חבילת XC3042-100PC84C PLCC84, בלוקים לוגיים וביצועים

ה-XC3042-100PC84C הוא התקן לוגי קלאסי הניתן לתכנות ממשפחת XC3000 הידועה.זה נותן לך דרך גמישה לטפל בלוגיקה דיגיטלית מבלי להסתמך על שבבי פונקציה קבועה.עם כ-3000 שערים שמישים והפעלה של 5V, הוא מתאים באופן מושלם ללוחות ישנים ולמערכות ארוכות טווח.אתה יכול לתכנת אותו מחדש על ידי טעינת נתוני תצורה בעת ההפעלה, מה שמקל על העדכונים הרבה יותר.חבילת ה-PLCC בעלת 84 פינים שומרת על פריסות לוח קומפקטיות תוך שהיא מציעה שפע של חיבורי I/O.ממכונות תעשייתיות ועד פרויקטים של מחשוב רטרו, מכשיר זה ממשיך לתמוך בעיצובי חומרה אמינים.כאן תקבל מבט ברור על התכונות, המבנה והשימושים בעולם האמיתי שלו.

קטלוג

סקירה כללית של XC3042-100PC84C

ה XC3042-100PC84C הוא מערך שערים לתכנות שדה מבוסס CMOS SRAM המיועד ליישום לוגיקה דיגיטלית ניתנת להגדרה.הוא שייך למשפחת XC3000 ומסופק באריזת PLCC של 84 פינים.המכשיר פועל עם אספקת 5 וולט ודורש נתוני תצורה בהדלקה כדי להגדיר את הפונקציות הלוגיות שלו.המבנה הפנימי שלו תומך בלוקים לוגיים הניתנים לתכנות וחיבורי קלט ופלט גמישים למשימות בקרה, ממשק וטיפול בנתונים.רכיב זה נמצא בשימוש נפוץ במערכות משובצות, ציוד תעשייתי ופלטפורמות דיגיטליות מדור קודם הדורשות לוגיקה חומרה ניתנת להתאמה.מחפש XC3042-100PC84C צור איתנו קשר כדי לבדוק מלאי נוכחי, זמן אספקה ​​ותמחור.

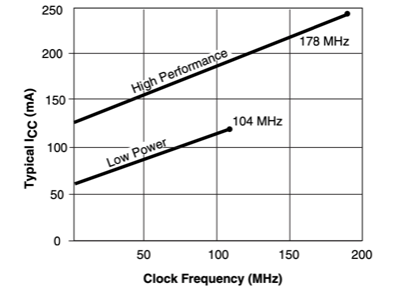

Icc אופייני לעומת תדר עבור XC3042-100PC84C

גרף משרטט זרם אספקה טיפוסי על הציר האנכי במיליאמפר מול תדר השעון על הציר האופקי במגה-הרץ, מראה שהזרם עולה עם תדר הפעולה.שני מצבי פעולה מזוהים, המסומנים בעוצמה נמוכה וביצועים גבוהים, כל אחד מיוצג על ידי קו עולה.מצב הספק נמוך מגיע לכ-104 מגה-הרץ בזרם קרוב ל-120 מילי-אמפר, בעוד שמצב ביצועים גבוהים משתרע לכ-178 מגה-הרץ עם זרם שמתקרב ל-240 מילי-אמפר.המגמה הליניארית בשתי העקומות מצביעה על גידול פרופורציונלי של צריכת זרם דינמי ככל שתדר המיתוג עולה, המשקף את מאפייני ההספק תלויי התדר של המכשיר.

XC3042-100PC84C דגם CAD

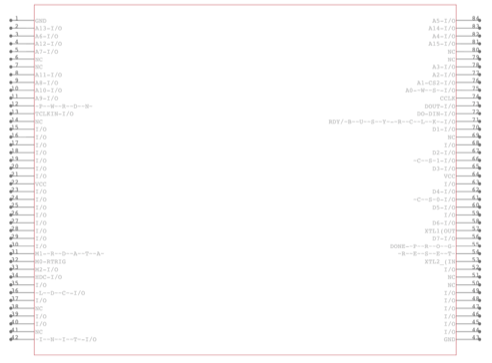

סמל XC3042-100PC84C

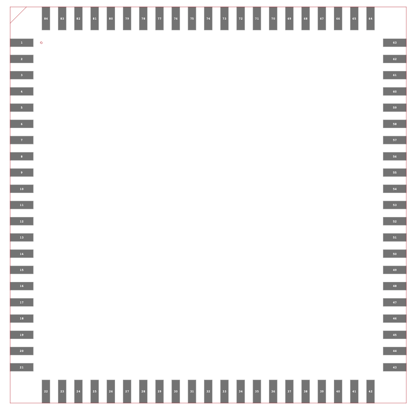

XC3042-100PC84C טביעת רגל

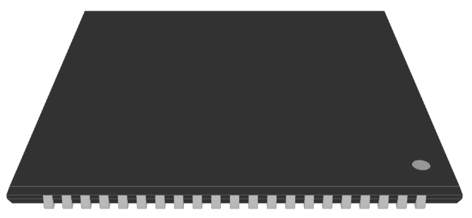

XC3042-100PC84C דגם תלת מימד

תכונות של XC3042-100PC84C

קיבולת שער לוגי שמיש

XC3042-100PC84C מספק כ-3000 שערים לוגיים שמישים להטמעת מעגלים דיגיטליים.קיבולת זו תומכת בלוגיקת בקרה, ניתוב נתונים, מכונות מצב ופעולות אריתמטיות בתוך התקן יחיד שניתן לתכנות.על ידי שילוב פונקציות לוגיות מרובות ברכיב אחד, הוא מפחית את הצורך ב-ICs לוגיים קבועים נפרדים ותומך בפריסות לוח קומפקטיות.

מבנה בלוקים לוגי שניתן להגדרה

המכשיר מכיל 144 בלוקים לוגיים להגדרה המהווים את הליבה של הארכיטקטורה הניתנת לתכנות שלו.ניתן לארגן כל בלוק לביצוע פונקציות לוגיקה קומבינציה ורציפה.מבנה זה מאפשר למעצבים להגדיר התנהגות חומרה מותאמת אישית בהתבסס על דרישות האפליקציה תוך שמירה על פעולה דיגיטלית צפויה.

משאבי קלט ופלט של משתמשים

XC3042-100PC84C כולל 74 פיני קלט ופלט נגישים למשתמש.פינים אלו מאפשרים חיבור ישיר לזיכרון חיצוני, מעבדים, קווי בקרה וממשקי תקשורת.ספירת ה-I O הזמינה תומכת באינטגרציה גמישה של מערכות בפלטפורמות משובצות ובפלטפורמות מדור קודם.

זיכרון על שבב משולב

המכשיר משלב 30784 סיביות RAM בסך הכל בתוך המבנה הפנימי שלו.זיכרון זה יכול לשמש לאחסון נתונים זמני, חציצה ופונקציות הקשורות ללוגיקה.זיכרון RAM מובנה מפחית את ההסתמכות על זיכרון חיצוני לצרכי אחסון מתונים.

טווח פעולה סטנדרטי 5 וולט

XC3042-100PC84C פועל בטווח מתח אספקה של 4.75 וולט עד 5.25 וולט.טווח זה מתיישב עם מערכות דיגיטליות סטנדרטיות של 5 וולט ותומך בתאימות למעגלים מבוססי TTL ו-CMOS הנפוצים בעיצובים מבוססים.

טווח טמפרטורות מסחרי

טווח טמפרטורת ההפעלה שצוין הוא 0 מעלות צלזיוס עד 85 מעלות צלזיוס.זה הופך את המכשיר למתאים לסביבות מסחריות ותעשייתיות פנימיות מבוקרות בהן נשמרים תנאים תרמיים יציבים.

פורמט חבילת PLCC 84 פינים

המכשיר מסופק באריזה של 84 פינים מנשא שבב עופרת פלסטיק עם מובילי J.פורמט הרכבה משטח זה תומך בהצמדת לוח מאובטח ובשימוש יעיל בחלל המעגלים המודפסים בפריסות בצפיפות בינונית.

ארכיטקטורה ניתנת לתכנות מחדש מבוססת SRAM

XC3042-100PC84C משתמש במערכת תצורה מבוססת SRAM.התצורה הלוגית שלו נטענת בהפעלה ממקור חיצוני, מה שמאפשר לתכנת את המכשיר מחדש כאשר נדרשים עדכוני עיצוב.זה תומך בגמישות עיצוב ללא החלפת חומרה.

תאימות לאדריכלות משפחתית של XC3000

המכשיר עוקב אחר הארכיטקטורה של משפחת XC3000 FPGA.הוא תומך בשיטות תצורה מבוססות וגישות עיצוב המשמשות בסדרת מוצרים זו, מה שמאפשר אינטגרציה עקבית עם מכשירים קשורים.

דרגת מהירות -100 סיווג תזמון

דרגת המהירות -100 מגדירה את קטגוריית ביצועי התזמון של המכשיר.זה מציין מאפייני מיתוג והפצה בתוך משפחת XC3000, תומך בהתנהגות אות דיגיטלית יציבה וניתנת לחיזוי ביישומים מעשיים.

מפרט טכני של XC3042-100PC84C

מאפיין מוצר	ערך תכונה
יצרן	AMD Xilinx
מתח - אספקה	4.75V ~ 5.25V
סך סיביות RAM	30784
חבילת מכשירי ספק	84-PLCC (29.31x29.31)
סדרה	XC3000
חבילה / מארז	84-LCC (J-Lead)
חבילה	מגש
טמפרטורת הפעלה	0°C ~ 85°C (TJ)
מספר LABs/CLBs	144
מספר קלט/פלט	74
מספר שערים	3000
סוג הרכבה	מתקן משטח
מספר מוצר בסיס	XC3042
סטטוס RoHs	לא תואם RoHS
רמת רגישות לחות (MSL)	3 (168 שעות)
מצב REACH	REACH לא מושפע
ECCN	EAR99
HTSUS	8542.39.0001

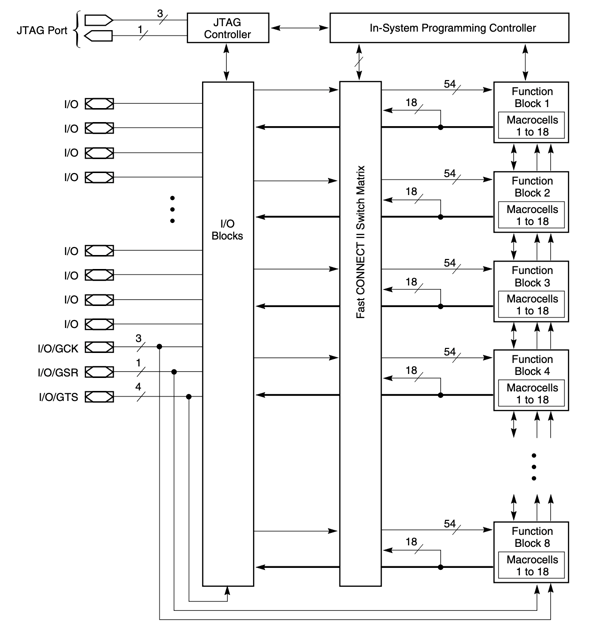

ארכיטקטורה של XC3042-100PC84C

בנוי סביב שמונה בלוקי פונקציות, שכל אחד מהם מכיל 18 תאי מאקרו, המכשיר מחבר משאבי לוגיקה הניתנים לתכנות באמצעות מטריצת מתגים FastCONNECT II מרכזית המנהלת ניתוב אותות פנימי.כל בלוק פונקציה מתממשק עם המטריצה ​​באמצעות 54 קווי קלט ו-18 נתיבי פלט, ותומכים בהשהיות החיבור הניתנות לחיזוי האופייניות למבני CPLD.בלוקי I/O הממוקמים לאורך הצד השמאלי מספקים קישוריות פינים חיצונית ומשלבים אותות בקרה גלובליים המסומנים I O GCK, I O GSR ו-I O GTS עבור שעון, איפוס הגדרה והפצה משולשת.בקר JTAG ובקר בתכנות המערכת מופיעים בחלק העליון, המציינים תאימות לסריקת גבולות ויכולת תצורה הניתנת לתכנות מחדש.נתיבי אות מודגשים מציגים חיבורים ישירים מיציאות בלוק פונקציות לבלוקים I O, ומצמצמים את שלבי הניתוב עבור יציאות נבחרות.

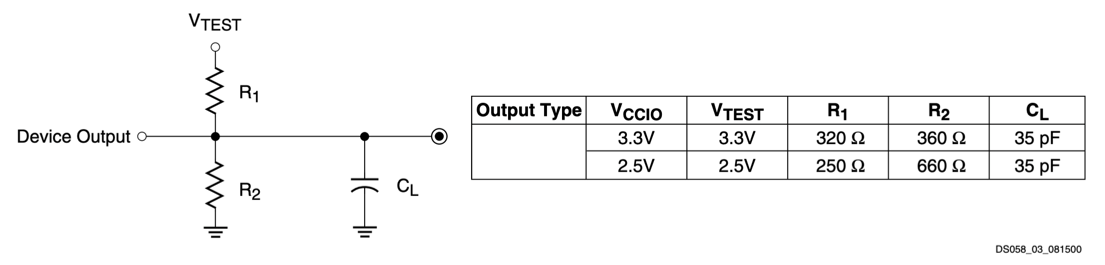

מעגל עומס AC של XC95144XL

תצורת עומס בדיקה מחברת את פלט ההתקן למחלק התנגדות שנוצר על ידי R1 קשור ל-VTEST ו-R2 קשור לאדמה, עם עומס קיבולי CL מחובר מצומת המוצא לאדמה.המעגל מדגמן תנאי מיתוג עבור מדידות תזמון AC על ידי הגדרת טעינה התנגדות וקיבולית מבוקרת.טבלה מציינת ערכים עבור שתי רמות הפעלה, כאשר VCCIO ו-VTEST מוגדרים ל-3.3 V באמצעות R1 של 320 אוהם ו-R2 של 360 אוהם, או 2.5 V באמצעות R1 של 250 אוהם ו-R2 של 660 אוהם, בעוד ש-CL נשאר 35 pF בשני המקרים.תצורה זו קובעת פרמטרי טעינה סטנדרטיים כדי להעריך את מאפייני העלייה והירידה של הפלט בתנאי מתח מוגדרים.

יישומים של XC3042-100PC84C

תחזוקת מערכת משובצת מדור קודם

ה-XC3042-100PC84C נמצא בשימוש נרחב לתחזוקת מערכות משובצות שפותחו במהלך האימוץ המוקדם של לוגיקה ניתנת לתכנות.לוחות בקרה רבים בציוד ייצור, מכשור וחומרת תקשורת תוכננו סביב ארכיטקטורת XC3000.כאשר מערכות אלו דורשות תיקון, ההתקן מאפשר לשחזר את ההיגיון המקורי הניתן לתכנות מבלי לשנות את המעגל המודפס.זה עוזר לשמר את התנהגות המערכת, קשרי תזמון ותאימות איתות.

מערכות בקרה תעשייתיות המבוססות על ארכיטקטורת XC3000

בפלטפורמות בקרה תעשייתיות שנבנו עם התקנים מסדרת XC3000, ה-XC3042-100PC84C מנהל רצף, ניתוב אותות ותיאום ממשק בין חיישנים ומפעילים.טווח הפעולה של 5 וולט תואם את רמות ההיגיון המשמשות במערכות אוטומציה ישנות יותר.המכשיר יכול להתמודד עם בקרת תזמון, ניהול נתיב נתונים והחלפת לוגיקה בדידה בתוך חומרה ניתנת לתכנות, מה שמאפשר פעולה יציבה בסביבות ייצור ארוכות טווח.

פרויקטי מחשוב רטרו ושיחזור חומרה

ה-XC3042-100PC84C משמש בפרויקטים של מחשוב רטרו שמטרתם לשמר או ליצור מחדש עיצובי לוגיקה מוקדמים הניתנים לתכנות.הוא מאפשר שחזור של כרטיסי הרחבה, לוחות פיתוח ומודול ממשק שנבנו במקור עם התקני XC3042.על ידי תמיכה באותו מבנה תצורה ובאותו פריסת סיכות, זה עוזר לשמור על התנהגות חומרה אותנטית תוך מתן אפשרות לתכנות מחדש כאשר קבצי עיצוב זמינים.

מחקר חינוכי של ארכיטקטורת FPGA מוקדמת

המכשיר משמש כפלטפורמת הוראה להבנת מבני FPGA מבוססי SRAM מהדור הראשון.תלמידים יכולים לבחון בלוקים לוגיים הניתנים להגדרה, משאבי זיכרון פנימיים ושיטות תצורה חיצוניות בהתקן חומרה אמיתי.עבודה עם ארכיטקטורה זו מספקת תובנה מעשית כיצד אורגנו מערכות לוגיות ניתנות לתכנות מוקדמות וכיצד מופו פונקציות דיגיטליות לתוך החומרה.

החלפה ישירה בהתקנות XC3042 קיימות

ה-XC3042-100PC84C מתפקד כתחליף למערכות שכבר משתמשות ברכיבים מסדרת XC3042.הוא תומך באותו פורמט חבילה, טווח מתח ומבנה ארכיטקטוני, המאפשר תיקון או שיפוץ של ציוד מזדקן.גישה זו מאריכה את חיי השירות של מערכות מדור קודם ללא צורך בתכנון מחדש או המרה לפלטפורמות ניתנות לתכנות חדשות יותר.

סימון חלקי מכשיר XC3042-100PC84C

איור החבילה מציג את התצוגה העליונה של מכשיר TQ144 עם שדות סימון חלקים המסומנים שמגדירים מידע על ההזמנה.סוג ההתקן מופיע כ-XC95xxxXL, המציין את ייעוד המשפחה, בעוד שקוד החבילה TQ144 מזהה את החבילה הדקה בעלת 144 פינים.דרגת המהירות מסומנת כ-7C, כאשר הערך המספרי מציין את ביצועי התזמון והאות מציינת את טווח טמפרטורת הפעולה המסחרית.קו אופקי נפרד מוצג כלא קשור למספר החלק של המכשיר, המבחין בין מעקב או מידע על חבילה לבין מזהי הזמנה.מיקום סיכה 1 מסומן על ידי מחוון עגול בפינה אחת כדי להגדיר את כיוון החבילה.

XC3042-100PC84C יתרונות וחסרונות

יתרונות

• מבנה מבוסס SRAM מאפשר לתכנת מחדש את ההיגיון כאשר נדרשים שינויים בתכנון

• ארכיטקטורת XC3000 מבוססת תומכת בפעולה יציבה במערכות מדור קודם

• טווח אספקת 5 וולט תואם לרמות לוגיות ישנות יותר של TTL ו-CMOS

• ספירת שערים מתונה מתאימה למשימות בקרה דיגיטלית בקנה מידה קטן עד בינוני

• משולב בדרך כלל בפלטפורמות משובצות ותעשייתיות קודמות

• חבילת PLCC בעלת 84 פינים תומכת בפריסות לוח הרכבה משטח קומפקטי

חסרונות

• פעולת 5 וולט אינה מתיישרת עם מערכות דיגיטליות מודרניות במתח נמוך

• קיבולת הלוגיקה מוגבלת בהשוואה להתקני FPGA מהדור הנוכחי

• צריכת החשמל גבוהה יותר ממשפחות לוגיות הניתנות לתכנות במתח נמוך יותר

• חסרים מכפילים משובצים ומשאבי עיבוד אותות ייעודיים

• אינו כולל ניהול שעון מתקדם או תכונות ממשק במהירות גבוהה

• תאימות כלי הפיתוח מוגבלת בסביבות עיצוב FPGA מודרניות

חלופות XC3042-100PC84C

מספר חלק	יצרן	תכונות מפתח	השתמש במקרה/הערות
XC3042-100PQ100C	AMD	FPGA ממשפחת XC3000 עם כ-3,000 שערי מערכת ו-144 בלוקים לוגיים הניתנים להגדרה.פועל מאספקת 5V ותומך באריזה על פני השטח.	משמש בעיצובים לוגיים ניתנים לתכנות מדור קודם, בקרת ממשק ויישומים דיגיטליים בצפיפות בינונית.
XC3042-125PQ100C	AMD	מכשיר XC3042 דומה עם דרגת מהירות חלופית.מספק משאבי לוגיקה הניתנים להגדרה ו-I/O גמיש בחבילת PQFP.	מתאים למעגלי בקרה ותקשורת דיגיטליים שבהם דרישות התזמון מתונות.
XC3030L-8VQ64C	AMD	FPGA בהספק נמוך מסדרת XC3000L עם בלוקים לוגיים הניתנים להגדרה ועיצוב חבילה קומפקטית.מיועד לצריכת חשמל מופחתת.	מתאים למערכות משובצות רגישות להספק ומוצרי צריכה אלקטרוניים.
XC3030L-8VQ64I	AMD	FPGA בעל הספק נמוך בדרגה תעשייתית עם טווח טמפרטורות מורחב ומשאבי לוגיקה גמישים הניתנים לתכנות.	משמש בבקרה תעשייתית ובמערכות משובצות הדורשות פעולה אמינה בסביבות קשות יותר.

על AMD Xilinx

AMD Xilinx פועלת כחטיבת המחשוב האדפטיבי והמשובץ של Advanced Micro Devices, Inc. הארגון מתחקה אחר מקורותיו ל- Xilinx, Inc., שנוסדה בשנת 1984 בקליפורניה, שם הציגה התקני לוגיקה ניתנים לתכנות שניתן להגדיר לאחר הייצור.במהלך השנים, החברה התרחבה לפלטפורמות ניתנות לתכנות המשמשות בתשתיות תקשורת, אוטומציה תעשייתית, מערכות תעופה וחלל, אלקטרוניקה לרכב והאצת מרכזי נתונים.הפורטפוליו שלה כולל התקני לוגיקה ניתנים לתכנות, מערכת אדפטיבית על פלטפורמות שבבים, תוכנות פיתוח וכלי עיצוב התומכים בהתאמה אישית של רמת החומרה.לאחר רכישתה על ידי AMD בשנת 2022, הטכנולוגיות שלה הפכו לחלק מתיק מוליכים למחצה רחב יותר המשלב לוגיקה ניתנת לתכנות עם פתרונות עיבוד בעלי ביצועים גבוהים.

מסקנה

ה-XC3042-100PC84C נותן לך דרך מעשית לנהל לוגיקה ניתנת לתכנות במערכות דיגיטליות של 5V.עם המבנה המבוסס על SRAM, אתה יכול לטעון מחדש ולעדכן את התצורה בכל עת שצריך.הוא מציע שילוב מוצק של קיבולת לוגית, זיכרון RAM פנימי וחיבורי קלט/פלט גמישים.חבילת PLCC84 שומרת על שילוב קל בפריסות לוח רבות.בין אם אתה מתחזק ציוד ישן יותר או עובד על פרויקטים של שיקום, מכשיר זה עוזר לך לשמור על החומרה המקורית פועלת בצורה חלקה.זה נשאר בחירה אמינה כאשר תאימות וגמישות חשובות.

גיליון נתונים PDF

גיליון נתונים XC3042-100PC84C:

XC3042-100PC84C.pdf

XC3042-100PC84C.pdf
