מדריך נגד 4.7 kΩ: קוד צבע, שימושים, בדיקות והשוואת ערכים

נגד 4.7 kΩ הוא חלק אלקטרוני נפוץ המשמש לשליטה בזרם והגדרת מתח במעגלים.מאמר זה מסביר מה המשמעות של הערך, כיצד לקרוא את פסי הצבע שלו ומהם המפרט העיקרי שלו.זה גם מראה היכן הוא משמש בדרך כלל, כגון אותות משיכה ומשיכה למטה, בקרת טרנזיסטורים ומחלקי מתח.תלמדו גם כיצד לבדוק זאת באמצעות מולטימטר וכיצד הוא משתווה לנגדים של 10 kΩ ו-47 kΩ.

קטלוג

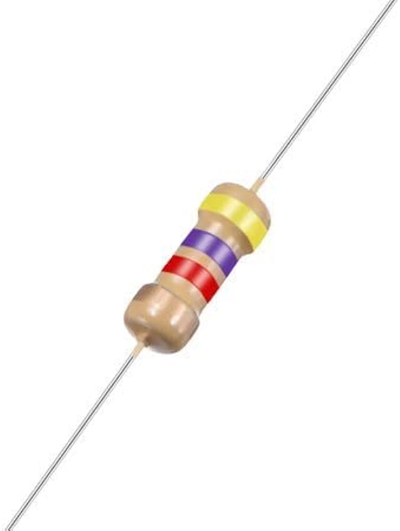

איור 1. נגד צירי 4.7 kΩ

מהו נגד של 4.7 kΩ?

נגד 4.7 kΩ הוא נגד בעל ערך התנגדות של 4,700 אוהם (Ω).ה-"kΩ" פירושו קילו אוהם, כך ש-4.7 kΩ = 4.7 × 1,000 Ω = 4,700 Ω.במעגל, ערך זה משמש בדרך כלל להפחתת זרם לרמה בטוחה יותר או לקביעת רמת מתח בצומת.זה עוזר לשמור על יציבות האותות על ידי שליטה בכמה זרם יכול לזרום דרך נתיב.במילים פשוטות, נגד 4.7 kΩ הוא ערך סטנדרטי המשמש לשליטה בזרם או במתח בלי לתת למעגל למשוך יותר מדי.

מפרט חשמלי של נגד 4.7 kΩ

ניתן לייצר נגד 4.7 kΩ בהרבה סוגים וגדלים, כך שהמפרט שלו משתנה לפי סדרה ויצרן.הטבלה שלהלן מפרטת מפרטים נפוצים וניתנים למדידה שתראה בגיליונות נתונים.

מפרטים	טווח טיפוסי
נומינלי התנגדות	4.7 kΩ (4,700 Ω)
סובלנות	±0.1%, ±0.5%, ±1%, ±2%, ±5%
דירוג כוח (צירי)	1/8 ואט, 1/4 ואט, 1/2 W, 1 W, 2 W
דירוג כוח (SMD)	1/20 ואט, 1/16 W, 1/10 W, 1/8 W, 1/4 W
טמפרטורה מקדם (TCR)	25, 50, 100, 200, 300 ppm/°C
פועל טווח טמפרטורות	−55 מעלות צלזיוס עד +155 מעלות צלזיוס (משתנה לפי סוג)
מקסימום עובד מתח	~50 וולט עד 500 V (תלוי בחבילה/כוח)
עומס יתר מקסימלי מתח	גבוה מ מתח עבודה (תלוי סדרה)
גודל חבילה (SMD)	0201, 0402, 0603, 0805, 1206, 1210
גודל גוף (צירי)	תלוי וואט (גוף ארוך יותר עבור W גבוה יותר)
נגד טכנולוגיה	סרט עבה, סרט דק, סרט מתכת, פתיל
לטווח ארוך יציבות	למשל, ±(0.2% עד 1%) מעל 1,000 שעות (תלוי סוג)
רעש (יחסית)	תחתון פנימה מתכת/סרט דק, גבוה יותר בסרט עבה כלשהו
מתח מקדם	בדרך כלל נמוך;צוין יותר בסוגי דיוק
לחות / דירוג סביבתי	משתנה (סדרות למטרות כלליות לאמינות גבוהה)

קוד צבע נגד 4.7 kΩ

נגדים רבים של 4.7 kΩ משתמשים ברצועות צבע כדי שתוכל לזהות את הערך במהירות.ספירת הרצועות (4, 5 או 6) משנה בעיקר את מספר הספרות המוצגות והאם כלול מידע נוסף כמו מקדם טמפרטורה.

קוד צבע 4 להקות

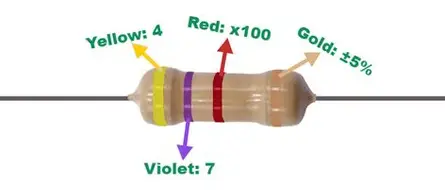

איור 2. קוד צבע 4-Band 4.7 kΩ

להקה עמדה	צבע	משמעות	ערך
להקה 1	צהוב	ספרה 1	4
להקה 2	ויולט	ספרה 2	7
להקה 3	אדום	מכפיל	×100 (10²)
להקה 4	זהב	סובלנות	±5%

שתי הרצועות הראשונות נותנות את המספר 47. הפס השלישי (אדום) אומר להכפיל ב-100, כך ש-47 × 100 = 4,700 Ω.כלומר 4.7 קילוואט.רצועת הזהב מראה שההתנגדות יכולה להשתנות ב-±5% מהערך הנקוב.

קוד צבע 5 להקות

נגד 5 פסים מוסיף ספרה נוספת, כך שהערך משתמש בשלוש ספרות משמעותיות לפני המכפיל.זה משמש בדרך כלל עבור חלקי סובלנות הדוקים יותר.

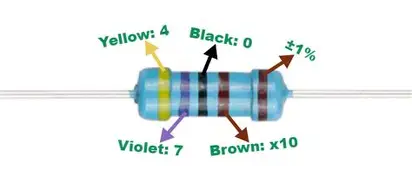

איור 3. קוד צבע 5-Band 4.7 kΩ

להקה עמדה	צבע	משמעות	ערך
להקה 1	צהוב	ספרה 1	4
להקה 2	ויולט	ספרה 2	7
להקה 3	שחור	ספרה 3	0
להקה 4	חום	מכפיל	×10 (10¹)
להקה 5	חום	סובלנות	±1%

שלוש הרצועות הראשונות יוצרות 470. רצועת הכפיל (חום) פירושה ×10, אז 470 × 10 = 4,700 Ω.זה שווה 4.7 קילוואט.הרצועה האחרונה (חום) מציינת ±1% סובלנות, שהיא בדרך כלל מדויקת יותר מחלקים נפוצים של 4 פסים.

קוד צבע של 6 להקות

נגד 6 פסים כולל פס מקדם טמפרטורה (tempco) בנוסף לסובלנות.זה שימושי כאשר אכפת לך מיציבות הערך כאשר הטמפרטורה משתנה.

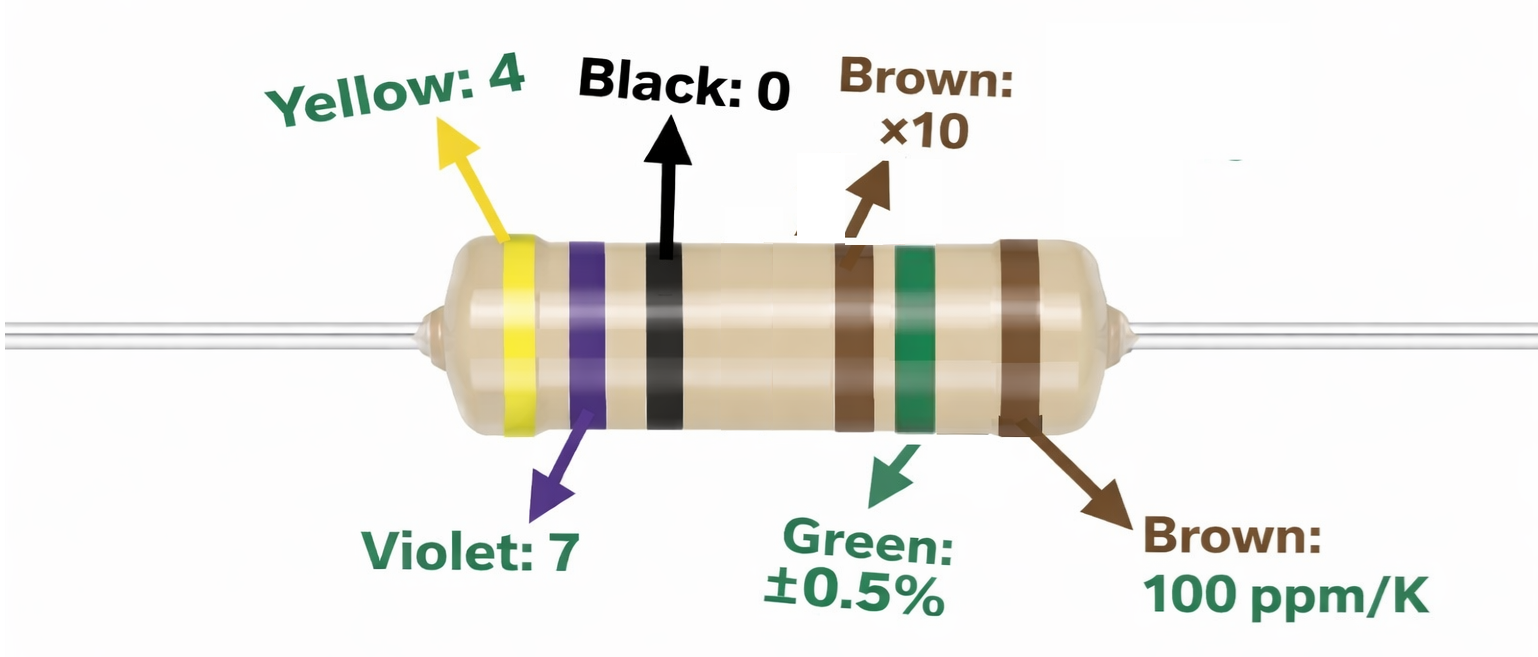

איור 4. קוד צבע 6-Band 4.7 kΩ

להקה עמדה	צבע	משמעות	ערך
להקה 1	צהוב	ספרה 1	4
להקה 2	ויולט	ספרה 2	7
להקה 3	שחור	ספרה 3	0
להקה 4	חום	מכפיל	×10 (10¹)
להקה 5	ירוק	סובלנות	±0.5%
להקה 6	חום	טמפקו	100 ppm/°C

הרצועה הירוקה פירושה שלנגד מותר להשתנות ב-±0.5% מ-4.7 kΩ.רצועת הטמפקו החומה פירושה שההתנגדות משתנה בכ-100 ppm/°C, שהם 0.01% ל-°C (מכיוון ש-100 ppm = 100/1,000,000).ערכי ppm/°C נמוכים יותר פירושם בדרך כלל יציבות טובה יותר כאשר הטמפרטורות עולות או יורדות.זו הסיבה שנגדים של 6 פסים משמשים לעתים קרובות כאשר התנגדות עקבית חשובה על פני טמפרטורה.

יישומים של נגד 4.7 kΩ

נגד 4.7 kΩ הוא ערך "אמצעי" שמתאים להרבה עיצובים פרקטיים, במיוחד סביב אותות לוגיים ומעגלי אותות קטנים.להלן דרכים נפוצות לשימוש במעגלים.

1. נגד משיכה לכניסות דיגיטליות

משיכה של 4.7 kΩ עוזרת לכניסה דיגיטלית לקרוא HIGH נקי כאשר המתג או הפלט פתוחים.זה נותן משיכה חזקה מספיק כדי להילחם ברעש קטן, אבל הוא עדיין שומר על זרם סביר כאשר הקו נמשך נמוך.ערך זה נראה באופן נרחב בכניסות מיקרו-בקר וביציאות ניקוז פתוח.זה נפוץ גם בקווי איתות משותפים שבהם היציבות חשובה.

2. נגד נשלף למצב LOW יציב

משיכה למטה של 4.7 קילוואט מחזיקה אות ב-LOW כאשר שום דבר לא מניע אותו.זה מונע כניסות "צפות" שיכולות לשנות מצב באופן אקראי.הוא משמש לעתים קרובות עם לחצנים, יציאות חיישנים וסיכות הפעלה.הערך חזק מספיק כדי להגדיר רמה ברורה מבלי להפוך את המעגל לכבד.

3. הטיית טרנזיסטור בשלבי אות קטנים

בקטעי דרייבר של BJT או MOSFET, 4.7 kΩ משמש לעתים קרובות כדי להגדיר נתיב הטיה עבור צומת בסיס/שער.זה עוזר לשלוט באיזו עוצמה אות בקרה מניע את כניסת הטרנזיסטור.רבים בוחרים בו כאשר הם רוצים נתיב בקרה מוצק ללא זרם כונן מוגזם.זה גם עוזר למנוע מהקלט להישאר טעון כאשר אות הנהיגה מתנתק.

4. מחלק מתח לצמתי ייחוס או חישה

נגד 4.7 kΩ מקובל לזווג עם נגד אחר כדי ליצור מחלק למתח צומת צפוי.הוא משמש עבור קנה המידה של קלט, הגדרת ייחוס ומעגלי קריאת חיישן.הערך מעשי מכיוון שהוא אינו דורש רכיבים גדולים מאוד ועדיין שומר על זרם המפריד מתון.זה גם קל להתאים עם ערכי נגד סטנדרטיים רבים.

5. שיכוך קו אות או טעינה מתונה

בחלק מנתיבי האותות, 4.7 kΩ משמש כעומס קל כדי להפחית ריחוף לא רצוי או לעצב התנהגות של צומת.זה יכול לעזור להרגיע איסוף רעש קטן בקווים בעלי עכבה גבוהה.זה נפוץ סביב כניסות אנלוגיות וכניסות השוואה.המטרה היא צומת יציב יותר מבלי להפוך אותו לעומס כבד.

כיצד לבדוק נגד 4.7 kΩ באמצעות מודד?

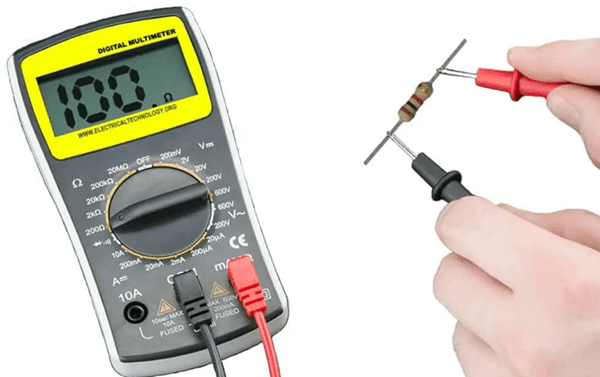

איור 5. מדידת נגד באמצעות מודד דיגיטלי

בדיקת מולטימטר מהירה מאשרת אם הנגד קרוב לערך הצפוי שלו.זה מועיל בעת פתרון בעיות או מיון חלקים.

שלב 1: הגדר את המולטימטר בצורה נכונה

הפעל את המולטימטר והגדר אותו למצב התנגדות (Ω).אם המונה שלך הוא בטווח ידני, בחר טווח מעל 4.7 kΩ, כגון 20 kΩ.ודא שהבדיקות מחוברות ליציאות הנכונות (COM ו-Ω).גע בקצות הגשש יחדיו בקצרה כדי לראות שהמונה מגיב כרגיל.

שלב 2: יש לבודד את הנגד לפני המדידה

לקריאה המדויקת ביותר, יש למדוד את הנגד מחוץ למעגל.אם הוא עדיין מולחם על לוח, חלקים אחרים יכולים ליצור נתיבים מקבילים שמשנים את הקריאה.אם ההסרה אינה אפשרית, הרם רגל אחת של הנגד כך שהוא כבר לא מחובר במלואו.שלב זה מונע קריאות שווא שנראות נמוכות מדי.

שלב 3: מדוד את ערך ההתנגדות

החזק בדיקה אחת בכל מוביל של הנגד.שמור על קשר יציב כדי שהערך לא יקפוץ עקב חיבור לקוי.קרא את ההתנגדות המוצגת ושם לב אם היא קרובה ל-4.70 kΩ.סחיפה קטנה היא נורמלית בהתאם לסובלנות של הנגד.

שלב 4: שפוט את התוצאה באמצעות טווח צפוי

השווה את הקריאה לסובלנות של הנגד אם אתה יודע זאת.עבור חלק נפוץ של ±5%, טווח נורמלי הוא בערך 4.465 kΩ עד 4.935 kΩ.עבור חלק של ±1%, טווח תקין הוא בערך 4.653 kΩ עד 4.747 kΩ.אם המונה מציג OL (קו פתוח) או ערך הרחק מחוץ לטווח הצפוי, הנגד עלול להינזק או שהגדרת המדידה שגויה.

השוואת נגדים של 4.7 kΩ מול 10 kΩ מול 47 kΩ

שלושת הערכים הללו משמשים לעתים קרובות לאותן "עבודות" (כמו משיכות, נתיבי הטיה ומחלקים), אך הם מתנהגים אחרת מכיוון שההתנגדות משנה זרם וטעינה.הטבלה שלהלן מציגה הבדלים חשמליים מעשיים ומתי נבחר בדרך כלל כל ערך.

תכונות	4.7 קילוואט	10 קילוואט	47 קילוואט
נוכחי ב-5 V (I = V/R)	1.06 mA	0.50 mA	0.106 mA
נוכחי בגיל 12 V	2.55 mA	1.20 mA	0.255 mA
התנגדות יחס ל-4.7 kΩ	1×	2.13× גבוה יותר	10× גבוה יותר
נפילת מתח על פני הנגד ב-1 mA	4.7 וולט	10 V	47 V
פיזור כוח ב-5 V (P = V²/R)	5.32 mW	2.50 mW	0.53 mW
כוח פיזור ב-12 V	30.6 mW	14.4 mW	3.06 mW
זמן RC קבוע עם קבל 100 nF	0.47 אלפיות השנייה	1.00 אלפיות השנייה	4.70 אלפיות השנייה
חיתוך RC תדר עם 100 nF (fc = 1/2πRC)	339 הרץ	159 הרץ	33.9 הרץ
נוכחי שינוי לכל עלייה של 1 V	0.213 mA/V	0.100 mA/V	0.0213 mA/V
פלט תרומת עכבה במחלק	נמוך	בינוני	גבוה
זמן טעינה ל-63% עם 100 nF	0.47 אלפיות השנייה	1.00 אלפיות השנייה	4.70 אלפיות השנייה
זמן טעינה עד ~99% (≈5τ)	2.35 אלפיות השנייה	5.00 אלפיות השנייה	23.5 אלפיות השנייה
ADC טיפוסי אפקט עכבת מקור	שגיאה מינימלית	מקובל שגיאה	מורגש שגיאה אפשרית
רגישות לזרם דליפה (שגיאת דליפה 1 µA)	שגיאה של 0.47%.	שגיאה של 1.0%.	שגיאה של 4.7%.
קרוב משפחה מהירות יישוב האות	מהר	מתון	איטי

מסקנה

הנגד 4.7 kΩ נותן התנגדות מאוזנת שעובדת היטב במעגלים רבים.קוד הצבע שלו מראה את הערך והדיוק שלו, ובדיקת מולטימטר מאשרת אם הוא עדיין עובד כמו שצריך.הוא משמש לעתים קרובות כדי לשמור על יציבות האותות, לשלוט בכניסות טרנזיסטור וליצור רמות מתח קבועות.בהשוואה לערכים נמוכים או גבוהים יותר, הוא שואב זרם מתון ונשאר אמין, וזו הסיבה שהוא נמצא בשימוש נרחב.
