הבנת תרשים בלוקים של MPC8548EVUAUJ ויכולות ביצועים

ה-MPC8548EVUAUJ בנוי להתמודד עם תנועת נתונים מהירה ויציבה במערכות רשת.אתה תמצא אותו בתוך נתבים, מתגים, שערים וציוד תקשורת אחר שזקוק לביצועים אמינים מסביב לשעון.הוא פועל על ליבת PowerPC e500 של 32 סיביות ויכול להגיע למהירויות של עד 1.333 GHz, מה שמעניק לך כוח עיבוד מוצק לטיפול במנות ובקרת מערכת.עם יציאות Gigabit Ethernet מובנות, בקרת זיכרון ותכונות אבטחה, הוא שומר על פונקציות מפתח רבות בשבב בודד.זה אומר פחות חלקים חיצוניים ופריסה נקייה יותר של לוח.אתה מקבל גם תמיכה בהצפנת חומרה, שעוזרת לנהל תעבורת נתונים מאובטחת מבלי להאט את הקצב.מדריך זה מנחה אותך דרך התכונות, הפרטים הטכניים, היישומים והיתרונות הכוללים שלו בצורה ברורה ופשוטה.

קטלוג

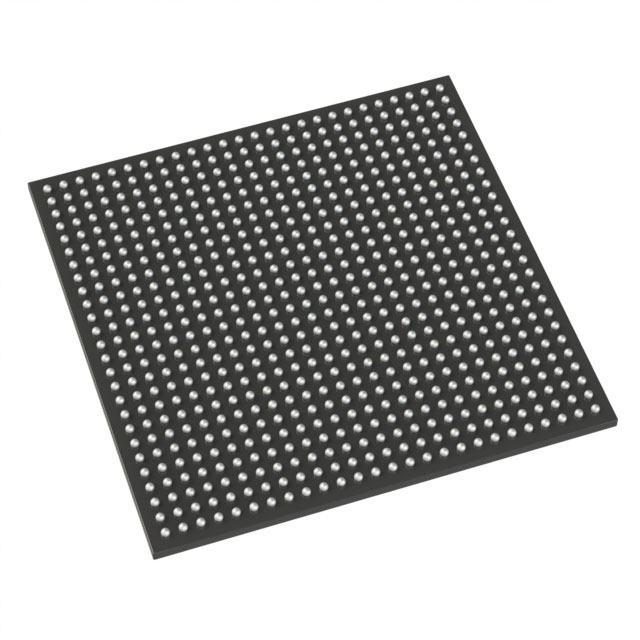

MPC8548EVUAUJ סקירה כללית

ה MPC8548EVUAUJ הוא מיקרו-מעבד משובץ 32 סיביות הבנוי על ליבת PowerPC e500 ומיועד למערכות רשת ותקשורת.הוא תומך במהירויות שעון גבוהות ומשלב בקרת זיכרון, ממשקי Gigabit Ethernet, קישוריות PCI ויציאות תקשורת טורית בשבב בודד.המכשיר מנהל ניתוב נתונים, טיפול במנות ובקרת מערכת בנתבים, מתגים, תחנות בסיס אלחוטיות ושערים תעשייתיים.האצת אבטחה בשבב תומכת בהעברת נתונים מוצפנת, בעוד שזיכרון מטמון משפר את יעילות העיבוד.החבילה הקומפקטית שלו מתאימה לפריסות לוח צפופות והפעלה לטווח ארוך.מחפש MPC8548EVUAUJ.צור איתנו קשר כדי לבדוק מלאי עדכני, זמן אספקה ​​ותמחור.

תכונות של MPC8548EVUAUJ

ארכיטקטורת PowerPC e500 ליבה אחת 32 סיביות

ה-MPC8548EVUAUJ משתמש בליבת PowerPC e500 של 32 סיביות המיועדת לפלטפורמות רשת ותקשורת משובצות.הוא מבצע לוגיקת בקרה, ניתוב נתונים וטיפול בפרוטוקול בתוך יחידת עיבוד אחת.הארכיטקטורה תומכת בזרימת הוראות יעילה ובהתנהגות מערכת ניתנת לחיזוי, מה שעוזר לשמור על ביצועים יציבים במכשירים הפועלים ברציפות.המבנה שלו מאפשר למעבד לנהל מערכות הפעלה וערימות רשת ללא צורך בליבות עיבוד נוספות.

מהירות פעולה עד 1.333 GHz

מעבד זה פועל בתדרים של עד 1.333 GHz.מהירות השעון הגבוהה יותר תומכת בטיפול מהיר יותר בנתונים ועיכוב עיבוד מופחת במערכות מבוססות מנות.זה מאפשר ניהול תעבורה חלק יותר בנתבים, שערים וציוד מיתוג שבהם נדרשת תפוקה קבועה.טווח הפעולה המוגדר מאפשר למעצבים לאזן בין ביצועים וצריכת חשמל בהתאם לצרכי המערכת.

מנוע עיבוד אותות משולב

מנוע עיבוד אותות משולב תומך בפעולות אריתמטיות המשמשות במשימות תקשורת ועיבוד נתונים.זה משפר את הביצועים ביישומים הכוללים סינון, קידוד וטיפול בנתונים בזמן אמת.על ידי שילוב יכולת זו בשבב, ההתקן מפחית את הצורך ברכיבי עיבוד אותות חיצוניים ומסייע בשמירה על עיצוב מערכת קומפקטי.

מנוע אבטחה משולב

מנוע האבטחה המובנה מספק תמיכה בחומרה עבור פונקציות הצפנה ופענוח.הוא כולל גם מחולל מספרים אקראיים המשמש ליצירת מפתח מאובטח והפעלות תקשורת מוגנות.תכונה זו מאפשרת לציוד רשת לעבד תעבורה מוצפנת ישירות בתוך המעבד, תוך שיפור הגנת הנתונים תוך שמירה על פעולת מערכת עקבית.

Quad 10 100 1000 Mbps Ethernet ממשקי

המכשיר משלב ארבעה בקרי Ethernet התומכים בקצבי נתונים של 10 Mbps, 100 Mbps ו-1000 Mbps.ממשקים אלו מאפשרים חיבור ישיר למספר יציאות רשת ללא בקרים חיצוניים.תמיכת Ethernet משולבת מפשטת את פריסת הלוח ומפחיתה את ספירת הרכיבים תוך מתן אפשרות לתקשורת מרובת יציאות בתוך פלטפורמת מעבד אחת.

בקר זיכרון עבור DDR DDR2 ו-SDRAM

בקר זיכרון על שבב תומך בסוגי זיכרון DDR, DDR2 ו-SDRAM.תאימות זו מאפשרת בחירת זיכרון גמישה על סמך דרישות קיבולת ומהירות.שילוב זיכרון ישיר משפר את יעילות העברת הנתונים בין המעבד להתקני זיכרון חיצוניים, ותומך בביצועי מערכת יציבים בעומסי עבודה מתמשכים.

ממשקים היקפיים משולבים

ה-MPC8548EVUAUJ כולל ממשקי DUART, I2C, PCI ו-RapidIO לתקשורת עם התקנים חיצוניים.ממשקים אלה תומכים בהרחבת מערכת, קישוריות אחסון וחילופי נתונים במהירות גבוהה בין רכיבים.השילוב שלהם מפחית את הצורך בבקרי ממשק נפרדים ותומך בתקשורת מאורגנת ברמת הלוח.

חבילת הרכבה משטח FCBGA עם 783 פינים

המעבד נמצא באריזת מערך רשת כדורי 783 כדורים בגודל של כ-29 על 29 מ"מ.פורמט הרכבה משטח זה תומך במיקום לוח קומפקטי ובמגע חשמלי יציב על פני מספר חיבורים.עיצוב החבילה מתאים לפריסות בצפיפות גבוהה המשמשים ברשתות וציוד תקשורת משובץ.

טווח טמפרטורות עבודה 0 C עד 105 C

טווח טמפרטורת ההפעלה שצוין הוא מ-0 C ל-105 C. טווח זה מאפשר ביצועים אמינים בסביבות תעשייתיות ותקשורתיות מבוקרות.הוא תומך במערכות שעלולות לחוות טמפרטורות פנימיות גבוהות במהלך פעולה ממושכת.

תמיכת מתח I O 1.8 וולט 2.5 וולט ו-3.3 וולט

המכשיר תומך ברמות מתח כניסה ויציאה של 1.8 וולט, 2.5 וולט ו-3.3 וולט. תאימות מתח רב רמות מאפשרת חיבור עם מגוון רחב של רכיבים היקפיים.גמישות זו מפשטת את שילוב המערכת על פני תקני לוגיקה שונים.

מפרט טכני של MPC8548EVUAUJ

מאפיין מוצר	ערך תכונה
יצרן	NXP Semiconductors
מתח - I/O	1.8V, 2.5V, 3.3V
חבילת מכשירי ספק	783-FCBGA (29x29)
מהירות	1.333GHz
סדרה	MPC85xx
תכונות אבטחה	קריפטוגרפיה, מחולל מספרים אקראיים
בקרי RAM	DDR, DDR2, SDRAM
חבילה / מארז	783-BBGA, FCBGA
חבילה	מגש
טמפרטורת הפעלה	0°C ~ 105°C (TA)
מספר ליבות/רוחב אוטובוס	ליבה אחת, 32 סיביות
סוג הרכבה	מתקן משטח
אתרנט	10/100/1000Mbps (4)
מעבד ליבה	PowerPC e500
מעבדים משותפים/DSP	עיבוד אותות;SPE, אבטחה;SEC
מספר מוצר בסיס	MPC85

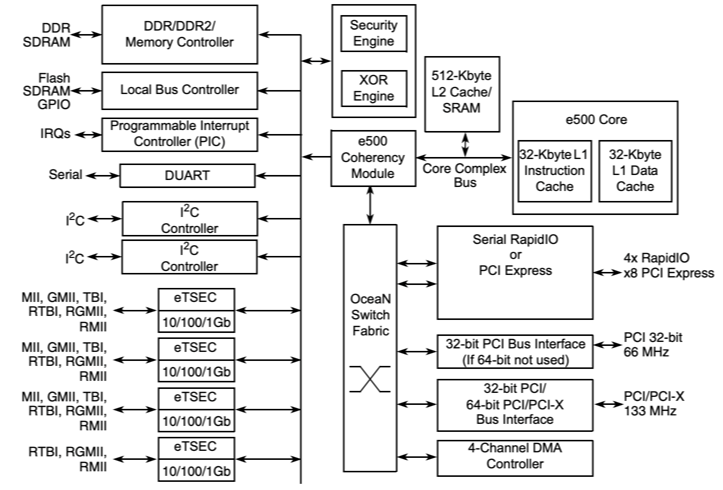

תרשים בלוקים של התקן של MPC8548EVUAUJ

משולבת סביב ליבת PowerPC e500, הארכיטקטורה משלבת הוראות של 32 Kbyte L1 ו-32 Kbyte L1 מטמון נתונים עם מטמון של 512 Kbyte L2 המחובר דרך אפיק מורכב ליבה.בקר זיכרון DDR ו-DDR2 מתממשק עם SDRAM חיצוני, בעוד שבקר אוטובוס מקומי תומך בחיבורי פלאש, SRAM ו-GPIO.ארבעה בקרי Ethernet משופרים עם שלוש מהירויות מספקים פעולה של 10, 100 ו-1000 Mbps באמצעות ממשקים סטנדרטיים הקשורים ל-MII ו-RGMII.קישוריות במהירות גבוהה מסופקת על ידי Serial RapidIO או PCI Express, יחד עם ממשקי 32 סיביות PCI ו-64 סיביות PCI X.מנוע אבטחה עם האצה קריפטוגרפית ויצירת מספרים אקראיים פועל לצד מנוע XOR ובקר DMA ארבעה ערוצים.תנועת נתונים פנימית בין תת-מערכות מנוהלת על ידי מארג המתג של Ocean, המקשר בין עיבוד, זיכרון, רשת וממשקים היקפיים בתוך פריסת מערכת אחת על שבב.

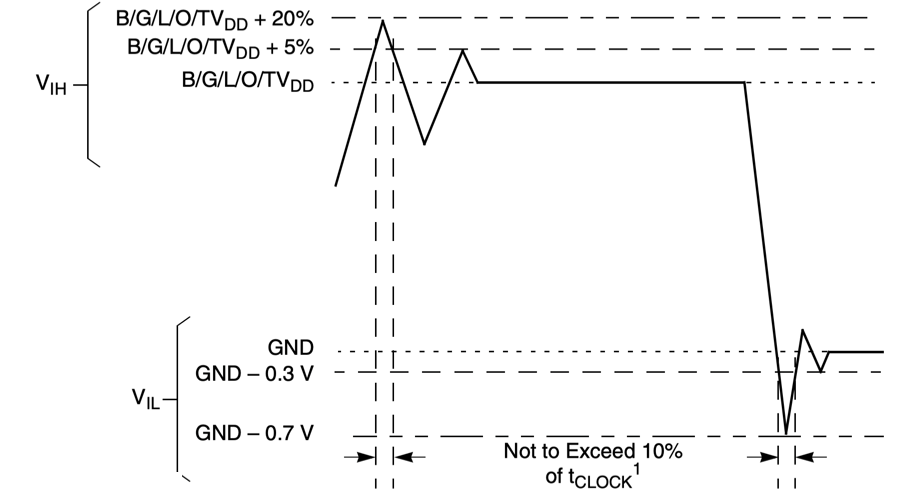

חריגה מגבולות ה-undershoot של MPC8548EVUAUJ

מגבלות על צורת גל מתח מגדירות רמות חריגה ותת-תת מותרות בממשקי המכשיר ביחס למסילות האספקה ​​המשויכות.ספי קלט ברמה גבוהה מתייחסים ל-B G L O TVDD, כאשר חריגה זמנית מותרת עד TVDD פלוס 20 אחוזים ו-TVDD פלוס 5 אחוזים כפי שמצוין בקווי גבול מקווקו.מגבלות הרמה הנמוכות מתייחסות לקרקע, ומציגות שוליים תת-תחתיים עד מינוס 0.3 וולט ומינוס 0.7 וולט. תנועות חולפות מעבר לטווח המצב היציב מוגבלות למשך שלא יעלה על 10 אחוזים מתקופת השעון הרלוונטית, כאשר התייחסות השעון מוגדרת לפי סוג ממשק כגון DDR, PCI, I2C, JTAG, או Ethernet.התרשים קובע גבולות מתח חשמלי כדי להבטיח שלמות האות ותאימות לתנאי ההפעלה של הממשק.

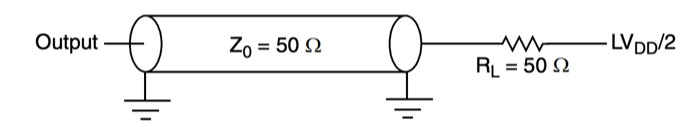

עומס בדיקת AC של MPC8548EVUAUJ

תצורת בדיקת פלט מגדירה סביבת עכבה מבוקרת לאפיון AC של ממשק eTSEC.צומת המוצא מניע קו תמסורת בדגם עם עכבה אופיינית של 50 אוהם, המסתיים על ידי נגד עומס של 50 אוהם המחובר ל-LVDD חלקי שניים.הפניות לקרקע מוצגות בשני הקצוות של נתיב השידור כדי לייצג מערך מדידה מאוזן.הסדר זה קובע תנאי טעינה והטיה מוגדרים להערכת תזמון האות והתנהגות המתח בתנאי בדיקת AC סטנדרטיים.

יישומים של MPC8548EVUAUJ

נתבי רשת ארגוניים וספקים

ה-MPC8548EVUAUJ משמש בנתבים ארגוניים ובדרגת ספק המטפלים בתעבורת מנות רציפה על פני מספר יציאות רשת.ליבת PowerPC e500 שלו מעבדת ניתוב טבלאות, החלטות העברה וערימות פרוטוקולים בזמן אמת.ממשקי ה-Quad Gigabit Ethernet המשולבים מאפשרים חיבור ישיר למספר קישורי רשת, מה שמפחית רכיבים חיצוניים בלוח.עם בקרת זיכרון מובנית ותמיכה באבטחת חומרה, המעבד שומר על תפוקה יציבה תוך ניהול זרמי נתונים מוצפנים על פני רשתות מקומיות ורחבות.

מתגי רשת ושערים מרובי יציאות

במתגים מנוהלים ובשערי רשת, המכשיר מתאם את זרימת הנתונים בין המערכות המחוברות.הוא מטפל בבדיקת מסגרת, חציצה וחלוקת תעבורה תוך שמירה על תקשורת יציבה בין יציאות.ממשקי ה-PCI וה-RapidIO המשולבים תומכים בהרחבה ובחיבור מהיר בתוך מערכות מודולריות.הגדרה זו מאפשרת לפלטפורמות מיתוג קומפקטיות לנהל חילופי נתונים מובנים מבלי להסתמך על מספר בקרים בדידים.

ציוד לתשתיות תקשורת

פלטפורמות טלקומוניקציה כגון יחידות גישה ומערכות שידור משתמשות ב-MPC8548EVUAUJ לבקרה מרכזית וניהול נתונים.המעבד תומך בתנועת נתונים יציבה בין ממשקי תקשורת תוך פיקוח על משימות מערכת ופונקציות ניטור.טווח טמפרטורת הפעולה המוגדר שלו תומך בשימוש בציוד הפועל ברציפות במתקני רשת מבוקרים.

רשתות מאובטחות ומכשירי VPN

שערים מאובטחים ומכשירי VPN מסתמכים על המעבד לניהול תעבורה מוצפנת ובקרת הפעלה.מנוע האבטחה המשולב מבצע הצפנה ופענוח ישירות על השבב, ותומך בערוצי תקשורת מוגנים.זה מאפשר חיבורים מרוחקים מאובטחים וחילופי נתונים ללא צורך במעבדי אבטחה נוספים, ומסייע בשמירה על ארכיטקטורת מערכת קומפקטית.

מערכות בקרה משובצות תעשייתיות

יחידות בקרה תעשייתיות משתמשות ב-MPC8548EVUAUJ כדי לפקח על התקנים המחוברים לרשת ולתאם תקשורת בין תת-מערכות.הוא מנהל איסוף נתונים, דיווח סטטוס ואיתות בקרה בתוך פלטפורמות אוטומציה מובנות.המעבד תומך בפעולה אמינה במהלך מחזורי ריצה ארוכים, מה שהופך אותו למתאים למערכות משובצות הפועלות לאורך כל היום.

פלטפורמות מחשוב משובצות בעלות ביצועים גבוהים

לוחות מחשוב משובצים משתמשים במעבד זה כדי להפעיל מערכות הפעלה ושירותי תקשורת בתוך התקן משולב יחיד.הוא מטפל בגישה לזיכרון, בקרה היקפית ועיבוד נתונים במערכות הדורשות ביצועים עקביים.הממשקים המשולבים מפשטים את עיצוב הלוח תוך תמיכה במודולי מחשוב הניתנים להרחבה.

מערכות תקשורת מאובטחות

ציוד תקשורת מאובטח משלב את MPC8548EVUAUJ לניהול חילופי נתונים מבוקרים על פני רשתות קוויות.המעבד תומך בטיפול מוגן בהודעות, פעולות מפתח מאובטחות ופיקוח פרוטוקול.תכונות העיבוד, הרשת והאבטחה המשולבות שלה מאפשרות עיצוב מובנה של פלטפורמות תקשורת המתמקדות בהעברת נתונים מוגנת.

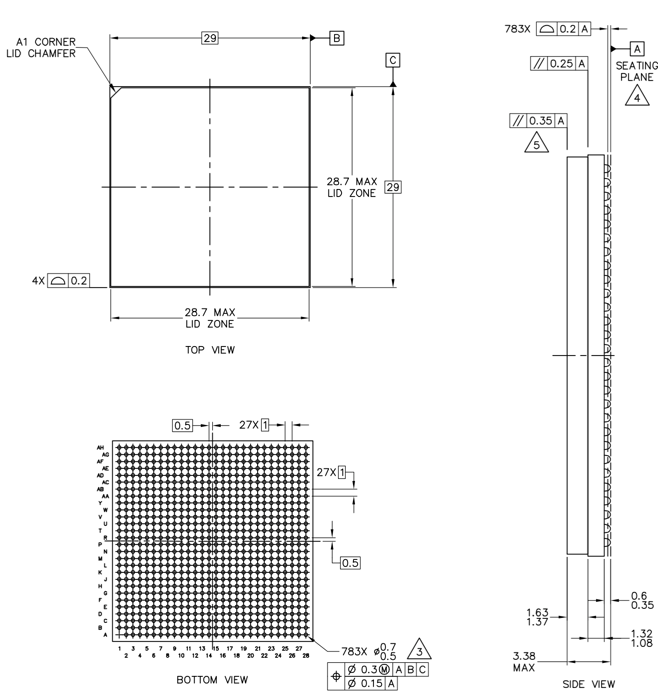

מידות מתאר של MPC8548EVUAUJ

שרטוטי מתאר החבילה מגדירים את הממדים המכניים ואת פריסת הכדור עבור גרסאות FC CBGA ו-FC PBGA עופרת 783 עם מכסה מלא.התצוגה העליונה מציינת ממדי אזור המכסה המרביים של 28.7 על 28.7 מ"מ ומזהה את שיפוע הפינה A1 לכיוון.התצוגה התחתונה מציגה מערך רשת של 27 על 27 כדורים הכולל 783 כדורי הלחמה עם גובה של 0.8 מ"מ, כולל קואורדינטות של שורות ועמודות מסומנות לזיהוי פינים.המבט הצידי מספק מגבלות גובה כוללות של עד 3.38 מ"מ והפניות למישור ישיבה, יחד עם סובלנות למפלסיות ובקרת פרופיל.הסבר ממדי וסובלנות גיאומטרית קובעים אילוצים פיזיים לתכנון טביעת הרגל של PCB ויישור ההרכבה.

MPC8548EVUAUJ יתרונות וחסרונות

יתרונות

• פועל במהירות של עד 1.333 GHz, תומך בעיבוד נתונים יציב במערכות רשת

• משלב ארבעה ממשקי Gigabit Ethernet, ומפחית את הצורך בבקרי רשת חיצוניים

• כולל האצה קריפטוגרפית על שבב ומחולל מספרים אקראיים לטיפול מאובטח בנתונים

• תומך בזיכרון DDR, DDR2 ו-SDRAM, המאפשר בחירת זיכרון גמישה

• מספק ממשקי RapidIO ו-PCI להרחבת מערכת מובנית

• מדורג לפעולה מ-0 C עד 105 C, מתאים לסביבות תעשייתיות מבוקרות

• רמת אינטגרציה גבוהה מורידה את ספירת הרכיבים הכוללת ומפשטת את פריסת הלוח

חסרונות

• עיצוב ליבה יחידה עשוי להגביל את הביצועים בסביבות תוכנה מקבילות

• לא כולל תמיכה בגרפיקה משולבת

• חסר ממשקי SATA ו-USB מובנים

• חבילת FCBGA בעלת 783 פינים דורשת פריסת PCB מדויקת והרכבה מבוקרת

• ארכיטקטורת PowerPC עשויה להציע תמיכה בתוכנה צרה יותר בהשוואה למשפחות מעבדים חדשות יותר

• יש לבחון את תכנון מחזור החיים בעת פיתוח תכנוני מערכות לטווח ארוך

MPC8548EVUAUJ חלופות

מספר חלק	יצרן	תכונות מפתח	השתמש במקרה/הערות
MPC8548EVTAUJD	NXP USA Inc.	מעבד ליבה PowerPC e500 הפועל עד 1.33 GHz עם בקר זיכרון משולב DDR וממשקי Gigabit Ethernet מרובים.עוצב עבור תפוקת נתונים גבוהה ועיבוד רשת.	משמש בציוד רשת ארגוני, תשתית טלקום ומערכות משובצות הדורשות ביצועי תקשורת חזקים.
MPC8548EVTAUJC557	Freescale Semiconductor	מעבד PowerPC בעל ביצועים גבוהים עם תמיכה בזיכרון DDR/DDR2 וממשקי תקשורת מתקדמים.תומך בטווח טמפרטורות תעשייתי של -40 מעלות צלזיוס עד 85 מעלות צלזיוס.	מתאים לרשתות תעשייתיות, בקרי אוטומציה ושערי תקשורת הפועלים בסביבות טמפרטורה מורחבות.
MPC8548EVTAUJC	NXP USA Inc.	ליבת PowerPC e500 עם בקר זיכרון משולב וממשקי תקשורת מהירים.מיועד לביצועים יציבים בטווח של 0°C עד 70°C.	משמש בדרך כלל בהתקני רשת מסחריים, מערכות ניתוב נתונים ופלטפורמות מחשוב משובצות.
MPC8548EVUAQG	NXP USA Inc.	מעבד מבוסס PowerPC עם תמיכה ב-Ethernet וזיכרון משולבים, מותאם למשימות תקשורת משובצות.יכולת טמפרטורה תעשייתית.	אידיאלי עבור שערים תעשייתיים, מעבדי רשת וציוד תקשורת בעל אמינות גבוהה.
