מבודד חשמלי: עיקרון עבודה, סוגים ויישומים

מבודדים חשמליים עוזרים לך לנתק בבטחה חלקים של מערכת חשמלית מהחשמל.במאמר זה תלמדו מהו מבודד חשמלי, מדוע הוא חשוב לבטיחות וכיצד הוא פועל בתנאים ללא עומס.תוכלו גם להבין את מרכיביו העיקריים, סוגיו הנפוצים, וכיצד הוא שונה ממפסק.עד הסוף, תראה היכן משמשים מבודדים במערכות חשמל.

קטלוג

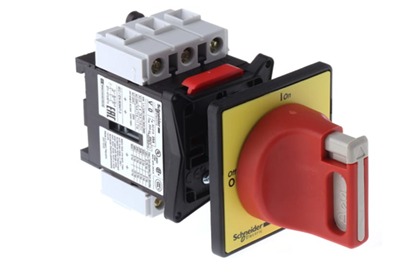

איור 1. מבודד חשמלי

מהו מבודד חשמלי?

מבודד חשמלי הוא התקן מיתוג מכני המשמש לניתוק מוחלט של חלק ממעגל חשמלי מאספקת החשמל.מטרתו העיקרית היא להבטיח תנאי עבודה בטוחים על ידי מתן הפרדה ברורה ונראית לעין בין חלקים מופעלים וחסרי אנרגיה.בניגוד למכשירים אוטומטיים, מבודד מופעל באופן ידני ומיועד רק לבידוד, לא לפסיקת זרם.זה יוצר שבר פיזי במעגל כך שתוכל לבצע בבטחה תחזוקה או בדיקה.מבודדים חשמליים נמצאים בשימוש נרחב במערכות חשמל כדי לשפר את הבטיחות ולמנוע מגע מקרי עם רכיבים חיים.

מדוע מבודדים חשמליים חשובים?

מבודדי חשמל טובים לשמירה על בטיחות במערכות חשמל, במיוחד במהלך עבודות תחזוקה ותיקון.הם מבטיחים שחלק מהמעגל מנותק לחלוטין, ומפחית את הסיכון להתחשמלות או נזק לציוד.על ידי מתן פער פתוח גלוי, מבודדים עוזרים לאשר כי לא זורם זרם בחלק המבודד.זה עושה את זה בטוח יותר לעבוד על ציוד מתח גבוה בביטחון.מבודדים חשמליים מסייעים גם במניעת אנרגיה מקרית, שעלולה להוביל לסכנות חמורות בסביבות תעשייתיות וחלוקת חשמל.

עיקרון העבודה של מבודד חשמלי

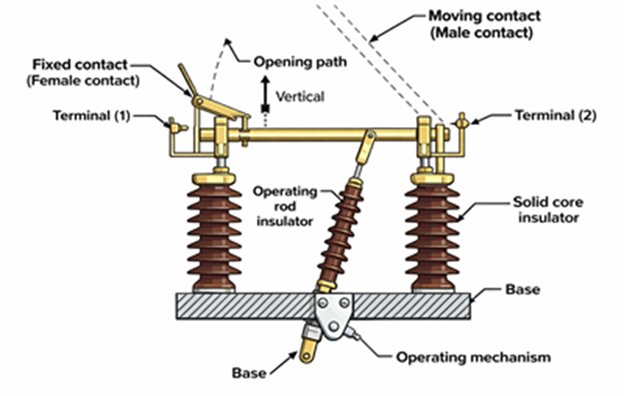

איור 2. תרשים עבודה של מבודד חשמלי

מבודד חשמלי פועל רק כאשר אין זרם עומס זורם במעגל, מה שמבטיח תנאי מיתוג בטוחים.כאשר המבודד נפתח, המגע הנע שלו נפרד מהמגע הקבוע כדי ליצור מרווח אוויר ברור.מרווח אוויר זה פועל כמחסום גלוי המאשר ניתוק חשמלי.פעולת הפתיחה מתבצעת לרוב באמצעות מנגנון הפעלה מכני, המאפשר תנועה חלקה ומבוקרת.מכיוון שאין זרם במהלך הפעולה, לא נוצרת קשת בין המגעים.המבודד נשאר במצב פתוח כדי לשמור על בידוד מוחלט עד שהוא נסגר שוב ידנית.עקרון פעולה פשוט זה מבטיח הפרדה אמינה ובטוחה של מעגלים חשמליים.

רכיבים של מבודד חשמלי

• איש קשר קבוע

המגע הקבוע הוא חלק מוליך נייח המחובר לקו הנכנס או היוצא.הוא מספק נקודה יציבה לחיבור חשמלי כאשר המבודד סגור.רכיב זה נועד להתמודד עם מתח גבוה ולשמור על מגע אמין עם התנגדות מינימלית.

• העברת איש קשר

המגע הנע הוא החלק שפותח או סוגר את המעגל פיזית.הוא מתרחק או לכיוון המגע הקבוע כדי ליצור או להסיר את החיבור החשמלי.העיצוב שלו מבטיח פעולה חלקה ויישור נכון במהלך המעבר.

• מבודדים

מבודדים תומכים בחלקים המוליכים ומונעים זרימת זרם לא רצויה לקרקע או למבנה.הם עשויים בדרך כלל מחרסינה או חומרים מרוכבים עבור חוזק חשמלי גבוה.רכיבים אלה מספקים גם תמיכה מכנית כדי לשמור על מרווח מתאים בין חלקים חיים.

• מנגנון הפעלה

מנגנון ההפעלה שולט בפתיחה ובסגירה של המבודד.זה יכול להיות ידני או מונע ממונע בהתאם ליישום.מנגנון זה מבטיח שהמגעים נעים בצורה בטוחה ומדויקת במהלך הפעולה.

• מסגרת בסיס

מסגרת הבסיס מחזיקה את כל הרכיבים יחד ומספקת יציבות מבנית.הוא עשוי בדרך כלל ממתכת כדי לתמוך בעומס המכני של המבודד.המסגרת גם מבטיחה יישור נכון של המגעים והמבודדים.

סוגי מבודדים חשמליים

מבודד הפסקה יחיד

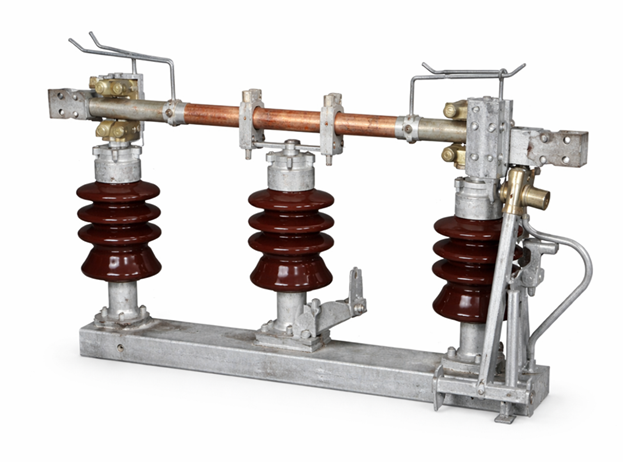

איור 3. מבודד הפסקה בודדת

מבודד הפסקה בודד הוא סוג של מבודד חשמלי המשתמש בנקודת הפרדת מגע אחת כדי לנתק את המעגל.הוא מורכב ממגע אחד נע הנפרד ממגע קבוע ליצירת מרווח אוויר יחיד.מבנה פשוט זה מקל על ההפעלה והתחזוקה במערכות חשמל סטנדרטיות.תנועת המגע היא בדרך כלל אופקית או סיבובית, המאפשרת נראות ברורה של המיקום הפתוח.בגלל העיצוב הפשוט שלו, הוא נפוץ בשימוש בתחנות משנה במתח בינוני ובמערכות הפצה.הציוד המוצג באיור משקף את סידור המגע הפשוט ואת הפריסה הקומפקטית שלו.מבודדי הפסקה בודדים הם אידיאליים עבור יישומים שבהם מקום ויעילות עלות חשובים.

מבודד הפסקה כפול

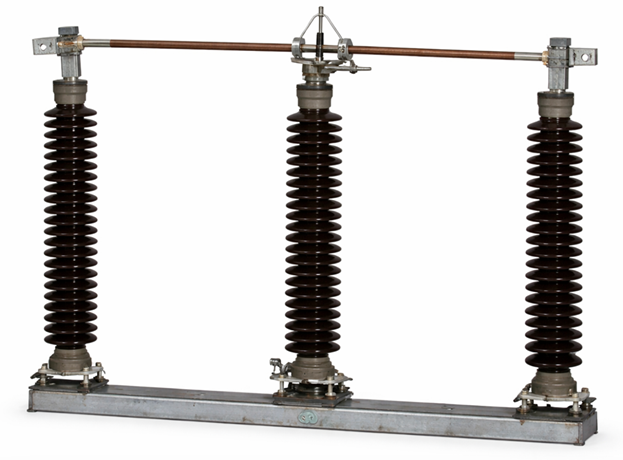

איור 4. Double Break Isolator

מבודד הפסקה כפול הוא מבודד חשמלי היוצר שני פערי מגע נפרדים במהלך הפעולה.יש לו מגע נע מרכזי המפריד משני מגעים קבועים משני הצדדים, ויוצרים נקודות בידוד כפולות.עיצוב זה משפר את הבידוד החשמלי על ידי הגדלת המרחק בין חלקים חיים.תנועת המגעים מאוזנת, מה שמשפר את היציבות והביצועים המכניים.הוא נפוץ בשימוש בתחנות מתח גבוה בהן נדרש בידוד חזק יותר.האיור ממחיש את המבנה הסימטרי התומך בניתוק יעיל.מבודדי הפסקה כפולים מתאימים למערכות הדורשות שולי בטיחות גבוהים יותר ובידוד אמין.

מבודד פנטוגרף

איור 5. מבודד פנטוגרף

מבודד פנטוגרף הוא סוג של מבודד המשתמש במנגנון הרמה אנכי כדי לחבר או לנתק את המעגל.הוא כולל זרוע זזה העולה כלפי מעלה כדי ליצור מגע עם מוליך עליון.תנועה אנכית זו מאפשרת שימוש יעיל בחלל בתחנות משנה קומפקטיות.המבנה כולל זרועות מפרקיות המתרחבות ומתכווצות במהלך הפעולה.הוא נמצא בשימוש נרחב ביישומי מתח גבוה שבהם המרחב האופקי מוגבל.האיור מציג את מבנה ההרמה הייחודי המאפשר פעולת מיתוג אנכית.מבודדי פנטוגרף הם אידיאליים עבור תחנות משנה מודרניות הדורשות פריסות קומפקטיות וגמישות.

מבודד הפסקה אופקי

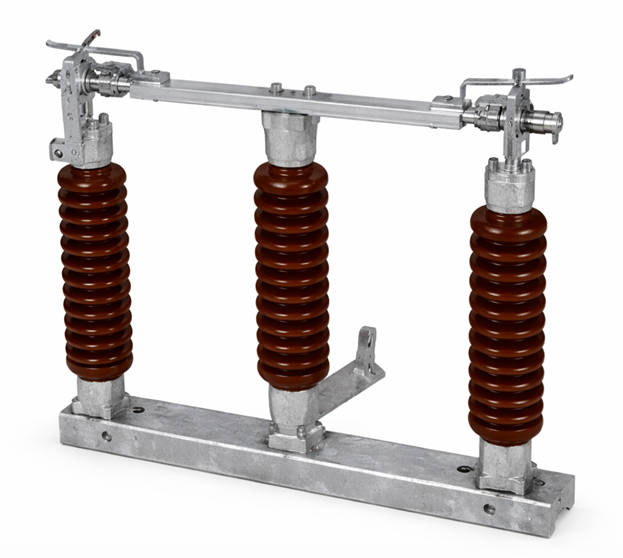

איור 6. מבודד הפסקה אופקי

מבודד הפסקה אופקי הוא מבודד חשמלי בו המגע הנע נפתח הצידה כדי לנתק את המעגל.המגעים מסתובבים או מתנדנדים אופקית כדי ליצור רווח גלוי ביניהם.סוג זה נהוג להתקין בתחנות משנה חיצוניות בשל המבנה הפשוט וקלות התחזוקה שלו.הוא מספק נראות ברורה של העמדה הפתוחה, מה שמשפר את הבטיחות התפעולית.העיצוב מאפשר התקנה קלה על מבנים תומכים עם מרווחים נאותים.האיור משקף את תנועת פתיחת הצד האופיינית לסוג מבודד זה.מבודדי הפסקה אופקיים נמצאים בשימוש נרחב במערכות הולכה והפצה.

מבודד הפסקה אנכי

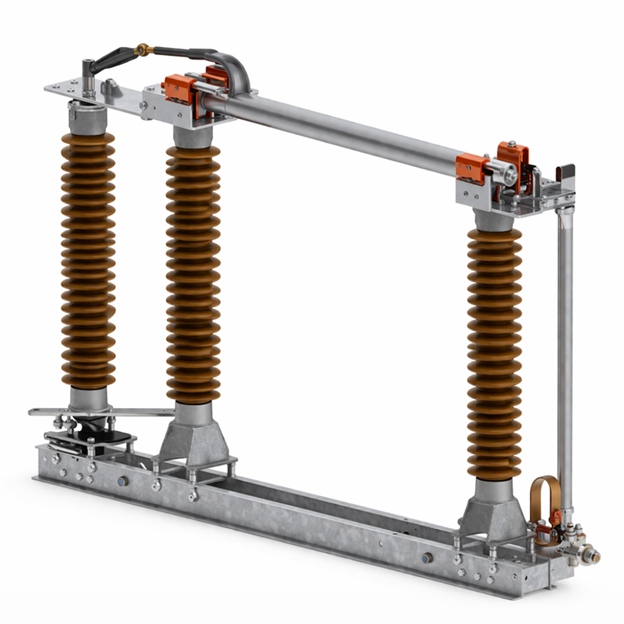

איור 7. מבודד הפסקה אנכי

מבודד הפסקה אנכי הוא מבודד חשמלי שבו המגע הנע נפתח כלפי מעלה או כלפי מטה כדי ליצור בידוד.התנועה האנכית עוזרת לצמצם את החלל האופקי הנדרש להתקנה.עיצוב זה שימושי בתחנות משנה שבהן מגבלות שטח מהווים דאגה.המגעים נעים במישור אנכי, ומבטיחים הפרדה ברורה ונראית לעין.הוא נמצא בשימוש נפוץ במערכות מתח גבוה בהן יש צורך בניצול יעיל של שטח.האיור מדגיש את מנגנון הפתיחה כלפי מעלה המגדיר את סוג המבודד הזה.מבודדי הפסקה אנכיים מועדפים בפריסות קומפקטיות עם שטח קרקע מוגבל.

מבודד חשמל לעומת מפסק

תכונה	חשמל מבודד	מפסק חשמל
פונקציה עיקרית	מספק ניתוק פיזי של מעגל לבטיחות	מזהה תקלות וקוטע זרם כדי להגן על המערכת
סוג פעולה	ידני או מופעל על ידי מנוע (לא אוטומטי)	אוטומטי מעידה עם שליטה ידנית אופציונלית
טיפול בעומסים	פועל רק ב 0 A (מצב ללא עומס)	פועל תחת עומס מלא ותנאי זרם תקלה
מדורג קיבולת הפרעה	0 kA (לא יכול הפסקת זרם)	בדרך כלל 6 kA עד 63 kA ומעלה בהתאם לסוג
טיפול בקשת	אין קשת מנגנון דיכוי	משתמש בקשת שיטות כיבוי (אוויר, שמן, SF₆ או ואקום)
תפקיד בטיחותי	מבטיח גלוי בידוד לצורך תחזוקה	מספק הגנה מפני עומס יתר וקצר חשמלי
מהירות החלפה	איטי (שניות, תלוי במפעיל)	מהר (מילישניות, בדרך כלל 10-100 אלפיות השנייה)
הגנה יכולת	אין מגן פונקציה	מובנה הגנה (זרם יתר, קצר חשמלי, לפעמים תקלת הארקה)
שימוש אופייני	תחזוקה נהלי בידוד ובטיחות	הגנה מפני תקלות ומעבר תפעולי
צור קשר עם מבצע	נפתח רק כאשר הזרם כבר אפס	נפתח תוך כדי זרם זורם (כולל זרם תקלה)
רמת אוטומציה	נמוך (ידני או שליטה מוטורית בסיסית)	גבוה (מערכות מבוקרות ממסר, אוטומטיות לחלוטין)
התקנה אזור	מותקן ב תחנות משנה ומחצרות (צד מתח גבוה)	בשימוש ב תחנות משנה, לוחות הפצה ומערכות משתמש קצה
עיצוב מורכבות	פשוט מבנה מכני	מערכת מורכבת עם רכיבי חישה, מעידה ובקרת קשת
תחזוקה דרישה	מינימלי (בדיקה וניקיון)	רגיל נדרשת תחזוקה (מגעים, מנגנון, תא קשת)
בידוד נראות	מספק גלוי מרווח אוויר (ניתוק ברור)	לא נראה לעין בידוד;דורש מבודד נפרד לבטיחות

יתרונות וחסרונות של מבודדים חשמליים

היתרונות של מבודדים חשמליים

• מספק מרווח אוויר ברור גלוי לאישור בטיחות

• אמין ביותר בשל פחות חלקים נעים

• דרישות תחזוקה נמוכות בשימוש ארוך טווח

• חסכוני בהשוואה להתקני מיתוג מורכבים

• משפר את הבטיחות במהלך הליכי תחזוקה

חסרונות של מבודדים חשמליים

• לא יכול לפעול בתנאי עומס

• אין מנגנון לכיבוי קשת זמין

• דורש התקנים נוספים כמו מפסקים

• פעולה ידנית עשויה להאריך את זמן ההחלפה

• פונקציונליות מוגבלת בהשוואה להתקני הגנה

• לא מתאים להפסקת תקלה

יישומים של מבודדים חשמליים

1. תחנות כוח

מבודדים חשמליים מותקנים בדרך כלל בתחנות משנה כדי לבודד חלקים של קווי תמסורת וציוד.הם מאפשרים תחזוקה בטוחה על ידי ניתוק מעגלי מתח גבוה מאספקת החשמל.זה עוזר למנוע תאונות ומבטיח פעולת מערכת אמינה.

2. מערכות הולכה והפצה

ברשתות הולכת חשמל, מבודדים משמשים להפרדת מקטעים פגומים או לא פעילים.הם עוזרים לשמור על יציבות המערכת על ידי בידוד קווים ספציפיים במהלך תיקונים.זה משפר את היעילות הכוללת והבטיחות של אספקת החשמל.

3. מערכות חשמל תעשייתיות

מפעלים תעשייתיים משתמשים במבודדים כדי לנתק מכונות ולוחות חשמל במהלך השירות.זה מבטיח את בטיחות העובדים בעת טיפול בציוד חשמלי.זה גם עוזר למנוע אתחול לא צפוי של מכונה.

4. החלפת תחנות

מבודדים משמשים בתחנות מיתוג כדי לשלוט ולנהל את זרימת החשמל בין מקטעי רשת שונים.הם מספקים דרך בטוחה לבודד מעגלים מבלי להפריע למערכת כולה.זה תומך בפעולת מערכת גמישה.

5. מערכות אנרגיה מתחדשת

במערכות אנרגיה סולארית ורוח, מבודדים משמשים לניתוק פאנלים או טורבינות מהרשת.זה מאפשר תחזוקה בטוחה ובדיקה של ציוד אנרגיה מתחדשת.זה גם מגן על טכנאים מפני סכנות חשמל.

6. מערכות חשמול רכבת

מבודדים חשמליים משמשים במערכות רכבת לבידוד קווים עיליים לצורך עבודות תחזוקה.הם מבטיחים שחלקים מהמסלול יהיו נטולי אנרגיה לפני תיקונים.זה משפר את הבטיחות עבור צוותי תחזוקה העובדים על רשתות רכבות מחושמלות.

מסקנה

מבודדים חשמליים ממלאים תפקיד בבטיחות החשמל על ידי מתן דרך ברורה ואמינה להפריד קטעים חסרי אנרגיה ממעגלים חיים.הערך שלהם נובע מהעיצוב הפשוט, הבידוד הנראה לעין והשימוש הרחב בתחנות משנה, מערכות הולכה, מערכים תעשייתיים ויישומי חשמל אחרים.סוגי מבודדים שונים נועדו להתאים לדרישות התקנה ומקום ספציפיות, בעוד המגבלות שלהם הופכות אותם למתאימים רק למעבר ללא עומס.הבנת התפקוד, החלקים, היתרונות והשימושים שלהם עוזרת בבחירת המבודד המתאים לפעולה בטוחה ויעילה של המערכת.
