MCB vs MCCB vs RCCB vs ELCB: מדריך השוואות מלא

אתה צריך התקני הגנה על מעגלים כדי לשמור על מערכת החשמל שלך בטוחה ואמינה.במאמר זה תלמדו מה הם MCB, MCCB, RCCB ו-ELCB, כיצד הם פועלים וכיצד הם שונים זה מזה.תוכלו גם לראות היכן נעשה שימוש בכל מכשיר ומה הופך אותו למתאים למצבים שונים.

קטלוג

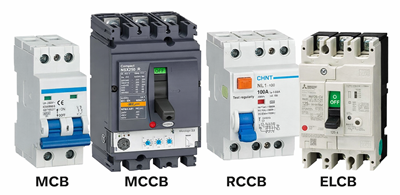

איור 1. MCB לעומת MCCB מול RCCB מול ELCB

מהו MCB (מפסק זעיר)?

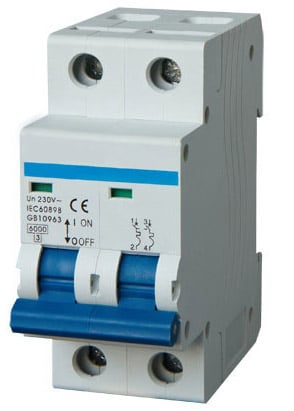

איור 2. MCB (מפסק זעיר)

מפסק מעגל מיניאטורי (MCB) הוא התקן הגנה חשמלי אוטומטי המשמש להגנה על מעגלים במתח נמוך מנזק.זה עובד על ידי ניתוק אספקת החשמל כאשר הזרם חורג מרמה בטוחה.זה עוזר למנוע התחממות יתר שנגרמה מתנאי עומס יתר, כגון התקנים רבים מדי המחוברים למעגל אחד.זה גם מגן מפני קצרים, שבהם גל זרם פתאומי יכול להזיק לחיווט ולציוד.ה-MCB מוריד במהירות ומנתק את המעגל כדי לעצור סיכון נוסף.הוא נמצא בשימוש נרחב בבתים ובבניינים קטנים מכיוון שהוא אמין וקל לאיפוס לאחר מעידה.

מהו MCCB (מפסק מעגלים יצוקים)?

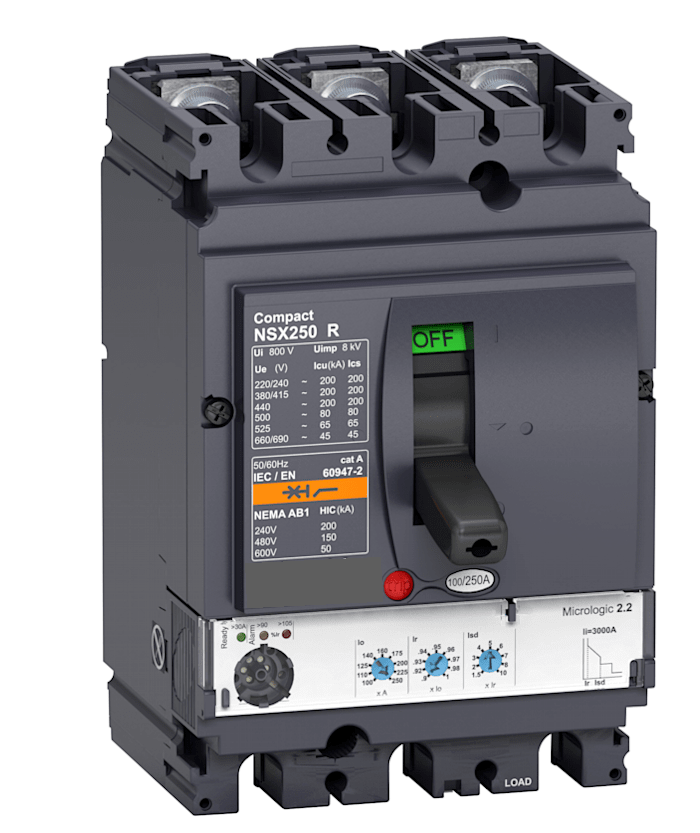

איור 3. MCCB (מפסק מארז יצוק)

מפסק מעגל יצוק (MCCB) הוא סוג של מפסק שנועד להתמודד עם רמות זרם גבוהות יותר במערכות חשמל.הוא משמש להגנה על מעגלים וציוד ביישומים שבהם נדרש יותר כוח.ה-MCCB יכול להפריע לזרימת זרם מוגזמת כדי למנוע נזק שנגרם מעומס יתר או מצבי תקלה.אחת התכונות המרכזיות שלו היא הגדרות נסיעה מתכווננות, המאפשרות למשתמשים לשלוט מתי המפסק ינתק את המעגל.זה הופך אותו למתאים למערכות הזקוקות להגנה גמישה על בסיס דרישות עומס.MCCBs נמצאים בשימוש נפוץ במערכים חשמליים גדולים יותר שבהם יש צורך בהגנה בקיבולת גבוהה יותר.

מהו RCCB (מפסק זרם שייר)?

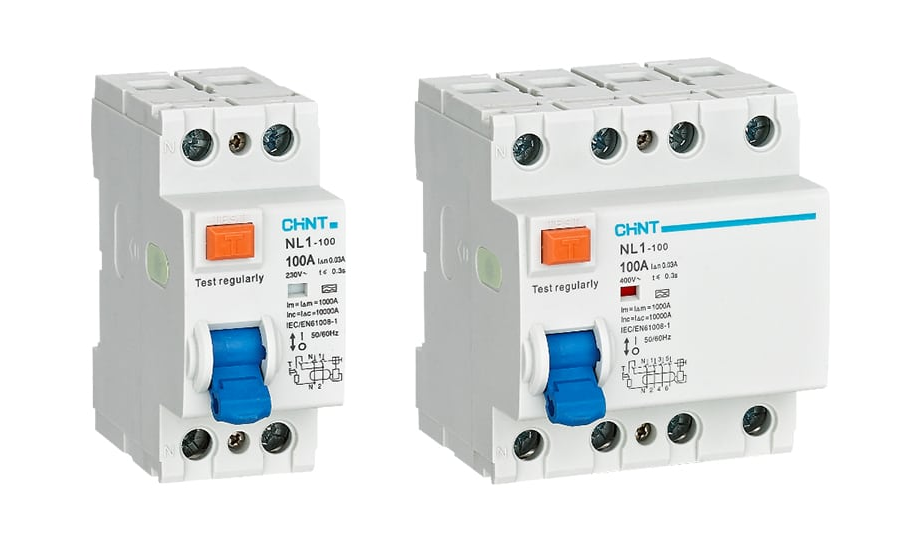

איור 4. RCCB (מפסק זרם שייר)

מפסק זרם שייר (RCCB) הוא התקן בטיחות המשמש להגנה על אנשים מפני התחשמלות.זה עובד על ידי זיהוי זרם דליפה, המתרחש כאשר חשמל זורם מחוץ לנתיב המיועד.כאשר חוסר איזון זה מזוהה, ה-RCCB מנתק במהירות את אספקת החשמל.זה עוזר למנוע פציעות חמורות או תאונות קטלניות הנגרמות כתוצאה מתקלות חשמליות.RCCBs רגישים מאוד ויכולים להגיב לזרמי דליפה קטנים תוך זמן קצר.הם מותקנים בדרך כלל בבתים ובבניינים כדי לשפר את בטיחות החשמל.

מהו ELCB (מפסק דליפת אדמה)?

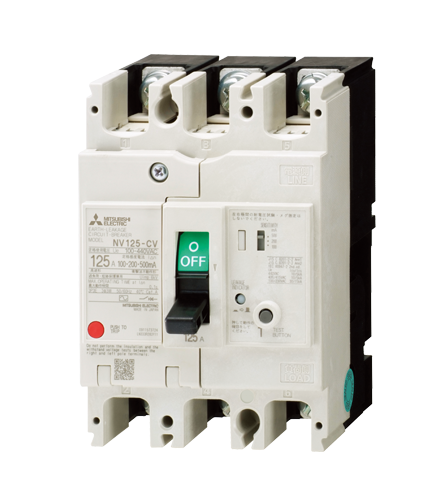

איור 5. ELCB (מפסק דליפת כדור הארץ)

מפסק זליגת כדור הארץ (ELCB) הוא מכשיר המשמש לאיתור דליפה של זרם לאדמה.זה עובד על ידי ניטור תקלות חשמליות שעלולות לגרום לזרם לזרום דרך נתיבים לא מכוונים.כאשר מתגלה דליפה כזו, ה-ELCB מנתק את אספקת החשמל כדי להפחית את הסיכון.ישנם שני סוגים עיקריים של ELCB: מופעלי מתח והפעלת זרם.כל סוג מגיב אחרת לתנאי דליפת אדמה.ELCBs משמשים לשיפור הבטיחות במערכות חשמל שבהן הגנת הארקה חשובה.

ההבדל בין MCB ל- MCCB

תכונה	MCB	MCCB
טווח דירוג נוכחי	0.5A עד 100A	16A עד 2500A
דירוג מתח	עד 240/415V AC	עד 600V AC (משתנה לפי דגם)
הגדרות טיול	תוקן (מוגדר במפעל)	מתכוונן (תרמית & מגנטי)
כושר שבירה	6kA עד 16kA	25kA עד 100kA
פולנים זמינים	1P, 2P, 3P, 4P	1P עד 4P
סוג הרכבה	מותקנת מסילת DIN	פנל/בסיס מותקן
גודל פיזי	קטן (מודולארי)	גדול (מארז יצוק)
הגנה תרמית	פס דו מתכת קבוע	טיול תרמי מתכוונן
הגנה מגנטית	נסיעה מיידית קבועה	טיול מגנטי מתכוונן
כיבוי קשת	מצנח קשת בסיסי	מערכת מנחת קשת מתקדמת
מנגנון הפעלה	החלף מתג	מנגנון חילוף או ממונע
שיטת איפוס	איפוס ידני	איפוס ידני או מרחוק
תמיכה באביזרים	מוגבל (אנשי קשר עזר)	נרחב (נסיעת shunt, UV שחרור, אזעקות)
טווח יישומים	מגורים וקליל מסחרי	תעשייתי וכבד מסחרי
תיאום סלקטיביות	מוגבל	גבוה (תומך בקואורדינציה לימודים)

ההבדל בין RCCB ל-ELCB

תכונה	RCCB (מעגל זרם שייר מפסק)	ELCB (מעגל דליפת כדור הארץ מפסק)
עקרון זיהוי	מודד חוסר איזון זרם (שלב מול ניטרלי)	מודד מתח אדמה או זרם דליפה (סוג מתח/זרם)
כמות תפעול	זרם שייר (IΔ)	מתח אדמה (V) או דליפה נוכחי (סוגים ישנים יותר)
טווח רגישות טיפוסי	10mA, 30mA, 100mA, 300mA	50mA עד 500mA (משתנה מאוד)
דיוק סף טיול	±5% עד ±10%	±20% או יותר
זמן תגובה	≤30 ms (עבור התקני 30mA)	50-200 אלפיות השנייה
תלות במתח	בלתי תלוי במתח הארקה	סוג מתח דורש מתאים מתח אדמה
דרישת חוט אדמה	לא נדרש להפעלה	דורש אדמה מתאימה חיבור
כיסוי הגנה	מזהה את כל נתיבי הדליפה (כולל מגע עקיף)	מוגבל לתקלות חוזרות באמצעות חוט אדמה
יכולת הגנה מפני זעזועים	גבוה (30mA מגן על האדם גוף)	בינוני (פחות אמין עבור הגנה מפני זעזועים)
תקן התקנה	בשימוש נרחב בחברת החשמל המודרנית מערכות	מיושן במידה רבה במודרני תקנים
סוגים זמינים	סוגי AC, A, F, B	מופעל מתח ו פועל באמצעות זרם (ישן יותר)
מעידה כוזבת	נמוך (עיצוב יציב)	גבוה יותר (מושפע מחיצוני הפרעות מתח)
אפשרויות סלקטיביות	זמין (RCCB מושהה בזמן)	מוגבל או לא זמין
אזורי יישום	מגורים, מסחר, תעשייתי	התקנות ישנות יותר, מורשת מערכות
דרישת תחזוקה	נמוך (לחצן בדיקה תקופתי לבדוק)	גבוה יותר (מערכת כדור הארץ חייבת להיות מאומת באופן קבוע)
עמידה בקודים מודרניים	תואם לחלוטין (IEC/BS סטנדרטים)	לרוב לא תואם או הוצא משימוש

יישומים של MCB MCCB RCCB ו-ELCB

1. מערכות חשמל למגורים

MCBs ו-RCCBs נמצאים בשימוש נרחב בבתים כדי להגן על חיווט ואנשים.הם מסייעים במניעת שריפות חשמל ומפחיתים את הסיכון להתחשמלות.מכשירים אלה מותקנים בלוחות חלוקה לבטיחות יומיומית.השימוש בהם מבטיח אספקת חשמל יציבה ומאובטחת במשקי בית.

2. מבנים מסחריים

הגדרות מסחריות דורשות הגנה אמינה עבור תאורה, HVAC וציוד משרדי.MCCBs משמשים לעתים קרובות עקב דרישות עומס גבוהות יותר.RCCBs מוסיפים שכבת בטיחות נוספת עבור חללים משותפים.שילוב זה מבטיח הגנה תפעולית ואישית כאחד.

3. מתקנים תעשייתיים

תעשיות משתמשות ב-MCCBs לניהול מכונות כבדות ומערכות בעלות הספק גבוה.מכשירים אלה מטפלים בזרמים גדולים ומגנים על ציוד יקר.הגנה אמינה חשובה כדי למנוע השבתה ונזקים.שימוש נכון משפר את הפרודוקטיביות ואת בטיחות המערכת.

4. לוחות חלוקת חשמל

ניתן להשתמש בכל ארבעת המכשירים בלוחות הפצה בהתאם לתכנון המערכת.הם עוזרים לנהל ולהגן על מספר מעגלים מפני תקלות.סידור נכון מבטיח חלוקת כוח מסודרת ובטוחה.זה טוב למערכות קטנות וגדולות כאחד.

5. סביבות חיצוניות וקשות

חלק מהמתקנים דורשים הגנה בתנאים מאתגרים כמו לחות או אבק.ניתן להשתמש ב-MCCBs ו-ELCBs בהתאם לצרכי המערכת.התקנים אלה עוזרים לשמור על בטיחות גם בסביבות לא יציבות.בחירת המכשיר הנכון מבטיחה ביצועים לטווח ארוך.

6. התקנות בטיחות מיוחדות

אזורים מסוימים דורשים אמצעי בטיחות נוספים, כגון סדנאות או מקומות רטובים.RCCBs משמשים בדרך כלל כדי להפחית את הסיכון להלם בסביבות כאלה.ELCBs עשויים לשמש גם כאשר נדרש ניטור דליפת אדמה.יישומים אלה מתמקדים בהגנה על חיי אדם וציוד.

מַסְקָנָה

כל התקן הגנה על מעגלים משרת מטרה נפרדת, מהגנה על חיווט וציוד ועד להגנה על אנשים מפני התחשמלות.MCBs ו-MCCBs מטפלים בהגנה מפני עומס יתר וקצר ברמות קיבולת שונות, בעוד ש-RCCBs ו-ELCBs מתמקדים בתקלות דליפה והארקה.ההבדלים שלהם ברגישות, בתגובה וביישום הופכים אותם למתאימים לסביבות ספציפיות כגון מערכות מגורים, מסחר ותעשייה.בחירת ההתקן הנכון תלויה בעומס, בדרישות הבטיחות ובתנאי המערכת כדי להבטיח הגנה יעילה ואמינה.
