הסבר על מתג לחצן ללמידה קלה

מתגי לחצן לחיצה מאפשרים לך לשלוט במעגלים חשמליים בקלות בלחיצה פשוטה.במאמר זה תלמדו מהו מתג לחצן לחיצה, כיצד הוא פועל והחלקים העיקריים בתוכו.תוכלו גם להבין את הסוגים השונים בהתבסס על תפעול, תצורת מגע ומוט וזריקה.בנוסף, תוכלו לראות היכן הם משמשים, כיצד הם בהשוואה למתגים אחרים, וכיצד לבחור נכון.

קטלוג

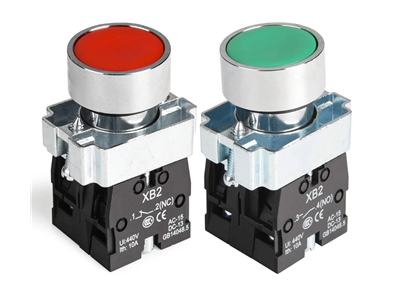

איור 1. מתג לחצן לחיצה

מהו מתג לחצן לחיצה?

מתג לחצן לחיצה הוא מכשיר חשמלי פשוט המשמש לשליטה ידנית במעגל על ​​ידי לחיצה על כפתור.הוא נמצא בדרך כלל בלוחות בקרה, מכונות והתקנים אלקטרוניים שבהם נדרשת קלט מהיר של המשתמש.מתג מסוג זה מאפשר למשתמש להתחיל, לעצור או להפעיל פעולה בלחיצה אחת.הוא מיועד לתפעול קל וביצועים אמינים במערכות בעלות הספק נמוך והן במערכות בעלות הספק גבוה.

מתגי לחצן לחיצה נמצאים בשימוש נרחב מכיוון שהם מספקים שליטה ישירה ואינטואיטיבית.לעתים קרובות הם מותקנים על לוחות או ציוד לגישה נוחה.מתגים אלו זמינים בגדלים, צורות וחומרים שונים בהתאם ליישום.המטרה העיקרית שלהם היא לספק דרך מהירה ויעילה לשלוט בפונקציות חשמליות ללא מנגנונים מורכבים.

עקרון העבודה של מתג לחצן

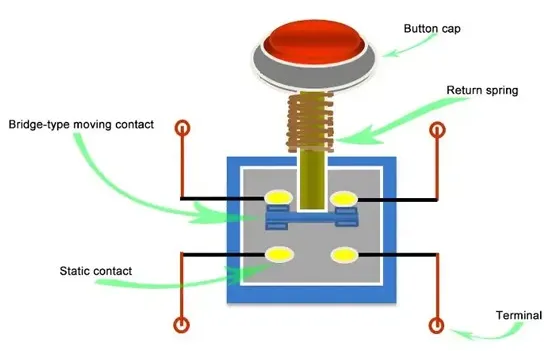

איור 2. מנגנון עבודה

מתג לחצן פועל על ידי שינוי מצבו של מעגל חשמלי בעת לחיצה על הכפתור.כאשר לא מופעל כוח, המעגל נשאר במצב ברירת המחדל שלו, פתוח או סגור בהתאם לתכנון.לחיצה על הכפתור מפעילה כוח על מנגנון פנימי, הגורם למגעים החשמליים לנוע.תנועה זו מאפשרת לזרם לזרום או עוצרת אותו באופן מיידי.

עם שחרור הכפתור, המתג חוזר למצבו המקורי, ומשחזר את המעגל למצב ברירת המחדל שלו.מעבר מהיר זה מבטיח שליטה אמינה של אותות חשמליים בזמן אמת.השינוי במיקום המגע משפיע ישירות על זרימת הזרם, מה שגורם למתג לפעול כנקודת בקרה במעגל.פעולה פשוטה זו הופכת את מתגי הלחיצה ליעילים עבור פעולות מדויקות וחוזרות.

רכיבים של מתג לחצן

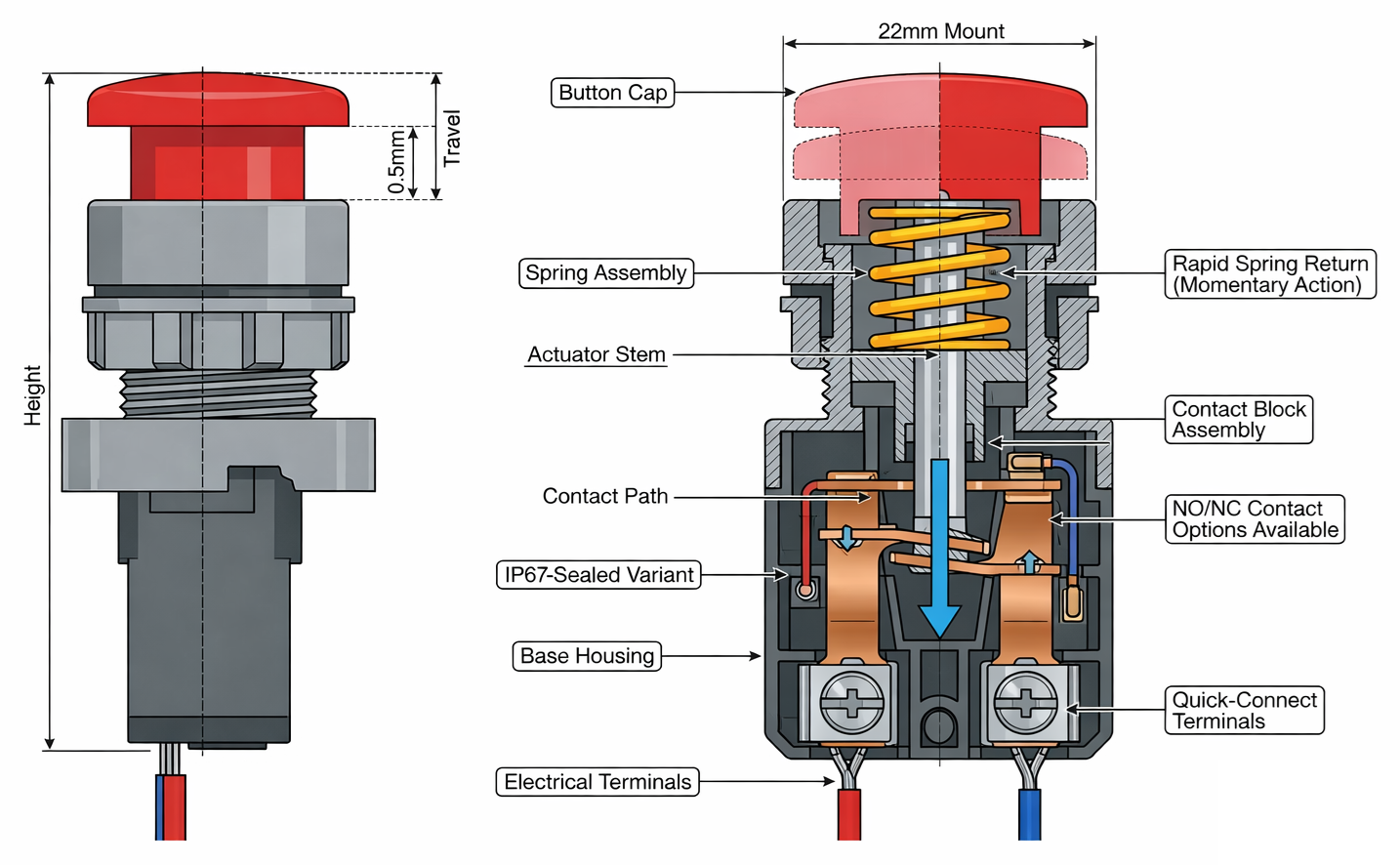

איור 3. מבנה פנימי של כפתור

• מכסה כפתור (מפעיל)

מכסה הכפתור הוא החלק הגלוי שעליו לוחצים כדי להפעיל את המתג.הוא מיועד למגע קל ויכול להגיע בצבעים ובצורות שונות לזיהוי.המפעיל מעביר את הכוח המופעל למנגנון הפנימי.העיצוב שלו מבטיח פעולת לחיצה חלקה ועקבית על פני שימוש חוזר.

• החזרת אביב

קפיץ החזרה אחראי להחזרת הכפתור למקומו המקורי לאחר הלחיצה.הוא אוגר אנרגיה מכנית כאשר הוא דחוס ומשחרר אותה כאשר הכוח מוסר.זה מבטיח שהמתג מתאפס במהירות ובאמינות.הקפיץ גם עוזר לשמור על משוב מישוש עקבי במהלך הפעולה.

• איש קשר נע (קשר גשר)

המגע הנע משתנה בלחיצה על הכפתור.הוא מחבר או מנתק את הנתיב החשמלי בתוך המתג.חלק זה מיועד לעמידות להתמודדות עם מחזורי מגע חוזרים.התנועה שלו קובעת ישירות אם זרם זורם במעגל.

• מגע סטטי

המגע הסטטי נשאר קבוע בתוך המתג ומשמש כנקודת חיבור למגע הנע.הוא יוצר את הנתיב החשמלי כאשר המגע הנע נוגע בו.מגעים אלה עשויים בדרך כלל מחומרים מוליכים להעברת זרם יעילה.המיקום היציב שלהם מבטיח ביצועי מיתוג עקביים.

• צור קשר עם הרכבת בלוק

בלוק המגע מאכלס את מערכת המגע ותומך ביישור נכון.זה מבטיח שהמגעים הנעים והסטטיים נפגשים בצורה נכונה במהלך הפעולה.מבנה זה מסייע בשמירה על אמינות חשמלית ומפחית בלאי.זה גם מאפשר החלפה מודולרית בעיצובי מתגים מסוימים.

• מסופים (חיבורי חשמל)

מסופים הם נקודות החיבור החיצוניות בהן מחוברים חוטים.הם מאפשרים שילוב של המתג במעגל חשמלי.אלה יכולים להיות מסופים מסוג בורג, סוג הלחמה או חיבור מהיר.תכנון מסוף נכון מבטיח חיבורי חשמל מאובטחים ויציבים.

• דיור (גוף/בסיס)

המארז מקיף את כל הרכיבים הפנימיים ומספק הגנה מכנית.הוא עשוי בדרך כלל מחומרי פלסטיק או מתכת עמידים.המארז תומך גם בהרכבה על לוחות או מארזים.הוא מגן על החלקים הפנימיים מפני אבק, לחות ונזק מכני.

סוגי מתגי כפתור

מבוסס על מבצע

1. מתג כפתור רגעי

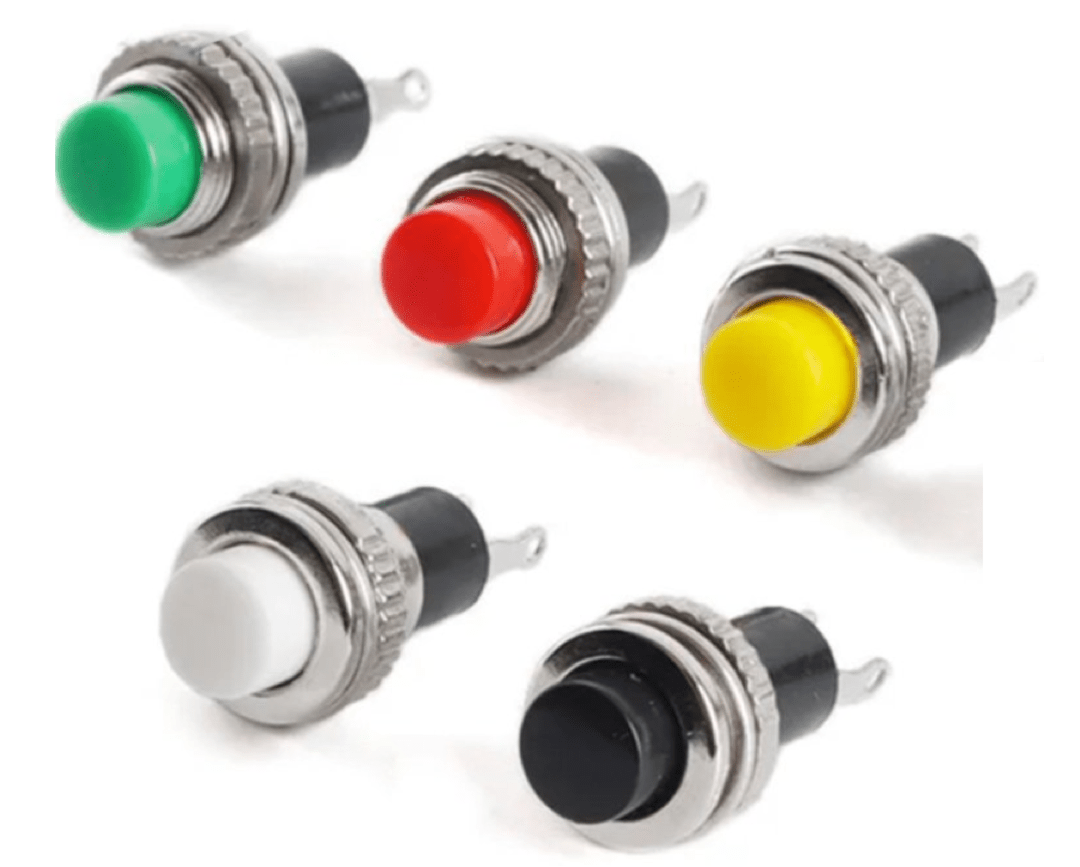

איור 4. דוגמה של מתג רגעי

מתג כפתור רגעי הוא סוג של מתג שנשאר פעיל רק בזמן לחיצה עליו.לאחר הסרת הלחץ, הוא חוזר אוטומטית למצבו המקורי.התנהגות זו משמשת בדרך כלל ביישומים הדורשים הפעלה זמנית, כגון פעמוני דלת או אותות בקרה.פעולת ההחזרה המהירה מבטיחה שליטה מדויקת וקצרת זמן.

מתגים אלו נועדו לספק תגובה מיידית במהלך הפעולה.פעולת הלחיצה מפעילה שינוי, ושחרורה מפסיק את הפעולה באופן מיידי.זה הופך אותם למתאימים למערכות שבהן אין צורך בהפעלה רציפה.הפעולה הפשוטה שלהם והתנהגות האיפוס המהירה שלהם הופכים אותם לשימוש נרחב בלוחות בקרה ובמכשירים אלקטרוניים.

2. מתג לחצן נעילה (מתוחזק).

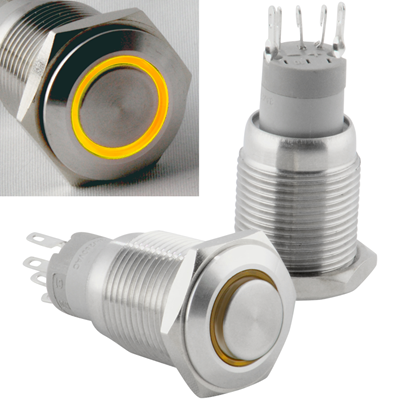

איור 5. דוגמה של מתג נעילה

מתג לחצן נעילה הוא סוג של מתג שנשאר במצבו האחרון לאחר הלחיצה.כאשר הכפתור נלחץ פעם אחת, הוא נשאר מופעל עד שהוא נלחץ שוב כדי לשנות את מצבו.זה מאפשר למתג לשמור על תפקודו ללא לחץ מתמשך.הוא משמש בדרך כלל לבקרת הפעלה/כיבוי במערכות חשמל.

סוג זה של מתג מספק פעולה יציבה עבור יישומים הדורשים מצב קבוע.המשתמש אינו צריך להחזיק את הכפתור כדי לשמור על המעגל פעיל.לחיצה עליו שוב מחזירה את המצב, מה שמקל על השליטה במכשירים.ההתנהגות המתוחזקת שלו שימושית בבקרת כוח ותפעול ציוד.

מבוסס על תצורת איש קשר

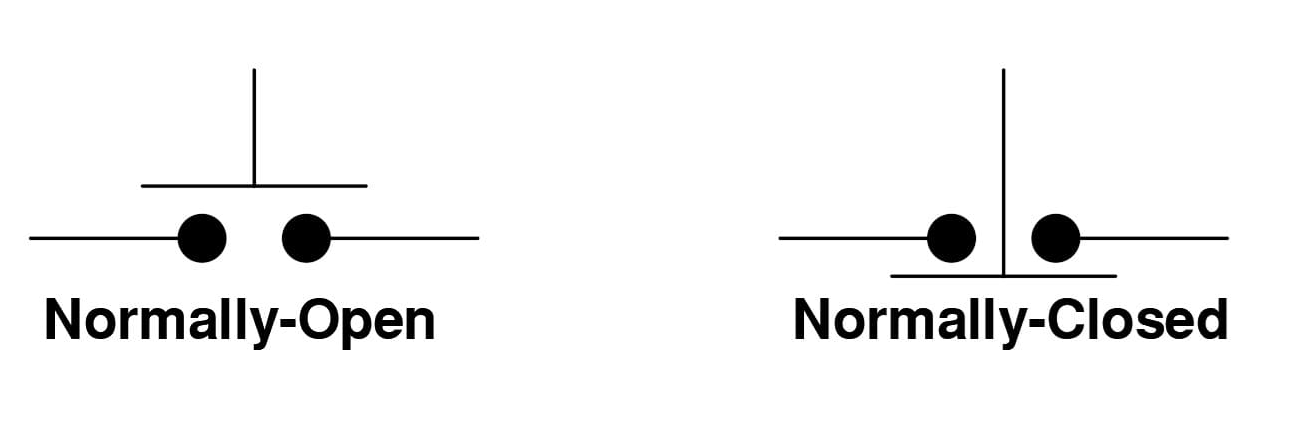

איור 6. דיאגרמת NO לעומת NC

1. פתוח בדרך כלל (לא)

מתג כפתור פתוח בדרך כלל הוא סוג של מתג שבו המעגל פתוח במצב ברירת המחדל שלו.המשמעות היא שלא זורם זרם עד ללחיצה על הכפתור.כאשר הכפתור נלחץ, המגעים נסגרים ומאפשרים לזרם לעבור במעגל.לאחר שחרורו, המעגל חוזר למצבו הפתוח.

סוג זה של תצורה משמש בדרך כלל במערכות בקרה הדורשות הפעלה רק בעת הצורך.זה מבטיח שהמעגל יישאר לא פעיל אלא אם כן מופעל על ידי המשתמש.ההתנהגות מוצגת בבירור בדיאגרמות מגע טיפוסיות בהן הפער נסגר במהלך הפעולה.הוא נמצא בשימוש נרחב בכפתורי התחלה וכניסות אות.

2. סגור בדרך כלל (NC)

מתג כפתור סגור בדרך כלל הוא סוג של מתג שבו המעגל סגור במצב ברירת המחדל שלו.זה מאפשר לזרם לזרום ברציפות כאשר הכפתור אינו נלחץ.לחיצה על הכפתור פותחת את המעגל ומפריעה לזרימת הזרם.שחרור הכפתור משחזר את מצב המעגל הסגור.

תצורה זו משמשת בדרך כלל במערכות בטיחות ופונקציות עצירת חירום.זה מבטיח שהמעגל יישאר פעיל אלא אם כן יופסק בכוונה.השינוי במצב המגע מיוצג בבירור בתרשימים סטנדרטיים במהלך הפעולה.זה שימושי ביישומים שבהם נדרשת הפסקת זרם להגנה.

מבוסס על Pole and Throw

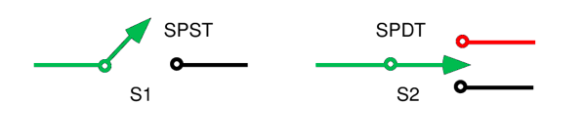

איור 7. דיאגרמת SPST ו-SPDT

SPST ו-SPDT הן תצורות מתגים חד-קוטביות השולטות במעגל חשמלי אחד.למתג SPST (חד-קוטב יחיד זריקה) יש כניסה ויציאה אחת, המאפשר שליטה פשוטה בהפעלה/כיבוי.הוא פועל כמתג בסיסי שמחבר או מנתק מעגל.זה הופך אותו למתאים למשימות מעבר פשוטות.

מתג SPDT (Single Pole Double Throw) שולט גם במעגל אחד אך מספק שני נתיבי פלט אפשריים.הוא מאפשר לכוון את הזרם לאחד משני חיבורים.זה הופך אותו לשימושי לבחירה בין שני מעגלים או מצבים שונים.הדיאגרמה מציגה בדרך כלל קלט אחד המחליף בין שתי יציאות.

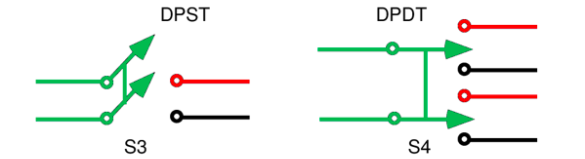

איור 8. דיאגרמת DPST ו-DPDT

DPST ו-DPDT הן תצורות מתג דו-קוטבי שנועדו לשלוט על מספר מעגלים בו-זמנית.מתג DPST (Double Pole Single Throw) יכול לשלוט בשני מעגלים נפרדים בו זמנית בפעולה אחת.זה מאפשר להפעיל או לכבות את שני המעגלים יחד.זה שימושי ביישומים הדורשים שליטה מסונכרנת.

מתג DPDT (Double Pole Double Throw) שולט בשני מעגלים ומספק שני נתיבי מיתוג לכל אחד מהם.זה מאפשר מיתוג מורכב יותר על ידי הפניית זרם במספר דרכים.תצורה זו משמשת בדרך כלל במעגלי היפוך ומערכות בקרה מתקדמות.התרשים מציג בדרך כלל שני קטבים המחליפים בין שתי קבוצות של יציאות.

יתרונות וחסרונות של מתגי לחצן

היתרונות של מתגי כפתור

• פשוט וקל לתפעול

• זמן תגובה מהיר

• עיצוב קומפקטי וחוסך מקום

• אמין לשימוש חוזר

• זמין בגדלים וסגנונות רבים

• מתאים למערכות הספק נמוך וגבוהות כאחד

מגבלות של מתגי כפתור

• שליטה מוגבלת בהשוואה למתגים מורכבים

• בלאי מכני לאורך זמן

• דורש אינטראקציה פיזית

• עשוי להזדקק להגנה בסביבות קשות

• לא אידיאלי למעבר רציף ללא מעגלי תמיכה

יישומים של מתגי לחצן

1. לוחות בקרה תעשייתיים

מתגי לחצן לחיצה משמשים בדרך כלל במכונות תעשייתיות לפונקציות התחלה, עצירה ואיפוס.הם מספקים שליטה מהירה וישירה למפעילים המטפלים בציוד.תיוג ברור וקידוד צבע משפרים את הבטיחות והיעילות.מתגים אלה טובים לפעולת מכונה אמינה.

2. מוצרי אלקטרוניקה

מכשירים יומיומיים רבים כגון מכשירי חשמל וגאדג'טים משתמשים במתגי לחצן לחיצה לקלט המשתמש.הם מאפשרים לשלוט בפונקציות בקלות ללא ממשקים מורכבים.הגודל הקומפקטי שלהם הופך אותם למתאימים למכשירים אלקטרוניים קטנים.הם משפרים את השימושיות והנוחות.

3. מערכות רכב

לחצני לחיצה משמשים בכלי רכב לפונקציות כמו התנעת מנוע, הפעלת צופר ומערכות בקרה.הם מספקים גישה מהירה לפעולות חיוניות בזמן נהיגה.העמידות שלהם מבטיחה ביצועים אמינים בתנאים שונים.מתגים אלה משפרים את השליטה והנוחות של הנהג.

4. ציוד רפואי

מכשירים רפואיים משתמשים במתגי כפתור לפעולות מדויקות ומבוקרות.הם מאפשרים להפעיל ציוד בצורה בטוחה ויעילה.פעולת התגובה שלהם חשובה במצבים שונים.עיצובים נקיים ואטומים משמשים לעתים קרובות להיגיינה.

5. מערכות אוטומציה לבית

כפתורי לחיצה משמשים במערכות בית חכם לתאורה, אבטחה ושליטה במכשיר.הם מספקים ממשק פשוט לשליטה בתכונות אוטומטיות.השילוב שלהם עם מערכות אלקטרוניות הופך אותם למגוון.הם משפרים את הנוחות בבתים מודרניים.

6. מערכות בקרה ומכשור

במערכות מדידה ובקרה, כפתורי לחיצה משמשים להפעלת פונקציות ולהתאמת הגדרות.הם מספקים קלט ידני מדויק לבקרת מערכת.האמינות שלהם מבטיחה ביצועים עקביים ביישומים רגישים.מתגים אלה נמצאים בשימוש נרחב בהגדרות בדיקה וניטור.

מתג לחצן לחיצה לעומת מתג החלפת מול מתג נדנדה

תכונה	כפתור לחיצה מתג	החלף מתג	מתג נדנדה
כוח הפעלה	1.5-5 N אופייני	2-6 N אופייני	2-5 N אופייני
מרחק נסיעה	0.5-3 מ"מ	2-6 מ"מ	1.5-4 מ"מ
סוג פעולה	רגעי או ננעל	מתוחזק בלבד	מתוחזק בלבד
חיים חשמליים	100,000–1,000,000 מחזורים	50,000–200,000 מחזורים	50,000–150,000 מחזורים
חיים מכניים	עד 1,000,000+ לוחץ	100,000–500,000 מתחלף	100,000–300,000 לוחץ
דירוגי צור קשר	0.1A–10A (נמוך עד בינוני)	3A–20A (בינוני גבוה)	6A–20A (בינוני גבוה)
חור הרכבה גודל	8 מ"מ, 12 מ"מ, 16 מ"מ, 22 מ"מ	6 מ"מ-12 מ"מ אופייני	20 מ"מ-30 מ"מ חיתוך מלבני
עובי פאנל	1-6 מ"מ	1-5 מ"מ	1-4 מ"מ
מהירות החלפה	<10 אלפיות השנייה תגובה	10-20 אלפיות השנייה	10-20 אלפיות השנייה
צור קשר התנגדות	≤50 mΩ אופייני	≤20 mΩ אופייני	≤20 mΩ אופייני
דירוג איטום	עד IP67/IP68 זמין	בדרך כלל IP40-IP65	בדרך כלל IP40-IP65
הארה אפשרות	נפוץ (LED טבעת/מחוון)	מוגבל	נפוץ (תאורה אחורית סוגים)
סוגי טרמינלים	הלחמה, בורג, חיבור מהיר	הלחמה, בורג	חיבור מהיר, להב
טמפרטורת הפעלה	-25 מעלות צלזיוס עד +85 מעלות צלזיוס טיפוסי	-20 מעלות צלזיוס עד +85 מעלות צלזיוס	-20 מעלות צלזיוס עד +85 מעלות צלזיוס

מסקנה

מתגי לחצן לחיצה מציעים דרך אמינה וקלה לשלוט במעגלים חשמליים באמצעות קלט ידני פשוט.פעולתם מבוססת על תנועת מגע בסיסית, הנתמכת על ידי רכיבים פנימיים מוגדרים היטב ותצורות שונות כגון רגעי, נעילה, NO/NC וסוגי מוט וזריקה שונים.הם נמצאים בשימוש נרחב בתעשיות הודות לתגובתם המהירה, העיצוב הקומפקטי והרבגוניות שלהם, למרות כמה מגבלות כמו בלאי מכני.בחירת המתג הנכון תלויה בדירוג החשמל, סוג הפעולה, הסביבה ואיכות הבנייה כדי להבטיח ביצועים נאותים ואמינות לטווח ארוך.
