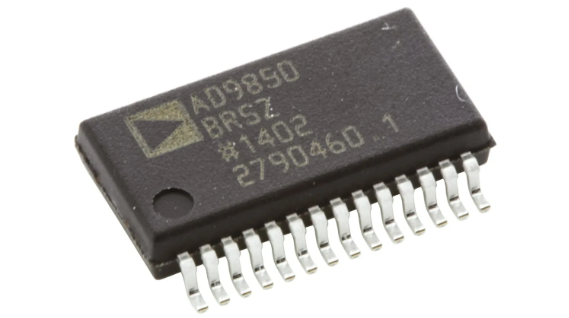

AD9850 DDS Synthesizer: מדריך מקיף לפינאוט, סכמטי וגיליון נתונים

AD9850 הוא מכשיר חזק מבוסס CMOS מבוסס 125 מגה-הרץ ישיר סינתזה דיגיטלית (DDS) המיועד לסינתזת תדרים רב-תכליתית וייצור שעון מדויק.המבנה הדיגיטלי המתקדם שלו מאפשר שליטה נאה על התדר והשלב, מה שהופך אותו לבסיסי ביישומים שנעים בין רדיו חובב לתקשורת מסחרית.מאמר זה בוחן את תצורת ה- PIN של AD9850, מפרטים טכניים ויישומים מעשיים, ומדגיש את השפעתו על מערכות מודרניות הדורשות דיוק וגמישות גבוהה.באמצעות צריכת החשמל הנמוכה, יכולת ההסתגלות והביצועים האמינים שלה, AD9850 ממשיכה להיות בסיס בתכנון מערכות בקרת תדרים בעלות ביצועים גבוהים.

קָטָלוֹג

סקירה כללית של AD9850

ה AD9850 הוא סינתיסייזר דיגיטלי מתוחכם שממזג סינתזה דיגיטלית ישירה (DDS) עם ממיר ומשווה דיגיטלי לאנלוג במהירות גבוהה.שילוב זה מאפשר ליצור גלי סינוס אנלוגיים מדויקים, ומציע מקור רב -תכליתי לייצור תדרים ולסינתזת שעונים.עם רזולוציית כוונון של 0.0291 הרץ, היא יכולה להתמודד עם עד 23 מיליון עדכוני תדר בשנייה, ולתמוך בתדרי תפוקה עד 62.5 מגה הרץ.היכולת שלה לספק דיוק כזה עשויה להפעיל תחושות של הישג עבור אלה העובדים על יישומי תדרים מורכבים.

המכשיר מצויד ביכולות אפנון של חמישה פאזות, ומאפשר מניפולציה של אותות מורכבים.יכולת הסתגלות זו בבקרת פאזות מוכיחה מועילה במשימות תקשורת ומכשור בהן תזמון מעצב תוצאות.הגדרות שדה חושפות לעתים קרובות את חוסן, ושומרות על ביצועים עקביים בתנאים מגוונים, תכונה שיכולה להדהד עם תחושת אמינות.

ה- AD9850 משתמש בתכנון CMOS בעל עוצמה נמוכה, המתפקד ביעילות בפרמטרים של טמפרטורה תעשייתית.זה צורך רק 155 מגוואט באספקת 3.3 וולט, מה שהופך אותו לאידיאלי ליישומים המופעלים על ידי סוללות ונייד תוך קיום ביצועים.בהקשרים שבהם שימור האנרגיה מתיישר עם יעדים רחבים יותר, העיצוב שלה מציע תחושת הרמוניה בין ביצועים לקיימות.ה- Synthesizer תומך בשיטות טעינה מקבילות וגם סידוריות, ומרחיב את תחולתו על פני תצורות מערכת שונות.יכולת הסתגלות זו מקדמת אסטרטגיות פריסה מגוונות, המאפשרות פתרונות בהתאמה אישית במערכות מתוחכמות.תרחישים בפועל מדגישים את שילובו החלק הן בטכנולוגיות מדור קודם והן בטכנולוגיות מתקדמות, ומחזקות את מעמדה בתחום.

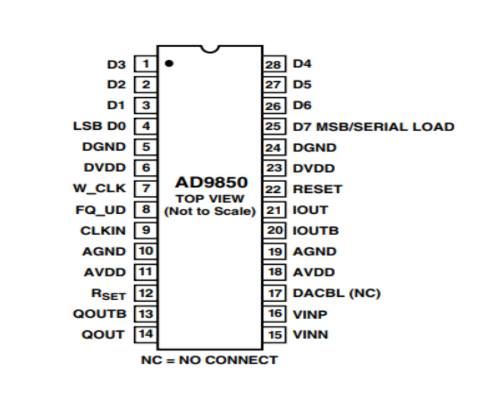

תצורת סיכה

מספר סיכה מספר	מנמונית	פוּנקצִיָה
4 עד 1, 28 עד 25	D0 ל- D7	קלט נתונים של 8 סיביות.זוהי יציאת הנתונים של 8 סיביות עבור טוען באופן איטרטיבי את תדר 32 סיביות ואת מילת השלב/הבקרה של 8 סיביות.D7 = MSB;D0 = LSB.D7 (סיכה 25) משמש גם כסיכת הקלט עבור 40 סיביות מילת נתונים סידורית.
5, 24	Dgnd	קרקע דיגיטלית.אלה הובלות החזרת הקרקע עבור מעגלים דיגיטליים.
6, 23	DVDD	אספקת מתח מתח עבור מעגלים דיגיטליים.
7	W_clk	שעון עומס מילים.שעון זה משמש לטעינת ההקבלה או מילות תדר/שלב/בקרה סדרתי.
8	FQ_UD	עדכון תדרים.בקצה העולה של השעון הזה, עדכוני DDS לתדר (או לשלב) נטענים בפנקס קלט הנתונים;זֶה ואז מאפס את המצביע למילה 0.
9	קלקין	קלט שעון הפניה.זה עשוי להיות רציף רכבת דופק ברמת CMOS או כניסת סינוס מוטה באספקת 1/2V.הקצה העולה של שעון זה יוזם פעולה.
10, 19	אגנד	קרקע אנלוגית.לידים אלה הם החזרת הקרקע עבור מעגלים אנלוגיים (DAC ומשווה).
11, 18	AVDD	מתח אספקת עבור המעגלים האנלוגיים (DAC ו- משווה).
12	RSet	חיבור ה- RSET החיצוני של DAC.ערך הנגד הזה קובע זרם הפלט בקנה מידה מלא של DAC.ליישומים רגילים (FS, iout = 10 MA), הערך עבור RSET הוא 3.9 ק"ג המחובר לקרקע.ה- RSet/iout מערכת היחסים היא iout = 32 (1.248 V/RSet).
13	Qoutb	השלמת פלט.זה השלמת המשווה תְפוּקָה.
14	Qout	פלט נכון.זהו התפוקה האמיתית של המשווה.
15	וין	כניסת מתח הפוכה.זה המשווה קלט שלילי.
16	VINP	כניסת מתח לא -הפוגה.זה המשווה קלט חיובי.
17	DACBL (NC)	קו הבסיס של DAC.זוהי התייחסות מתח בסיס DAC; המוביל הזה עוקף פנימי ובדרך כלל צריך להיחשב כ- NO התחבר לביצועים אופטימליים.
20	Ioutb	פלט אנלוגי משלים של ה- DAC.
21	Iout	פלט זרם אנלוגי של ה- DAC.
22	אִתחוּל	אִתחוּל.זוהי פונקציית איפוס הראשי;כאשר מוגדר גבוה, זה מנקה את כל הרישומים (למעט פנקס הקלט), ופלט DAC הולך לקוסינוס 0 לאחר מחזורי שעון נוספים.

דגם CAD של AD9850

סֵמֶל

עָקֵב

תכונות

תכונה	תֵאוּר
תדר שעון	25 מגהרץ
DAC על השבב ומשוואות	DAC בעל ביצועים גבוהים ומשווים במהירות גבוהה
DAC SFDR	> 50 dB @ 40 MHz AOUT
כוונון תדרים	מילת כוונון תדר 32 סיביות
ממשק בקרה	ממשק בקרה מפושט: בייט מקביל או סדרתי
פורמט טעינה	נתמך
אפנון שלב	יכולת אפנון שלב
ספק כוח	פועל באספקת חשמל בודדת 3.3 וולט או 5 וולט
צריכת חשמל (5V)	380 MW @ 125 מגה הרץ
צריכת חשמל (3.3 וולט)	155 MW @ 110 מגה הרץ
ירידה	פונקציית ההפעלה כלולה
סוג חבילה	חבילת SSOP 28 פינים במיוחד

מפרט טכני

להלן פורמט טבלה מובנה המבוסס על המפרטים הטכניים, התכונות והפרמטרים המסופקים עבור מכשירים אנלוגיים בע"מ. AD9850BRSיחד עם פרטי החלק שלה.

פָּרָמֶטֶר	עֵרֶך
סוּג	מתנד היקפי DSP, מספרי מבוקר
סטטוס מחזור חיים	הפקה (עודכן לאחרונה: לפני 3 שבועות)
זמן ההובלה של המפעל	8 שבועות
צור ציפוי	עופרת, פח
סוג הרכבה	הר השטח
חבילה / מקרה	28-SSOP (0.209, רוחב 5.30 מ"מ)
מספר הסיכות	28
טמפרטורת הפעלה	-40 מעלות צלזיוס עד 85 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
קוד JESD-609	E0
קוד PBFREE	לֹא
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	28
קוד ECCN	אוזן99
פיזור הכוח המקסימלי	480MW
מתח - אספקה	3.3V, 5V
מיקום מסוף	כָּפוּל
צורת מסוף	אגף שחף
טמפרטורת שיא מחדש	240 מעלות צלזיוס
מתח אספקה	5V
מגרש מסוף	0.65 מ"מ
להגיע לקוד תאימות	לא תואם
תֶדֶר	125 מגה הרץ
זמן בטמפרטורת השיא מחדש	20 שניות
מספר חלק בסיס	AD9850
ספירת סיכה	28
מספר תפוקות	1
סטטוס הסמכה	לא מוסמך
מתח אספקת הפעלה	3.3V
זרם אספקת תפעול	96mA
זרם אספקה ​​נומינלי	96mA
פיזור כוח	480MW
זרם אספקה ​​מקסימלי	96mA
UPS/UCS/סוג ICS היקפי	מתנד היקפי DSP, מספרי מבוקר
מספר הקטעים	10
פונקציית לוגיקה	שָׁעוֹן
צריכת חשמל	380MW
סריקת גבול	לֹא
מצב כוח נמוך	כֵּן
שיעור המרה	125 MSPs
רזולוציה (ביטים)	10 ב
רוחב המילה כוונון (ביטים)	32 ב
מֶשֶׁך	10.2 מ"מ
רוֹחַב	5.3 מ"מ
סטטוס ROHS	תואם שאינו ROHS
עופרת חופשית	מכיל עופרת

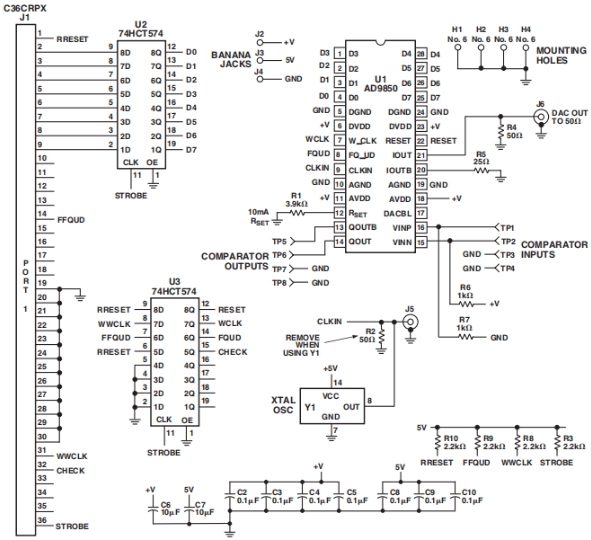

סכמטי אלקטרוני

אלטרנטיבות

תְכוּנָה	AD9850BRS (רוצ'סטר אלקטרוניקה LLC)	AD9850BRSZ (מכשירים אנלוגיים Inc)
קוד ROHS	לֹא	כֵּן
יצרן IHS	רוצ'סטר אלקטרוניקה בע"מ	מכשירים אנלוגיים inc
להגיע לקוד תאימות	לֹא יְדוּעַ	תואם
קוד JESD-609	E0	E3
טמפרטורת שיא מחדש (° C)	240	260
סטטוס הסמכה	מִסְחָרִי	לא מוסמך
סיום מסוף	עופרת פח	פח מט (SN)
תאימות מספר בסיס	4	2
תוכן מקור UID	AD9850BRS	AD9850BRSZ
קוד חבילת יצרן	RS-28	RS-28
קוד ECCN	אוזן99	אוזן99
קוד HTS	8542.39.00.01	8542.39.00.01
תיאור Samacsys	AD9850BRS	AD9850BRSZ, סינתיסייזר דיגיטלי ישיר 1250000KSPS, SSOP בן 28 פינים
יצרן Samacsys	Rochester Electronics LLC	מכשירים אנלוגיים inc

מועצת הערכה של AD9850

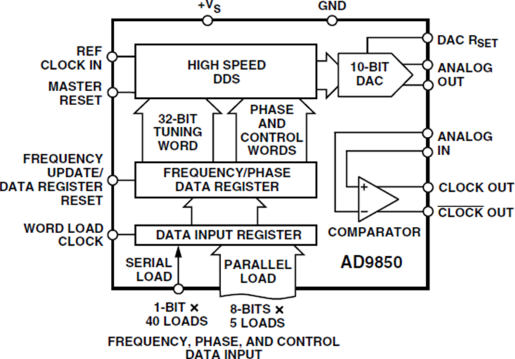

תרשים בלוק פונקציונלי

יישומים של AD9850

סינתזת גל סינוס וגמישות

ה- AD9850 מציג את יכולותיו ביצירת גלי סינוס מדויקים עם תדר הניתן להתאמה ובקרת פאזה.היכולת שלה להתאים בצורה חלקה את התדרים הופכת לגורם הרמוני בהגדרות הבדיקה והמדידה המגוונות, תוך התפשטות מחקרית ושימוש מסחרי.האלגנטיות של שינויים בשלב המהיר מסייע בשיפור קוהרנטיות האות והפחתת רעש פאזה, ובכך מחזקת את שלמות האות במערכות מורכבות.

סנכרון שעון דיגיטלי

עם יכולות התזמון המדויקות שלה, התאוששות השעון הדיגיטלי מוצאת שותף יקר ערך ב- AD9850.זה מחלץ בצורה חלקה פרטי תזמון מזרמי נתונים, ומבטיח סנכרון.זה מוכיח בעיקר מועיל בתקשורת, שבה שמירה על נאמנות נתונים במהלך ההעברה מעוררת אמון.יישומים בפועל דורשים זריזות כדי להתאים לשיעורי נתונים שונים, ויכולת ההסתגלות של AD9850 מצמצמת שגיאות מאי התאמה בתזמון.

שיפורים במערכות תקשורת

בתוך מערכות תקשורת, ה- AD9850 תורם תרומות מדהימות על ידי זיקוק תהליכי אפנון ודמפולציה.יצירת התדרים היציבה שלה תומכת בחילופי נתונים יעילים.מכשיר זה משמש לרוב כדי להגביר את בהירות האות, להדוף הפרעות ולהתאים לפרוטוקולי תקשורת מגוונים, ובסופו של דבר הופך את רשתות התקשורת עם איכות האות והטווח המשופרים.

דיוק דיגיטלי בייצור קוד ADC

השימוש ב- AD9850 לייצור קוד ADC מבוקר דיגיטלית מדגיש את הדיוק שלו בתרגום אותות אנלוגיים לקודים דיגיטליים.זה ממלא תפקיד רציני במערכות רכישת נתונים הדורשות ייצוג אותות דיגיטלי מדויק.האמינות והדיוק של ה- AD9850 מקלים על רזולוציה גבוהה והמרה נאמנה של אותות משתנים במהירות, וממצקים את תפקידה בזירות דיוק גבוה.

מתנד מקומי זריז

כמתנד מקומי זריז, ה- AD9850 תומך במאמצי מאמץ הדורשים שינויים ויציבות תדרים מהירים, כמו מכ"מים ומכשירי בדיקה.השימוש ב- AD9850 יכול להעלות את ביצועי המערכת, ולאפשר התאמות מהירות לתנאים מתפתחים ולשמור על דיוק המערכת לאורך זמן, ובכך לסלול את הדרך לחידושים טכניים העומדים על הקורס.

יַצרָן

אנלוגי מכשירים, Inc. (ADI), הידועה בזכות יכולת ההמצאה שלה בהתקדמות אנלוגית ואותית מעורבת מאז 1965, מיקמה את עצמה בעקביות כמובילה בהמרת אות אלקטרונית.רכיביה ממלאים תפקיד מרכזי בחיבור העולמות הפיזיים והדיגיטליים, ומגיעים ליותר מ 100,000 לקוחות ברחבי העולם.מוצרים אלה הופכים צליל, אור, תנועה וטמפרטורה לאותות חשמליים, ומעשירים את היכולות של מכשירים אלקטרוניים רבים.הטכנולוגיה המתקדמת של ADI מחלחלת למגזרים מגוונים בתקשורת, שירותי בריאות, רכב ואלקטרוניקה צרכנית.

גיליון נתונים PDF

AD9850BRS גיליונות נתונים:

AD9850.PDF

AD9850BRSZ גיליונות נתונים:

AD9850.PDF

שאלות נפוצות [שאלות נפוצות]

1. האם ניתן להשתמש ב- AD9850/1 להעברת רדיו?

AD9850 מוכיח כבחירה משכנעת לבניית משדר בעל עוצמה נמוכה.זה מקל על שידורים קצרים לטווח בינוני באמצעות אפנון מקשי משמרת תדרים (FSK).בתרחישים בפועל, אתה יכול לרתום את הדיוק שלו בפרויקטים של רדיו חובב, ולייעל בקפידה את הבהירות האותות והאמינות בתוך להקות תדרים שנבחרו.

2. אילו צורות גל AD9850 מסוגל לייצר?

AD9850 מיומן לייצור צורות גל שונות כמו סינוס, ריבוע ומשולש.תוך שימוש ביכולותיה הישירה של סינתזה דיגיטלית (DDS), אתה יכול להתאים באופן מסובך צורות גל אלה כדי לענות על צרכים ניסיוניים אלקטרוניים שונים, ולהדגיש את יכולת ההסתגלות של טכנולוגיה זו ביצירת צורת גל.

3. במה נבדלים ה- AD9850BRS מה- AD9850?

מודל AD9850BRS מבדיל את עצמו עם תכונות ייחודיות הנוגעות לטווח טמפרטורות ואריזות.הבדלים אלה מספקים יישומים בהם גורמים סביבתיים דורשים עמידות ספציפית, ומבטיחים ביצועים מתמשכים ואורך חיים בהקשרים תפעוליים מגוונים.

4. לייצור צורות גל, האם צריך לבחור ב- MAX038 או ב- AD9850?

בחירה בין MAX038 ל- AD9850 תלויים בצרכים הספציפיים של היישום.תובנות מסינתזה דיגיטלית מדגישה (AD9850) או שיטה אנלוגית (MAX038) מבוססות על גורמים כמו דיוק, מדרגיות וקלות אינטגרציה.רבים מגלים כי נתיבים דיגיטליים מספקים לעתים קרובות יכולת הסתגלות משופרת ליישומים עכשוויים.

5. מהי חבילת AD9850 בחלבון?

ב- Protel, AD9850 מוצע בחבילה של DIP28.פורמט זה מוערך על הנגישות שלו בהגדרות אבות -טיפוס והגדרות חינוכיות, ומאפשר הרכבה ובדיקה יעילים במגוון סביבות פיתוח חומרה ותוכנה.
