LTC6957HMS-3#TRPBF מאגר שעון: מפרטים וגליון נתונים

מאמר זה מספק חקר ממצה של LTC6957HMS-3#TRPBF, ומציע ניתוח המשתרע על פונקציונליותו, התכונות הייחודיות והיישומים המעשיים הנרחבים שלו.אנו גם מתעמקים בתאימות הרכיב עם מגוון דרישות מערכת, עיצובי הפניה המשפרים את היישום שלו, וחלופות בר -קיימא לגמישות בעיצוב.מאמר זה נועד לספק לכם תובנות ותשובות יקרות ערך לשאלות נפוצות בנוגע למאגר שעון זה הניתן להתאמה.

קָטָלוֹג

מהו LTC6957HMS-3#TRPBF?

THE LTC6957HMS-3#TRPBF, שפותח על ידי מכשירים טכנולוגיים/אנלוגיים ליניאריים, משמש כמאגר שעון מעריץ מתוחכם.פעולתו משתרעת ביעילות עד 300 מגה הרץ, ומאכלסת סוגי קלט כמו CML, CMOS, LVDs ו- LVPECL.עם מתח אספקה ​​שמספק בין 3.15V ל- 3.45 וולט, הוא מסתגל היטב למגוון יישומים.רבים מעריכים את יכולתה לנהל פורמטי קלט מגוונים.יכולת הסתגלות זו מקלה על האינטגרציה במערכות שונות, וחוסכת את הצורך בעיצוב מחדש נרחב וטיפוח תאימות חלקה לסביבות טכנולוגיות קיימות.

הפעלה של עד 300 מגה הרץ מיישמת את ה- IC עם יישומים בתדר גבוה.זה הופך את זה להתאמה למערכות תקשורת מתקדמות, בהן תזמון מדויק וסנכרון מגדילים את אמינות המערכת ולשפר את הביצועים בשימוש מעשי.ה- IC, הכולל טווח אספקה ​​של 3.15V ל- 3.45V, שומר על פונקציונליות בתנאים שונים, הלוואת יציבות ועלולה להרחיב את אורך החיים של המכשיר.גמישות זו יכולה להעצים יישומים לשגשג בהגדרות דינמיות.

שילוב IC זה במערכת דורש תובנה לגבי המאפיינים החשמליים והאינטראקציות שלה עם רכיבים קיימים.לרוב יש צורך באיזון בין אילוצי עיצוב למטרות ביצועים, ובחירת חיץ שעון כמו LTC6957HMS-3#TRPBF יכולה לפשט את האתגרים הללו.LTC6957HMS-3#TRPBF מגלם הרמוניה של גמישות, יכולת תדר ותאימות מתח.שיקול העיצוב המהורהר שלו מתאים למקרי שימוש מגוונים, מה שהופך אותו לרכיב מוערך בעיצובים אלקטרוניים בעלי ביצועים גבוהים.על ידי שילוב IC זה, ניתן לייעל פעולות, ואולי להפחית את העלויות באמצעות ירידה במורכבות המערכת.

מאפיינים של LTC6957HMS-3#TRPBF

טווח טמפרטורות והתאמת סביבה

LTC6957HMS -3#TRPBF בנוי כדי לעמוד בטמפרטורות בין -40 מעלות צלזיוס ל 125 מעלות צלזיוס, ומאכלס פרויקטים הבודקים את גבולות סיבולת הטמפרטורה.חוסןו מבטיח ביצועים יציבים במסגרות תעשייתיות ורכב הן מהדהדות עם אלה המנווטים בסביבות תובעניות בהן תנודות הטמפרטורה הן אתגר מתמיד.

CMOs ותפוקות דיפרנציאליות

מכשיר זה מציע תפוקות במערך CMOS, המוערך ליתרונות חוסכים באנרגיה וההפרעות המינימליות שלו.יחס הקלט לפלט 1: 2, יחד עם קלט/פלט דיפרנציאלי, מגביר את שלמות האות ועמידות בפני רעש.היבטים אלה משמשים כאשר יישומים בתדר גבוה דורשים בהירות אות ללא דופי, מונע על ידי צרכים למניעת הפרעות במערכת.

גורם צורה קומפקטי ומחויבות סביבתית

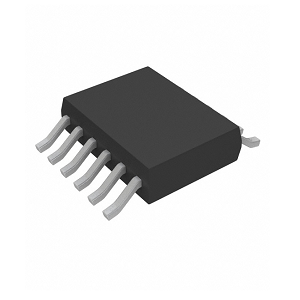

LTC6957HMS-3#TRPBF, עטוף בחבילה של 12-TSSOP, מספק פיתרון אלגנטי לעיצובים עם שטח מוגבל, תוך שילוב חלקה בלוחות קטנים יותר מבלי להתפשר על יכולת.הקפדה על תקני ROHS3 מדגישה מסירות לפרקטיקות ידידותיות לסביבה, ומשקפת מעבר גובר בתעשייה לעבר קיימות.

שיקולי חשמל ויעילות המערכת

המכשיר פועל באספקת 3.3 וולט, ומתיישר עם נורמות מתח נמוך עכשווי, ומאפשר יעילות אנרגטית ושילוב חלק עם מערכות נוכחיות.בחירת מתח זו משקפת מגמות מודרניות לקראת אופטימיזציה של צריכת החשמל תוך קיום ביצועים גבוהים.

שילוב ה- LTC6957HMS-3#TRPBF בעיצובים יכול להניב יתרונות משמעותיים, במיוחד במעשיות העדיפות יעילות ואמינות בתנאים קפדניים.הסינרגיה בין יכולות הבנייה הקומפקטיות, יכולות האות החדישות והמיינדפולנס הסביבתי שלה מציגה מכשיר זה כנכס גמיש בנוף העיצוב האלקטרוני של ימינו.

יישומים של LTC6957HMS-3#TRPBF

שימושים ראשוניים

LTC6957HMS-3#TRPBF ממלא תפקיד בהפצת שעון למערכות תקשורת, ציוד רשת ומגדרות אוטומציה תעשייתית.תרחישים אלה דורשים תזמון מדויק כדי להקל על העברת נתונים ועיבוד נתונים יעילים.בסביבות מעשיות, השגת חלוקת שעון דיוק גבוה יכולה לשפר את אמינות המערכת ואת הביצועים הכוללים.

שימושים משניים

רכיב זה מנוצל גם במכשירים רפואיים, אלקטרוניקה לרכב ומערכות חלל והגנה.בתחום הרפואי, תזמון מדויק מסייע לכלי הדמיה ואבחון, וכתוצאה מכך מדידות מדויקות ותוצאות טובות יותר של המטופלים.אלקטרוניקה לרכב נהנית מהפצת שעון אמין, התומכת במערכות מתקדמות לרכבים מודרניים, ומשפיעה על בטיחות וגם על חדשנות.ענפי תעופה וחלל והגנה תלויים בתזמון מדויק לפעולות שבהם אפילו שגיאות קלות יכולות להיות חשובות.

מודולים מיוחדים

LTC6957HMS-3#TRPBF משתלב עם מיקרו-בקרים, FPGAs ו- ASIC, עונה על צרכי חלוקת שעון במהירות גבוהה.הכללתו במערכות אלה מקלה על עיבוד נתונים מהיר ומשפרת את הסנכרון.שילוב חלק במערכות מורכבות משפיע ישירות על יעילות המערכת ופונקציונליות.

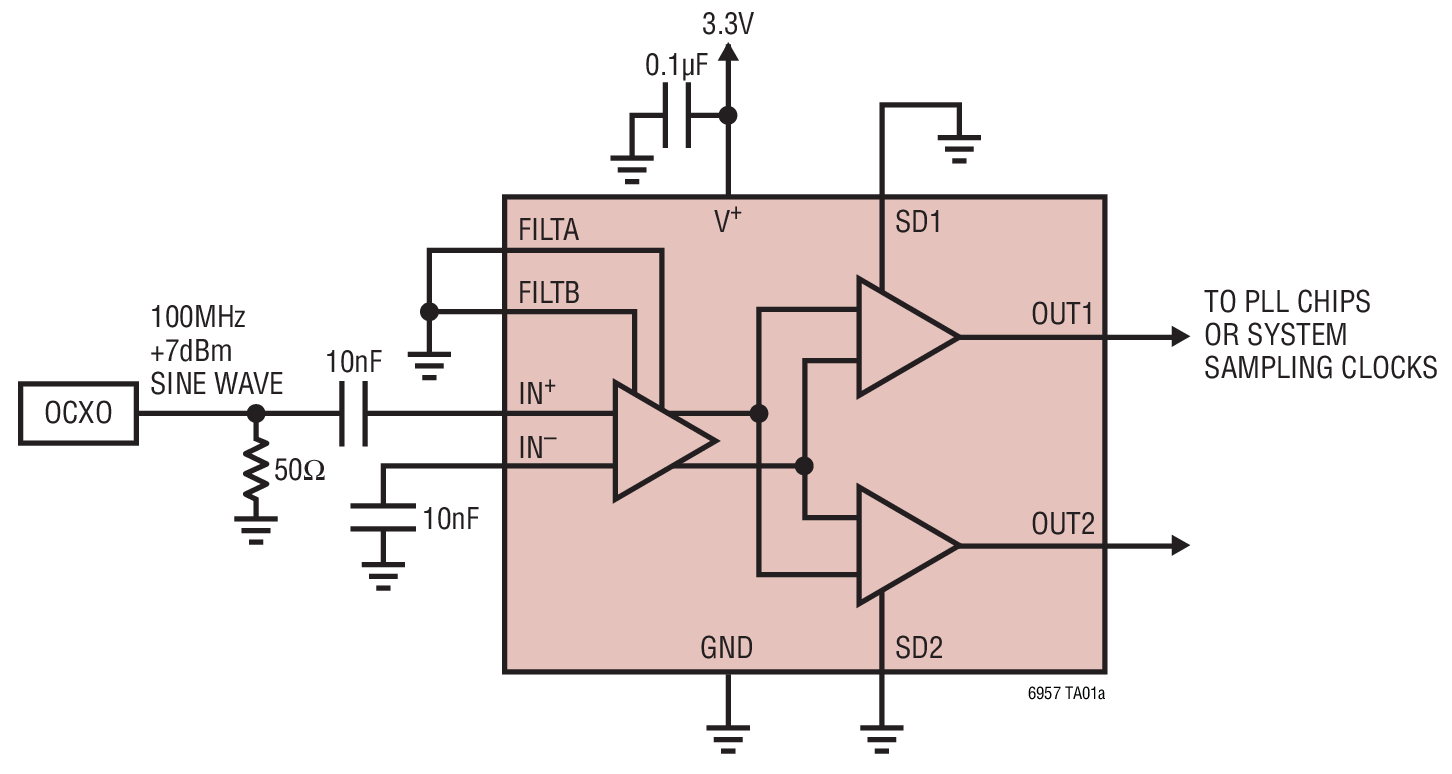

LTC6957HMS-3#TRPBF עיצובים הפניה

מערכות רכישת נתונים במהירות גבוהה

במערכות רכישת נתונים במהירות גבוהה, עיצובי התייחסות משפרים את היעילות והדיוק, מבטיחים את שלמות הנתונים ומזעור החביון.עיצובים אלה רותמים אלגוריתמים לעיבוד אותות מתקדמים לתפוקה רבה יותר ולרזולוציה משופרת.על ידי חיבוק טכניקות סינון אדפטיביות, מערכות מצמצמות ביעילות את הרעש, ומעלות את הביצועים.

סנכרון שעון תקשורת אלחוטית

השגת סנכרון שעון מדויק ברשתות תקשורת אלחוטית מסתמכת על עיצובי עיון.סנכרון זה מאפשר העברת נתונים חלקה, הפחתת אובדן מנות וריצוד.שימוש בלולאות נעילות שלב (PLLS) ושיטות סנכרון דומות מאפשרת קישוריות יציבה אפילו בסביבות התובעניות ביותר.יישומי רשת עירונית חושפים כי ניהול בקפדנות של משתני עיבוד זמן מגביר את יעילות ההעברה.

יישומי מערכת מכ"ם PLL

במערכות מכ"ם, יישומי PLL בעיצובי התייחסות תומכים בסינתזה ומודולציה של תדרים מדויקים.עיצובים אלה משפרים גילוי ומעקב אחר יעדים באמצעות עיבוד אותות קוהרנטיים.תובנות של פעולת שדה מדגישות את האופטימיזציה של פרמטרים של פילטר לולאה להשגת זמני נעילה מהירים ולשמור על יציבות המערכת לתגובה מהירה ויישומי אמינות גבוהה.

LTC6957HMS-3#מפרטי TRPBF

סוּג	פָּרָמֶטֶר
זמן ההובלה של המפעל	16 שבועות
חבילה / מקרה	12-TSSOP (0.118, רוחב 3.00 מ"מ)
תדר (מקסימום)	300 מגה הרץ
אריזה	קלטת וסליל (TR)
קוד JESD-609	E3
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
קוד ECCN	אוזן99
סיום מסוף	פח מט (SN)
מיקום מסוף	כָּפוּל
טמפרטורת שיא מחדש (צלזיוס)	260
מתח אספקה	3.3V
Temp@שיא Refow טמפרטורה-מקס (ים)	30
תְפוּקָה	CMOS
מספר המעגלים	1
יחס - קלט/פלט	1:02
מֶשֶׁך	4.039 מ"מ
סטטוס ROHS	תואם ROHS
סוג הרכבה	הר השטח
השטח על פני השטח	כֵּן
טמפרטורת הפעלה	-40 מעלות צלזיוס -125 מעלות צלזיוס
פורסם	2013
סטטוס חלק	פָּעִיל
מספר הסיומות	12
מאגר Fanout (הפצה)	כֵּן
מתח - אספקה	1.5V-3.45V
צורת מסוף	אגף שחף
מספר הפונקציות	1
מגרש מסוף	0.65 מ"מ
מספר חלק בסיס	LTC6957
ספירת סיכה	12
קֶלֶט	CML, CMOS, LVDS, LVPECL
דיפרנציאלי - קלט/פלט	כן/לא
רוֹחַב	3 מ"מ

LTC6957HMS-3#TRPBF חלקים אלטרנטיביים

• LTC6957HMS-2#TRPBF: מאגר שעון עם יחס 1: 1 קלט לתפוקה.

• LTC6957HMS-4#TRPBF: מאגר שעון הכולל יחס 1: 4 קלט לתפוקה.

• LTC6957HMS-5#TRPBF: מאגר שעון מעוצב עם יחס 1: 5 קלט לתפוקה.

מַסְקָנָה

הניתוח המקיף של LTC6957HMS-3#TRPBF המסופק במאמר זה מציע צלילה עמוקה ביכולותיו, למפרט וביישומים נרחבים בכל תעשיות ביקוש גבוהות.החל מהפצת שעון חזק במערכות תקשורת ועד דרישות תזמון מדויקות בחלל והגנה, חיץ שעון זה מדגים גמישות ויעילות.בחינת עיצובי ההתייחסות שלה וחלקים אלטרנטיביים לא רק מדגישה את יכולת ההסתגלות של הרכיב לצרכים טכנולוגיים מתפתחים, אלא גם מבטיחה שיש לך את המידע הדרוש לקבלת החלטות מושכלות בעת שילוב IC זה במערכות מורכבות.ככל שהטכנולוגיה מתקדמת, LTC6957HMS-3#TRPBF בולט כרכיב ליבה בשיפור ביצועי המערכת ואמינות המערכת, ומדגים את ערכו בנופי עיצוב אלקטרוניים עתידיים ועתידיים כאחד.

גיליון נתונים PDF

LTC6957HMS-3#TRPBF גיליונות נתונים:

LTC6957-1,2,3,4 גיליון נתונים. PDF

אריזות קלטת וסליל

Mult dev Mark Chg 4/Feb/2020.pdf

שאלות נפוצות [שאלות נפוצות]

1. מהו תדר ההפעלה המרבי של LTC6957HMS-3#TRPBF?

מכשיר זה מנהל תדרים של עד 300 מגה הרץ, מה שהופך אותו למגוון ליישומים כמו מערכות תקשורת ועיבוד אותות.טיפול בתדרים גבוהים מסמל עיצוב חזק, שימוש בסביבות מדויקות.בפועל, פירוש הדבר הוא ביצועים עקביים ואמינים, במיוחד בתנאים דרישה גבוהה.

2. האם ניתן להשתמש ב- LTC6957HMS-3#TRPBF עם אותות קלט LVPECL?

כן, זה תומך בכניסות LVPECL, בין סוגי אותות אחרים.תמיכה ב- LVPECL מועילה להעברת נתונים במהירות גבוהה, שיפור מרווח הרעש ושלמות האות.תאימות זו מועילה במערכות מורכבות, ומסייעת להפחתת שגיאות.תכונות כאלה מעשיות בהפחתת זמן השבתה והבטחת פעולות חלקות בתרחישים מגוונים.

3. מהי צריכת החשמל האופיינית של LTC6957HMS-3#TRPBF?

המכשיר פועל באספקת 3.3 וולט, מתגאה בצריכת חשמל נמוכה, ומושכת בהקשרים רגישים לאנרגיה.יעילות זו קוצצת את עלויות התפעול ומפחיתה את החום, מאריך את תוחלת החיים ואמינות.בתרחישים שבהם יעילות הכוח משפיעה על תקציבים, תכונה זו מקדמת פרקטיקות בר -קיימא לאורך זמן.
