חיישן IMU של LSM6DS3: Pinout מקיף, תכונות וניתוח גיליון נתונים

במאמר זה אנו חופרים את חיישן LSM6DS3 המגוונת, מכשיר קומפקטי המשלב מד תאוצה דיגיטלית של 3 צירים וג'ירוסקופ, אידיאלי ליישומים הדורשים מעקב אחר תנועה מדויקת וצריכת חשמל נמוכה.זה מכסה גם את גיליון הנתונים של החיישן, תצורת הסיכה והשימושים המגוונים של החיישן, ומציע תובנות מעשיות כדי לסייע במקסום יכולותיו.עם תכונות מתקדמות המותאמות למציאות מוגברת, מערכות ניווט ומכשירי IoT, LSM6DS3 מהונדס כדי לשפר את היעילות העיצובית ולהעביר ביצועים חזקים על פני אלקטרוניקה צרכנית ויישומים תעשייתיים.המשך לקרוא כדי לחקור את היתרונות הטכניים שלה, יישומים פוטנציאליים וכיצד הוא יכול להעלות את החוויות שלך באמצעות גילוי תנועה אמין ברזולוציה גבוהה.

קָטָלוֹג

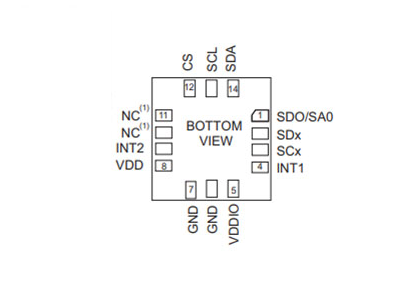

תצורות סיכה

פִּין#	שֵׁם	פונקציה מצב 1	פונקציה של מצב 2
1	SDO/SA0	פלט נתונים סידורי של SPI 4-Wire (SDO)	פלט נתונים סידורי של SPI 4-Wire (SDO)
		I²C פחות משמעותי של כתובת המכשיר (SA0)	I²C פחות משמעותי של כתובת המכשיר (SA0)
2	SDX	התחבר ל- VDDIO או GND	I²C Master Serial Master (MSDA)
3	SCX	התחבר ל- VDDIO או GND	I²C Master Clock Clock (MSCL)
4	Int1	הפרעה ניתנת לתכנות 1
5	Vddio (1)	ספק כוח לסיכות קלט/פלט
6	GND	אספקה ​​0 V.
7	GND	אספקה ​​0 V.
8	Vdd (2)	ספק כוח
9	Int2	הפרעה ניתנת לתכנות 2 (נתוני INT2Y מאפשרים (DEN))	הפרעה ניתנת לתכנות 2 (נתוני int2y מאפשרים (דחייה))
			I²C אות סנכרון חיצוני של I²C (MDRDY)
10	NC (3)	השאירו ללא קשר
11	NC (3)	השאירו ללא קשר
12	CS	בחירת מצב I²C/SPI	בחירת מצב I²C/SPI
		(1: מצב סרק SPI / I²C תקשורת מופעלת; 0: SPI מצב תקשורת / I²C מושבת)	(1: מצב סרק SPI / I²C תקשורת מופעלת; 0: SPI מצב תקשורת / I²C מושבת)
13	SCL	שעון סידורי I²C (SCL)	שעון סידורי I²C (SCL)
		שעון יציאה סדרתי SPI (SPC)	שעון יציאה סדרתי SPI (SPC)
14	SDA	I²C נתונים סידוריים (SDA)	I²C נתונים סידוריים (SDA)
		קלט נתונים סידורי SPI (SDI)	קלט נתונים סידורי SPI (SDI)
		פלט נתונים סידורי של ממשק 3-חוטים (SDO)	פלט נתונים סידורי של ממשק 3-חוטים (SDO)

דגמי עיצוב LSM6DS3

עיצוב טביעת רגל

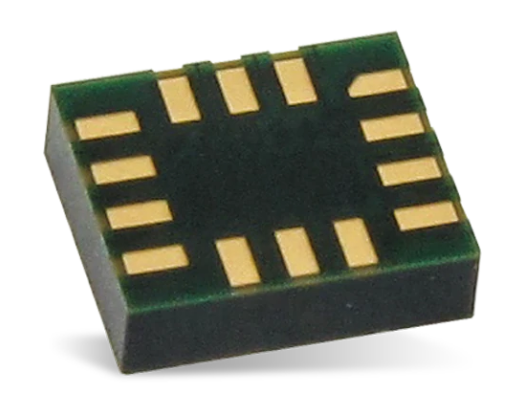

מודל מבני תלת -ממדי

סקירה כללית של LSM6DS3

ה LSM6DS3 הוא תאוצה דיגיטלית תלת -ממדית מגוונת וג'ירוסקופ, המוערך על צריכת 1.25 mA בלבד.קצב נתוני הפלט המרבי של 1.6 קילו הרץ תומך ביישומים עם דרישות תנועה מדויקות, ומושך בעיקר את אלה המחפשים יכולות מעקב קפדניות.עם המיקוד הנמוך שלו, המכשיר מרחיב את אורך החיים של הסוללה ושומר על פעולה רציפה.היבט זה מועיל מאוד למכשירים כמו לבישים וגאדג'טים ניידים, שבהם אתה מחפש תקופות פעילות ארוכות יותר לפני הטעינה.החיישן משלב איתור תנועה מתקדם, מעלה את המעורבות שלך ואת פונקציית המכשיר הכללי שלך.על ידי פועל במצב של עוצמה נמוכה רציפה, הוא עוקב בצורה חלקה על תנועות, ומאפשר יישומים כמו מעקב אחר כושר וזיהוי מחוות לפרוח.התוצאה היא הבנה מעמיקה יותר של האופן בו הטכנולוגיה פועלת כבעלת ברית בתחום הבריאות האישית והשגרה היומית.

מפרטים טכניים

להלן טבלה המסכמת את המפרט הטכני, התכונות והפרמטרים של ה- Stmicroelectronics LSM6DS3TRיחד עם מידע על מצב מחזור החיים שלו ורכיבים דומים ..

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 7 חודשים)
זמן ההובלה של המפעל	16 שבועות
צור ציפוי	זָהָב
הַר	הר השטח
סוג הרכבה	הר השטח
חבילה / מקרה	מודול 14-VFLGA
מספר הסיכות	14
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	קלטת חתוך (CT)
סִדרָה	אינמו
קוד JESD-609	E4
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	3 (168 שעות)
מספר הסיומות	14
קוד ECCN	אוזן99
קוד HTS	8542.39.00.01
מיקום מסוף	תַחתִית
צורת מסוף	קַת
מספר הפונקציות	1
מתח אספקה	1.8 וולט
מגרש מסוף	0.5 מ"מ
מספר חלק בסיס	LSM6D
סוג פלט	I2c, spi
מתח אספקה ​​מקסימלי	3.6V
מתח אספקה ​​דקות	1.62V
אנלוגי IC - סוג אחר	מעגל אנלוגי
סוג חיישן	תאוצה, גירוסקופ, טמפרטורה, 6 ציר
גוֹבַה	860 מיקרומטר
מֶשֶׁך	3 מ"מ
רוֹחַב	2.5 מ"מ
להגיע ל- SVHC	אין SVHC
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

מאפייני מפתח של LSM6DS3

תכונה	פרטים
צריכת חשמל	0.9 mA במצב רגיל משולב;1.25 מא בשילוב מצב בעל ביצועים גבוהים עד 1.6 קילו הרץ
חוויה "תמיד-על"	צריכת חשמל נמוכה הן עבור מד תאוצה והן ג'ִירוֹסקוֹפּ
FIFO חכם	עד 8 kbyte על בסיס מערך תכונות
תאימות אנדרואיד	תואם את אנדרואיד K ו- L
תיקוני חיישנים מגנטיים	גיהוץ קשיח ורך לחיישן מגנטי חיצוני תיקונים
תאוצה בקנה מידה מלא	± 2/± 4/± 8/± 16 גרם
גירוסקופ בקנה מידה מלא	± 125/± 250/± 500/± 1000/± 2000 DPS
מתח אספקה ​​אנלוגי	1.71 V עד 3.6 וולט
אספקת iOS עצמאית	1.62 V.
עָקֵב	קומפקטי: 2.5 מ"מ x 3 מ"מ x 0.83 מ"מ
מִמְשָׁק	SPI/I2C עם סנכרון נתוני מעבד ראשי
חיישן טמפרטורה משובץ	כֵּן
הַתאָמָה	ECOPACK®, ROHS ו- "ירוק" תואם

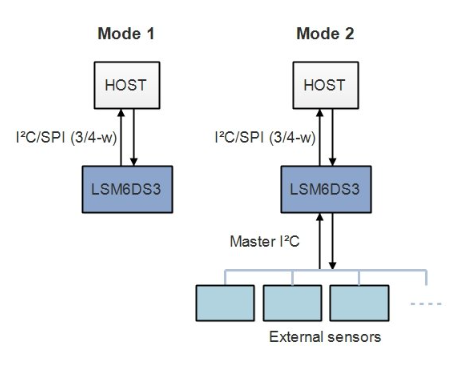

אפשרויות חיבור עבור LSM6DS3

יישומים מורחבים של LSM6DS3

פדומטרים ודלפקי צעד

הועסק בהרחבה בפדומטרים ובמדלפקים שלבים, הדיוק הגבוה של LSM6DS3 בגילוי תנועה הופך מעקב אחר פעילות רגילה לחקירה אישית של תובנות כושר.ספירת צעד מדויקת, השזורה לחיי היומיום, משמשת לעתים קרובות כמניע שקט, ומעודדת אותך לקצב קבוע בשגרת האימונים שלך.התאמות הרגישות המדויקות של החיישן משפרות משמעותית את דיוק המכשיר, מה שהופך את כל הצעד לספור ליעדים אישיים.

גילוי תנועה והטיה

במשחקים ובמציאות מדומה, הגילוי הניואנס של תנועה והטיה מעלה את מסע המשתמש.החיישן לוכד את התנועות העדינות ביותר, מה שהופך את המשחק למטופח ואינטואיטיבי.מעבר למשחקים, יכולות אלה זורחות גם בייצוב תמונות ובמציאות מוגברת, תוך יצירת אינטראקציות המהדהדות את נזילות ותגובתיות.

ניווט מקורה

במבנים גדולים שבהם GPS מערער, ​​LSM6DS3 מציע בן לוויה אמין לניווט מקורה.זה מסייע בהצבת מיקומים בתוך קניונים מרווחים ושדות תעופה סואנים, ומבטיח כי ניווט חסר הפרעה.בקמעונאות, טכנולוגיה זו מעשירה את מסע הלקוחות, ומספקת שירותים מבוססי מיקום שהם מדויקים וניתנים לניהול.

הקשור לאיתור

מכשירים חכמים מודרניים מאמצים איתור ברז, מציינים את החוויה שלך באמצעות בקרת מחוות אינטואיטיבית.החיישן מצטיין בזיהוי דפוסי הברז המורכבים, תוך התחשבות בחידושים בממשקים שלך.אתה יכול לרתום את היכולת הזו, לתכנן תכונות קיצור דרך המפשטות משימות - החל מצילום תמונות ועד לענות על שיחות - באלגנטיות שמרגישה כמעט אינסטינקטיבית.

מכשירי IoT

במערכות אקולוגיות של IoT, שילוב ה- LSM6DS3 מגביר את איסוף הנתונים ועיבוד התחכום, ומציע יוזמות טכנולוגיות חכמות.תפקידה במערכות אוטומציה ביתיות הוא בעיקר טרנספורמטיבי, מיטוב צריכת אנרגיה וחיזוק האבטחה באמצעות גילוי תנועה נלהב.ניתוח דפוסי תנועה מאפשר יצירת סביבות הסתגלות ומגיבות, ומאפשר לטכנולוגיה להתמזג בצורה חלקה עם החיים הביתיים.

ניהול חשמל למכשירים כף יד

מכשירים כף יד משגשגים על צריכת אנרגיה יעילה.ה- LSM6DS3 מנהל באופן פעיל כוח על ידי איתור מחזורי שינה וערות ברמת דיוק מעודנת, הבטחת אורך החיים של הסוללה ומספקת את הציפיות שלך.זה מטפח חווית מכשיר חלקה, בה הסוללה נוגעת לדעוך ברקע.

ניטור רטט

במסגרות תעשייתיות, ניטור הרטט הופך לנוהג נדרש, לחזות כישלונות מכניים ומסייע לטיפול מונע.הדיוק של החיישן בזיהוי משמרות רטט פירושו שניתן לבצע תחזוקה באופן יזום, למזער את זמן ההשבתה ולנהיגה פעולות לכיוון יעילות שיא.

גילוי חופשי

מחשבים ניידים וסמארטפונים מצוידים בזיהוי נפילה חופשית מקבלים יתרון מגן בשמירה על רכיבים רגישים.ה- LSM6DS3 מבחן באירועים חופשיים במהירות, ומפעיל פרוטוקולי מגן.אתה יכול ליהנות משקט נפשי, מכיוון שמזער את הסיכון לנזק במהלך טיפות בלתי צפויות, ומרחיב את אורך החיים של המכשיר.

חישת אוריינטציה 6D

ברובוטיקה ובמל"טים, המשמעות של חישת אוריינטציה של 6D אינה מתמודדת - היא מבטיחה יציבות ודיוק ניווט.זרם הנתונים העשיר מ- LSM6DS3 משפר את מערכות הבקרה, ומטפח התקדמות במומחיות רובוטית.זה מניח את הקרקע לפריצות דרך בטכנולוגיות רובוטיות מתוחכמות ואמינות.

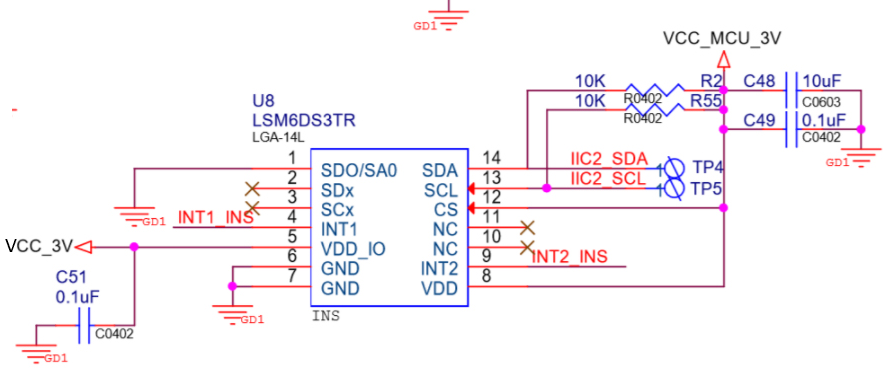

מעגל LSM6DS3

אלטרנטיבות לחיישן LSM6DS3

חֵלֶק	לְהַשְׁווֹת	יצרנים	קָטֵגוֹרִיָה	תֵאוּר
LSM6DS3TR	החלק הנוכחי	Stmicroelectronics	חיישני תאוצה	ineemo מודול אינרציאלי פלט דיגיטלי 1.8V/2.5V/3.3V 14 pin LGA T/R.
LSM6DS3	LSM6DS3TR לעומת LSM6DS3	Stmicroelectronics	חיישני תאוצה	ineemo מודול אינרציאלי פלט דיגיטלי 1.8V/2.5V/3.3V 14 pin מגש LGA
LSM303DLCTR	LSM6DS3TR לעומת LSM303DLCTR	Stmicroelectronics	חיישני תאוצה	IMU של IMU - יחידות מדידה אינרציאליות 2.4V ל- 3.6V IO 1.8V
LSM303DLC	LSM6DS3TR לעומת LSM303DLC	Stmicroelectronics	חיישני תאוצה	Stmicroelectronics LSM303DLC MEMS מודול, תלת-ציר Gyroscope, Tri-Axis תאוצה, 2G, 4G, 8G, 16G, LGA, 28

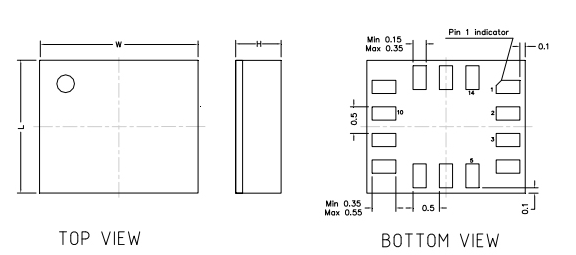

חֲבִילָה

תובנות יצרניות

Stmicroelectronics עומד כשחקן מפתח בענף המוליכים למחצה, הידוע בפתרונותיו המתקדמים בתחום.החברה מציגה מומחיות בתחומים כמו יכולות חדשנות של סיליקון, שילוב מערכות ויכולות ייצור.חוזקות אלה מציבות אותו בקצה המוביל של טכנולוגיות המערכת המודרניות-על-על-שבב (SOC), המשמשות להתכנסות הטכנולוגית של ימינו.Stmicroelectronics מוקדשת לשיפור ביצועי השבבים תוך הפחתת צריכת אנרגיה ועלויות.יוזמות המחקר המתמשכות שלהם מדגישות את החשיבות של מיניאטוריזציה ושיפור השימוש בכוח, תוך התייחסות לצרכים הדינמיים של שווקים מתעוררים.
