הבנת צורות גל מרובעות באלקטרוניקה

צורות גל מרובעות הן חלק גדול מאיך שמכשירים אלקטרוניים עובדים, במיוחד במערכות העוסקות באותות דיגיטליים.צורות גל אלה פשוטות בצורתם אך שימושיות מאוד, עוברות בין רמות גבוהות ונמוכות בתבנית נקייה וחוזרת.תוכלו למצוא אותם בדברים כמו טיימרים, שעונים, מחוללי קול ומערכות בקרה.במאמר זה תלמד מהן צורות גל מרובעות, מלבניות ודופק, איך הם נראים וצלילים ואיך הם משמשים במעגלים אמיתיים.תוכלו גם לראות כיצד בנויים גלים מרובעים באמצעות גלי סינוס, וכיצד לייצר אותם באמצעות כלים שונים כמו טיימרים, מיקרו -בקרים ומחוללי אות.בין אם אתה פשוט סקרן או עובד על פרויקט, מדריך זה יעזור לך להבין טוב יותר את צורות הגל המרובעות.בואו נתחיל.

קָטָלוֹג

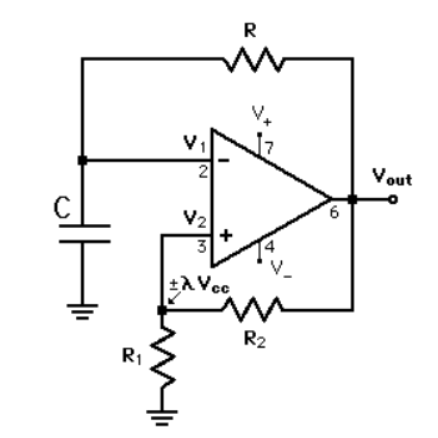

איור 1. גנרטור צורת גל מרובע

מהן צורות גל מרובעות, מלבניות ודופק?

צורות גל מרובעות, מלבניות ודופק הם סוגים של אותות שעוברים בין דוּ רמות - בדרך כלל מתח גבוה ומתח נמוךוצורות גל אלה משמשות רבות באלקטרוניקה, במיוחד ב מעגלים דיגיטליים שבהם אותות פועלים או כבויים, כמו 1s ו- 0s בבינארי.א צורת גל מרובעת הוא אחד הנפוצים ביותר.זה עובר באופן שווה בין המדינות הגבוהות והנמוכות, לבזבז את אותה פרק זמן בכל אחד.זה יוצר דפוס שנראה כמו ריבועים מושלמים כאשר נראה בתרשים, וזו הסיבה שהוא נקרא גל מרובע.

בעולם אידיאלי, השינוי בין גבוה ונמוך בצורת גל מרובעת יהיה מיידי - האות היה מצמיד ממדינה למדינה ללא עיכוב.אבל בחיים האמיתיים, שינוי זה לוקח זמן זעיר.זו הסיבה זמן עלייה (כמה מהר הוא עולה) וזמן הנפילה (כמה מהר הוא יורד) לעיתים קרובות מסתכלים מקרוב בעת ניתוח צורות הגל הללו.

כעת, בעוד שהמונח "גל מרובע" משמש לפעמים לכל צורת גל דו-דרגית, יש הבדל ספציפי.אם צורת הגל מבלה יותר זמן גבוה מאשר נמוך - או להפך - זה נקרא צורת גל מלבניתו זה עדיין עובר בין שתי מדינות, אבל העיתוי אינו שווהוזה עשוי להיות גבוה למשך זמן קצר ונמוך עבור ארוך יותר, או להפך.

איור 2. צורת גל מרובע

ואז יש את צורת גל דופקושלא כמו צורות גל מרובעות או מלבניות, פולסים לא תמיד חוזרים על עצמם.הם יכולים לקרות פעם או מדי פעם, תלוי במצב.דופק עשוי להתרחש כאשר מתח פוגע בנקודה מסוימת או כאשר אירוע כלשהו מפעיל אותו.קטניות אלה משמשות לרוב לשליחת נתונים או אותות בקרה במעגלים.

צורות גל אלה אולי נראות בסיסיות, אך הן ממלאות תפקיד גדול באופן בו מכשירים אלקטרוניים מדברים, עבד אותות ומבצע משימות מאחורי הקלעים.

איך נראית צורת גל מרובעת?

קל לזהות צורת גל מרובעת לאחר שראית אותה.יש לו צורה מאוד פשוטה וחדה - זה קופץ היישר לרמה גבוהה, נשאר שם לרגע, ואז יורד ישר לרמה נמוכהוחוזר על דפוס זה שוב ושוב.בתרשים או במסך אוסצילוסקופ, זה נראה כמו שורה של ריבועים או בלוקים מחוברים, עולה ומטה בקצב נקי וסדיר.

מה שהופך את צורת הגל המרובעת באמת "מרובעת" היא שהיא מבלה פרק זמן שווה במצב הגבוה כפי שהוא במצב הנמוךואיזון זה הוא זה שמעניק לו את שמו.אם היית מסתכל על זה כמו דפוס של מתגי אור, זה היה כמו להפעיל את האור למשך שתי שניות, למשך שתי שניות, שוב למשך שתי שניות וכן הלאה.תזמון שווה זה נקרא A 1: 1 יחס סימן למרחב - כלומר "ON" ו- "Off" Times התאמה.

למרות שהמונח "גל מרובע" מתרגל באופן רופף למדי, במונחים טכניים, אם הזמן הקדיש במצבים גבוהים ונמוכים אינו זהה, זה כבר לא צורת גל מרובעת אמיתיתוזה כאשר זה הופך לצורת גל מלבנית במקום.אבל שניהם עדיין חולקים את אותו סגנון עליון, דו-מפלסי, ההבדל הוא רק כמה זמן כל רמה נמשכת.דפוס מיתוג נקי זה הוא זה שהופך את צורות הגל המרובעות למועילות כל כך באלקטרוניקה דיגיטלית, מכיוון שהן מראות בבירור שינוי ממדינה למצב אחר.

איך נשמע צורת גל מרובע?

אם שמעתם אי פעם צורת גל מרובעת, תשימו לב שיש לה צליל חד ומאוזז - הרבה יותר אינטנסיבי מגל סינוס חלק.הקשיחות הזו נובעת מצורת הגל עצמו.מכיוון שלגל מרובע יש קפיצות מהירות ופתאומיות בין רמות גבוהות ונמוכות, הצליל שהוא מייצר הוא חיתוך יותר ופחות חלק לאוזן.

איור 3. ייצוג קול של צורת גל מרובעת

גלים מרובעים מלאים במה שנקראים תוֹרַת הַרמוֹנִיָה - אלה תדרים נוספים בשכבות על גבי הטון העיקרי.זה מה שנותן לגלים מרובעים את דמותם העשירים והמעורצים.במוזיקה או בעיצוב סאונד, זה הופך אותם לשימושיים כשאתה רוצה טון תופוס תשומת לב יותר או ייחודי.לעתים קרובות הם משתמשים בסינתיסייזרים ומכשירים אלקטרוניים מסיבה זו.בעוד שגל סינוס עשוי להישמע רך וטהור, גל מרובע עובר דרך חזק ואגרסיבי יותר, שיכול להיות נהדר כשאתה רוצה צליל שבולט.

דברים חשובים על צורות גל מרובעות

צורות גל מרובעות משמשות רבות באלקטרוניקה, במיוחד ב מעגלים דיגיטלייםואלה מעגלים איפה האותות מופעלים או כבוייםוצורת גל מרובעת מתאימה בצורה מושלמת בגלל שהיא עובר בבירור בין שתי רמות: גבוה ונמוךוזה מקל על מכשירים לקרוא ולהגיב לאות.

במערכות דיגיטליות, הרמה הגבוהה נקראת בדרך כלל "1" והרמה הנמוכה נקראת "0". אתה יכול גם לשמוע אותם מכונים גבוה ונמוךותוויות אלה עוזרות להראות כאשר האות פעיל או לא פעיל.בין אם אתה עובד עם שבבי לוגיקה פשוטים או בקרי מיקרו מתקדמים, צורות גל מרובעות הן לרוב חלק מהתהליךוהם רגילים שליטה בפעולות, שלח נתונים או שמור על זמן בסוגים רבים של מכשירים.

מכיוון שרמות המתח יכולות להשתנות מעט, רוב המערכות הגדירו טווח למה שנחשב כגבוה או נמוךוזה מאפשר למכשירים לעבוד כראוי גם כאשר האות אינו זהה לחלוטין בכל פעם.יש א כמה חלקי מפתח בצורת גל מרובעת שעליכם להבין כדי להשתמש בו כראוי.

פרק זמן

פרק הזמן אומר לך כמה זמן לוקח למחזור אחד מלא של צורת הגל לקרות.זה כולל מעבר נמוך לגבוה ובחזרה לנמוך שוב.אתה יכול למדוד את זה מקצה עולה אחד למשנהו, או מקצה נופל אחד למשנהו.גם אם העלייה או הנפילה אינם מיידיים, כלי המדידה תמיד משתמשים באותה נקודת ההדק, כך שהתוצאות נשארות מדויקות.הכרת תקופת הזמן עוזרת לך להבין כמה מהר צורת הגל חוזרת.

תֶדֶר

התדר מראה כמה פעמים צורת הגל חוזרת בשנייה אחת.זה נמדד בהרץ (HZ).אם צורת גל חוזרת אחת לשנייה, יש לה תדר של 1 הרץ.אם זה חוזר על פני אלף פעמים בשנייה, זה 1000 הרץ או 1 קילו הרץ.אתה יכול לעבור בקלות בין תדר לתקופת זמן באמצעות נוסחה פשוטה זו:

תדר = 1 מחולק לפי פרק זמן

פרק זמן = 1 מחולק לפי תדר

מִשׂרַעַת

משרעת היא גובה המתח של צורת הגל.ניתן למדוד אותו מלמטה (נמוך) לראש (גבוה).במערכות אנלוגיות, זה עשוי להיות רשום כמתח שיא או שיא לפסגה.אבל במערכות דיגיטליות, מה שחשוב יותר הוא אם האות נקרא נמוך או גבוה.

לדוגמה, במערכות TTL ישנות יותר, נמוך עשוי להיות מתח בין 0 ל 0.4 וולט.גבוה עשוי להיות בין 2 ל -5 וולט.מערכות מודרניות עשויות להשתמש במתחים נמוכים יותר, אך הרעיון הכללי נשאר זהה.מה שחשוב הוא שהאות מתאים בבירור לטווח נמוך או גבוה, כך שמכשירים דיגיטליים יכולים לדעת מה המשמעות של זה.

לאחר שתכיר את הזמן, התדר והמשרעת, תמצא את זה קל יותר לעבוד עם צורות גל מרובעות במעגלים בעולם האמיתי.צורות הגל הפשוטות הללו יכולות לעשות הרבה כאשר משתמשים בהן בדרך הנכונה.

איך צורות גל מרובעות עולות ונופלות?

צורות גל מרובעות ידועות בזכות המעברים החדים והנקיים שלהן בין רמות מתח גבוהות ונמוכות.אבל בעולם האמיתי, הקצוות האלה אינם באמת מיידיים.כל צורת גל מרובעת לוקח זמן קטן לעבור מנמוך לגובה (המכונה זמן העלייה) ומגבוה לנמוך (נקרא זמן הנפילה).תקופות מעבר קצרות אלה אולי נראות מינוריות, אך הן יכולות לעשות את ההבדל הגדול עד כמה מעגל עובד, במיוחד באלקטרוניקה דיגיטלית בה התזמון חשוב.

זמן העלייה נמדד מהנקודה בה האות מגיע ל -10 אחוזים מערכו הגבוה הסופי עד לנקודה בה הוא מגיע ל 90 אחוז.זמן הסתיו נמדד באותה צורה, אך מ -90 אחוז עד 10 אחוזים.נקודות ספציפיות אלה עוזרות להימנע מכל עיגול או רעש קל שעלולים להתרחש ממש בתחילת המעבר או בסוף.במקרים מסוימים, ייתכן שתראה מדידות שנלקחו מ -5 אחוזים ל 95 אחוז, אך זה פחות נפוץ.

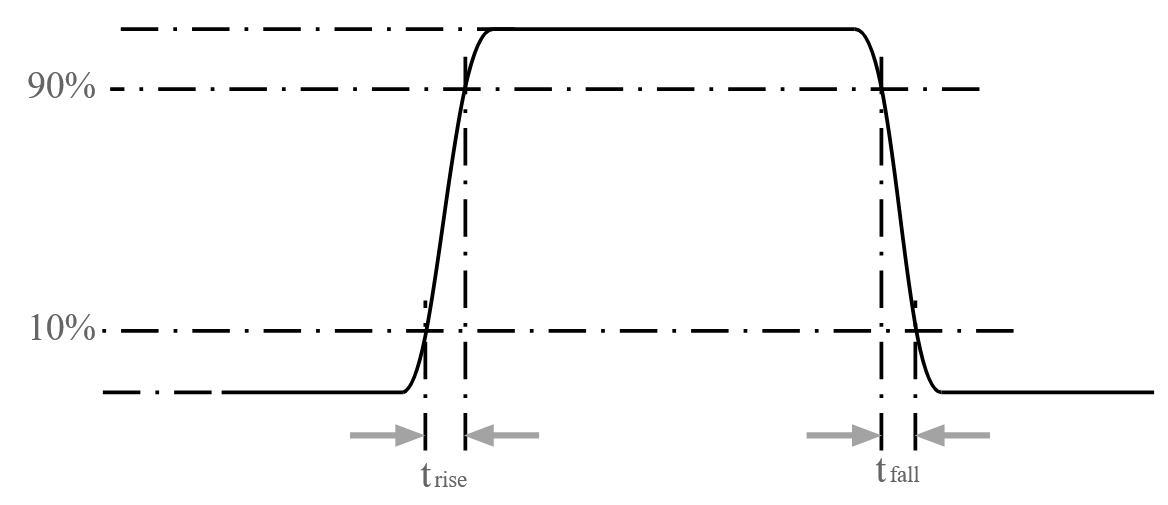

איור 4. נקודות זמן עלייה ונפילה בצורת גל מרובעת

מדידות אלה ניתנות לרוב בננו -שניות, במיוחד במערכות דיגיטליות מהירות.אם זמן העלייה או הנפילה איטי מדי, זה עלול לגרום לבעיות, כמו קרא לא נכון אותות או בעיות תזמון במעגל.זו הסיבה שלעתים קרובות תראה ערכי זמן עלייה ונפילה המפורטים במפרט של מכשירים כמו מחוללי אות או שבבי לוגיקה.

על ידי ידיעה כמה מהר צורת גל עולה או נופלת, תוכל להבין טוב יותר אם היא תעבוד בצורה חלקה בפרויקט שלך.זה עוזר גם כשאתה פתרון בעיות או מנסה לשפר את איכות האות.למרות שהשינויים הללו מתרחשים מהר מאוד, הם חלק חשוב מהאופן בו צורות גל מרובעות מתנהגות במעגלים אמיתיים.

כיצד מיוצרים צורות גל מרובעות מגלי סינוס?

במבט ראשון, צורת גל מרובעת נראית שונה מאוד מגל סינוס חלק.האחד חד וחסימה, השני רך ומעקם.אבל אם תפר את צורת הגל המרובעת בעזרת משהו שנקרא פורייה ניתוח, תראה שהיא נוצרת למעשה על ידי הוספת סדרה של גלי סינוס.זה אולי נראה מפתיע, אבל זו דרך מרתקת להבין כיצד בנויים צורות גל.

כאשר מנותחים צורת גל מרובעת, היא מתבררת כתמהיל של כמה גלי סינוס שכולם קשורים זה לזה.גלים אלה נקראים הרמוניות.הראשון, המכונה הבסיס, קובע את התדירות העיקרית של הגל המרובע.ואז באו האחרים: ההרמוני השלישי (שהוא פי שלושה מתדירות היסוד), ההרמוני החמישי, השביעי וכן הלאה.כל אחד מאלה הוא מכפיל מוזר ממוספר מהתדר הבסיסי, וכל אחד מהם מעט חלש יותר מהאחרון.

איור 5. רכיבי גל סינוס היוצרים גל מרובע

אז ככל שתוסיפו יותר הרמוניות, כך הצורה המשולבת מתחילה להיראות כמו גל מרובע.אם היה לך רק גל הסינוס הבסיסי, הוא היה נשמע ונראה כמו גל חלק.הוסף את ההרמוניות השלישית והחמישית, וזה מתחיל להיות ריבוע יותר.המשיכו להמשיך, וצורת הגל הופכת לחדה יותר ומוגדרת יותר.

מבחינה מתמטית, גל מרובע יכול לבוא לידי ביטוי כסכום גלי הסינוס ההרמוניים שלו באמצעות המשוואה הבאה:

הנוסחה הזו מראה כי גל מרובע מושלם מיוצר על ידי הוספת רק ההרמוניות המוזרות של גלי סינוס, כאשר לכל הרמוני יש פחות כוח מזה שלפניו.

איור 6 איור 6. ספקטרום תדר של צורת גל מרובעת

אם תעבירו צורת גל מרובעת דרך פילטר מעבר נמוך - החוסם את ההרמוניות הגבוהות יותר - תאבד חלק מאותה צורה חדה.הקצוות יהפכו למעוגלים, וצורת הגל כבר לא תיראה או תתנהג כמו כיכר אמיתית.הסיבה לכך היא שהרמוניות הגבוהות יותר הן אלה שנותנות לגל מרובע את הקצוות החדים שלו ומעברים מהירים.

בתרשים הספקטרום של גל מרובע, תוכלו לראות אותות חזקים ברמוניות המספר המוזר-3, 5, 7 וכן הלאה.אותות אלה יורדים בחוזק כאשר הם הולכים גבוה יותר בתדירות.לא תראה הרמוניות ממוספרות אפילו, מכיוון שגלים מרובעים אינם מכילים אותם.דפוס זה הוא חלק ממה שמאפשר לצורות גל מרובעות את המאפיינים הייחודיים שלהם הן בהתנהגות צלילית והן בהתנהגות אלקטרונית.

ההבנה כי גל מרובע בנוי מגלי סינוס עוזרת להסביר מדוע הוא מתנהג כמו שהוא עושה.בין אם אתה עובד עם צליל, אותות תזמון או פולסים לוגיים, המבנה הנסתר הזה של הרמוניות ממלא חלק גדול באופן בו צורות הגל המרובעות מתפקדות במעגלים אמיתיים.

שימושים בצורות גל מרובעות במעגלים אמיתיים

צורות גל מרובעות משמשות בסוגים רבים ושונים של מעגלים אלקטרוניים, במיוחד כאשר תזמון ובקרה חשובים.אחד השימושים הנפוצים ביותר הוא ב אותות שעוןובאלקטרוניקה דיגיטלית, כל פעולה מתוזמנת לרוב על ידי דופק שעון - צורת גל מרובעת חוזרת המספרת למערכת מתי לעבור לשלב הבא.בקרי מיקרו, מעבדים ושבבים דיגיטליים אחרים מסתמכים על קצב קבוע זה כדי לתפקד נכון.

תוכלו למצוא גם גלים מרובעים אפנון ברוחב הדופק (PWM), המשמש לשליטה במכשירים כמו מנועים, נוריות LED או אפילו אותות שמע.על ידי שינוי כמה זמן האות נשאר גבוה או נמוך במהלך כל מחזור, אתה יכול להתאים דברים כמו בהירות או מהירות מבלי שתצטרך לשנות את המתח.זה שימושי בדברים כמו בקרי מעריצים, מעגלי דימר ורובוטיקה.

גלים מרובעים נוספים במקום נפוץ מופיעים ב מעבר מעגליםואלה משמשים להפעלת רכיבים וכיבוי במהירות, כמו למשל באספקת חשמל, מערכות אפנון אות או שערי לוגיקה דיגיטלית.מכיוון שגלים מרובעים משתנים בצורה נקייה בין מצבים גבוהים ונמוכים, הם מושלמים לטיפול בסוגים אלה של פעולות מיתוג.

הם גם מועילים בדיקות וניפוי באגיםואם אתה מעצב מעגל ורוצה לבדוק כיצד הוא מגיב לאותות, גל מרובע מגנרטור פונקציות הוא לרוב הדבר הראשון שתנסה.זה עוזר לחשוף כיצד המעגל מטפל במעברים מהירים, החשובים במיוחד בעיצובים במהירות גבוהה או דיגיטלית.

כיצד לייצר צורות גל מרובעות?

ישנן מספר דרכים קלות ואמינות לייצור צורות גל מרובעות, בין אם אתה עובד על פרויקט אלקטרוניקה פשוט או לבנות מערכת מתקדמת יותר.אחד הכלים הנפוצים ביותר לכך הוא 555 טיימר ICוזהו שבב קטן וזול המשמש במשך עשרות שנים בתחביב ובמעגלים מקצועיים כאחד.כאשר הוא מוגדר במצב ASTABLE, טיימר 555 יוצר גל מרובע רציף, ותוכלו להתאים את מחזור התדר והחובה על ידי שינוי כמה נגדים וקבל.

שיטה פופולרית נוספת היא שימוש בקרי מיקרווהשבבים הניתנים לתכנות הזעירים הללו, כמו אלה בארדואינו או לוחות פיתוח אחרים, יכולים לייצר גלים מרובעים דרך סיכות הפלט הדיגיטליות שלהם.אתה יכול לכתוב חתיכת קוד קצרה שמדליקה סיכה ומכבה במרווחים קבועים.בקרי מיקרו רבים תומכים גם הם PWM (אפנון ברוחב הדופק), המאפשרת לך לשלוט בזמן הגבוה והנמוך של כל דופק - שימושי אם אתה זקוק לגל מרובע שאינו מאוזן לחלוטין.

לבקרה מדויקת יותר או גמישה יותר, תוכל להשתמש ב מחולל פונקציות אוֹ מחולל אותואלה כלים המאפשרים לך להגדיר את התדר, המשרעת וצורתם של צורת הגל, כולל גלים מרובעים.לעתים קרובות הם משמשים במעבדות או בהגדרות בדיקה בהן דיוק וטווח חשוב יותר.

ניתן ליצור גם צורות גל מרובעות באמצעות מעגלי מתנדומעגלים אלה בנויים באמצעות רכיבים כמו טרנזיסטורים, קבלים או מגברים תפעוליים.תלוי איך הם מתוכננים, הם יכולים לייצר גלים מרובעים בכוחות עצמם או בשילוב עם סוגי צורות גל אחרים.

בעולם הדיגיטלי אתה יכול אפילו ליצור צורות גל מרובעות באמצעות תוֹכנָה ואם אתה עובד עם שמע, הדמיות או עיבוד אותות דיגיטלי, אתה יכול לכתוב קוד שיוצר נתוני גל מרובעים ושולח אותם למכשיר פלט.זה נפוץ בסינתזת מוסיקה או בבדיקת מערכות מבוססות תוכנה הזקוקות לאותות תזמון.

מַסְקָנָה

צורות גל מרובעות עשויות להיראות פשוטות, אך הן ממלאות תפקיד גדול באופן בו מערכות אלקטרוניות עובדות.מתזמון ומעבר לבקרת צליל ואות, הם משמשים בדרכים רבות ושונות.ראית איך הם נוצרים, איך הם מתנהגים ואיפה הם מופיעים במעגלים אמיתיים.בעזרת הידע הבסיסי הזה, תמצא את זה קל יותר להבין או להשתמש בצורות גל מרובעות בפרויקטים שלך או בלמידה משלך.
