ADV7401KSTZ-140 מדריך מפענח וידאו: תכונות, יישומים, מפרטים וגליון נתונים

מדריך זה מסביר את כל מה שאתה צריך לדעת על ADV7401KSTZ-140.זה עובד עם תקני וידיאו רבים כמו NTSC, PAL ו- HD כמו 720p ו- 1080i.הוא מטפל גם בגרפיקה ברזולוציה גבוהה עד 1280 × 1024. עם הממירים המהירים שלה, אפשרויות פלט גמישות ותמיכה בכניסות וידאו דיגיטליות כמו HDMI, שבב זה מושלם לשימוש בטלוויזיות, מקרנים, מערכות AV ומקליטי וידיאו.מדריך זה מעביר אותך דרך התכונות שלו, איך הוא עובד, איך להגדיר אותו ואיפה ניתן להשתמש בו.

קָטָלוֹג

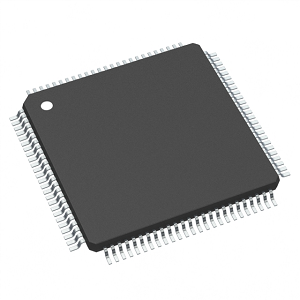

סקירה כללית של ADV7401KSTZ-140

THE ADV7401KSTZ-140 הוא מפענח וידאו מתוחכם ודיגיטציה גרפית של RGB ממכשירים אנלוגיים, שנועד לטפל בפורמטים שונים של וידאו כולל PAL, NTSC ו- SECAM, ולהמיר אותם לפורמט ITU-R BT.656 דיגיטלי.שבב זה בולט ביכולתו לפענח אותות וידאו של רכיב RGB/YPRPB ולדיגיטציה של גרפיקה של RGB עם רזולוציות של עד 1280 × 1024 במהירות 75 הרץ (SXGA).זה מוסמך על ידי ארבעה ADC של 10 סיביות הפועלים בשיעורי דגימה של עד 140 מגה הרץ, ומבטיחים תפוקת וידיאו איכותית ליישומים תובעניים.משפחת ADV7401 כוללת מספר דגמים כמו ADV7401BSTZ-110 ו- ADV7401BSTZ-80, התומכים בשיעורי הדגימה המרביים של ADC של 110 מגה הרץ ו 80 מגה הרץ בהתאמה, ומאפשר לבחור מודל המתיישר עם דרישות הרזולוציה והביצוע הספציפיות שלהם.גמישות זו הופכת את סדרת ADV7401 לבחירה ראשונה המחייבת יכולות עיבוד וידאו חזקות.

אם אתה מחפש להגביר את מערך המוצרים שלך עם פענוח וידאו בעל ביצועים גבוהים, אנו ממליצים מאוד לבצע איתנו הזמנה בתפזורת עבור ADV7401KSTZ-140.

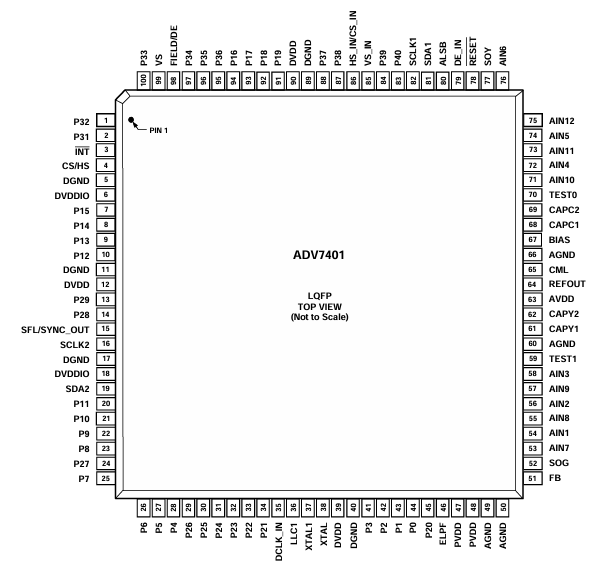

Adv7401KSTZ-140 PIN תצורת

מספר סיכה מספר	מנמונית	סוּג	פוּנקצִיָה
5, 11, 17, 40, 89	Dgnd	ז	קרקע דיגיטלית.
49, 50, 66	אגנד	ז	קרקע אנלוגית.
6, 18	DVDDIO	עמ '	מתח אספקת קלט/פלט דיגיטלי (3.3 וולט).
12, 39, 90	DVDD	עמ '	מתח אספקת ליבה דיגיטלית (1.8 וולט).
63	AVDD	עמ '	מתח אספקה ​​אנלוגי (3.3 וולט).
47, 48	PVDD	עמ '	מתח אספקת PLL (1.8 וולט).
51	פֶּנסיוֹן מָלֵא	אֲנִי	קלט שכבת -על מהיר.סיכה זו עוברת בין CVB ואותות אנלוגיים של RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 ל- AIN12	אֲנִי	ערוצי קלט וידאו אנלוגיים.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 עד p9, p12 עד p19	O.	יציאת פלט פיקסל וידאו.
33, 32, 31, 30, 29, 24, 14, 13	P22 עד P29	I/O.	יציאת קלט/פלט וידאו.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 עד p1, p10 עד p11, p20 עד p21, p31 עד p40	אֲנִי	יציאת קלט פיקסל וידאו.
3	Int	O.	לְהַפְרִיעַ.סיכה זו יכולה להיות פעילה נמוכה או פעילה גבוהה. כאשר סיביות סטטוס SDP/CP משנות סיכה זו מפעילה.מערך האירועים ש מפעיל הפרעה נמצא בבקרת משתמשים.
4	HS/CS	O.	HS הוא אות פלט סנכרון אופקי (SDP ו- מצבי CP).CS הוא אות סנכרון מורכב דיגיטלי (ויכול להיות נבחר בזמן במצב CP).
99	VS	O.	אות פלט סנכרון אנכי (SDP ו- CP מצבים).
98	שדה/DE	O.	אות פלט סנכרון שדה (כל הווידיאו המשולב מצבים).ניתן להפעיל גם סיכה זו כאות מאפשר נתונים (DE) במצב CP כדי לאפשר חיבור ישיר ל- HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/O.	סיכות קלט/פלט של נתונים סידוריים של יציאת I²C.SDA1 הם הנתונים השורה ליציאת הבקרה ו- SDA2 היא קו הנתונים של ה- VBI Readback נָמָל.
82, 16	SCLK1, SCLK2	אֲנִי	קלט שעון סידורי של יציאת I²C (קצב השעון המקסימלי של 400 קילו הרץ). SCLK1 הוא קו השעון ליציאת הבקרה ו- SCLK2 הוא קו השעון עבור יציאת הקריאה של נתוני VBI.
80	ALSB	אֲנִי	סיכה זו בוחרת את כתובת I²C עבור בקרת ADV7401 ויציאות readback VBI.ALSB מוגדר לגיון 0 מגדיר את הכתובת לכתיבה יציאת בקרה של 0x40 וכתובת Readback עבור יציאת VBI של 0x21.ALSB הגדר לוגיקה גבוה מגדיר את הכתובת עבור יציאת כתיבה לשליטה של ​​0x42 ו כתובת הקריאה של יציאת ה- VBI של 0x23.
78	אִתחוּל	אֲנִי	איפוס מערכת איפוס, פעיל נמוך.דופק איפוס מינימלי נמוך רוחב של 5 ms נדרש לאפס את מעגלי ADV7401.
36	LLC1	O.	LLC1 הוא שעון פלט נעול קו עבור נתוני הפיקסלים (הטווח הוא 12.825 מגה הרץ עד 140 מגה הרץ עבור ADV7401KSTZ-140; 12.825 מגה הרץ עד 110 מגה הרץ עבור adv7401BSTZ-110;12.825 מגה הרץ עד 80 מגה הרץ עבור ADV7401BSTZ-80).
38	XTAL	אֲנִי	סיכת קלט לקריסטל 28.63636 מגה הרץ, או יכולה להיות מונע יתר על ידי 3.3 V חיצוני 28.63636 MHz שעון מקור לשעון לשעון ADV7401.
37	XTAL1	O.	סיכה זו מתחברת לקריסטל 28.63636 מגה הרץ או מאפשרת שימוש בחיבור למתנד לשעון 3.3 V 28.63636 MHz שישמש כ- שעון עבור ADV7401.במצב קריסטל, הגביש חייב להיות בסיסי.
46	ELPF	O.	יש לחבר את מסנן הלולאה החיצונית המומלצת סיכת ה- ELPF הזו.
70	מבחן 0	NC	יש להשאיר סיכה זו ללא קשר או לחילופין לאגנד.
59	מבחן 1	O.	יש להשאיר את הסיכה הזו ללא קשר.
15	Sfl/sync_out	O.	מנעול תדר תת -מגרש (SFL).סיכה זו מכילה א זרם פלט סידורי שניתן להשתמש בו כדי לנעול את תדר המוביל המשנה כאשר מפענח זה מחובר לכל מקודד וידאו דיגיטלי של מכשירים אנלוגיים. Sync_out הוא אות הפלט SYNC הפרוס הזמין רק במצב CP.
64	Refout	O.	פלט הפניה למתח פנימי.
65	CML	O.	סיכה ברמת מצב משותפת (CML) עבור ADCs הפנימיים.
61, 62	CAPY1, CAPY2	אֲנִי	רשת קבלים של ADC.
68, 69	CAPC1, CAPC2	אֲנִי	רשת קבלים של ADC.
67	הֲטָיָה	O.	סיכת הגדרת הטיה חיצונית.חבר את המומלץ נגד (1.35 קילו) בין סיכה לקרקע.
86	Hs_in/cs_in	אֲנִי	ניתן להגדיר את התצורה במצב CP להיות HS דיגיטלי אות קלט או אות קלט CS דיגיטלי המשמש לחילוץ תזמון בחוט 5 חוטים או מצב RGB 4 חוטים.
85	Vs_in	אֲנִי	לעומת אות קלט.משמש במצב CP למצב תזמון של 5 חוטים.
79	De_in	אֲנִי	נתונים מאפשרים אות קלט.משמש בקלט דיגיטלי 24 סיביות מצב יציאה (לדוגמה, עיבוד נתוני RGB של 24 סיביות מ- DVI RX IC).
35	Dclk_in	אֲנִי	אות כניסת השעון.משמש במצב קלט דיגיטלי 24 סיביות (לדוגמה, עיבוד נתוני RGB של 24 סיביות מ- DVI RX IC) וגם ב מצב קלט דיגיטלי של CVBS.
52	SOG	אֲנִי	סנכרון על קלט ירוק.משמש במצב סנכרון משובץ.
77	סויה	אֲנִי	סנכרון על קלט LUMA.משמש במצב סנכרון משובץ.

תכונות ADV7401KSTZ-140

• • המרה אנלוגית לדיגיטלית במהירות גבוהה: ADV7401KSTZ-140 מצויד בארבעה ממירים אנלוגיים-לדיגיטליים של 10 סיביות (ADCs) שיכולים לפעול בשיעורי דגימה של עד 140 מגה הרץ.יכולת זו מאפשרת לו דיגיטציה של אותות וידאו ברזולוציה גבוהה ביעילות, מה שהופך אותו מתאים ליישומי עיבוד וידאו מתקדמים.

• • מרבב קלט אנלוגי רב -תכליתי: מכשיר זה כולל מרבב קלט אנלוגי בן 12 ערוצים הכולל תמיכה מהירה של Scart.פונקציונליות זו מאפשרת לעבור בין מקורות וידאו אנלוגיים שונים בצורה חלקה, ולהתאילן דרישות קלט מגוונות למערכות וידיאו.

• • תמיכה סטנדרטית מקיפה בווידיאו: ADV7401KSTZ-140 תומך במגוון רחב של תקני צבע וידאו, כולל NTSC, PAL ו- SECAM.זה יכול גם לעבד פורמטי וידאו רכיבים כמו 525p, 625p, 720p ו- 1080i, ולהבטיח תאימות לפורמטים ורזולוציות וידאו גלובליות שונות.

• • דיגיטציה גרפית: מסוגל לדיגיטציה של גרפיקה של RGB עד רזולוציות של 1280 × 1024 במהירות 75 הרץ (SXGA), ADV7401KSTZ-140 אידיאלי ליישומים הדורשים עיבוד גרפי ברזולוציה גבוהה, כגון מערכות מעקב מתקדמות ושילוט דיגיטלי.

• • המרת חלל צבע מתקדמת: המכשיר משלב מטריצת המרה של 3 × 3 צבע-מרחבי צבע המאפשרת המרה גמישה בין חללי צבע שונים, כמו YCRCB ל- RGB ולהיפך.תכונה זו נהדרת לשמירה על דיוק צבע ואיכות ביישומי מולטימדיה.

• • יציאת קלט דיגיטלית: ADV7401KSTZ-140 כולל יציאת קלט דיגיטלית של 24 סיביות התומכת בנתונים ממקלט DVI/HDMI ICS.תכונה זו משפרת את תאימות השבב למקורות וידיאו דיגיטליים מודרניים, ומאפשרת לשלב אותו במגוון רחב של מערכות מולטימדיה דיגיטלית.

• • ממשקי פלט לתכנות : הוא מציע ממשק פלט לתכנות שניתן להגדיר ל 12 סיביות 4: 4: 4 או 8 סיביות 4: 2: 2 פורמטים של קצב נתונים כפול (DDR).גמישות זו מבטיחה כי ניתן להתאים את התפוקה כדי לענות על צרכי יישום ספציפיים, בין אם לצורך ציוד שידור או אלקטרוניקה.

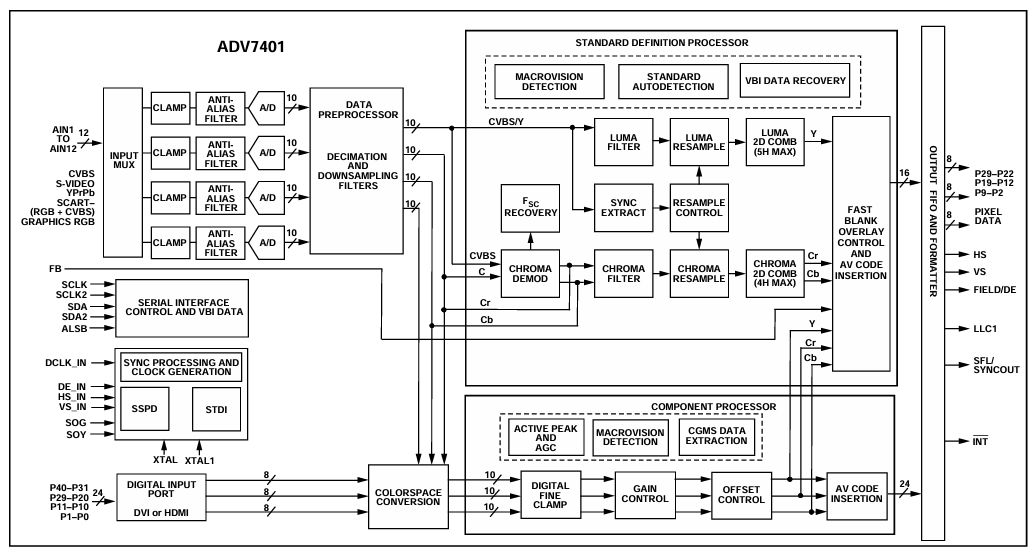

ADV7401KSTZ-140 תרשים בלוק

התרשים של ADV7401KSTZ-140 ממחיש את החסימות הפונקציונליות הפנימיות של מפענח וידאו מתקדם זה ומדגיש כיצד הוא מעבד אותות וידאו אנלוגיים שונים לפלט דיגיטלי.השבב תומך בפורמטים של קלט מרובים כגון CVBS- S-video- Ypbpr, ו RGB, כולם מנותבים דרך ה- MUX הקלט שבוחר בין 12 הכניסות האנלוגיות (AIN1 ל- AIN12).כל אות שנבחר עובר דרך א מַהְדֵק וכן פילטר נגד אליאס כדי להכין את האות לדיגיטציה על ידי אחד הממירים המשולבים של 10 סיביות אנלוגיות לדיגיטליות (A/D).

לאחר הדיגיטציה, מעובדים אותות ב מעבד מקדים נתוניםהכולל דריכה וכן מסנני דגימה למטה כדי להפחית את שיעורי הנתונים ולהכין אותות לעיבוד דיגיטלי נוסף.תלוי בסוג הקלט, הסרטון עשוי להיות מעובד דרך אחד מהם מעבד הגדרה סטנדרטי או מעבד רכיביםוTHE SD מעבד מטפל באותות מורכבים ו- S-video, מבצע משימות כמו דמויולציה של כרומה- סינון לומה וכרומה- סינון מסרק, ו דגימה מחדש, הבטחת הפרדה ברורה של רכיבי הזוהר והכרומיננטיות.זה כולל גם פונקציות כמו איתור מקרוויזיון וכן שחזור נתונים של VBIו

לווידיאו רכיב, מעבד רכיבים אחראי על פעולות כמו השגת שליטה- תיקון קיזוז, ו שיא פעיל וכן AGC התאמות.זה כולל CGMS וכן מקרוויזיון איתור נתונים לצורך תאימות להגנת העתקה.בנוסף, יש המרת מרחב צבעים להסתגל Ycbcr אוֹ RGB אותות לפורמט הפלט הנדרש.כל האותות המעובדים מתכנסים ב פלט FIFO וכן עיצוב, כאשר הם מיושרים, מעוצבים ומסונכרנים לפני שהם מפלטים כנתוני פיקסל דיגיטליים יחד עם אותות סנכרון כמו כגון HS- VS- שדה/DEואחרים.התרשים מראה גם תמיכה ב DVI אוֹ HDMI קלט דרך יציאה דיגיטלית של 8 סיביות ומוטמעים סִדרָתִי בקרת ממשק לתקשורת ותצורה.

ADV7401KSTZ-140 מפרט

סוּג	פָּרָמֶטֶר
יַצרָן	מכשירים אנלוגיים בע"מ.
אריזה	מַגָשׁ
סטטוס חלק	פָּעִיל
פוּנקצִיָה	מפענח, Digitizer
יישומים	וידאו צרכני
סטנדרטים	ITU-R BT.656, NTSC, PAL, SECAM
ממשק בקרה	סִדרָתִי
מתח - אספקה	1.65V ~ 3.6V
סוג הרכבה	הר השטח
חבילה / מקרה	100-LQFP
חבילת מכשירי ספק	100-LQFP (14x14)
מספר מוצר בסיס	ADV7401

ADV7401KSTZ-140 יישומים

טלוויזיות בהבחנה גבוהה (HDTVS)

ADV7401KSTZ-140 משמש בסוגים שונים של HDTVs, כולל דגמי LCD, DLP ™, פלזמה ו- CRT, כדי לפענח ולעבד מגוון רחב של אותות וידאו.היכולת שלה להתמודד עם תקני שידור רבים ופורמטים הופכת אותו לרכיב חשוב להבטיח תאימות רחבה ופלט וידיאו איכותי בטכנולוגיית הטלוויזיה.

מקרנים

מפענח וידאו זה הוא אינטגרלי הן במקרני LCD והן במקרני DLP, שם הוא משפר את יכולות עיבוד הווידיאו.זה מאפשר למקרנים להעביר במדויק תוכן ברזולוציה גבוהה, מה שהופך אותו לאידיאלי הן עבור מערכי קולנוע ביתי והן לסביבות מצגות מקצועיות.

קופסאות סט (STBs) עם מקליט וידאו אישי (PVR)

בתיבות Set-Top, ADV7401KSTZ-140 מאפשר פענוח של פורמטי וידיאו שונים, כדי להציג ולהקליט תוכן ממקורות שונים.תכונה זו תומכת בפונקציונליות של מקליטי וידיאו אישיים, אפשרויות צפייה והקלטה גמישות.

מקלטי שמע-וידיאו (AVRS)

השבב משפר מקלטים של שמע-וידיאו על ידי שילוב יכולות פענוח וידאו חזקות עם ניהול שמע.אינטגרציה זו טובה עבור AVRs המשמשים במערכות בידור ביתי, ומספקות חווית שמע ווידאו חלקה במכשיר יחיד.

ממירי סריקה multiformat

ADV7401KSTZ-140 משמשת בממירי סריקה multiformat כדי לסייע בהמרת אותות וידיאו בין פורמטים ורזולוציות שונות.יישום זה נהדר להבטיח תאימות ושמירה על איכות הווידיאו על פני טכנולוגיות ותקני תצוגה שונים.

מקליטי DVD עם תמיכת קלט סריקה מתקדמת

במקליטי DVD, ADV7401KSTZ-140 ממלא תפקיד על ידי פענוח ודיגיטציה של אותות וידיאו נכנסים, ותומך בכניסות סריקה מתקדמות.יכולת זו מאפשרת למקליטי DVD ללכוד ולאחסן תוכן וידיאו איכותי, ולשפר את איכות ההקלטה הכוללת.

Adv7401kstz-140 חלקים דומים

• • ADV7401BSTZ-110

• • ADV7401WBSTZ-110

• • Adv7441abstz-110

ADV7401KSTZ-140 שלבי תכנות

1. בחר את המצב הראשי המתאים (PRIM_MODE) ותקן וידאו (VID_STD): המצב העיקרי והבחירה הסטנדרטית הווידיאו חשובה מכיוון שהיא קובעת כיצד ADV7401KSTZ-140 מפרש את אות הווידיאו הנכנס.מרשם ה- Prim_Mode מזהה את הפורמט הראשי של קלט הווידיאו (למשל, NTSC, PAL), ואילו המרשם VID_STD מציין את הפרטים הסטנדרטיים (למשל, 525i, 625i).הגדרת רישומים אלה מבטיחה נכון שמפענח הווידיאו יכול להתמודד עם התכונות הספציפיות של אות הקלט, כגון קצב מסגרת ורזולוציה.

2. קבע את התצורה של שעון התפס (Latch_CLK): הגדרת שעון התפס חשובה לסנכרון עיבוד נתוני הווידיאו.על ידי תכנות ה- Latch_CLK המרשם, אתה מתאים את העיתוי של תפס הנתונים כך שיתאים לתדר שעון הפיקסלים של סרטון הקלט.שלב זה חשוב כדי להבטיח שמפענח הווידיאו יוכבל כראוי ומעבד כל פיקסל בזמן הנכון, תוך הימנעות מבעיות תזמון או שחיתות נתונים.

3. הגדר את יחס מחלקת PLL: שלב זה כרוך בהגדרה ידנית של יחס המחלק PLL (לולאה נעילה שלב) לייצור פלט שעון הפיקסלים הנכון מתדר קלט נתון.על ידי הפעלת בקרה ידנית (PLL_DIV_MAN_EN) ותכנות של PLL_DIV_RATIO, אתה יכול לכוונן את שעון הפיקסלים הפלט כך שיתאים לצרכים הספציפיים של התצוגה שלך או למערכת העיבוד הנוספת.בקרה מדויקת זו טובה לשמירה על שלמות האות וסנכרון האות בכל שרשרת עיבוד הווידיאו שלך.

4. קביעת תצורה של טווח VCO ו- PLL הגדרות משאבת טעינה: קביעת טווח המתנד של VCO (מתנד בשליטת מתח) והתאמת משאבת המטען PLL חשובים לייצוב התדר של שעון הפיקסלים שנוצר.רישומי VCO_RANGE ו- PLL_QPUMP מאפשרים לך לייעל את הביצועים של ה- PLL בתנאי הפעלה שונים, ומבטיחים כי שעון הפלט יישאר יציב ובתוך המפרט הדרוש לפענוח וידאו אמין.

5. הגדר את אורך הקו המנוהל בחינם (FR_LL): במצבים שבהם קלט הווידיאו אבוד או מופרע, הגדרת אורך הקו המנוהל חופשי מסייעת לשמור על פלט עקבי על ידי ציון אורך הקו במצב הפעל חופשי.על ידי חישוב והגדרת ה- FR_LL רישום בהתבסס על תקופת הקו הצפויה, ADV7401KSTZ-140 יכול להמשיך להוציא מסגרות וידאו עם תזמון נכון, וזה טוב ליישומים הדורשים נוכחות וידאו מתמדת.

יתרונות ADV7401KSTZ-140

תאימות לפורמט רב -תכליתי

ADV7401KSTZ-140 בולט ביכולתו לתמוך במגוון רחב של תקני וידיאו הכוללים פורמטים של NTSC, PAL, SECAM ופורמטים בהבחנה גבוהה כמו 720p ו- 1080i.זה יכול להתמודד עם גרפיקה של RGB עד לרזולוציית SXGA.תאימות רחבה זו מאפשרת להשתמש בשבב ביישומים מגוונים מבלי לדאוג לאילוצי פורמט.

עיבוד וידאו איכותי

מצויד בארבעה ADC של 10 סיביות שיכולים לדגום עד 140 מגה הרץ, ADV7401KSTZ-140 מבטיח עיבוד וידאו איכותי.יכולת זו מאפשרת לו ללכוד ולהמיר אותות וידאו בבהירות משופרת ודיוק צבע, ומספקת רבייה וידאו מעולה.זה מועיל ביישומים שבהם איכות הווידיאו חשובה, כמו למשל בהדמיה רפואית, שידורים בהבחנה גבוהה ומערכות מעקב אבטחה.

עיצוב מערכות מפושט

על ידי שילוב פונקציונליות של פענוח וידאו וגם פונקציונליות של דיגיטציה גרפית של RGB לשבב יחיד, Adv7401KSTZ-140 מפשט את עיצוב המערכת הכולל.שילוב זה מקטין את מספר הרכיבים הנדרשים בשלב התכנון, מה שמוביל לחיסכון בעלויות מבחינת חומרים והרכבה כאחד.זה גם משפר את אמינות המערכת כתוצאה מפחות חיבורים ונקודות כישלון פוטנציאליות, מה שהופך אותה לפיתרון יעיל למערכות מולטימדיה מורכבות.

אפשרויות פלט גמישות

המכשיר מציע ממשקי פלט גמישים, המסוגלים לתמוך בשני 12 סיביות 4: 4: 4 ו- 8 סיביות 4: 2: 2 פורמטים של קצב נתונים כפול (DDR).גמישות זו מאפשרת להתאים אישית את פורמט הפלט על סמך דרישות היישום הספציפיות שלהם, בין אם הם זקוקים לנאמנות צבעונית גבוהה לצורך שילוט דיגיטלי או פורמטים של פיקסל אופטימיזציה לממשקי וידאו.יכולת הסתגלות זו מבטיחה כי ניתן להשתמש ביעילות ב- ADV7401KSTZ-140 על פני אסירי קצה שונים.

ביצועים אמינים בתנאים שונים

ADV7401KSTZ-140, שנועדו לפעול בטמפרטורה תעשייתית של -40 מעלות צלזיוס ל- +85 מעלות צלזיוס, בנוי לביצוע אמין במגוון רחב של תנאים סביבתיים.איתנות זו הופכת אותו למתאים לשימוש ביישומים חיצוניים, הגדרות תעשייתיות ותרחישים אחרים שבהם תנודות הטמפרטורה מעוררות דאגה.אתה יכול לסמוך על המכשיר כדי לשמור על ביצועים עקביים, ללא קשר לאתגרים התרמיים שעלולים להתעורר בסביבות תפעוליות.

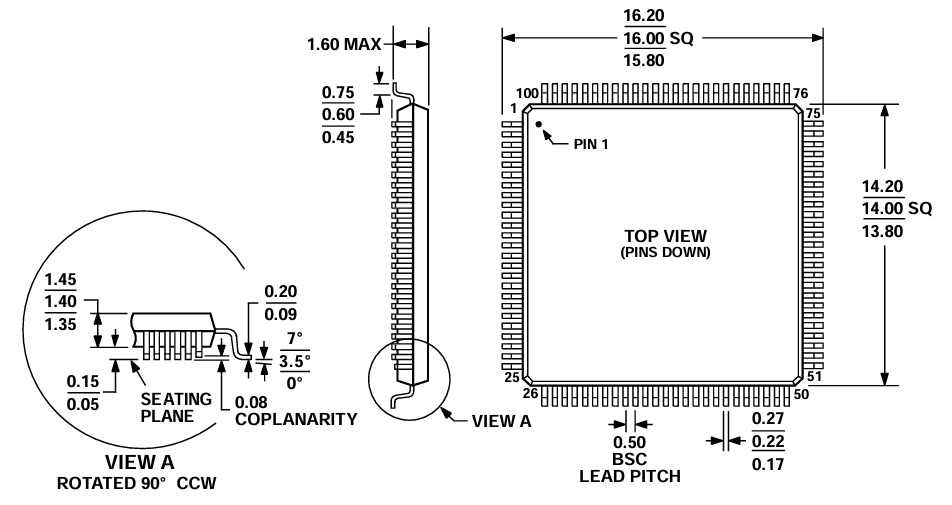

ADV7401KSTZ-140 מידות אריזה

מידות חבילה

פָּרָמֶטֶר	מימד (מ"מ)
גודל גוף (טיפוסי)	14.00 × 14.00
גודל גוף (דקות - מקסימום)	13.80 - 14.20
טווח עופרת כולל (דקה - מקסימום)	15.80 - 16.20
גובה החבילה (מקסימום)	1.6
גובה גוף (דקות - מקסימום)	1.35 - 1.45
רוחב עופרת (דקה - מקסימום)	0.17 - 0.27
מגרש עופרת (מרווח בסיסי)	0.5
גובה העמדת עופרת	0.05 - 0.15
טווח זווית עופרת	0 ° - 7 °
להוביל קוטלנריות (מקסימום)	0.08

מתווה חבילה

ADV7401KSTZ-140 יצרן

ADV7401KSTZ-140 הוא מפענח וידאו רב-מתוחני מתוחכם ודיגיטייזר גרפי המיוצר על ידי מכשירים אנלוגיים בע"מ., מנהיג ידוע בתעשיית המוליכים למחצה.מכשירים אנלוגיים ידועים בזכות החדשנות והאמינות שלהם, מתמחה בפיתוח וייצור של מגוון רחב של מעגלים משולבים ליישומי עיבוד אותות.המומחיות של החברה מבטיחה כי ADV7401KSTZ-140 מסוגל לספק פענוח וידאו בעל ביצועים גבוהים, לתמוך במגוון פורמטי וידיאו ותקני וידיאו ליישומי מולטימדיה.

מַסְקָנָה

ADV7401KSTZ-140 בולט כפתרון חזק וגמיש לדרישת משימות לעיבוד אותות וידאו.עם תמיכה בתקני וידיאו גלובליים מרובים, דיגיטציה של RGB ברזולוציה גבוהה, פורמטי תפוקה לתכנות ותפעול על פני טווחי טמפרטורה תעשייתיים, היא מספקת אמינות וביצועים בסביבות צרכניות ומקצועיות כאחד.בין אם לשיפור מערכות מולטימדיה, פשטת ארכיטקטורת עיצוב או הבטחת תאימות בפורמטים שונים, מפענח/דיגיטייזר זה מציע יתרונות.ADV7401KSTZ-140 נותר רכיב רב-תכליתי ומוכן לעתיד עבור יישומי וידאו משולבים.
