כיצד לבחור נתיכי מכה מהירה ומפוצצים איטיים כדי להגן על מעגלי חשמל

מאמר זה מסביר את ההבדלים העיקריים בין נתיכים מהיר-מכה לבין נתיכי פגיעה איטית (עיכוב זמן), כולל כיצד הם עובדים, סוגיהם, היתרונות שלהם ואיפה הם משתמשים בצורה הטובה ביותר.זה מכסה את האופן בו כל נתיך מגיב לעלייה הנוכחית, סוגי המעגלים שהם מגנים, וטיפים מעשיים לבחירת הנתיך הנכון על בסיס סוג העומס, זרם ההרשמה והרגישות לרכיב.

קָטָלוֹג

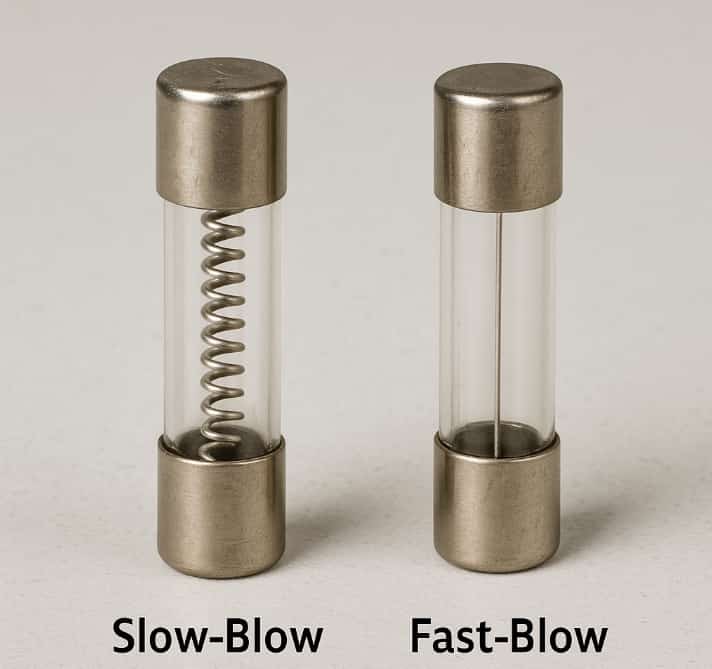

איור 1: נתיכים איטיים ומפוצצים במהירות

נתיך מהיר

נתיך מהיר בבהבה הנקרא גם נתיך מהיר הפועל נועד להגיב כמעט באופן מיידי לתנאים זרם יתר.זה מספק הגנה מיידית לרכיבים אלקטרוניים רגישים ומעגלי כוח.זה הופך אותו לאידיאלי ליישומים שבהם אפילו גל קצר עלול לגרום נזק קשה.בחירת הנתיך הנכון מהפוצץ המהיר תגן על ספקי חשמל, לוחות בקרה ומכשירי דיוק מפני מעגלים קצרים ודוקרני זרם פתאומיים.

עיקרון עבודה של נתיך מהיר מכה

נתיך מכה מהיר פועל על מנגנון פשוט אך יעיל ביותר.בתוך גופו, חוט מתכת דק או רצועה נועדו להמיס במהירות כאשר הזרם עולה על הגבול המדורג.האינרציה התרמית הנמוכה שלה גורמת לאלמנט להגיב כמעט באופן מיידי.בדרך כלל, בתוך אלפיות השנייה במהלך עומס יתר או אירוע קצר במעגל.

ככל שזרם מופרז זורם, מוליך המתכת מתחמם במהירות דרך חימום ג'ול (הפסדי I²R).ברגע שהטמפרטורה מגיעה לנקודת ההיתוך שלה, החוט נשבר וקוטע את המעגל, מנתק את זרם התקלה לפני שהוא עלול לגרום נזק.תגובה מהירה זו הופכת את נתיכי המכה המהירים המתאימים במיוחד לשמירה על מוליכים למחצה רגישים, מעגלי בקרה וספקי כוח שבהם אפילו מתח רגעי עלול להזיק.

נתיך מכה איטי

איור 2: נתיך מכה איטית

נתיך מפוצץ איטי ידוע גם כנתיך עיכוב זמן.הוא נועד לסבול נחשולים זרם משך זמן קצר מבלי לפוצץ מייד.סוג זה של נתיך שימושי במיוחד במעגלי חשמל שבהם זרמי inrush נפוצים.על ידי מתן זחלים קצרים תוך הגנה על עומסי יתר מתמשכים או מעגלים קצרים, נתיכים עם מכה איטית עוזרים לשמור על פעולה אמינה ומצמצם את המטרד במערכות תעשייתיות ואלקטרוניות.

עיקרון עבודה של נתיך מכה איטית

שלא כמו נתיכים מהירה של מכה המגיבים כמעט באופן מיידי, נתיך מפוצץ איטי משלב אלמנט מיוחד.אלמנט זה הוא לרוב חוט מפותל או חוט עם מפרק הלחמה.זה מעכב את זמן הפתיחה במהלך נחשולים קצרים.כאשר מתרחש זרם זמני זמני, אלמנט הנתיך מתחמם בהדרגה אך אינו נמס מייד.עיכוב הזמן הזה מעניק למכשירים רעבי כוח את ההזדמנות להתייצב מבלי להפריע למעגל.

אם זרם יתר נמשך מעבר לסף מעידן הזמן המעוצב, אלמנט הנתיך ממשיך לחמם דרך חימום ג'ול (הפסדי I²R) עד שהוא מגיע לנקודת ההיתוך שלו.בשלב זה, האלמנט פותח את המעגל, מפסיק את זרימת הזרם ומגן על רכיבים במורד הזרם מפני נזק.

סוגים שונים של נתיך מהיר ומפוצץ איטי

איור 3: נתיך צינורות זכוכית

• נתיכי צינורות זכוכית

אלה הנתיכים הנפוצים ביותר המפעילים מהיר, המורכבים מגוף זכוכית עם כובעי קצה מתכת.הם מאפשרים לבדיקה חזותית קלה לבדוק אם הנתיך פוצץ.יישומים אופייניים כוללים אלקטרוניקה לצרכן, מכשור וספקי חשמל במתח נמוך.

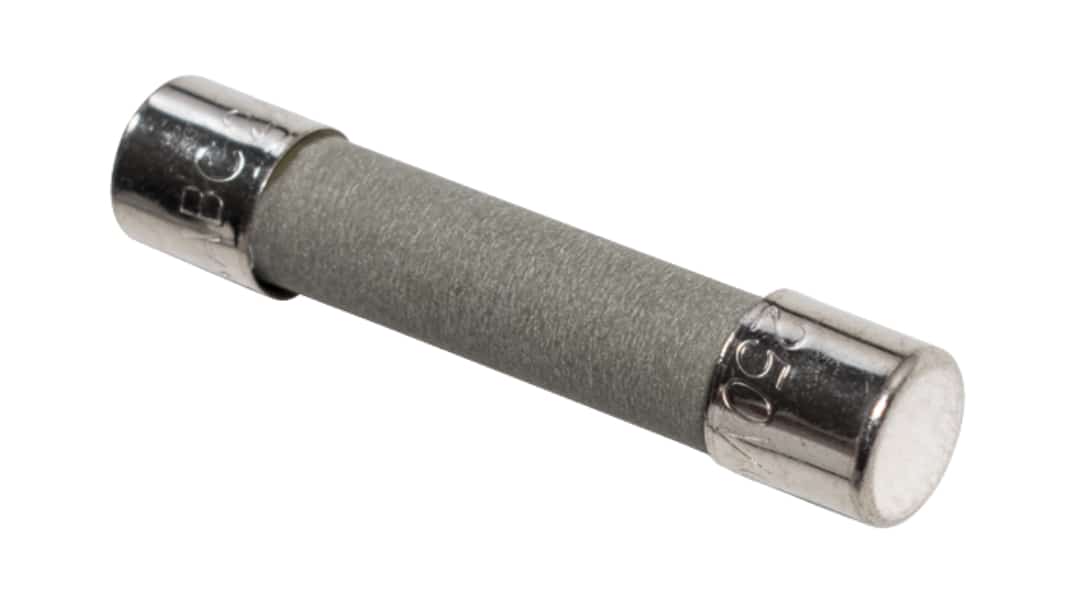

איור 4: נתיך צינורות קרמיקה

• נתיכי צינור קרמיקה

נתיכי קרמיקה מציעים דירוג הפרעה גבוה יותר ודיכוי קשת טוב יותר בהשוואה לנתיכי זכוכית.הם מועדפים על מעגלי חשמל בעלי זרם גבוה או מתח גבוה, כמו למשל בפאנלים בקרה תעשייתית, מערכות UPS ויחידות חלוקת כוח.

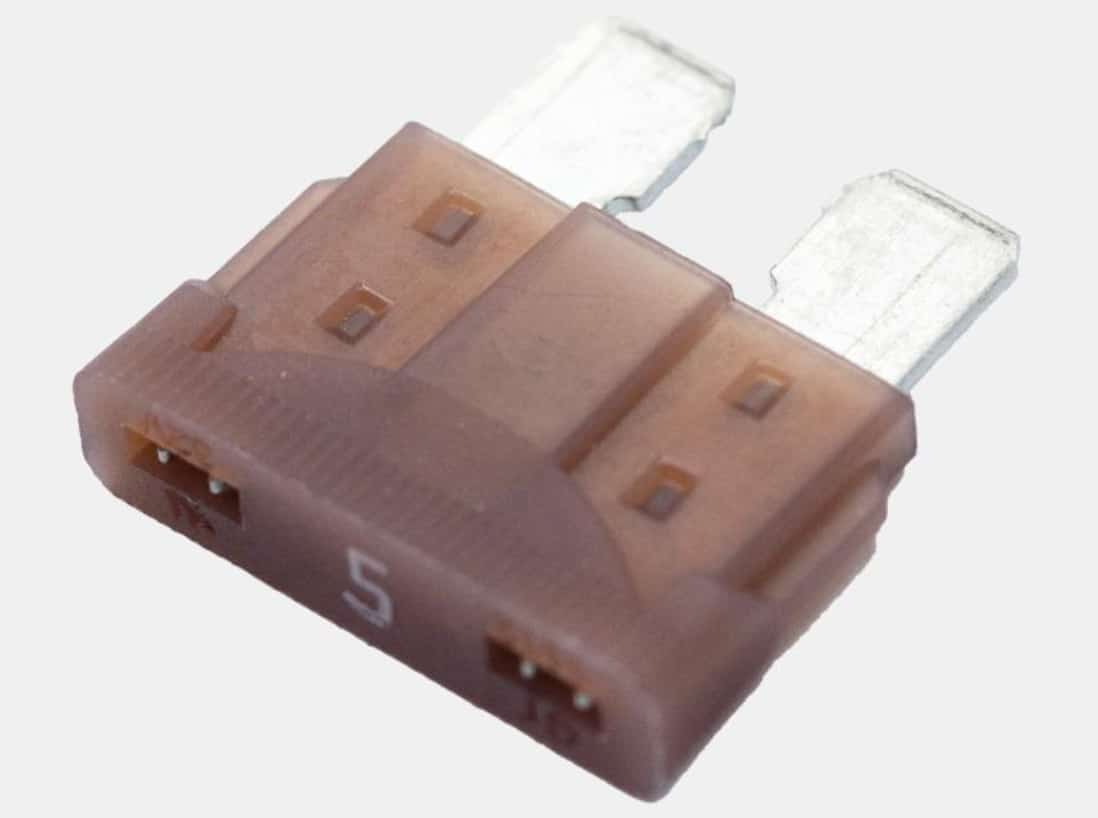

איור 5: נתיך מסוג להב

• נתיכים מסוג להב

נתיכים אלה נמצאים לעתים קרובות ביישומי DC רכב ומתח נמוך, ונמצאים מסופי פלאגין שטוחים להחלפה מהירה.אופיים הפועל במהירות מספקת הגנה מיידית לאלקטרוניקה של רכב, מודולי בקרה ומעגלי עזר.

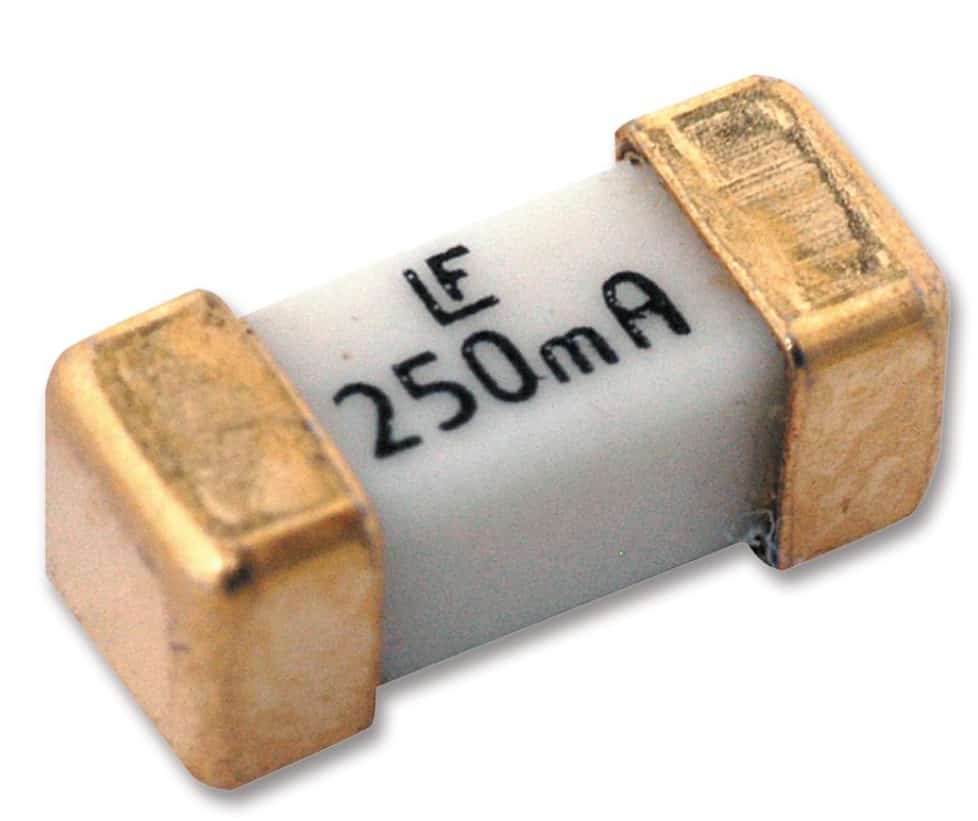

איור 6: נתיך SMD

• נתיכים של הרכבה (SMD)

נתיכים קומפקטיים אלה מיועדים עבור PCBs מודרניים והרכבת הרכבה על פני השטח.הם משמשים בדרך כלל במחשבים ניידים, מתאמי כוח ואלקטרוניקת חשמל קומפקטית הדורשים הגנה מדויקת של זרם יתר בטביעת רגל קטנה.

היתרונות של שימוש בפיזה מהירה ובנתיך מכה איטית

יִתרוֹן	נתיך מהיר	נתיך מכה איטי
1. הגנת מעגלים	מגיב במהירות לתקלות, חיתוך כוח באלפיות השנייה כדי להגן על חלקים רגישים.	מטפל נחשולים קצרים מבלי לפוצץ, ואז מגן אם עומס יתר נמשך.
2. חיי ציוד ארוכים יותר	מפסיק להזיק לזרמים במהירות, להפחית ללבוש על רכיבים.	תן לגלגלים לא מזיקים לעבור, לתת מאוזנים הגנה ותוחלת חיים ארוכה יותר.
3. פחות השבתה	תופס תקלות אמיתיות מוקדם, ונמנע ממרכז נֵזֶק.	מונע טיולי מטרד במהלך ההפעלה, שמירה על מערכות פועלות בצורה חלקה.
4. שימוש רב -תכליתי	הכי טוב לאלקטרוניקה רגישה ו מעגלי בקרה.	אידיאלי למנועים, רובוטריקים, שמע ציוד ומעגלים כבדים.
5. תאימות בטיחותית	מספק הגנה על זרם יתר מדויק לעמוד בסטנדרטים.	מגן מפני עומסי יתר תוך מתן אפשרות נחשולים רגילים, מבטיחים אמינות.

יישום נתיך מהיר ומפוצץ איטי

נתיכים מהיר-מפוצץ ומכה איטית משמשים על פני מגוון רחב של מערכות חשמל ואלקטרוניות כדי לספק הגנה אמינה של זרם יתר וקצר מעגל.בחירת סוג הנתיך המתאים ליישום שלך מסייעת להבטיח פעולה בטוחה, הרחבת חיי הציוד ומניעה כישלונות יקרים.

יישומים של נתיך מכה מהיר

• אלקטרוניקה צרכנית - טלוויזיות, מחשבים, מערכות שמע ומכשירים אחרים עם מעגלים רגישים הדורשים הגנה מהירה.

• ספקי חשמל ולוחות בקרה - מגן על מוליכים למחצה ורכיבים מפני מעגלים קצרים פתאומיים או עומסים יתר.

• ציוד מדידה ומכשור - מבטיח פעולה מדויקת על ידי מניעת נזק ממצב תקלות מהירות.

• מכשירי רפואה ומעבדה - מספק הגנה מהירה ואמינה לשמירה על בטיחות וביצועים בציוד קריטי.

• מערכות טלקומוניקציה - מעגלים רגישים שומרים בנתבים, מודמים ומכשירי רשת כנגד תקלות חשמל.

יישומים של נתיך מכה איטית

• מנועים ושנאים - מטפל בזרמי הפעלה גבוהים ללא שילוב, הנפוץ במערכות HVAC, משאבות וכוננים תעשייתיים.

• ספקי חשמל ומטענים-מאפשרת נחשולי טעינה ראשוניים בקבלים תוך הגנה מפני תקלות לטווח הארוך.

• מגברי שמע-מונע מפוצץ מטרד במהלך קוצים נפח או נפח פתאומי תוך הגנה מפני תקלות אמיתיות.

• מכונות תעשייתיות - אידיאלי לציוד עם עומסים כבדים או מחזורי כוח תכופים, מה שמבטיח פעולה יציבה.

• מעגלי רכב - מגן על מערכות עזר, תאורה ושליטה אלקטרוניקה מפני עומסי יתר מתמשכים תוך סובלנות של נחשולי הפעלה.

מכה מהירה לעומת נתיך מכה איטית

הטבלה שלהלן מדגישה את ההבדלים העיקריים בין נתיכי מכה מהירה לבין נתיכי מכה איטית, מה שמקל על בחירת הסוג הנכון לצרכי ההגנה על מעגלי הכוח שלך.

תכונה	נתיך מהיר בבהוב (נתיך מהיר)	נתיך מכה איטי (נתיך מעכבה בזמן)
זמן תגובה	מגיב כמעט מייד (בפנים אלפיות השנייה) כאשר הזרם עולה על הערך המדורג	מעכב את תגובתה לטפל בקצרה זרמים נרשמים לפני פתיחת המעגל
התנהגות הגנה	מספק זרם יתר מיידי ו הגנה על מעגל קצר	מאפשר לעלייה קצרים לעבור אך מפריע לעומסי יתר מתמשכים
סובלנות מתח	נמוך - נושף במהירות במהלך כל מתח	גבוה - סובל נחשולי הפעלה זמניים מבלי להפריע למטרד
הכי טוב עבור	מעגלים רגישים עם inrush נמוך נוֹכְחִי	מעגלים עם inrush או אינדוקטיביים גבוהים המון
סוג מעגל	מעגלי דיוק ותגובה מהירה	מעגלים אינדוקטיביים או כבדים
בעיה שכיחה אם נעשה שימוש לרעה	עלול לנשוף שלא לצורך בכבד מתחרה יישומים הגורמים לשבתה	עלול לאפשר זרמי תקלות מזיקים אם משתמשים בהם במעגלים רגישים
השפעת תחזוקה	יכול להוביל להחלפות נתיכים תכופות אם זרמים inrush קיימים	עוזר בהפחתת טיולי מטרד והשבתה בסביבות נוטות מתח
השלכות עלות	עלות נמוכה אך יכול להגדיל את התחזוקה אם משמש בצורה לא נכונה	עלות דומה, אך מתאימה יותר הפחתת שינויי נתיכים מיותרים ביישומים מתאימים
טיפ לבחירת נתיכים	בחר מתי אתה זקוק לתקלה מיידית הגנה על רכיבים עדינים	בחר מתי אתה זקוק לסובלנות מתח ו הגנה מפני עומסי יתר מתמשכים

בחירה בין נתיכים מהירה לבין נתיכים איטיים

מכיר את המעגל שלך

• השתמש בנתיך מכה מהיר עבור מעגלים עם זרם נמוך או ללא הרס, כמו לוחות בקרה, אלקטרוניקה רגישה ומכשור.נתיכים אלה מגיבים באופן מיידי לתקלות.

• השתמש בנתיך מכה איטית למעגלים עם זרם inrush גבוה, כמו מנועים, שנאים או מגברי שמע.נתיכים אלה מאפשרים נחשולים קצרים מבלי לפוצץ שלא לצורך.

התאם את הנתיך לעומס

• עומסים התנגדות כמו תנורי חימום ומנורות: נתיך מהיר להגנה מהירה.

• עומסים אינדוקטיביים כמו מנועים וסולנואידים: נתיך מכה איטי לטיפול בזיבליות הפעלה.

• עומסים אלקטרוניים: מפוצץ מהיר למעגלים עדינים, מפח איטי אם יש מתח כוח.

שקול רגישות ודירוגים

אם למעגל שלך יש רכיבים עדינים כמו ICS או חיישנים, נתיכי מכה מהירים מציעים הגנה טובה יותר.עבור עומסים כבדים שיכולים להתמודד עם נחשולים קצרים, נתיכי פגיעה איטית אמינים יותר.

בדוק תמיד את המתח, הדירוג הנוכחי ואת יכולת השבירה כדי לוודא שהנתיך מתאים למעגל שלך.

סוג מעגל	נתיך מומלץ	לְנַמֵק
אלקטרוניקה רגישה	נתיך מהיר	הגנת תקלות מיידית לעדינות רכיבים
לוחות בקרה, מכשיר	נתיך מהיר	Inrush נמוך, דורש תגובה מהירה
מנועים ושנאים	נתיך מכה איטי	מטפל בהרשמה גבוהה במהלך ההפעלה
מגברי שמע	נתיך מכה איטי	מונע משעירת מטרד מפתאום נחשולי חשמל
ספקי כוח	תלוי בהתנהגות הזינוק	מכה מהירה לרגישות;מפוצץ איטי אם יש אינטרש גבוה ב- Power-On

מַסְקָנָה

נתיכים מהיר-מכה מספקים הגנה מהירה למעגלים רגישים ונמוכים נמוכים, ואילו נתיכים מכה איטית מטפלים בזריזות הפעלה ביישומים אינדוקטיביים או עומס כבד.בחירה נכונה תלויה בהבנת ההתנהגות הנוכחית של המעגל, סוג העומס ורגישות הרכיב, יחד עם מתח, זרם ויכולת שבירה תואמת.השימוש בנתיך הנכון משפר את הבטיחות, מפחית את זמן ההשבתה ומרחיב את חיי הציוד.
