סיליקון פוטוניק הסבר: איך זה עובד, רכיבים, אינטגרציה ויישומים

פוטוניקת סיליקון מאפשרת לך להשתמש באור במקום בחשמל כדי להעביר נתונים בתוך ובין שבבים.במאמר זה תלמדו מה זה, איך זה עובד ואת המרכיבים העיקריים שגורמים לו לתפקד.תוכלו גם לחקור שיטות אינטגרציה שונות, פיתוחי אריזה, והיכן נעשה שימוש בטכנולוגיה זו.עד הסוף, תבינו איך זה עוזר לשפר את המהירות והיעילות במערכות מודרניות.

קטלוג

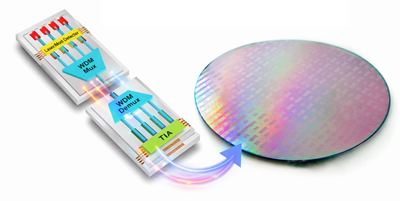

איור 1. סקירה כללית של סיליקון פוטוניקה

מהי סיליקון פוטוניקה?

סיליקון פוטוניקה היא טכנולוגיה המשתמשת באור (פוטונים) במקום בחשמל (אלקטרונים) כדי להעביר נתונים על שבבים מבוססי סיליקון.הוא מאפשר תקשורת נתונים במהירות גבוהה על ידי הנחיית אותות אור דרך מבנים מיקרוסקופיים המיוצרים באמצעות תהליכי מוליכים למחצה סטנדרטיים.בניגוד למערכות אלקטרוניות מסורתיות המסתמכות על זרם חשמלי, פוטוניקת סיליקון משתמשת באותות אופטיים, שיכולים לשאת יותר נתונים עם פחות אובדן אות לאורך מרחק.גישה זו מאפשרת העברת נתונים מהירה ויעילה יותר בתוך ובין מכשירים.תפיסת הליבה מבוססת על החלפת תנועת אלקטרונים בהתפשטות פוטון, הפחתת מגבלות הקשורות להתנגדות.כתוצאה מכך, פוטוניקת סיליקון זוכה להכרה נרחבת כטכנולוגיית מפתח עבור מערכות תקשורת מהירות מהדור הבא.

רכיבי סיליקון פוטוניקה

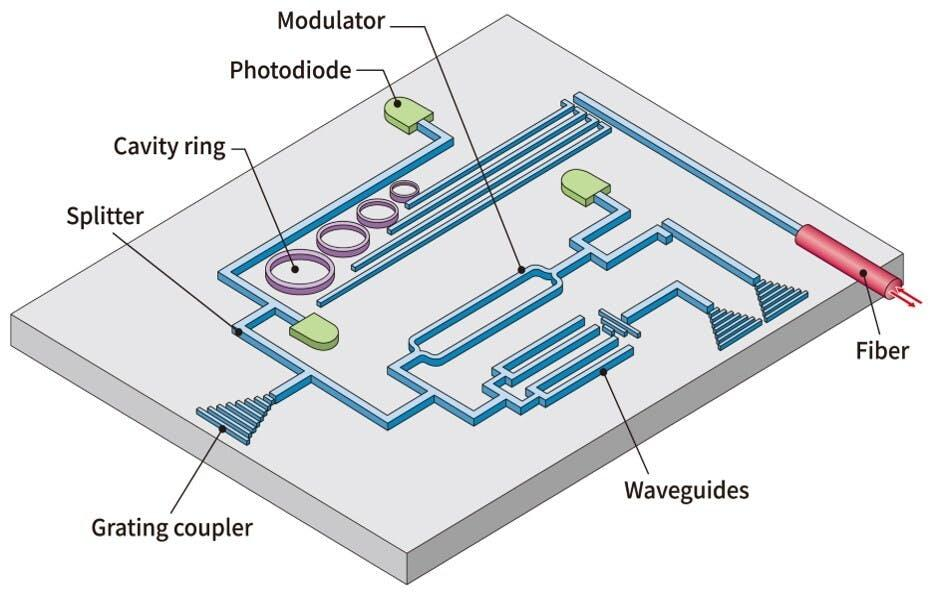

איור 2. רכיבי סיליקון פוטוניים

• מובילי גלים

מוליכי גל הם מבנים המנחים אותות אור על פני שבב הסיליקון.הם מגבילים ומכוונים פוטונים לאורך נתיבים מוגדרים מראש עם אובדן מינימלי.מבנים אלה עשויים בדרך כלל מסיליקון בשל מקדם השבירה הגבוה שלו.הם מהווים את הבסיס לניתוב אותות אופטיים בתוך המערכת.

• מודולטור

אפנן מקודד נתונים חשמליים לאות אופטי על ידי שינוי תכונות האור.זה יכול לשנות את עוצמת האור, הפאזה או התדירות של האור כדי לייצג נתונים.תהליך זה מאפשר העברת מידע דיגיטלי באמצעות אור.זה ממלא תפקיד בהמרת אותות חשמליים לצורה אופטית.

• Photodetector (Photodiode)

photodetector ממיר אותות אור נכנסים בחזרה לאותות חשמליים.הוא מזהה כוח אופטי ומייצר זרם חשמלי מתאים.זה מאפשר למערכת לפרש נתונים משודרים בקצה המקבל.זה חשוב להשלמת תהליך התקשורת האופטית.

• מקור לייזר

הלייזר מייצר אות אור קוהרנטי המשמש כנשא להעברת נתונים.הוא מספק מקור אופטי יציב ובעוצמה גבוהה.אור זה מוזרק למעגל הפוטוני הסיליקון.הוא משמש כנקודת ההתחלה של זרימת האות האופטית.

• מצמד גרגרים / מצמד סיבים

מצמדים מחברים סיבים אופטיים לשבב הסיליקון.הם מאפשרים העברה יעילה של אור בין סיבים חיצוניים ומובילי גל על-שבב.מבנים אלה מתוכננים להתאים למצבים אופטיים לאובדן מינימלי.הם משמשים כממשק בין תקשורת ברמת השבב וברמת המערכת.

• מפצל

מפצל מחלק אות אופטי בודד למספר נתיבים.זה מאפשר להפיץ אות כניסה אחד על פני ערוצים שונים.זה שימושי עבור שידור נתונים מקביל או ניתוב אותות.זה עוזר להגביר את גמישות המערכת.

• מהוד טבעת חלל

טבעת חלל היא מבנה מוליך גל עגול המשמש לסינון או בחירת אורכי גל ספציפיים.זה תומך תהודה בתדרים מסוימים של אור.זה מאפשר שליטה מדויקת על אותות אופטיים.הוא משמש לעתים קרובות בסינון ובאפנון אורכי גל.

איך עובד סיליקון פוטוניק?

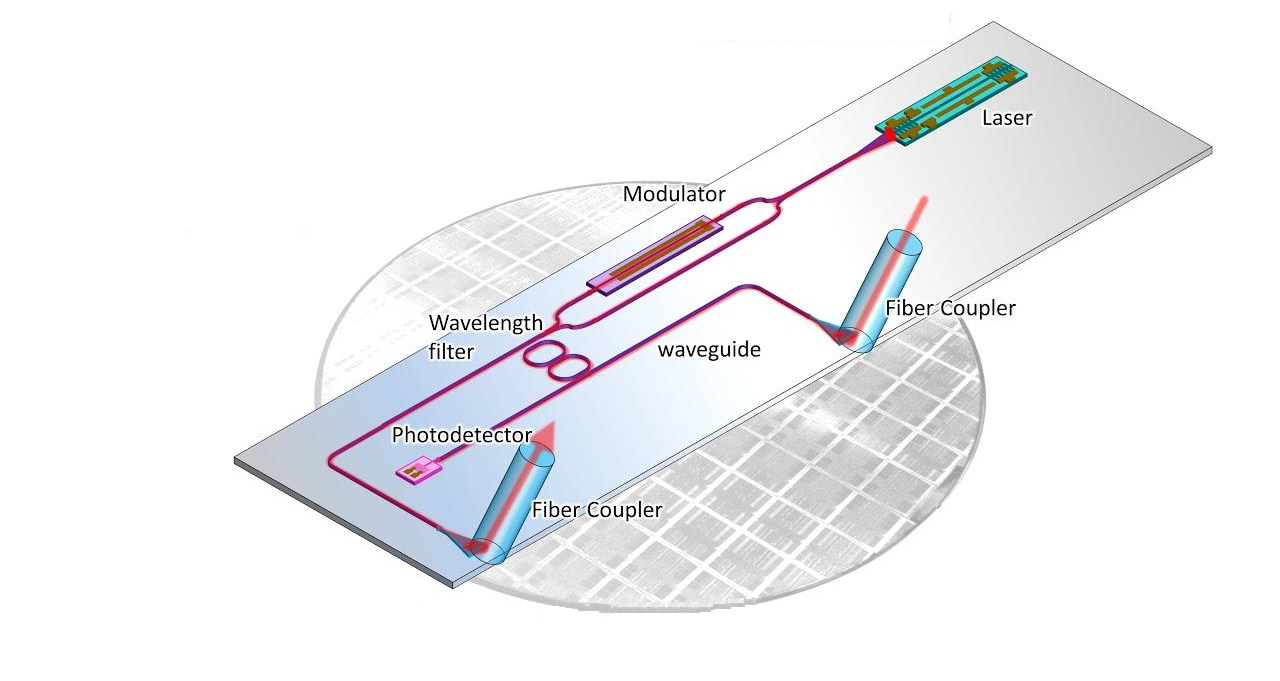

איור 3. עקרון עבודה פוטוני של סיליקון

פוטוניקת סיליקון פועלת על ידי יצירת אות אור שפועל כנשא לנתונים.האור הזה משתנה אז כדי לייצג מידע על ידי קידוד אותות חשמליים לצורה אופטית.לאחר הקידוד, האות האופטי מופנה דרך מסלולים מיקרוסקופיים על פני השבב.מסלולים אלה מאפשרים לאות לנוע ביעילות ללא ההתנגדות המצויה בדרך כלל במערכות חשמל.תהליך השידור מבטיח שכמויות גדולות של נתונים יכולות לנוע במהירות על פני מרחקים קצרים או ארוכים.

לאחר נסיעה דרך השבב, האות האופטי מגיע לקצה המקלט שם הוא מומר בחזרה לאות חשמלי.המרה זו מאפשרת למערכות אלקטרוניות לעבד את הנתונים המועברים.התהליך כולו כרוך בזרימה מתמשכת מיצירת אור לזיהוי האות.כל שלב מבטיח אובדן אות מינימלי ושלמות נתונים גבוהה.זרימה שלב אחר שלב זו מאפשרת תקשורת מהירה ואמינה בתוך מערכות מחשוב מודרניות.

סוגי ארכיטקטורות אינטגרציה פוטוניות של סיליקון

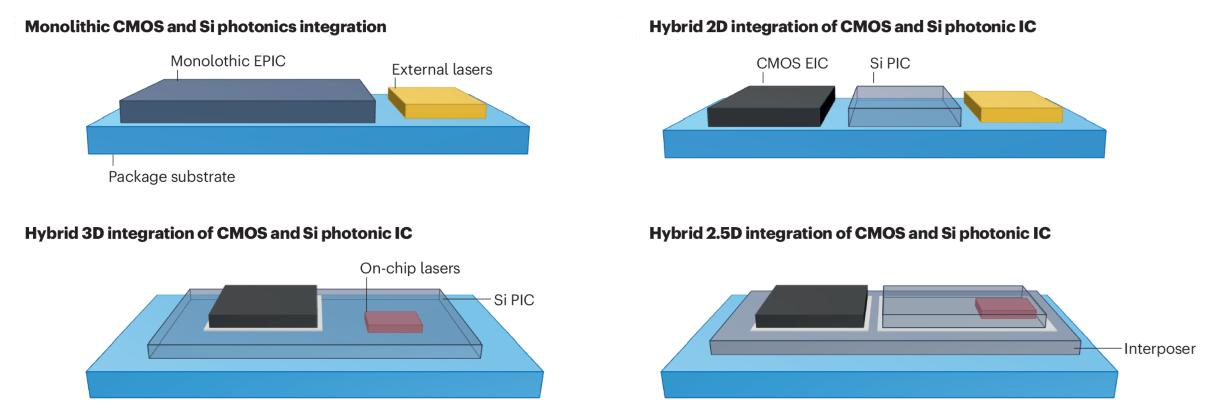

איור 4. ארכיטקטורות אינטגרציה

אינטגרציה מונוליתית

אינטגרציה מונוליטית היא גישת עיצוב שבה מרכיבים פוטוניים ואלקטרוניים מיוצרים על אותו מצע סיליקון.שיטה זו מאפשרת הן לפונקציות אופטיות והן לפונקציות חשמליות להתקיים במקביל בתוך שבב בודד.תהליך האינטגרציה משתמש בטכניקות ייצור סטנדרטיות תואמות CMOS כדי לבנות מערכת מאוחדת.זה מביא לעיצובים קומפקטיים עם נתיבי אותות משולבים היטב.הפריסה מציגה לעתים קרובות אזורים אופטיים ואלקטרוניים החולקים את אותה שכבת בסיס.גישה זו מפשטת את החיבורים בתוך השבב עצמו.הוא משמש בדרך כלל עבור מעגלים משולבים פוטוניים משולבים מאוד.

שילוב 2D היברידי

שילוב 2D היברידי מתייחס להצבת שבבים פוטוניים ואלקטרוניים זה לצד זה באותו מישור.כל שבב מיוצר בנפרד ואז מורכב יחד על מצע משותף.חיבורים חשמליים מקשרים בין הרכיבים למרחקים קצרים.הסידור מציג בדרך כלל קוביות נפרדות הממוקמות זו לצד זו בפריסה שטוחה.מבנה זה מאפשר גמישות בשילוב טכנולוגיות שונות.זה גם תומך באופטימיזציה עצמאית של כל שבב לפני האינטגרציה.העיצוב נמצא בשימוש נרחב במערכות פוטוניות מודולריות.

שילוב תלת מימד היברידי

שילוב תלת מימד היברידי כולל ערימת רכיבים פוטוניים ואלקטרוניים בצורה אנכית במספר שכבות.גישה זו מגבירה את צפיפות האינטגרציה על ידי שימוש בממד האנכי.אותות יכולים לעבור בין שכבות דרך חיבורים אנכיים.המבנה מציג לעתים קרובות שבבים שכבות הממוקמים זה על גבי זה.זה מאפשר נתיבי אות קצרים יותר ועיצוב מערכת קומפקטי.הוא תומך בטכניקות אריזה מתקדמות למערכות בעלות ביצועים גבוהים.התצורה המוערמת אידיאלית לשילוב חסכוני בחלל.

אינטגרציה היברידית 2.5D

אינטגרציה היברידית של 2.5D משתמשת באינטרפוזיציה לחיבור מתלים פוטוניים ואלקטרוניים נפרדים.האינטרפוזר פועל כשכבת ביניים המספקת חיבורי גומלין בצפיפות גבוהה.רכיבים ממוקמים על גבי פלטפורמה זו במקום מחוברים ישירות.הפריסה מציגה בדרך כלל מספר תבניות המותקנות על מבנה בסיס משותף.גישה זו מאפשרת ניתוב אותות יעיל על פני המערכת.הוא תומך באינטגרציה מורכבת ללא ערימה אנכית מלאה.הוא נמצא בשימוש נפוץ בפתרונות אריזה מתקדמים.

אבולוציה של טכנולוגיות אריזה של סיליקון פוטוניקה

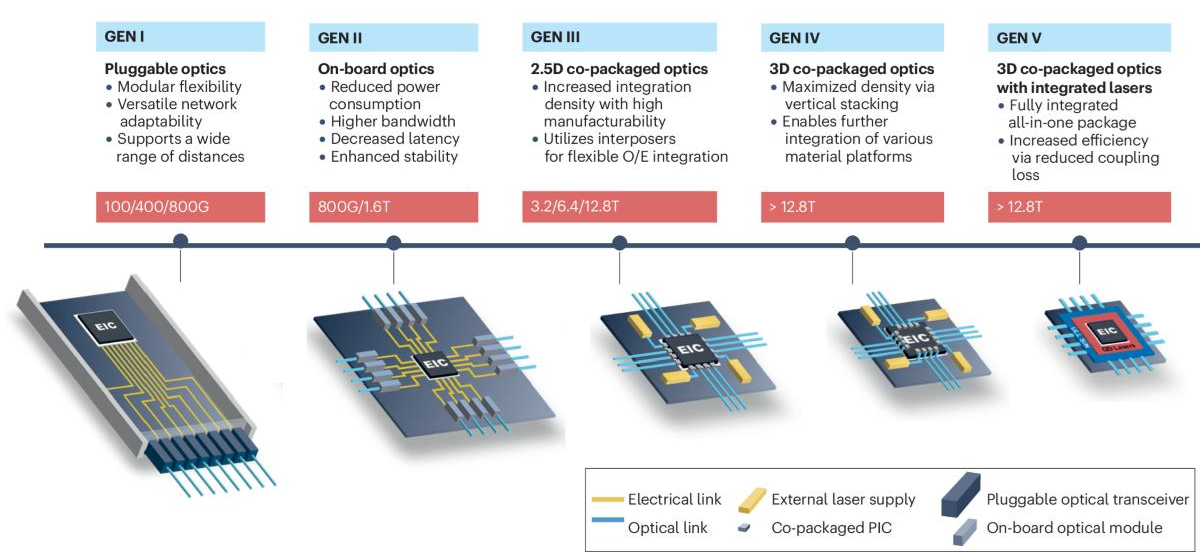

איור 5. אבולוציה של אריזה

• GEN I - אופטיקה ניתנת לחיבור

דור זה משתמש במודולים אופטיים חיצוניים המחוברים למערכות באמצעות ממשקים סטנדרטיים.זה מספק גמישות בפריסה והחלפה קלה.מערכות יכולות להתאים לדרישות רשת שונות.עם זאת, חיבורי החשמל נשארים ארוכים יחסית.זה מגביל את היעילות ומגדיל את צריכת החשמל.

• GEN II - אופטיקה על הלוח

רכיבים אופטיים מועברים קרוב יותר ליחידת העיבוד על הלוח.זה מקטין את אורך העקבות החשמלי ומשפר את שלמות האות.זה מאפשר רוחב פס גבוה יותר ותקשורת חביון נמוכה יותר.צריכת החשמל מופחתת בהשוואה לפתרונות הניתנים לחיבור.ביצועי המערכת הופכים ליציבים ויעילים יותר.

• GEN III – 2.5D Co-Packed Optics

שלב זה מציג אינטגרציה קרובה יותר תוך שימוש בעיצובים מבוססי אינטרפוזיציה.רכיבים אופטיים ואלקטרוניים ארוזים יחד במבנה קומפקטי.זה מאפשר צפיפות נתונים גבוהה יותר וניתוב אותות משופר.רוחב הפס ממשיך להתרחב באופן משמעותי.דור זה תומך בדרישות מתקדמות של מרכז נתונים.

• GEN IV – 3D Co-Packed Optics

ערימה אנכית מוצגת כדי למקסם את צפיפות האינטגרציה.שכבות מרובות של רכיבים משולבות בתוך חבילה אחת.זה מאפשר נתיבי תקשורת קצרים יותר ויעילות גבוהה יותר.זה תומך באינטגרציה של פלטפורמות חומר שונות.הביצועים משתפרים באופן משמעותי עבור מערכות מהירות.

• GEN V - פוטוניקה משולבת לחלוטין

דור זה משיג אינטגרציה מלאה של רכיבים אופטיים ואלקטרוניים.לייזרים ואלמנטים פוטוניים מוטמעים בתוך החבילה.זה מפחית את הפסדי הצימוד ומשפר את היעילות.המערכת הופכת לקומפקטית ומוטבת במיוחד.זה מייצג את הכיוון העתידי של אריזות סיליקון פוטוניקה.

היתרונות של סיליקון פוטוניקה

• מהירות העברת נתונים גבוהה למערכות מחשוב מודרניות

• תומך ברוחב פס גבוה במיוחד עבור עומסי עבודה גדולים של נתונים

• צריכת חשמל נמוכה יותר בהשוואה לחיבורים חשמליים

• אובדן אות מופחת למרחקים ארוכים

• שילוב שבבים קומפקטי וניתן להרחבה

• תואם לתהליכי ייצור CMOS קיימים

• מאפשר תקשורת מהירה יותר במרכזי נתונים ומערכות בינה מלאכותית

אתגרי הסיליקון פוטוניקה

• אינטגרציה קשה של מקורות לייזר יעילים על שבב

• עלויות ייצור ואריזה גבוהות

• בעיות ניהול תרמי עקב רגישות לחום

• נדרש יישור מורכב עבור צימוד אופטי

• מורכבות עיצובית באינטגרציה בקנה מידה גדול

• תאימות חומרים מוגבלת לרכיבים מסוימים

יישומים של סיליקון פוטוניקה

1. מרכזי נתונים

פוטוניקת סיליקון מאפשרת העברת נתונים במהירות גבוהה בין שרתים ומערכות אחסון.הוא תומך בתשתית מחשוב ענן בקנה מידה גדול.חיבורים אופטיים מפחיתים זמן אחזור וצריכת חשמל.זה משפר את יעילות המערכת הכוללת.

2. מערכות בינה מלאכותית (AI).

עומסי עבודה של AI דורשים העברת נתונים מהירה בין מעבדים.פוטוניקת סיליקון מספקת רוחב פס גבוה לעיבוד מקבילי.הוא תומך בטיפול בנתונים במודלים של למידת מכונה.זה משפר את הביצועים החישוביים.

3. תקשורת

הוא משמש ברשתות תקשורת סיבים אופטיים להעברת נתונים למרחקים ארוכים.פוטוניקת סיליקון משפרת את איכות האות ואת קיבולת רוחב הפס.הוא תומך באינטרנט מהיר ותשתית 5G.זה מאפשר תקשורת גלובלית אמינה.

4. מחשוב בעל ביצועים גבוהים (HPC)

מערכות HPC נהנות מחיבורים מהירים יותר בין מעבדים.פוטוניקת סיליקון מפחיתה צווארי בקבוק בתקשורת.הוא תומך בסימולציות בקנה מידה גדול ובמחשוב מדעי.זה משפר את יעילות העיבוד.

5. חישה והדמיה

פוטוניקת סיליקון משמשת בחיישנים אופטיים לזיהוי שינויים סביבתיים.זה מאפשר מדידה מדויקת של אותות אור.היישומים כוללים אבחון רפואי וניטור סביבתי.זה משפר את הדיוק והרגישות.

6. מוצרי אלקטרוניקה

הוא נמצא בשימוש יותר ויותר במכשירים מתקדמים הדורשים העברת נתונים מהירה.פוטוניקת סיליקון תומכת בתצוגות ברזולוציה גבוהה ובמערכות AR/VR.זה מאפשר עיצובים קומפקטיים ויעילים.זה משפר את חווית המשתמש.

סיליקון פוטוניקה לעומת חיבור חשמלי מול סיבים אופטיים

תכונה	סיליקון פוטוניקה	חשמל חיבור הדדי	סיבים אופטיים
סוג אות	אופטי (על-שבב, ~1310-1550 ננומטר)	חשמל (עקבות נחושת)	אופטי (סיבים, ~1310-1550 ננומטר)
קצב נתונים (לכל נתיב)	25-200 Gbps	10–112 Gbps	100–800+ Gbps
רוחב פס כולל	>1 כף לשנייה שבב	<1 כף לשנייה (מוגבל על ידי PCB)	>10 Tbps (WDM מערכות)
אנרגיה לביט	~1-5 pJ/bit	~10-50 pJ/bit	~5-20 pJ/bit
אובדן אות	~0.1–1 dB/cm (על שבב)	~5-20 dB/m (PCB במהירות גבוהה)	~0.2 dB/km
שידור מרחק	מ"מ עד ~2 ק"מ	<1 מ' (גבוה מהירות)	10 ק"מ ל > 1000 ק"מ
אינטגרציה רמה	בקנה מידה שבב (CMOS תואם)	ברמת לוח (PCB עקבות)	ברמת המערכת (כבלים סיבים)
צפיפות ערוץ	> 100 ערוצים/שבב	מוגבל על ידי שטח ניתוב	> 100 ערוצים/סיבים (WDM)
חביון	~1-10 ps/mm	~ 50-200 PS/cm	~5 מיקרומטרים/ק"מ
יצירת חום	נמוך (מינימלי אובדן התנגדות)	גבוה (I²R הפסדים)	נמוך מאוד
טביעת רגל	<10 מ"מ (IC פוטוני)	שטח PCB גדול נדרש	סיבים חיצוניים קישורים
עיצוב מורכבות	גבוה (עיצוב משותף אופטי-חשמלי)	נמוך-בינוני	מתון
מקרה שימוש טיפוסי	שבב אל שבב, מרכזי נתונים, מאיצי בינה מלאכותית	מעבד, זיכרון אוטובוסים, קישורי PCB	לטווח ארוך טלקום, רשתות עמוד שדרה
מדרגיות הגבלה	מוגבל על ידי צימוד ואריזה	מוגבל על ידי שלמות האות	מוגבל על ידי פיזור והגברה

מסקנה

סיליקון פוטוניק שולח נתונים באמצעות אור, מה שהופך את התקשורת למהירה ויעילה יותר מאשר אותות חשמליים.זה עובד דרך חלקי מפתח כמו מובילי גל, מאפננים, לייזרים ופוטו-גלאי המטפלים בתהליך האות המלא.עיצובים ושיטות אריזה שונות עוזרים לשפר את הביצועים ולהפוך את המערכות לקומפקטיות יותר.אפילו עם כמה אתגרים, הוא נמצא בשימוש נרחב במרכזי נתונים, AI, טלקום ויישומים מהירים אחרים.
