EV Powertrain הסבר: איך זה עובד, רכיבים, סוגים ויישומים

כאשר אתה נוהג ברכב חשמלי (EV), מערכת ההנעה היא המערכת שהופכת אנרגיה חשמלית לתנועה.במאמר זה תלמדו מהי מערכת הנעה EV, כיצד היא פועלת והחלקים המרכזיים שגורמים לה לפעול ביעילות.תוכלו גם להבין את ההבדל בין מערכות 400V ו-800V וכיצד הן משפיעות על הביצועים והטעינה.בנוסף, תוכלו לחקור את הסוגים השונים של מערכות הנעה EV, יחד עם היתרונות, המגבלות והשימושים הנפוצים שלהם.

קטלוג

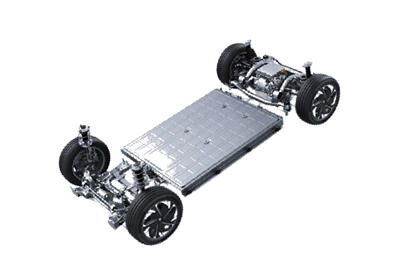

איור 1. סקירה כללית של מערכת Powertrain EV

מהי מערכת כוח חשמלית?

מערכת הנעה EV היא המערכת הממירה אנרגיה חשמלית לתנועה מכנית כדי להניע רכב.הוא משמש כמנגנון הליבה האחראי להנעה ברכבים חשמליים.במקום להסתמך על שריפת דלק, הוא משתמש באנרגיה חשמלית מאוחסנת כדי ליצור תנועה ביעילות.מערכת ההנעה EV מבטיחה האצה חלקה, מהירות מבוקרת ותפעול אמין של הרכב.הוא נועד לספק כוח ישירות לגלגלים עם אובדן אנרגיה מינימלי.מטרתו העיקרית היא לאפשר ביצועי נהיגה נקיים, יעילים ומגיבים.

כיצד פועלת מערכת הינע EV?

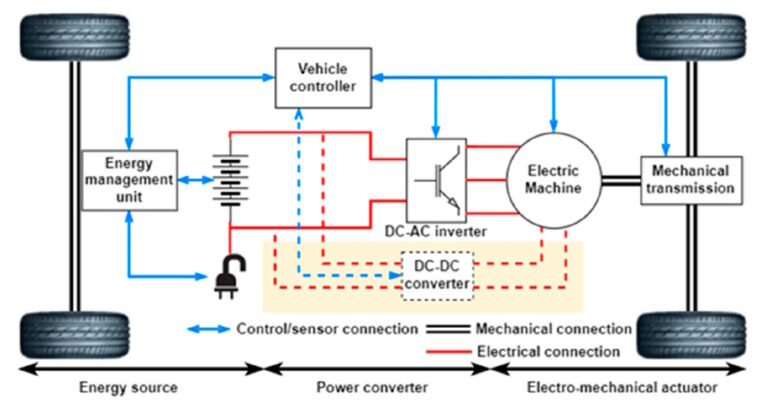

איור 2. עיקרון העבודה של EV Powertrain

מערכת הנעה EV פועלת על ידי העברת אנרגיה חשמלית מאוחסנת לתנועה שמישה באמצעות תהליך זרימת אנרגיה מבוקר.האנרגיה מתחילה כזרם ישר המאוחסן בסוללה ומווסתת לפני ההמרה לצורה המתאימה להנעת תנועה.המרה זו מאפשרת למערכת לספק כוח מדויק המבוסס על קלט נהג.כשהאנרגיה נעה במערכת, היא מותאמת באופן רציף כדי להתאים לדרישות המהירות והמומנט.

האנרגיה המומרת משמשת לאחר מכן ליצירת כוח סיבובי המסובב את גלגלי הרכב.מערכות בקרה מנהלות תהליך זה כדי להבטיח האצה חלקה ותפעול יעיל.במהלך האטה, ניתן להפנות חלק מאנרגיית התנועה חזרה למערכת כדי לשפר את היעילות הכוללת.זרימת אנרגיה רציפה זו מאפשרת ביצועי רכב עקביים בתנאי נהיגה שונים.

400V לעומת 800V ארכיטקטורת Powertrain

ארכיטקטורת 400V ו-800V מתייחסת לרמת המתח המשמשת במערכת רכב חשמלי.ארכיטקטורות אלו מגדירות כיצד אנרגיה חשמלית מופצת ומנוצלת בתוך הרכב.מערכת 400V היא הסטנדרט המסורתי המשמש ברכבי EV רבים, בעוד שמערכת 800V מייצגת עיצוב במתח גבוה יותר לביצועים משופרים.ההבדל העיקרי טמון באיזו יעילות הספק מועבר ומנוהל.מערכות מתח גבוה יותר מפחיתות את דרישות הזרם לאותה תפוקת הספק.זה משפיע ישירות על מהירות הטעינה ויעילות המערכת הכוללת.

ארכיטקטורת 800V מאפשרת טעינה מהירה יותר מכיוון שהיא יכולה להתמודד עם רמות הספק גבוהות יותר עם פחות איבוד חום.זה גם משפר את היעילות על ידי הפחתת ההתנגדות החשמלית במערכת.לעומת זאת, מערכות 400V זמינות יותר וחסכוניות יותר.רכבים המשתמשים במערכות 800V משיגים לרוב ביצועים טובים יותר ואובדן אנרגיה מופחת במהלך הפעולה.עם זאת, הם עשויים לדרוש רכיבים ותשתית מתקדמים יותר.שתי הארכיטקטורות מתוכננות לעמוד בדרישות שונות של ביצועים ועלות בתכנון EV.

סוגי רכבי כוח חשמליים

כלי רכב היברידיים חשמליים (HEV)

איור 3. תרשים תצורת מערכת הכוח HEV

רכב היברידי חשמלי (HEV) משתמש גם במנוע בעירה פנימית וגם במנוע חשמלי כדי להניע את הרכב.הוא אינו דורש טעינה חיצונית מכיוון שהסוללה נטענת באופן פנימי במהלך הפעולה.המערכת משלבת שני מקורות אנרגיה לשיפור היעילות הכוללת.המנוע החשמלי מסייע למנוע בעת האצה ונסיעה במהירות נמוכה.המנוע מספק כוח נוסף בעת הצורך, במיוחד במהירויות גבוהות יותר.הפריסה המשולבת מראה כיצד שתי המערכות פועלות יחד בתוך הרכב.סוג זה של מערכת הנעה משמש בדרך כלל כדי לאזן בין יעילות הדלק לביצועים.

כלי רכב היברידיים חשמליים (PHEV)

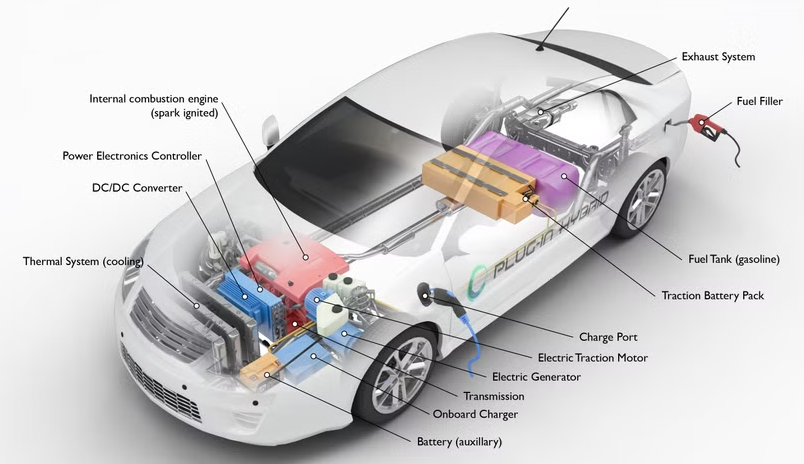

איור 4. תרשים תצורת PHEV Powertrain

רכב פלאג-אין היברידי חשמלי (PHEV) משלב מנוע בעירה פנימית עם מערכת סוללות נטענות.בניגוד להיברידיות סטנדרטיות, ניתן להטעין אותו באמצעות מקור מתח חיצוני.זה מאפשר לרכב לפעול במצב חשמלי למרחקים קצרים.המנוע משמש כאשר אנרגיית הסוללה נמוכה או שיש צורך בכוח נוסף.עיצוב המערכת מדגיש גם את יכולת הטעינה וגם את מקורות הכוח הכפולים.הוא מציע גמישות בשימוש באנרגיה במהלך הנהיגה.סוג זה של מערכת הנעה תומך הן בנהיגה חשמלית והן בפעולת טווח מורחב.

רכבים חשמליים עם סוללות (BEV)

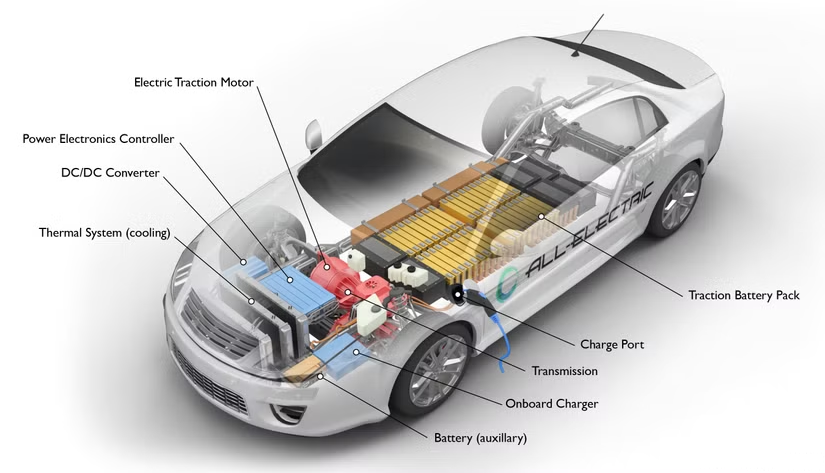

איור 5. תרשים תצורת מערכת הכוח של BEV

רכב סוללה חשמלי (BEV) מופעל כולו על ידי אנרגיה חשמלית המאוחסנת בחבילת סוללות.הוא אינו משתמש במנוע בעירה פנימית או במערכת מבוססת דלק.הרכב מסתמך אך ורק על מנועים חשמליים להנעה.הפריסה מראה בבירור את היעדר רכיבי דלק.אנרגיה מסופקת ישירות מהסוללה להנעת הגלגלים.סוג זה של מערכת הנעה מיועד לפעולה חשמלית מלאה.זה מייצג את הצורה הישירה ביותר של ניידות חשמלית.

רכבים חשמליים עם תאי דלק (FCEV)

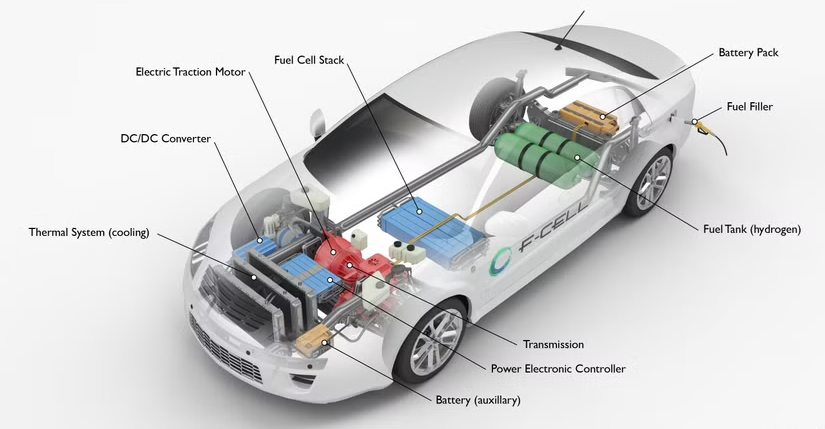

איור 6. תרשים תצורת הרכבת הכוח FCEV

רכב חשמלי עם תאי דלק (FCEV) מייצר חשמל באמצעות דלק מימן במקום לאחסן אותו בסוללות גדולות.הוא משתמש בערימת תאי דלק כדי לייצר אנרגיה חשמלית שמניעה את המנוע.מימן מאוחסן במיכלים על הסיפון ומסופק למערכת לפי הצורך.התרשים מראה כיצד תא הדלק משתלב עם רכיבים חשמליים אחרים.המערכת מייצרת חשמל ברציפות במהלך הפעולה.סוג זה של מערכת הנעה מתמקד בייצור אנרגיה לפי דרישה.הוא מאפשר נהיגה חשמלית מבלי להסתמך רק על אחסון סוללה.

רכבים חשמליים מורחב טווח (EREV)

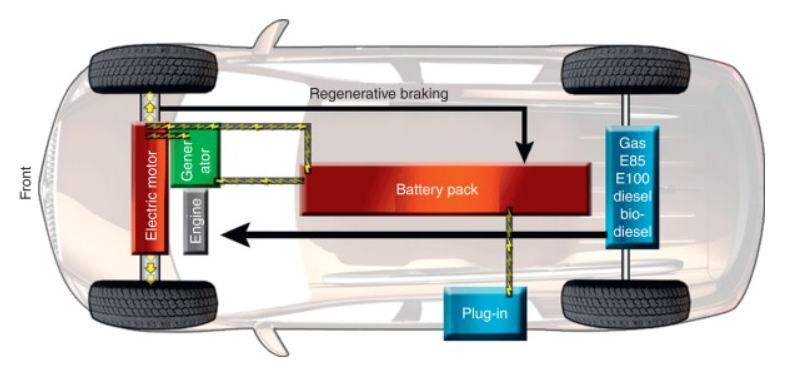

איור 7. תרשים תצורת מערכת הינע EREV

רכב חשמלי מורחב טווח (EREV) מונע בעיקר על ידי מנוע חשמלי עם תמיכה מגנרטור משני.הרכב פועל בעיקר על סוללה במהלך נהיגה רגילה.כאשר מפלס הסוללה הופך נמוך, הגנרטור מייצר חשמל כדי להרחיב את טווח הנסיעה.פריסת המערכת מציגה הפרדה ברורה בין הנעה לייצור אנרגיה.הגנרטור אינו מניע ישירות את הגלגלים.במקום זאת, הוא מספק אנרגיה חשמלית כדי לשמור על הפעולה.סוג זה של מערכת הנעה מבטיח נסיעה ארוכה יותר מבלי להסתמך לחלוטין על טעינה.

מערכת הינע EV לעומת מנוע בעירה פנימית (ICE).

היבט	EV Powertrain	ICE Powertrain
מקור אנרגיה	סוללה חשמל (בדרך כלל מערכות 300–800 וולט)	בנזין או דיזל (צפיפות אנרגיה ~12,000 וואט/ק"ג)
מנגנון ליבה	מנוע חשמלי (90-97% יעילות)	פנימי מנוע בעירה (20-40% יעילות)
פליטות	צנרת 0 גרם/ק"מ CO₂	~100-250 גרם/ק"מ CO₂ (רכבי נוסעים טיפוסיים)
חלקים נעים	~20-30 נעים חלקים במערכת ההנעה	~200–2,000 חלקים נעים במערכת המנוע
אנרגיה יעילות	~85-90% יעילות מערכת ההנעה	~25-35% יעילות מערכת ההנעה
רמת רעש	~50-60 dB במהלך פעולה	~70–90 dB תלוי בעומס המנוע
תחזוקה מרווח	פחות שירות פריטים;ללא החלפות שמן	שמן регуляр משתנה כל ~5,000-10,000 ק"מ
אנרגיה המרה	חשמל → מכני (הנעה ישירה)	כימי → תרמית → מכני (אובדן רב-שלבי)
שידור	מהירות אחת הילוך הפחתה (יחס ~8:1–10:1)	רב מהירויות תיבת הילוכים (5-10 הילוכים אופייני)
זמן הפעלה	מומנט מיידי (עיכוב של 0 אלפיות השנייה)	התנעת מנוע השהיה של ~0.5-2 שניות
איבוד חום	~10-15% אנרגיה אבוד כחום	~60-75% אנרגיה אבוד כחום
מערכת דלק	אין מיכל דלק או מערכת הזרקה	מיכל דלק, משאבה, נדרשים מזרקים
מתחדש בלימה	מתאושש ~10-30% אנרגיה	אין אנרגיה התאוששות
מערכת בקרה	אלקטרוני לחלוטין (ECU + מוצרי חשמל)	+ מכני בקרת מנוע אלקטרונית
תדלוק / זמן טעינה	20-40 דקות (מהיר טעינה), 6-12 שעות (AC)	3-5 דקות תדלוק

יתרונות EV Powertrains

• יעילות אנרגטית גבוהה עם הפסדים מינימליים

• תחזוקה נמוכה עקב פחות חלקים נעים

• אפס פליטת צנרת במהלך הפעולה

• חווית נהיגה חלקה ושקטה

• מומנט מיידי להאצה מהירה

• הפחתת התלות בדלקים מאובנים

מגבלות של מערכות כוח חשמליות

• עלות סוללה גבוהה

• טווח נסיעה מוגבל בחלק מהדגמים

• זמן טעינה ארוך יותר בהשוואה לתדלוק

• זמינות תשתית הטעינה משתנה

• השפלה של הסוללה לאורך זמן

• מערכות אחסון אנרגיה כבדות יותר

יישומים של Powertrains EV

1. רכבי נוסעים - מערכות הנעה EV נמצאות בשימוש נרחב במכוניות לתחבורה אישית.הם מספקים ניידות נקייה ויעילה לנסיעות יומיומיות.מערכות אלו מסייעות להפחית פליטות עירוניות וזיהום רעש.רבים מאמצים פלטפורמות EV עבור כלי רכב מודרניים.יישום זה ממלא תפקיד מרכזי בתחבורה בת קיימא.

2. תחבורה ציבורית - אוטובוסים חשמליים ומערכות תחבורה משתמשות ברכבי הנעה EV לתחבורה עירונית.הם מפחיתים את צריכת הדלק ומשפרים את איכות האוויר באזורים עירוניים.כלי רכב אלו פועלים ביעילות בתנאי תנועה של עצור וסע.יישום זה תומך ביעדים סביבתיים בקנה מידה גדול.

3. רכבים מסחריים - טנדרים ומשאיות משלוחים משתמשים במנועי כוח חשמליים ללוגיסטיקה והובלת סחורות.הם מציעים עלויות תפעול נמוכות יותר לאורך זמן.מערכות אלו אידיאליות למשלוחים למרחקים קצרים ועירוניים.יישום זה משפר את היעילות בשרשרת האספקה.

4. ציוד תעשייתי - מערכות הנעה EV משמשות במלגזות ומכונות מחסנים.הם מספקים פעולה אמינה ושקטה בסביבות פנימיות.מערכות אלו מפחיתות פליטות במקומות סגורים.הם גם משפרים את הבטיחות והיעילות התפעולית.יישום זה חשוב בתעשיות מודרניות.

5. דו-גלגלי ומיקרו-ניידות - קורקינטים ואופנועים חשמליים משתמשים במנועי כוח חשמליים קומפקטיים.הם מתאימים לנסיעות למרחקים קצרים ולניידות עירונית.רכבים אלו חסכוניים באנרגיה וקלים לתחזוקה.הם תומכים בפתרונות תחבורה לקילומטר האחרון.יישום זה גדל במהירות בערים.

6. כלי רכב מחוץ לכבישים ורכבים מיוחדים - מערכות הנעה EV משמשות לרכבי כרייה, מכונות חקלאיות וציוד בנייה.הם משפרים את היעילות בסביבות תובעניות.מערכות אלו מפחיתות את התלות בדלק ואת פליטת הפליטה.הם גם תומכים באוטומציה ובמערכות בקרה מתקדמות.יישום זה מרחיב את השימוש ב-EV מעבר לכבישים רגילים.

מסקנה

מערכות הנעה EV מציעות דרך נקייה ויעילה להניע כלי רכב באמצעות חשמל במקום דלק.הם משתמשים ברכיבי מפתח כמו הסוללה, המנוע ומערכות הבקרה כדי לספק ביצועים חלקים.עיצובים וסוגים שונים מאפשרים גמישות המבוססת על צרכי עלות, טווח ויעילות.למרות שיש כמה אתגרים, השימוש בהם ממשיך לגדול ביישומים רבים.מערכות הנעה EV ממלאות תפקיד חשוב בתחבורה מודרנית.
