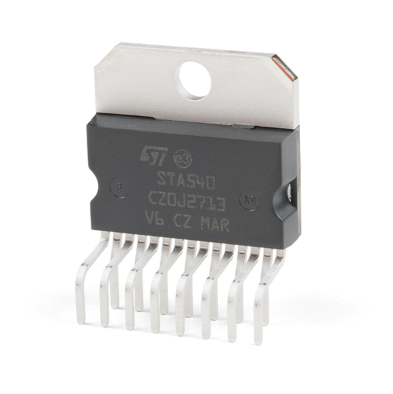

מדריך למגבר חשמל STA540: מפרט, תצורת סיכה ואפשרויות שווה ערך

מגבר האודיו של STA540 4 ערוצים Class-AB-AB הוא כוח כוח של ביצועי שמע, המהונדס בקפידה לצליל נאמנות גבוהה על פני מגוון יישומים.ה- STA540, הידוע בזכות יכולת ההסתגלות והעיוות הנמוך שלו, מאזן בצורה חלקה את יעילות הכוח באיכות הצליל, מה שהופך אותו לבחירה פופולרית עבור מערכות שמע.מאמר זה חופר במפרט הטכני שלו, תצורת PIN ותרחישי שימוש מעשיים, ובוחן כיצד העיצוב שלו תורם לפלט שמע ואמינות שמע מעולים.אנו נבחן גם אפשרויות ותובנות שוות ערך מהיצרן שלה, Stmicroelectronics, תוך הדגשת מדוע STA540 נותרה בחירה מועדפת עבורך המחפש ביצועים חזקים בעיצובים שלהם.

קָטָלוֹג

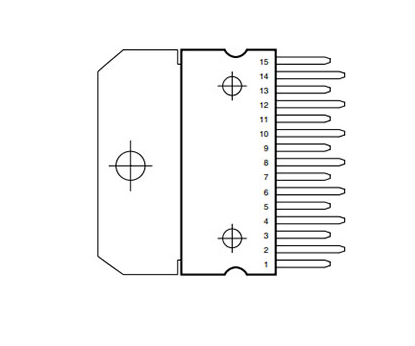

תצורת סיכה

N °	שֵׁם	סוּג	פוּנקצִיָה
1	OUT1	הַחוּצָה	פלט ערוץ 1
2	Out2	הַחוּצָה	פלט ערוץ 2
3	VCC1	Pwr	ספק כוח
4	In1	ב	קלט ערוץ 1
5	In2	ב	קלט ערוץ 2
6	SVR	ב	דחיית מתח אספקת
7	ST-BY	ב	סיכת בקרת המתנה
8	P-gnd	Pwr	קרקע כוח
9	S-Gnd	Pwr	קרקע איתות
10	אבחון	הַחוּצָה	פלט אבחון
11	IN4	ב	קלט ערוץ 4
12	IN3	ב	קלט ערוץ 3
13	VCC2	Pwr	ספק כוח
14	Out4	הַחוּצָה	פלט ערוץ 4
15	Out3	הַחוּצָה	פלט ערוץ 3

משאבי STA540 CAD

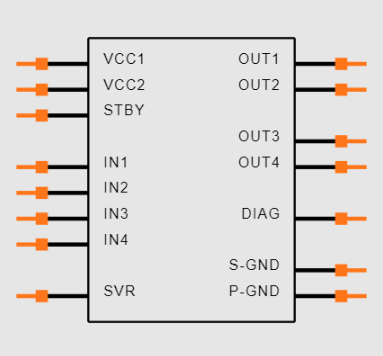

סֵמֶל

עָקֵב

סקירה כללית של מגבר STA540

ה STA540 המגבר מכוסה בחבילה ללא Multiwatt Ecopack® PB ללא 15 פינים.עיצוב ידידותי לסביבה זה דבק בתקני ROHS, וממחיש מחויבות לקיימות ברכיבים אלקטרוניים.אופייה נטולת ההובלה מפחית את ההשפעה האקולוגית, מהדהד את המעבר של תעשיית האלקטרוניקה לעבר טכנולוגיה ירוקה.

ה- STA540 כולל מערכות מוגנות קצרות ומגנות תרמיות מובנות, ומשפרות את האמינות על ידי הגנה מפני תנאים תפעוליים לא סדירים.הגנה תרמית מטפלת באופן אוטונומי בחימום יתר, השומר על יציבות הביצועים.לפיכך אתה יכול לנתב את מאמציהם לחדשנות ולא לדאוג לסיכוני כישלון.יחד עם אמצעי הגנה אלה, יכולות האבחון של המגבר מציעות איתור תקלות מהירות, מקדמות הפחתת זמן השבתה ואופטימיזציה של ביצועים.פתרון בעיות יעיל מבדיל בין כישלונות קלים לבין הפרעות תפעוליות משמעותיות.

עם תובנות מחוויות מעשיות בעיצוב אלקטרוניקה, STA540 מנוצל באופן נרחב ביישומי שמע שבהם בהירות וחוסן פעילים.האמינות שלה הופכת אותו למועדף על מערכות שמע מקצועיות ומוצרי צריכה מקצועיים כאחד.העדפה לרכיבים אמינים כאלה ממחישה מגמה למוצרים שמבטיחים עמידות וביצועים יעילים.STA540 STA540 מציין את סטנדרטים של ROHS, מסמן את ההתקדמות בהפחתת חומרים מסוכנים באלקטרוניקה.מעבר זה מגלה את הנזק הסביבתי ומדגיש חובה אתית לפיתוח בר -קיימא, מהדהד עם ערכים חברתיים המעדיפים עדיפות לשימור ואחריות.

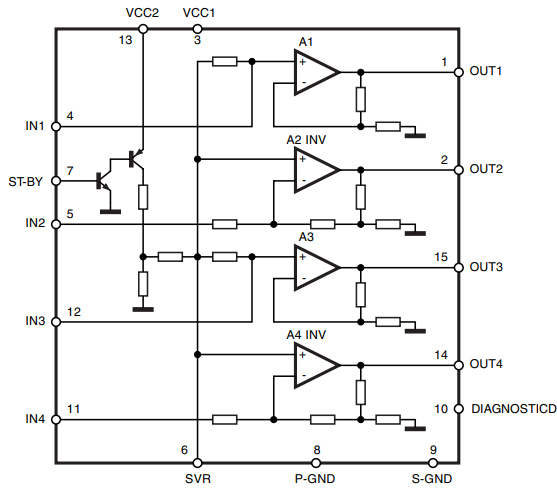

תרשים חסום

מפרט טכני

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 7 חודשים)
זמן ההובלה של המפעל	6 שבועות
צור ציפוי	פַּח
הַר	דרך החור
סוג הרכבה	דרך החור
חבילה / מקרה	Multiwatt-15 (לידים אנכיים, כפופים ומפוארים)
מספר הסיכות	15
טמפרטורת הפעלה	0 ° C ~ 70 ° C Ta
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	15
קוד ECCN	אוזן99
סוּג	Class AB
פיזור הכוח המקסימלי	36W
מתח - אספקה	8V ~ 22V
מיקום מסוף	לְזַגזֵג
מספר הפונקציות	1
מגרש מסוף	1.27 מ"מ
מספר חלק בסיס	STA540
ספירת סיכה	15
סוג פלט	2 ערוצים (סטריאו) או 4 ערוצים (Quad)
מתח אספקת הפעלה	18V
אספקת מתח-מקס (VSUP)	22V
אספקת מתח מתח (VSUP)	8V
מספר הערוצים	4
פיזור כוח	36W
כוח פלט	34W
סוג אספקה	אֶחָד
רוחב פס	22 קילו הרץ
רווח מתח	26dB
לְהַשִׂיג	26 dB
כוח פלט מקסימלי	38W
פלט מקסימום כוח X ערוצים @ עומס	38W x 2 @ 4 Ω;16W x 4 @ 4 Ω
עיוות הרמוני	10%
עכבת עומס	8 אוהם
תכונות	הגנה קצרה ומגנה תרמית, המתנה
גוֹבַה	10.7 מ"מ
מֶשֶׁך	19.6 מ"מ
רוֹחַב	5 מ"מ
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

מאפיינים של STA540

תכונה	פרטים
יכולת כוח תפוקה גבוהה	תצורות תפוקת חשמל
	2x 38 w ל -4 Ω ב 18 וולט, 1 קילו הרץ, 10% THD
	2x 34 w ל- 8 Ω ב 22 וולט, 1 קילו הרץ, 10% THD
	2x 24 w ל- 4 Ω ב 14.4 וולט, 1 קילו הרץ, 10% THD
	2x 15 w ל- 8 Ω ב -16 וולט, 1 קילו הרץ, 10% THD
	4x 13 w ל- 2 Ω ב 15 וולט, 1 קילו הרץ, 10% THD
	4x 11 w ל -4 Ω ב 18 וולט, 1 קילו הרץ, 10% THD
	4x 7 w ל -4 Ω ב 14.4 וולט, 1 קילו הרץ, 10% THD
רכיבים חיצוניים מינימליים	אין קבלים של Bootstrap, אין תאי בוצ'רו, באופן פנימי רווח קבוע 20 dB
פונקציית המתנה	CMOS תואם
אין פופ נשמע	אין פופ נשמע במהלך פעולות המתנה
מתקני אבחון	גלאי קליפ, פלט ל- GND גלאי מעגל קצר, פלט לגלאי מעגל קצר, בדיקת קצרים קצרים רכה עם ההפעלה, אזהרת כיבוי תרמית

שימוש ב- STA540

ניהול קצר במעגל ביציאות AC/DC

STA540 מצליח במיומנות מעגלים קצרים בתפוקות AC/DC.הבנייה החזקה שלה מבטיחה ביצועים אמינים, ומפחיתה את זמן ההשבתה באופן משמעותי.הטיפול במעגלים קצרים הוא בסיסי להגן על רכיבים חשמליים ולהאריך את אורך חייהם.מומחים מתמקדים לעתים קרובות בזיקוק עיצובים במעגלים כדי למנוע הפרעות אפשריות.

אסטרטגיות התחלה רכות במהלך ההפעלה

ה- STA540 תומך בהתחלה רכה במהלך ההפעלה, מבלבל את זרם ההפסקות ומגן מפני נזק אפשרי למערכת.מתח הדרגתי זה מתגבר למערכות הרגישות לשינויים פתאומיים.יישום טכניקות רכות היא שיטה מאומצת באופן נרחב המשפרת את יציבות המערכת ומרחיבה את אורך החיים.

הגבלה תרמית להפחתת יתר של התחממות יתר

עם מגבלות תרמיות, STA540 מונע למעשה התחממות יתר.טמפרטורה זו שולטת בביצועים לצבוט כאשר הטמפרטורות מטפסות ומבטיחות פעולות בטוחות.אתה יכול להדגיש אסטרטגיות אלה לשמירה על שלמות המכשירים, בעיקר בסביבות מועדות לחום.זה משקף מחויבות לבטיחות ואמינות בהנדסה.

חוסן מתח אינדוקטיבי גבוה

STA540 סובל מתח אינדוקטיבי גבוה, מה שהופך אותו למשימות כוח עם עומסים אינדוקטיביים משתנים.תכונה זו משמשת כאשר רכיבים מתמודדים עם לחץ מתגובות אינדוקטיביות.לעתים קרובות אתה יכול לכלול היבטים אלה לשמירה על חוסן וביצועים עקביים בתנאי העומס.

מאפייני הגנת ESD

הגנה מפני פריקה אלקטרוסטטית (ESD), STA540 SHIELDS רכיבים מפני פריקות אלקטרוניות פתאומיות העלולות לגרום לכישלון.שילוב הגנת ESD הוא גישה ליבה לשמירה על ביצועי המכשיר לאורך זמן.בדרך כלל, אתה יכול לשקול תכונות מגן אלה שימושיות כדי להבטיח עמידות המוצר ולהעצים את שביעות רצון הלקוחות.

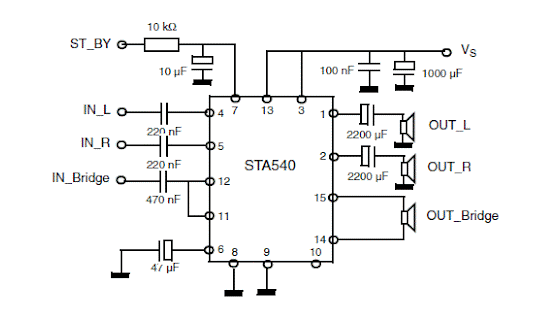

מעגל יישומים

מקבילות ל- STA540

חֵלֶק	לְהַשְׁווֹת	יצרנים	קָטֵגוֹרִיָה	תֵאוּר
E-TDA7375AV	STA540 לעומת E-TDA7375AV	ST Microelectronics	מגברי שמע	מגבר IC 2Channel (סטריאו) או 4 ערוץ (Quad) AB 43W X 2 @ 4Ω;12W x 4 @ 2Ω 15-מולטיוואט
TDA7375V	STA540 לעומת TDA7375V	ST Microelectronics	מגברי שמע	רמקול Audio AMP 2CH STEREO/4C 15 פינט (15+Tab) Multiwatt V Tube
TDA7375AV	STA540 לעומת TDA7375AV	ST Microelectronics	מגברי שמע	רמקול Audio Amp 1Ch Mono/2C צינור Class-Ab 15 pin (15+Tab) Multiwatt V

חֲבִילָה

על היצרן

Stmicroelectronics היא יצרנית מוליכים למחצה בולטת באירופה, שהוקמה בשנת 1987 באמצעות שילוב מפעלים צרפתים ואיטלקים.מאז, המטה שלה בז'נבה היה מוקד להשפעה על תעשיית האלקטרוניקה העולמית, ויושבים בצומת ההתקדמות הטכנולוגית והפרקטיקות הקיימות.

מסירות החברה לחדשנות מודגמת באמצעות השקעות משמעותיות במחקר ופיתוח.על ידי חיבוק טכנולוגיות מתקדמות, Stmicroelectronics עומדת בדרישות המגוונות של השוק, ומייצרת רכיבים למגזרים כמו רכב, תעשייה, אלקטרוניקה אישית וציוד תקשורת.ראוי לציין כי צעדיו בטכנולוגיית מוליכים למחצה לרכב תורמים ליצירת רכבים חשמליים חסכוניים יותר באנרגיה.

Stmicroelectronics מדגיש פרקטיקות בר-קיימא, ומשלב שיטות ידידותיות לסביבה בתהליכי הייצור שלה.על ידי צמצום טביעת הרגל הפחמן שלה והציגה לאנרגיה מתחדשת, החברה מתיישרת עם התעשייה עוברת לעבר אחריות סביבתית.זה לא רק מחזק את המוניטין שלו, אלא גם משפיע באופן חיובי על הקהילות שהיא משרתת.

גיליון נתונים PDF

גיליונות נתונים של STA540:

STA540.PDF

שאלות נפוצות [שאלות נפוצות]

1. למה משתמשים ב- STA540?

ה- STA540 מעוצב למי שמעריך מערכות שמע עם נאמנות גבוהה, בעיקר כאשר רצויים עמידות וצליל.הוא נועד לשגשג בסביבות מאתגרות, ומציע תכונות הגנה מובנות המבטיחות ביצועים קבועים.תוכלו למצוא אותו בשימוש נרחב במערכות קולנוע ביתי, ציוד שמע מקצועי והגדרות רמקול יוקרתיות.היכולת שלה להפיק צליל ברור עם עיוות מינימלי מושכת אתכם שנהנים מהשילוב החלק שלו ומביצועי שמיעת מעולים.היבט מבדיל של ה- STA540 הוא חוסנו בתרחישים תובעניים.בין אם במקומות נרחבים או בהגדרות ביתיות נעימות, מנגנוני ההגנה שלה, כמו כיבוי תרמי והגנה על מעגל קצר, שומרים על פעולה רציפה.תכונות אלה עוזרות להפחית חרדות הקשורות להפרעות פתאומיות, במיוחד במהלך אירועים חיים או תקופות שימוש מורחבות.
