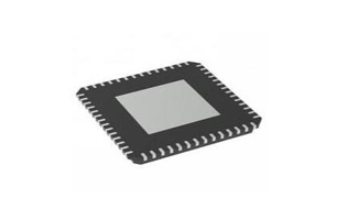

בחינת משדר 88E1512: סקירה כללית של גיליון נתונים, מדריך Pinout וחלופות

Marvell Alaska 88E1512 Gigabit Ethernet Trainceiver מהווה פיתרון נדרש לרשתות מודרנית, ותומך בהעברת נתונים חלקה על פני מגוון רחב של יישומים.ה- 88E1512, הנודע בזכות העיצוב החזק והיעילות האנרגטית שלו, הוא שחקן מפתח בתעשיות הדורשות קישוריות מהירה ואמינה.ממרכזי נתונים ועד אלקטרוניקה צרכנית, הארכיטקטורה שלה מספקת קלות גמישות ואינטגרציה, ומאפשרת ביצועים מיטביים בסביבות טכנולוגיות מגוונות.עם תמיכה בחיבורי נחושת וגם בסיבים סיבים, יחד עם תכונות כמו צריכת חשמל נמוכה ותאימות עם רכיבים מוליכים למחצה מתקדמים, 88E1512 מציב את עצמו כבחירה קדימה עבורך שמטרתה להגן על מערכות הרשת שלהם בעתיד תוך ניהול עלויות ביעילות.

קָטָלוֹג

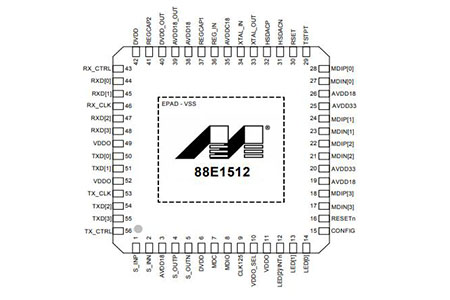

תצורת סיכה של 88E1512

עיצוב CAD 88E1512

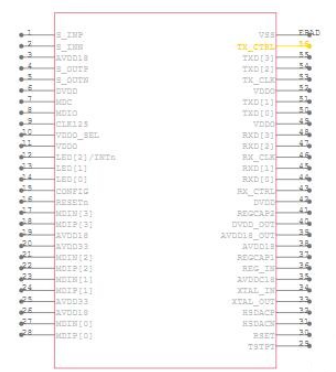

ייצוג סמלים

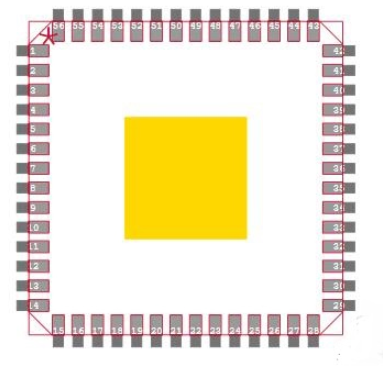

עיצוב טביעת רגל

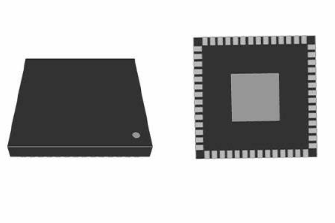

שילוב מודל תלת מימד

סקירה כללית של משדר אתרנט 88E1512

ה 88E1512 הוא משדר Ethernet הניתן להתאמה גבוהה מאוד.הוא תומך בסטנדרטים הנפוצים של 1000BASE-T, 100BASE-TX ו- 10BASE-T, ומבטיח העברת נתונים יעילה.גיוון זה בסטנדרטים מאפשר לו למלא את הדרישות של מערכות רשת מודרניות, ומציע אמינות על פני ממשקים שונים.

עם חיבורים זמינים באמצעות ממשקי GMII ו- RGMII, המשדר מקל על שילוב חלק בתשתיות רשת שונות.תאימות כפולה זו מתאימה לארכיטקטורות רשת מגוונות, ומספקת לך את הגמישות הדרושה לשיפור ביצועי המערכת בצורה חלקה.קלות ההשתלבות במערכות קיימות מוערכת לעתים קרובות, מה שמגביר את המדרגיות ואת היעילות כאחד.תמיכה בפורמטים של נחושת, סיבים ו- SGMII, 88E1512 מוכן להסתגל למגוון תרחישי רשת.בסביבות בהן דרישות הרשת משתנות, יכולת זו יכולה לרוב יתרון.גילוי סוג המדיה האוטומטי של המשדר מפחית את מורכבות ההתקנה, ומייעל את ניהול הרשת.

נגדי סיום MDI משולבים הם חלק מהתכנון היעיל של 88E1512, מפשטים פריסות מעגלים והורדת עלויות הקשורות לחומרים וייצור.העיצוב המהורהר הזה מתיישר עם תקני IEEE, ומבטיח ביצועים עקביים.יעילות כזו מסייעת באספקת מערכות אמינות ועם זאת פשוטות לפריסה.לעתים קרובות, יתרת ניהול עלויות המוצעים על ידי ה- 88E1512.על ידי מתן פתרונות איכותיים המכבדים אילוצי תקציב, פרויקטים יכולים להשיג גם קיימות וגם מדרגיות.שיווי משקל זה נצפה בדרך כלל ביישומים מוצלחים, ומניע קידום רשת לטווח הארוך.

תכונות

תכונה	תֵאוּר
תאימות IEEE	10/100/1000Base-T IEEE 802.3 תואם
מצבי הפעלה מרובים	- rgmii לנחושת
	- SGMII לנחושת (88E1512/88E1514 בלבד)
	- RGMII לסיבים/SGMII (88E1512 בלבד)
	- RGMII לנחושת/סיבים/SGMII עם גילוי אוטומטי (88E1512 בלבד)
	- נחושת לסיבים (1000Base-X) (88E1512/88E1514)
מצבי תזמון RGMII	ארבעה מצבי תזמון RGMII עם עיכובים משולבים, ביטול הצורך בעיכוב עקבות PCB
תמיכה בממשק סיבים	תומך ב- 1000base-x ו- 100base-fx עם SGMII (88E1512 רַק)
תקני RGMII LVCMOS	תומך ב- LVCMOS/0 ב- RGMII
Ethernet יעיל באנרגיה (EEE)	IEEE 802.3AZ-2010 תואם מדור קודם
יעילות כוח	כוח נמוך במיוחד, עם סיום MDI משולב נגדים
רגולטורי מתח	רגולטורי מתח מיתוג משולבים
תמיכת אתרנט ירוקה	- מצב חיסכון פעיל בחשמל
	- גילוי אנרגיה וגילוי אנרגיה+ מצבי הספק נמוכים
IEEE1588 V2	תמיכה בהטמת זמן
אתרנט סינכרוני (SYNCE)	התאוששות שעון
מצבי Loopback	שלושה מצבי לופבק אבחון
מצב משמרת למטה	תמיכה במתקני כבלים דו-זוגיים
שוויון אדפטיבי	שוויון אדפטיבי דיגיטטיבי משולב לחלוטין, הד ביטולים, וביטולי צירוף
תיקון נדרש בסיסי	תיקון משוטט בסיס דיגיטלי מתקדם
MDI/MDIX	קרוסאובר MDI/MDIX אוטומטי בכל המהירויות
תיקון קוטביות	תיקון קוטביות אוטומטי
משא ומתן אוטומטי	תואם IEEE 802.3
מצבי LED	מצבי LED הניתנים לתכנות, כולל בדיקת LED
ממשק ניהול	ממשק ניהול MDC/XMDIO
כלי אבחון	בודק CRC, מונה מנות, יצירת מנות
להתעורר ב- LAN (WOL)	יכולת גילוי אירועים
בודק כבלים וירטואלי (VCT)	בודק כבלים וירטואלי מתקדם לאבחון
כיול אוטומטי	ליציאות ממשק Mac
חיישן טמפרטורה	מְשׁוּלָב
אספקת מתח	אספקת 3.3 וולט יחידה עם רגולטור מיתוג פנימי תְמִיכָה
אפשרויות מתח קלט/פלט	1.8 וולט, 2.5 וולט, או 3.3 וולט עבור רפידות קלט/פלט
אפשרויות ציון	ציונים מסחריים ותעשייתיים (88E1510 ו- 88E1512 רַק)
חֲבִילָה	- 48 פינים QFN 7 מ"מ x 7 מ"מ ירוק עם EPAD (88E1510 ו 88E1518)
	- 56 פינים QFN 8 מ"מ x 8 מ"מ ירוק עם EPAD (88E1512/88E1514)

יישומים

88E1512 Ethernet PHY מציע בסיס גמיש להתקדמות מהירה בנופים דיגיטליים.רכיב זה מפעיל מערכות ג'יגה -בייט במגזרים שונים, כמו ארגונים, פתרונות משובצים, אלקטרוניקה צרכנית ורשתות מטרו/שירות.

יישומי ארגונים

• שיפור תשתיות רשת: ברשתות ארגוניות, 88E1512 מגביר קישוריות ומגביר את שיעורי העברת הנתונים.זה משגשג בסביבות הדורשות חילופי נתונים מהירים וחלקים, כמו מרכזי נתונים ורשתות ארגוניות.

• שילוב מרכז נתונים: מרכזי נתונים נהנים מהביצועים היציבים של 88E1512 ויכולות במהירות גבוהה, ומבטיחים זרימת נתונים חלקה הנחוצה לאחסון ועיבוד.זה מכה באיזון הרמוני בין מהירות לאמינות, והופך לאלמנט מרכזי בעיצובים של מרכז נתונים עכשווי.

מערכות משובצות

במערכות משובצות, הרכיב מאפשר פריסות קומפקטיות ויעילות רציניות עבור IoT ואוטומציה.אינטגרציה זו מטפחת יישומים חכמים יותר ומגיבים יותר, ומניעים חידושים בטכנולוגיות בית חכם ואוטומציה תעשייתית.

אלקטרוניקה צרכנית

ה- 88E1512 עומד בביקוש הגובר לאינטרנט במהירות גבוהה במכשירים צרכניים.טלוויזיות חכמות ונחמות משחקים, למשל, ממנפות את יכולתן לחוויות סטרימינג ומשחקים מעולות, לשפר את שביעות הרצון שלך ואת היתרון התחרותי שלך.

רשתות ספקי המטרו ושירותים

• שמירה על קישוריות: ברשתות המטרו ובקרב ספקי השירות, 88E1512 מבטיח חיבורים יציבים ועקביים.הפריסה שלה מאפשרת לספקי שירותים לספק גישה איכותית לאינטרנט עם מינימום הפרעות, ולהועיל הן לעסקים והן לבתים.

• שיפור עמוד השדרה ברשת: תפקידה ברשתות המטרו תומך בתשתיות אמינות, מאפשר ערוצי תקשורת יעילים ומכיל עומסי נתונים גבוהים.זה עיקרי בקיום רשתות תקשורת עירוניות, ומבטיח את היעילות והחוסן שלהם.

חֲלוּפָה

• 88E1512-A0-NNP2I000

• 88E1512-A0-NNP-2I000

• 88E1512-A0NNP2I000

• 88E1512A0NNP2I000

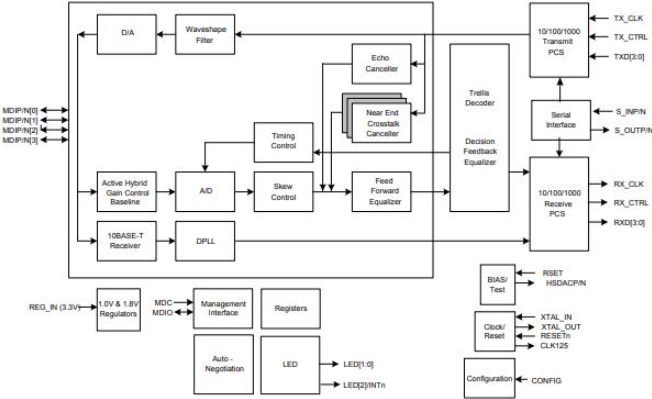

תרשים חסום

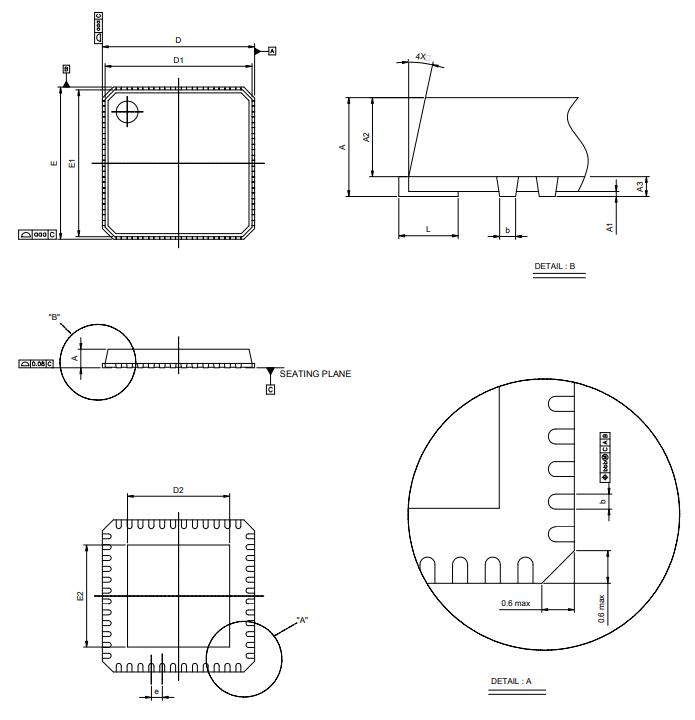

חֲבִילָה

תובנות של יצרנים

מארוול, הידוע בדחיפת המעטפה באחסון דיגיטלי, שובר בעקביות קרקע חדשה על פני מגזרים שונים.פתרונות המוליכים למחצה המתקדמים שלהם ממלאים תפקיד מרכזי בהגדרת עתיד אחסון הנתונים ויש להם השפעות מרחיקות לכת על הארגון, הענן, הרכב, התעשייה והצרכנים.אסטרטגיה הוליסטית זו חושפת את מסירותם להגברת היעילות והמדרגיות של ניהול הנתונים.

בהגדרות ארגוניות וגם בענן, מארוול משפר את זרימת הנתונים ואת יעילות האחסון.הדגש ההולך וגובר על מחשוב ענן קורא לחידושים חזקים וניתנים להרחבה.על ידי מינוף אלגוריתמים מתקדמים לצד עיצובים חסכוניים בחשמל, מארוול מתמודד עם אתגרי השהייה, ומספק גישה חלקה של נתונים כדי לעמוד בדרישות המהירות הנדרשות לעסקים מודרניים.לשימושים ברכב ותעשייה, מארוול מספק פתרונות עמידים שנועדו לסבול תנאים קשים.מוליכים למחצה שלהם מציעים עיבוד נתונים אמין - פעיל לאוטומציה של האבולוציה והייצור של כלי רכב חכמים.שילוב יכולות AI תומך בקבלת החלטות חכמות ותחזוקה חזויה, שניהם משמשים לשינויי מגזרים אלה.

מפרט טכני

להלן הטבלה של Marvell Semiconductor, Inc. 88E1512-A0-NNP2I000 מפרטים ותכונות טכניות.

סוּג	פָּרָמֶטֶר
זמן ההובלה של המפעל	16 שבועות
הַר	הר השטח
סוג הרכבה	הר השטח
חבילה / מקרה	כרית חשופה 56-VFQFN
רמת השימוש	כיתה תעשייתית
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס (TA)
סִדרָה	אלסקה®
פורסם	2011
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	3 (168 שעות)
מספר הסיומות	56
סוּג	מַקמָשׁ
מתח - אספקה	1.71V ~ 1.89V, 2.38V ~ 2.62V, 3.14V ~ 3.46V
מיקום מסוף	מְרוּבָּע
צורת מסוף	אין עופרת
מספר הפונקציות	1
מתח אספקה	3.3V
קוד JESD-30	S-XQCC-N56
מספר הערוצים	4
מִמְשָׁק	אתרנט
קצב נתונים	10 מגהביט לשנייה, 100 מגהביט לשנייה, 1 ג'יגה -סיביות
פּרוֹטוֹקוֹל	IEEE 802.3, IEEE 1588
מספר הנהגים/מקלטים	4-APR
דופלקס	מלא, חצי
מספר המשדרים	1
Simplex/Duplex	דופלקס
טמפרטורת צומת מקסימום (TJ)	125 מעלות צלזיוס
טווח טמפרטורות הסביבה גבוה	85 מעלות צלזיוס
גוֹבַה	1 מ"מ
סטטוס ROHS	תואם ROHS

גיליון נתונים PDF

88E1512-A0-NNP2I000 גיליונות נתונים:

88E1510/12/14/18.PDF

88E1512 תמצית. PDF

שאלות נפוצות [שאלות נפוצות]

1. כיצד פועל 88E1512?

משדר 88E1512 הוא מיועד להגדרות רשת רב -תכליתיות, התומך בחמישה מצבי פעולה שיתאימו צרכים ספציפיים.RGMII המשפר את התקשורת הדיגיטלית בין Mac ו- PHY, ייעול העברת נתונים והפחתת העיצוב מורכבות, אידיאלית לחיבורי נחושת במתקנים שונים.SGMII הוא פרוטוקול קומפקטי עם זוגות דיפרנציאליים לשלמות איתות גבוהה וספירת סיכות נמוכה, תומכת בחיבורי נחושת וסיבים, הנמצאים בשימוש נרחב עבורו כוח נמוך ויכולת הסתגלות.RGMII ל- SGMII הצעות מעבר קישוריות גמישה על ידי הפעלת מעברים RGMII-TO-SGMII עם תצורה אפשרויות להבטיח תאימות בין הגדרות שונות.נחושת וסיבים תומך ב- SGMII תומך בשני הנחושת (עמיד, חסכוני) וסיבים תזונתיים (מהירות גבוהה, למרחקים ארוכים), עם זיהוי אוטומטי להתקנה מפושטת.מעבר סיבים (1000base-x) מקל על מעברים חלקים בין מצבי נחושת לסיבים, הניתנים להתאמה למגורים וסביבות מסחריות המבוססות על דרישות חביון ואות.

2. מה מצב ההפעלה של 88E1512?

המשדר כולל ווסת מתח משולב, הפועל בצורה חלקה באספקת חשמל 3.3 וולט תוך תמיכה במספר מתחי LVCMOS: 1.8 וולט, 2.5 וולט ו- 3.3 וולט.יכולת הסתגלות זו מאפשרת שילוב חלק במערכות עם מסגרות כוח שונות.בחירה מכוונת של תקני מתח משפיעה ישירות על ניהול תרמי ועל יעילות הכוח, וממלאת תפקיד בולט באתגרים הנדסיים.על ידי הקפדה על היבטים אלה, אתה יכול לחזק את אריכות החיים של הביצועים ותפעול מכשירים בר -קיימא.

3. איזו חבילה זמינה 88E1512?

העטוף בחבילה קומפקטית של 56 פינים QFN, מידות המשדר הם 8 מ"מ x 8 מ"מ.תכנון זה משמש למקסום שטח בלוחות מעגלים צפופים, מה שהופך אותו למתאים ליישומים בצפיפות גבוהה.כאשר האלקטרוניקה ממשיכה במגמה לכיוון גדלים קטנים יותר, בחירת רכיבים קומפקטיים מבלי לאבד פונקציונליות הופכת חשובה יותר ויותר.חבילת QFN לא רק משפרת את הביצועים התרמיים אלא גם מפחיתה את טביעת הרגל, ומשפיעה ישירות על צדדיות המוצר ותגובת השוק.
