מפסק מעגל זעיר (MCB): עקרון עבודה, סוגים, דירוגים ומדריך בחירה

מאמר זה עוזר לך להבין מהו מפסק זרם חשמלי (MCB) וכיצד הוא מגן על מעגל חשמלי מעומס יתר וקצר חשמלי.תלמדו את החלקים העיקריים שלו, איך הוא פועל ומדוע הוא מנתק את החשמל בזמן תקלות.זה גם מסביר את סוגי עקומת הנסיעה, תצורות המוט ודירוגי יכולת השבירה.לבסוף, תראה יישומים נפוצים וכיצד לבחור את ה-MCB הנכון עבור מעגל.

קטלוג

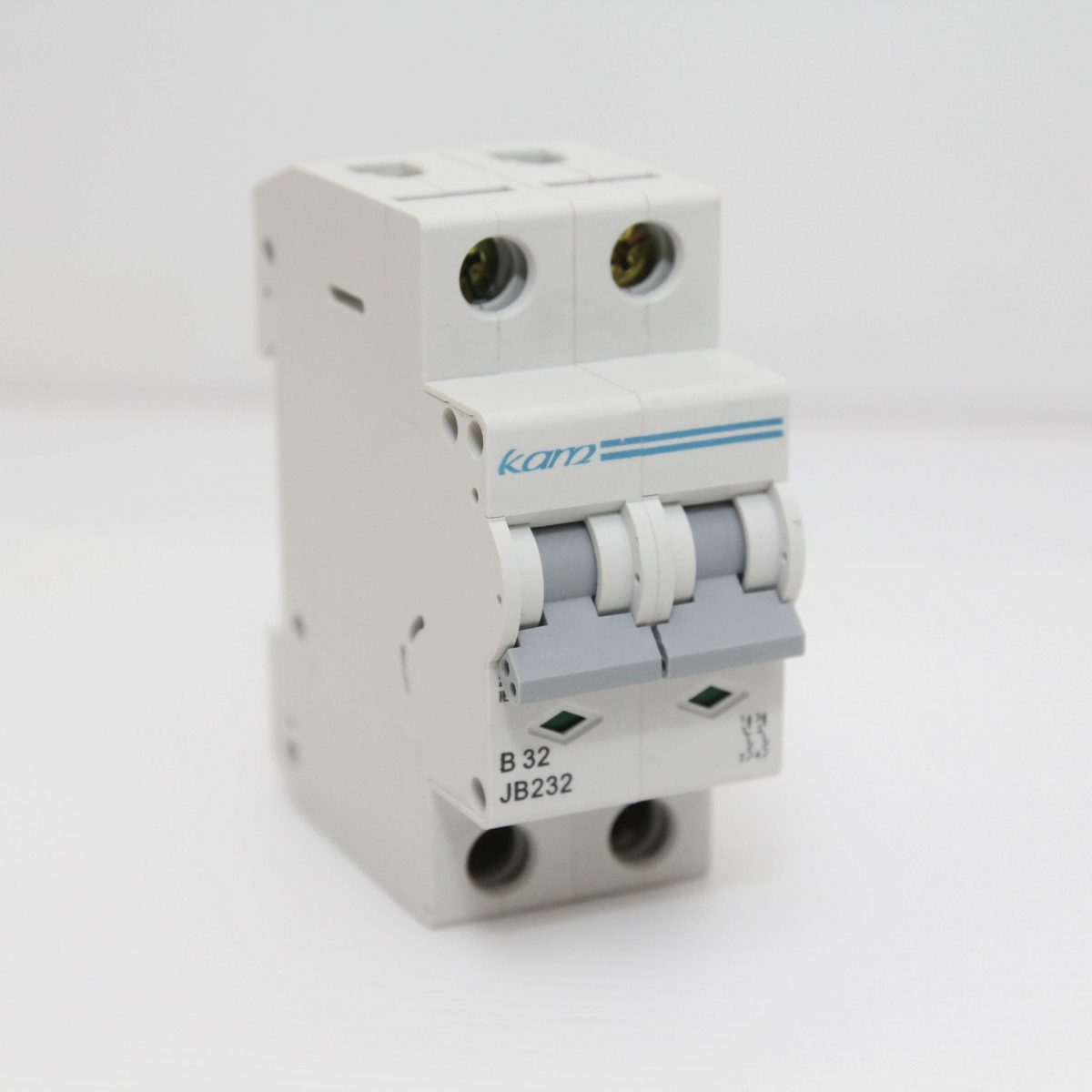

איור 1. מפסק מעגל זעיר (MCB)

מהו מפסק מעגל מיניאטורי?

מפסק זעיר (MCB) הוא התקן הגנה חשמלי אוטומטי המשמש לעצירת זרם מופרז במעגל.מטרתו העיקרית היא להגן על חוטים וציוד מחובר מפני נזק הנגרם מעומס יתר או קצר חשמלי.כאשר מופיע זרם חריג, ה-MCB מנתק את אספקת החשמל כדי לשמור על בטיחות ההתקנה.שלא כמו נתיך, ניתן לאפס אותו ולהשתמש בו שוב לאחר ניקוי התקלה.בגלל ההגנה הניתנת לשימוש חוזר זה, MCBs נמצאים בשימוש נרחב בבתים, בניינים ולוחות חשמל קטנים.

בניית מפסק זעיר

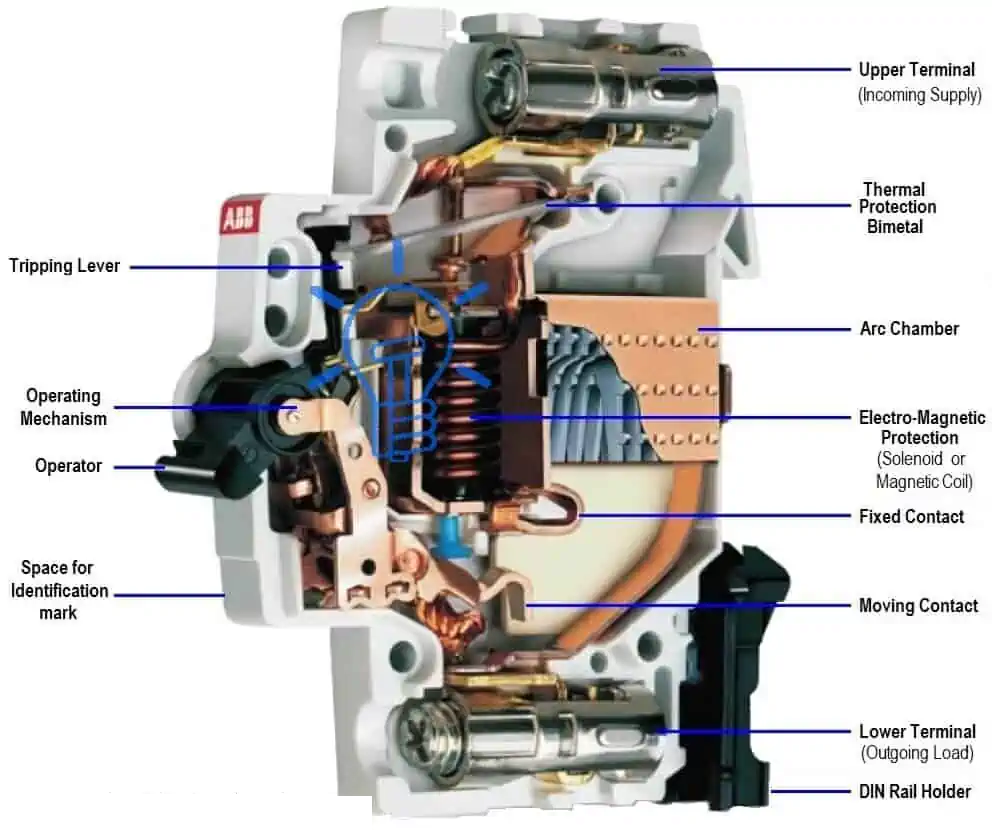

איור 2. חלקים פנימיים של מפסק מעגל מיניאטורי

• טרמינל עליון (אספקה נכנסת)

המסוף העליון מחבר את מקור החשמל למפסק.הוא מספק נקודת כניסה חשמלית מאובטחת עבור המוליך הנכנס.מסוף זה מבטיח העברת זרם יציבה למגעים הפנימיים.

• טרמינל תחתון (עומס יוצא)

המסוף התחתון מחבר את המפסק למעגל המוגן.זרם זורם מתוך המפסק דרך נקודה זו לכיוון העומס.זה שומר על חיבור החיווט הדוק ואמין.

• הגנה תרמית Bimetal

רצועת הבי-מתכת חשה בחום הנגרם כתוצאה מעודף זרם.הוא מתכופף כאשר הטמפרטורה עולה ומכין את המנגנון לניתוק חשמל.חלק זה פועל כאלמנט בטיחות מבוסס טמפרטורה.

• סליל אלקטרומגנטי (הגנה מגנטית)

הסליל המגנטי מגיב באופן מיידי לרמות זרם גבוהות מאוד.הוא מייצר כוח מגנטי המפעיל את מנגנון השחרור.זה מבטיח תגובה מהירה במהלך תקלות חמורות.

• איש קשר קבוע

המגע הקבוע הוא נקודת ההולכה הנייחת בתוך המפסק.הוא נשאר במקומו בזמן שהמגע הנע נפתח או נסגר כנגדו.זרם חשמלי עובר בדרך כלל דרך זוג המגעים הזה.

• העברת איש קשר

המגע הנע פותח וסוגר את המעגל פיזית.הוא נפרד מהמגע הקבוע כאשר המפסק פועל.פעולה זו קוטעת את זרימת החשמל בבטחה.

• תא קשת (קשת מצנח)

תא הקשת מכיל לוחות מתכת המחלקים ומצננים את הקשת החשמלית.זה מפחית חום ומונע נזק בתוך המפסק.זה מגן על המכשיר ועל החיווט הסמוך.

• מנגנון הפעלה

מנגנון ההפעלה מקשר את מערכת השחרור הפנימית לידית.זה שולט בפתיחה וסגירה של מגעים.זה גם נועל את המפסק במצב ON או OFF.

• מנוף מעידה

ידית המעידה מעבירה תנועה ממרכיבי ההגנה למגעים.כאשר הוא מופעל, הוא משחרר את מערכת התפסים.זה מאפשר ניתוק אוטומטי.

• מפעיל (ידית החלפה)

הידית מאפשרת החלפה ידנית של המפסק.זה יכול להפעיל או לכבות את המעגל בבטחה.זה גם מראה את מצב המפסק.

• מחזיק מסילת DIN

המחזיק מאפשר הרכבה קלה בתוך לוחות חלוקה.הוא מאבטח את המפסק על מסילה רגילה.זה מפשט את ההתקנה וההחלפה.

עקרון העבודה של MCB

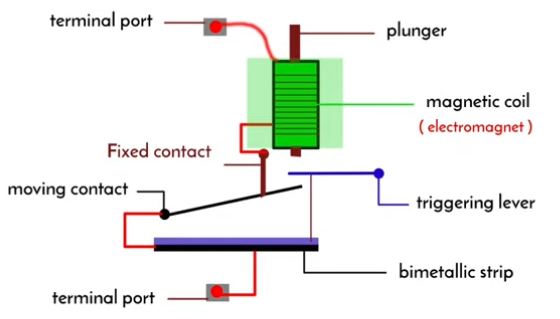

איור 3. תרשים מנגנון עבודה MCB

כאשר זורם זרם רגיל, החשמל עובר דרך המגעים ללא הפרעה.במהלך עומס יתר, חום מצטבר באלמנט החישה ומפעיל את מנגנון השחרור לאחר עיכוב קצר.התפס נפתח והמגעים נפרדים, מנתקים את המעגל.במצב קצר חשמלי, כוח מגנטי חזק מפעיל את המנגנון באופן מיידי.המגעים נפתחים במהירות ומופיעה קשת חשמלית ביניהם.הקשת נכנסת לתא הקשת שם היא מתפצלת ומתקררת עד שהיא נעלמת.לאחר הסרת התקלה, ניתן לאפס את המפסק ולשחזר את המעגל.

סוגי MCB מבוסס על עקומת טיול

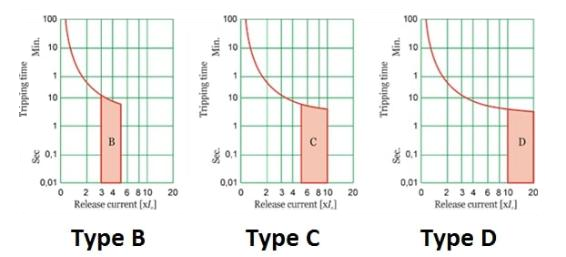

איור 4. סוגי עקומת טיול של MCB (B, C, D)

סוג B MCB

MCB מסוג B מיועד למעגלי זרם נחשול נמוך.הוא מופעל כאשר הזרם מגיע בערך פי שלושה עד חמישה מהערך המדורג.זה הופך אותו למתאים לתאורה וחיווט ביתי.מכשירים קטנים ועומסים התנגדות פועלים בצורה מהימנה עם הגנה זו.המפסק מתנתק במהירות כדי להגן על הכבלים מפני התחממות יתר.הוא נפוץ בשימוש בלוחות חשמל למגורים.

סוג C MCB

MCB מסוג C מיועד לציוד זרם התנעה בינוני.הוא פועל בערך פי חמישה עד עשרה מהזרם הנקוב.זה מאפשר למכשירים כמו מאווררים ומנועים קטנים להתניע כרגיל.הוא מאזן הגנה וסובלנות לנחשולים זמניים.מבנים מסחריים רבים משתמשים בסוג מפסק זה.זוהי הבחירה הנפוצה ביותר עבור מעגלים לשימוש כללי.

סוג D MCB

MCB מסוג D בנוי לעומסי זרם פריצה גבוהים.הוא מופעל רק כאשר הזרם מגיע בערך פי עשרה עד עשרים מהערך המדורג.מנועים ושנאים כבדים דורשים עיכוב זה כדי להתחיל כהלכה.המפסק מונע מעידה מטרד במהלך האנרגיה.מכונות תעשייתיות משתמשות לעתים קרובות בקטגוריה זו.הוא מגן על מעגלים תוך תמיכה בזרמי הפעלה גדולים.

סוגי MCB מבוסס על מספר קטבים

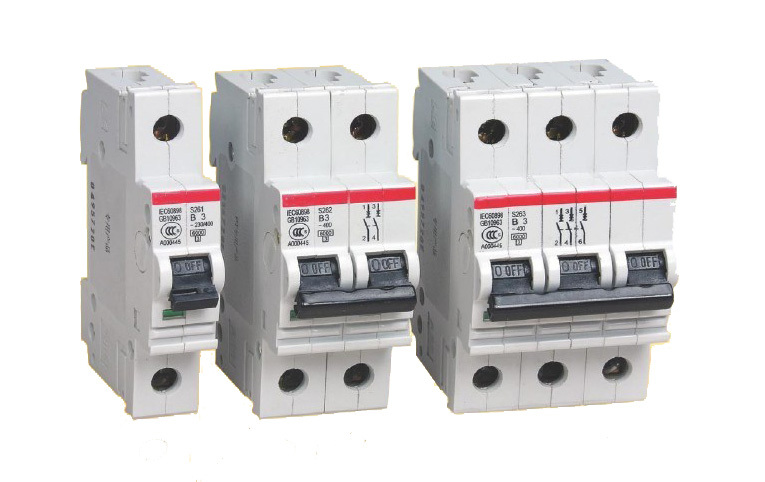

איור 5. תצורות מוט MCB

MCBs משתנים גם לפי מספר החוטים שהם מנתקים יחד.סוג המוט תלוי במערכת אספקת המעגל.

יחיד קוטב (SP)

MCB חד קוטבי מגן על מוליך חי אחד במעגל חד פאזי.זה מנתק רק את חוט הפאזה כאשר מתרחשת תקלה.תצורה זו משמשת בדרך כלל למעגלי תאורה.לוחות חלוקה למגורים עושים שימוש נרחב במפסקי SP.זה קומפקטי ופשוט להתקנה.ניטרלי נשאר מחובר ישירות בהגדרה זו.

כפול קוטב (DP)

MCB כפול קוטבי מנתק גם מוליכים פאזה וגם מוליכים ניטרליים.זה מספק בידוד מוחלט של המעגל.זה משפר את הבטיחות במהלך תחזוקה ופתרון בעיות.מכשירים כגון מחממי מים משתמשים לעתים קרובות בתצורה זו.האספקה ​​מופרדת לחלוטין מהעומס.זה נפוץ בהגנה על ציוד חד פאזי.

משולש קוטב (TP)

MCB משולש קוטבי מגן על שלושה מוליכים חיים במערכת תלת פאזית.כל השלבים מתנתקים בו זמנית במהלך תקלה.זה מונע נזק של חוסר איזון שלב לציוד.מנועים ומכונות תעשייתיות משתמשים בדרך כלל בהסדר זה.זה מבטיח בידוד אחיד על פני קווי האספקה.לוחות תלת פאזיים מסתמכים על מפסקי TP להגנה מאוזנת.

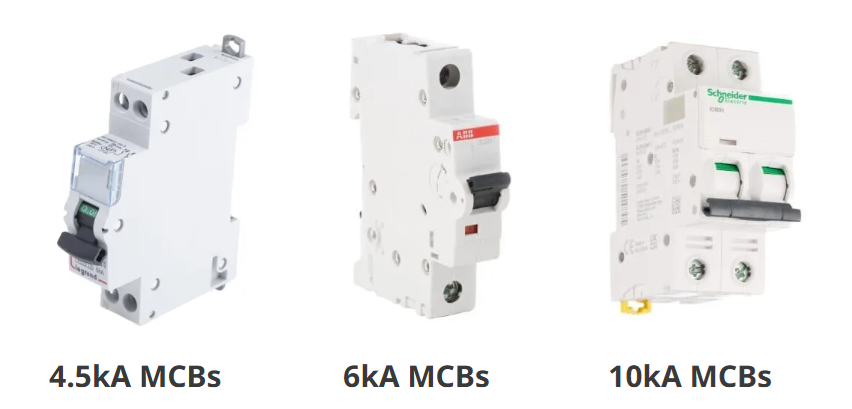

סוגי MCB מבוסס על כושר שבירה

איור 6. דירוגי קיבולת שבירת MCB

MCBs מסווגים לפי זרם התקלה המרבי שהם יכולים להפריע.זה תלוי בחוזק אספקת החשמל בנקודת ההתקנה.

4.5kA MCB

MCB 4.5kA הוא מפסק זעיר עם יכולת שבירת קצר של 4.5 קילואמפר.הוא מיועד למיקומים ברמת תקלה נמוכה יותר שבהם זרם הקצר הזמין קטן יחסית.זה בדרך כלל מתאים לנקודות הפצה קלות עם כבלי הזנה ארוכים יותר המפחיתים את זרם התקלה.ברשתות אלו, MCB בקיבולת שבירה של 4.5kA יכול לשבש תקלות בבטחה בתוך הגבול המדורג שלו.זה נפוץ ביחידות צריכה בסיסיות שבהן המקור במעלה הזרם אינו "נוקשה" במיוחד.נקודת המפתח היא ש-4.5kA מתאים לרשתות חלשות יותר עם זרם קצר פוטנציאלי מוגבל.

6kA MCB

MCB 6kA הוא מפסק זרם זעיר המדורג לקטוע עד 6 קילואמפר של זרם תקלה.הוא משמש כאשר אספקת החשמל יכולה לספק רמת קצר חשמלי מתונה בלוח החלוקה.זה כולל לעתים קרובות רשתות מגורים ומסחר קטנות טיפוסיות המוזנות משנאים סמוכים.בהשוואה למכשירים של 4.5kA, MCB בקיבולת שבירה של 6kA מספקת יותר מרווח עמידות בפני תקלות באספקה ​​חזקה יותר.זה עוזר להבטיח שהמפסק יכול לנקות זרם קצר פוטנציאלי גבוה יותר ללא נזק.עבור התקנות מבנים רבות, 6kA הוא דרגת יכולת שבירה בשימוש נרחב.

10kA MCB

MCB של 10kA הוא מפסק זרם זעיר שיכול לשבור בבטחה עד 10 קילואמפר של זרם קצר חשמלי.הוא מיועד לנקודות ברמת תקלה גבוהה שבהן מקור האספקה ​​חזק והעכבה נמוכה.זה כולל לוחות קרובים יותר לשנאים, מרכזיות מסחריות גדולות יותר וחלקי הפצה תעשייתיים רבים.MCB בקיבולת שבירה של 10kA מספקת יכולת עמידות גבוהה יותר בתנאי קצר חשמליים קשים.זה מפחית את הסיכון לכשל במפסק כאשר זרם התקלה הפוטנציאלי גבוה.בקיצור, 10kA נבחר עבור רשתות חזקות יותר עם זרם קצר זמין גבוה יותר.

דירוגים ומפרטי MCB

פרמטר	מפרט
זרם מדורג (ב)	6A, 10A, 16A, 20A, 32A, 40A, 63A
מדורג מתח תפעולי (Ue)	230/400V AC
מדורג תדירות	50/60 הרץ
מספר של מוטות	1P, 1P+N, 2P, 3P, 3P+N (4P)
עקומת טיול כיתה	ב, ג, ד (לפעמים K, Z)
מדורג יכולת שבירת קצר חשמלי	4.5kA, 6kA, 10kA (סימון kA)
סטנדרטי / סימון תאימות	IEC 60898-1 (או IEC 60947-2)
בידוד מדורג מתח (Ui)	למשל, 500V
דחף מדורג עמיד במתח (Uimp)	למשל, 4kV, 6 קילו וולט
אנרגיה מעמד מגביל	כיתה 3 (אם מסומן)
טרמינל טווח גודל המוליך	למשל, 1–25 mm² (משתנה לפי דגם)
טרמינל מומנט הידוק	למשל, 2.0 ננומטר (משתנה לפי דגם)
מכני סיבולת	למשל, 10,000–20,000 פעולות (אם צוין)
חשמל סיבולת	למשל, 4,000 פעולות (אם צוין)
תואר של הגנה (IP)	IP20 (אופייני עבור מכשירים במארזים)

השוואה בין MCB לפיוז

גם MCBs וגם נתיכים מגנים על מעגלים מפני זרם יתר, אך הם שונים בתפעול ובטיפול לאחר תקלה.הטבלה שלהלן משווה את ההתנהגות התפקודית שלהם.

פרמטר	MCB	נתיך
אחרי טיול פעולה	ניתן לאיפוס	חייב להיות הוחלף
תקלה אינדיקציה	ברור מצב ON/OFF/TRIP	לרוב לא ברור אלא אם כן קיים מחוון מפוצץ
מיתוג פונקציה	ניתן להשתמש בתור מתג	לא מיועד להחלפה
שימוש חוזר לאחר תקלה	לשימוש חוזר לאחר איפוס	לשימוש חד פעמי אלמנט
תגובה עקביות	טיול מוגדר התנהגות עקומה	תלוי סוג ומצב הפתיל
עומס יתר הגנה	מובנה ניתוק עומס יתר	כן, אבל תלוי במאפייני הנתיך
קצר חשמלי הפרעה	מדורג יכולת שבירה (מסומן kA)	גבוה יכולת הפרעה עבור סוגי נתיכים רבים
זמן השבתה לאחר טיול	נמוך (איפוס)	גבוה יותר (להחליף, לבדוק דירוג, להתקין)
תחזוקה מאמץ	שגרה נמוכה טיפול	דורש מלאי חילוף והחלפה
בלאי מגע	יש מגעים מכניים שמזדקנים	בלי לזוז חלקים באלמנט
טיפול בקשת	קשת פנימית תא	קשת מטופלת בתוך גוף הנתיך במהלך ההיתוך
סלקטיביות שליטה	לעתים קרובות מתואם עם מפסקים במעלה הזרם	יכול להיות מאוד סלקטיבי עם דירוג נתיך מתאים
פועל משוב	גלוי עמדת הידית	אלמנט מצב לא תמיד נראה לעין
טיפוסי מצב כשל	מגע/מנגנון ללבוש לאורך חיים ארוכים	אלמנט נמס באופן קבוע במבצע

יישומים של מפסקים מיניאטוריים

1. מעגלי תאורה למגורים

MCBs מגנים על מעגלי ענפי תאורה מעומסי יתר הנגרמים מתקלות חיווט או יותר מדי מתקנים בקו אחד.הם מספקים ניתוק מהיר כאשר הזרם חורג מהמגבלות הבטוחות עבור המוליך.האיפוס פשוט לאחר תיקון הבעיה.זה הופך את לוחות החלוקה הביתיים לקל יותר לתחזוקה.

2. מעגלי שקע (מכל).

שקעים לשימוש כללי יכולים לראות עומסים משתנים ממכשירי חשמל וכלים.MCB עוזר להגן על החיווט כאשר מספר התקנים מחוברים בו זמנית.זה מפחית את הסיכון להתחממות יתר של הכבלים כתוצאה מזרם יתר מתמשך.זהו שימוש נפוץ בבתים ובמשרדים קטנים.

3. מעגלי מיזוג ומערכות HVAC

יחידות AC מסוג מפוצל וציוד HVAC קטן מוגנים לרוב על ידי MCBs ייעודיים.המפסק מבודד יחידה אחת לשירות מבלי לכבות את כל הפאנל.זה גם מגן על קו האספקה ​​שמזין את הציוד.זה שומר על תקלות מקומיות למעגל אחד.

4. מחממי מים ומכשירים קטנים קבועים

עומסים קבועים רבים פועלים לתקופות ארוכות, ולכן הגנת המעגל צריכה להיות יציבה ואמינה.MCBs מספקים ניתוק אוטומטי כאשר מתרחש זרם חריג.הם גם מאפשרים בידוד נוח לתחזוקה.זה נפוץ בדירות ובשירותים מסחריים.

5. לוחות חלוקה ותתי פאנלים

MCBs משמשים כמזינים יוצאים בפאנלים ראשיים ובלוחות משנה.הם מגנים על מעגלי ענפים ומסייעים בארגון עומסים לפי אזור או פונקציה.זה משפר את בידוד התקלות ומפחית את זמן פתרון התקלות.

6. תאורה מסחרית ומעגלי חשמל

משרדים, חנויות ובניינים קטנים משתמשים במעגלים נפרדים רבים עבור תאורה, שקעים וציוד.MCBs מגנים על כל מעגל באופן עצמאי כדי להגביל את השפעת התקלה.זה שומר על קטעים חיוניים לפעול אם מעגל אחד יתקלקל.זה תומך בפעולה יומיומית בטוחה יותר.

7. לוחות בקרה ומעגלי עזר לאוטומציה

חיווט בקרה עבור ממסרים, חיישנים וספקי כוח עזר זקוקים לרוב להגנה קומפקטית.MCBs מתאימים ללוחות בקרה של מסילת DIN ומספקים בידוד ברור.הם מסייעים במניעת התפשטות של תקלות קטנות לחלקי בקרה אחרים.זה נפוץ בארונות בקרה תעשייתיים.

8. מנועים ומשאבות קטנות (הגנה על ענפים)

מנועים קטנים רבים מוזנים ממעגלי ענף ייעודיים המוגנים על ידי MCBs.המפסק מפריד את מעגל המנוע במהירות בתנאי זרם חריגים.זה גם נותן נקודת בידוד פשוטה להפעלה/כיבוי בפאנל.זה משמש לעתים קרובות עבור מאיצים, מאווררים ומשאבות קטנות.

כיצד לבחור את ה-MCB הנכון?

שלב 1: קבע את עומס המעגל ובחר את הדירוג הנוכחי

התחל ברישום העומס המחובר וזרם הריצה הרגיל של המעגל.בחר זרם מדורג MCB שיכול לשאת את זרם העומס הצפוי ללא מעידה מטרד.אם העומס משתנה, יש לבסס את הבחירה על זרם ההפעלה הרגיל הגבוה ביותר, לא על פיאים קצרים מדי פעם.שמור את הדירוג מיושר עם קיבולת מוליך המעגל המשמשת בקו זה.שלב זה קובע את ה"גודל" הבסיסי של המפסק המיניאטורי.

שלב 2: בחר את עקומת הנסיעה בהתבסס על התנהגות פריצה

בדוק אם לעומס יש גל התנעה גבוה, כמו מנועים, מדחסים או שנאים.השתמש בעקומה שסובלת את הפריצה הצפויה ועדיין מספקת ניתוק מהיר לתקלות.סוג B מתאים לעומסי נחשול נמוכים, סוג C מתאים לפריצה מתונה וסוג D מתאים לציוד פריצה גבוה.בחר את העקומה המתאימה לאופן שבו העומס מתחיל, לא רק איך הוא נקרא.זה מונע נסיעות מטרד חוזרות ונשנות במהלך ההפעלה.

שלב 3: בחר את מספר הקטבים שיתאים למערכת האספקה

זהה אם המעגל הוא חד-פאזי או תלת-פאזי, והאם עליך לבודד נייטרלי עם הפאזה.השתמש ב-SP עבור מוליך חי יחיד, DP עבור בידוד פאזה ונייטרלי יחד, ו-TP עבור קווים תלת פאזיים.עבור תלת פאזי עם בידוד ניטרלי, בחר הגנה בסגנון TPN/4P כנדרש על ידי תכנון המערכת.בחירת עמודים עוסקת בניתוק בטוח של המוליכים הנכונים יחד.שלב זה מבטיח בידוד נכון ותאימות חיווט.

שלב 4: בדוק את רמת הקצר הפוטנציאלית ובחר בקיבולת שבירה (kA)

הערך את זרם התקלה הזמין בנקודת ההתקנה באמצעות נתוני האספקה או חישוב קצר חשמלי.בחר דירוג קיבולת שבירה (כגון 4.5kA, 6kA או 10kA) השווה או גבוה יותר מזרם הקצר הפוטנציאלי הזה.אספקה ​​חזקה יותר ולוחות קרובים יותר לשנאים בדרך כלל זקוקים ל-KA MCB גבוה יותר.בחירה זו עוסקת בעמידה והפרעה של רמת התקלה המרבית בבטחה.זוהי אחת מבדיקות הבטיחות החשובות ביותר.

שלב 5: אימות סופי של התאמת תיוג עבור ה-MCB שנבחר

ודא כי לוחית השם של ה-MCB שנבחר תואמת את דרישת המעגל עבור קטבים, עקומה ויכולת שבירה.בדוק שוב שדירוג הזרם הנבחר מתיישב עם רמת העומס הצפויה ומגבלה של עיצוב המעגל.ודא שבחירת המפסק עקבית במעגלים דומים באותו פאנל כדי לשמור על תיאום הגנה צפוי.אם רמת התקלה אינה ודאית, השתמש באפשרות הבטוחה יותר על ידי בחירת דרגת יכולת שבירה גבוהה יותר.שלב אחרון זה מפחית שגיאות אי התאמה לפני ההתקנה.

מסקנה

MCB מנתק את החשמל במהלך זרם חריג וניתן לאפס אותו לאחר ניקוי התקלה.בחירה נכונה תלויה בזרם העומס, התנהגות התנעה, סוג האספקה ​​ורמת התקלה.הכרת הסוגים והדירוגים שלו עוזרת להבטיח הגנת מעגל בטוחה ויציבה.שימוש נכון מפחית נזקים ומשפר את בטיחות החשמל.
