מעבד MPC8245LZU300D: גיליון נתונים, תכונות, יישומים ומפרטים

MPC8245LZU300D הוא מעבד רב עוצמה שנעשה על ידי NXP USA Inc. עבור מערכות משובצות שצריכות להיות מהירות, יעילות וקומפקטיות.זה פועל במהירות של 300 מגה הרץ, תומך עד 2 ג'יגה-בייט של SDRAM, ויש לו ממשק PCI של 32 סיביות לחיבור למכשירים אחרים.מעבד זה כולל תכונות מובנות כמו UARTs כפולות, בקר I²C ובקר DMA דו-ערוצי, מה שהופך אותו נהדר לטיפול במשימות שונות בבת אחת.מדריך זה מסביר את התכונות, העיצוב, השימושים והיתרונות שלו, ועוזר לך להבין מדוע זו בחירה מצוינת לרשתות, אוטומציה תעשייתית, אחסון, טלקום ויישומים משובצים אחרים.

קָטָלוֹג

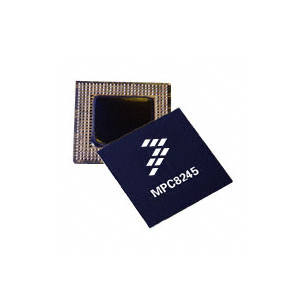

תיאור MPC8245LZU300D

THE MPC8245LZU300D מ- NXP USA Inc. הוא מעבד משולב בעל ביצועים גבוהים המבוסס על ליבת PowerPC 603E, המותאם ליישומים משובצים הדורשים עלות יעילה, שטח וניהול כוח.גרסה זו פועלת במהירות ליבה של 300 מגה הרץ ותומכת עד 2 ג'יגה -בייט של SDRAM, מה שהופך אותו מתאים ליישומים תובעניים.הוא כולל ממשק PCI של 32 סיביות המסוגל 66 מגה הרץ, ומשפר את תאימותו למגוון ציוד היקפי PCI.פונקציונליות משולבת כוללת מקלטים אסינכרוניים אוניברסליים כפולים (DUARTS), בקר I²C, ובקר DMA עם שני ערוצים, בין היתר, התורמים לרבגוניות שלו בטיפול במשימות עיבוד מורכבות ביעילות.ארוז בתצורת מערך רשת כדורי כדור 352 (TBGA), MPC8245LZU300D מבטיח טביעת רגל קומפקטית עם ביצועים חזקים בטמפרטורות הנעים בין 0 ° C ל- 105 מעלות צלזיוס.

אם אתם מחפשים לבצע הזמנה בתפזורת עבור MPC8245LZU300D, שקלו לקנות מאיתנו.אנו נדאג שתקבל את העסקה הטובה ביותר ותוכל למנף באופן מלא את המעבד החזק הזה לפרויקטים הקרובים שלך.

תכונות MPC8245LZU300D

ארכיטקטורת Superscalar:מאפשר למעבד לבצע הוראות מרובות בכל מחזור שעון, ולהגביר את היעילות והמהירות של הליבה.

מטמון משולב:כולל 16 KB של מטמון הוראות ו -16 קילוגרם של מטמון נתונים, שניתן לנעול חלקית או במלואה.זה עוזר במזעור הזמן שנדרש לגישה לנתונים המשמשים לעתים קרובות, תוך הכיתוב עיבוד.

ניהול כוח דינמי:כולל מצבי ניהול חשמל כמו NAP, DEZE ו- SLEET, המסייעים בהפחתת צריכת החשמל על בסיס דרישות התפעול של המעבד.

תמיכה ב- SDRAM:יכול להתמודד עם עד 2 ג'יגה-בייט של SDRAM על פני אוטובוס נתונים של 32 או 64 סיביות.הוא תומך בתצורות מרובות, ומאכלס גדלים וסוגים של גדות זיכרון.

תיקון שגיאות:מעסיק מנגנונים כמו כתיבת חיץ עבור גישה PCI וגישות מעבדים, עם תמיכה בטכניקות שלמות נתונים כמו זוגיות, פעולות קריאה-שינוי-כתיבה או ECC (קוד תיקון שגיאות).

ממשקי ROM וממשקי קלט/פלט רב -תכליתי:תומך בסוגים שונים של זיכרון ROM ו- Flash ומציע יציאות קלט/פלט מרובות לשימוש כללי, מה שהופך אותו להתאמה לארכיטקטורות מערכת שונות.

אוטובוס PCI 32 סיביות:פועל במהירויות של עד 66 מגה הרץ ותואם בתקני PCI 2.2.זה גם מסוגל להתממשק למגוון ציוד היקפי PCI בזכות סובלנותה של 5.0 וולט.

תמיכה בערוץ כפול:כולל בקר DMA דו-ערוצי התומך במצבי ישיר ומשרשרת, שיכולים לבצע אוטומציה ולקשר העברות נתונים לטיפול יעיל יותר בנתונים.

יכולת פיזור-אספות:מקל על פעולות הכרוכות בקריאה או כתיבה לקטעי זיכרון שאינם רציפים, המצוידים בתור העברה ואפשרויות הפרעה מרובות לניהול העברות נתונים ביעילות.

ממשקי תקשורת:כולל שני UARTs לתקשורת סדרתית ובקר I²C התומך במצבי אדון ועבדים כאחד, ומאפשר צרכי תקשורת מגוונים.

בקר הפרעה לתכנות:מספק ניהול חזק של הפרעות חומרה וסדרה, ומשפר את ההיענות והבקרה של המערכת.

טיימרים ודור שעון:משלב ארבעה טיימרים הניתנים לתכנות ומנגנונים מובנים לייצור שעונים לאוטובוס PCI ו- SDRAM, ומבטיח תזמון וסנכרון מדויקים על פני רכיבי מערכת שונים.

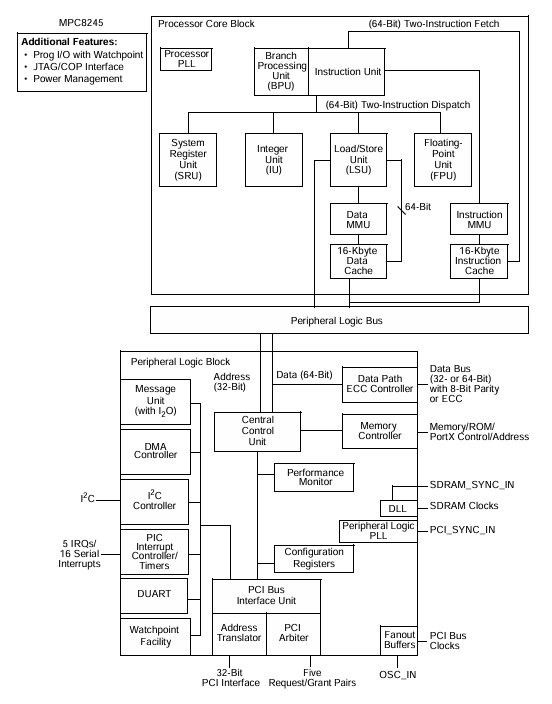

MPC8245LZU300D תרשים בלוק

THE MPC8245LZU300D תרשים בלוק מראה כיצד מעבד וציוד היקפי מתקשרים.יש לו שני קטעים עיקריים: בלוק ליבת מעבד וה- בלוק היגיון היקפיובלוק ליבת המעבד מטפל בחישובים.זה כולל את יחידת עיבוד סניפים (BPU)- יחידת מספר שלם (IU)- יחידת נקודה צפה (FPU), ו יחידת עומס/חנות (LSU)וההוראות מופצות, מעובדות ומבוצעות ביעילות בעזרת מטמון נתונים והוראות של 16 קבייטוTHE יחידות ניהול זיכרון (MMUS) נהל גישה לזיכרון.THE בלוק היגיון היקפי מחבר את המעבד למכשירים חיצוניים.זה כולל א בקר DMA להעברות זיכרון מהירות, בקר I²C לתקשורת, ו יחידת הודעה לפעולות קלט/פלט.THE ממשק אוטובוס PCI תומך בחיבור PCI של 32 סיביות להרחבה.א בקר זיכרון מטפל בזיכרון המערכת, כולל SDRAM שעוני סנכרון.לבקרת מערכת, יש לו PIC SIPTER CONTROCTION זה מנהל הפרעות ממקורות שונים.THE בקר ECC של נתיב נתונים מבטיחה שלמות נתונים, תמיכה באוטובוסים של 32 סיביות או 64 סיביות באוטובוסים עם זוגיות או ECC (קוד תיקון שגיאות)ואותות שעון כמו OSC_IN וכן PCI_SYNC_IN שמור על הכל מסונכרן להפעלה חלקה.

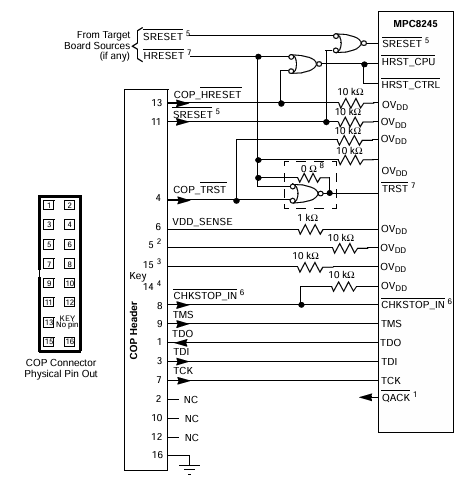

תרשים מחבר COP

THE תרשים מחבר COP עבור MPC8245LZU300D מציג את ממשק הניפוי והאיפוס המשמש לבדיקה ופתרון בעיות של המעבד.THE כותרת COP של 16 פינים מחבר בין המעבד לחיצוני JTAG/COP כלי ניפוי באגים.אותות המפתח כוללים SRESET- Hreset, ו COP_HRESETהמערכת בקרה מתאפסת.THE Hrst_ctrl הקלט מסייע בתיאום איפוסים באמצעות שערי לוגיקה.THE COP_TRST מאפס את JTAG היגיון מבחן.אותות ה- JTAG: TMS- Tdo- TDI, ו TCK משמשים לניפוי באגים בסריקת גבולות ובמעיגול.THE Chkstop_in פקדי האותות על מעבד מעבד במהלך ניפוי באגים, ואילו Vdd_sense מפקח על מתח מערכת.נגדים משיכים ומושכים (10 ק"ג, 1 קילו) עוזרים לייצב אותות.THE QACK איתות מסייע בתיאום ניפוי באגים.THE מחבר COP עוקב אחר Pinout JTAG רגיל, מה שמקל על ההתחברות לכלי ניפוי באגים.

מפרטי MPC8245LZU300D

סוּג	פָּרָמֶטֶר
יַצרָן	NXP USA Inc.
סִדרָה	MPC82XX
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
מעבד ליבה	PowerPC 603E
מספר הליבות/רוחב האוטובוס	ליבה אחת, 32 סיביות
מְהִירוּת	300 מגה הרץ
בקרי זיכרון RAM	SDRAM
תאוצה גרפית	לֹא
מתח - קלט/פלט	3.3V
טמפרטורת הפעלה	0 ° C ~ 105 ° C (Ta)
סוג הרכבה	הר השטח
חבילה / מקרה	352-LBGA
חבילת מכשירי ספק	352-TBGA (35x35)
ממשקים נוספים	I2c, i²o, pci, uart
מספר מוצר בסיס	MPC82

יישומי MPC8245LZU300D

ציוד רשת

MPC8245LZU300D מתאים באופן אידיאלי למכשירי רשת כמו נתבים, מתגים וכרטיסי ממשק רשת.ממשק ה- PCI החזק שלו וציוד היקפי לתקשורת משולבת מאפשרים העברות נתונים במהירות גבוהה וניהול יעיל של פרוטוקולי תקשורת מרובים.יכולת זו משפרת את הביצועים והאמינות של פעולות הרשת.

אוטומציה תעשייתית

באוטומציה התעשייתית, מעבד זה ממלא תפקיד במערכות הפעלה כמו בקרי לוגיקה לתכנות (PLCS), ממשקי מכונות (HMI) ומכונות אוטומציה אחרות.היכולת של המעבד להתמודד עם משימות בקרה ומעקב הופכת אותו למרכיב חשוב במסגרות תעשייתיות מודרניות, מה שמבטיח ניהול תהליכים מדויק ויעיל.

פתרונות אחסון

ממשק הזיכרון המתקדם ויכולות ה- DMA של MPC8245LZU300D הופכים אותו לבחירה מצוינת עבור יישומים הקשורים לאחסון, כולל בקרי RAID ורשתות שטח אחסון (SANS).היא מצטיינת בניהול גישה לנתונים במהירות גבוהה וניהול אחסון יעיל, שהם נהדרים בסביבות בהן שלמות נתונים וגישה מהירה הם סדרי עדיפויות.

טלקומוניקציה

מעבד מיקרו מתאים היטב לשימוש בציוד טלקומוניקציה, כמו תחנות בסיס ושערים.היכולת שלה לטפל ביעילות בזרמי נתונים מרובים ולתמוך בפרוטוקולי תקשורת שונים מסייעת בשיפור הפונקציונליות והאמינות הכללית של תשתיות התקשורת.

מערכות משובצות

יכולות האינטגרציה המגוונות של MPC8245LZU300D הופכות אותו למועמד ראשוני למערכות משובצות שנמצאות במכשירים רכב, אלקטרוניקה ומכשירים רפואיים.מגוון ציוד היקפי והממשקים המשולבים שלה מאפשר תכנון של פתרונות משובצים בעלי ביצועים גבוהים, המותאמים לענות על הצרכים הספציפיים של תעשיות אלה.

MPC8245LZU300D חלקים דומים

• • MPC8245LVV333D

• • MPC8245LZU300D

• • MPC8245TVV300D

יתרונות MPC8245LZU300D

עיצוב משולב של מערכת-על-שבב (SOC)

ה- MPC8245LZU300D משלב את ליבת המעבד, בקרי הזיכרון וציוד היקפי לשבב יחיד.גישה SOC זו מפשטת את ארכיטקטורת המערכת, ממזערת את הצורך ברכיבים חיצוניים ויכולה להוביל להפחתת עלויות בשני פיתוח וייצור כאחד.

עיבוד בעל ביצועים גבוהים

המעבד פועל בתדירות של 300 מגה הרץ ומשתמש בארכיטקטורת Superscalar, המאפשרת לה לבצע הוראות מרובות לכל מחזור שעון.יכולת עיבוד בעלת ביצועים גבוהים זה מבטיחה פעולה יעילה והיא עדיפה על מעבדים שאינם תומכים בהקבלה כזו, מה שהופך אותה לאידיאלית ליישומים תובעניים.

תמיכה בזיכרון רב -תכליתי

מעבד זה תומך עד 2 ג'יגה -בייט של SDRAM וכולל ממשק זיכרון מתקדם הכולל תיקון שגיאות וממשקי ROM ו- I/O רב -תכליתיים.רמה זו של תמיכה בזיכרון מספקת גמישות, ומאפשרת למערכת להתאים אישית את תצורת הזיכרון כדי לענות על צרכי יישום ספציפיים, יתרון על פני מערכות נוקשות יותר.

שילוב היקפי מקיף

MPC8245LZU300D כולל ממשקי תקשורת משולבים כמו UARTS ובקר I²C, כמו גם טיימרים הניתנים לתכנות ובקרי הפרעה.שילוב היקפי נרחב זה מצמצם את הצורך ברכיבים חיצוניים נוספים, מפשט את התכנון הכולל ושיפור אמינות המערכת על ידי הפחתת נקודות הכישלון הפוטנציאליות.

צריכת חשמל נמוכה

המעבד כולל ניהול כוח דינמי עם מצבים כמו NAP, DOZE ו- SLEEP, המעבד יכול לייעל את השימוש בכוח שלו על סמך דרישות עומס העבודה הנוכחיות.יכולת זו משמשת ביישומים בהם יש צורך ביעילות כוח, ומספקת יתרון על פני מעבדים אחרים חסרי בקרת כוח מפורטת שכזו.

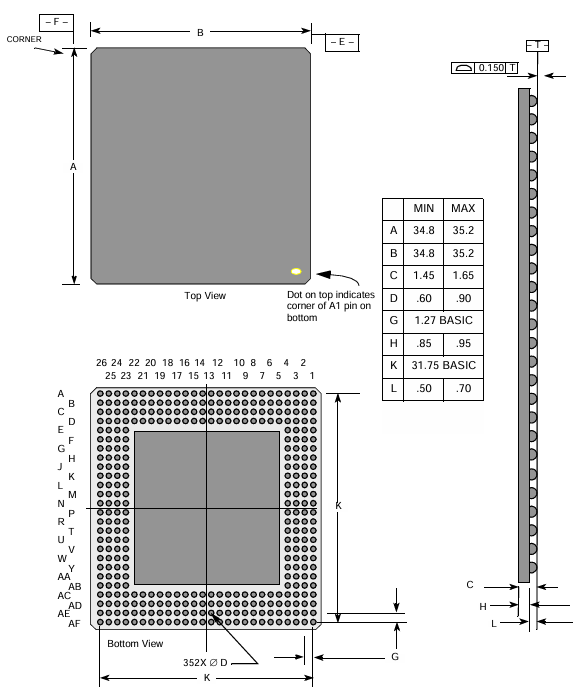

MPC8245LZU300D מידות אריזה

פרמטרים של חבילה

פָּרָמֶטֶר	מימד (מ"מ)
מתווה חבילה	35 מ"מ × 35 מ"מ
חיבורים	352
פְּסִיעָה	1.27 מ"מ
כדורי הלחמה	ZU (חבילת TBGA) —62 SN/36 PB/2 AG;VV (גרסה ללא עופרת של חבילה) —95.5 SN/4.0 AG/0.5 CU
קוטר כדור הלחמה	0.75 מ"מ
גובה המודול המרבי	1.65 מ"מ
מפרט משותף	0.15 מ"מ
כוח מרבי	6.0 פאונד.סה"כ, מופץ באופן אחיד על חבילה (8 גרם/כדור)

הקצאות סיכה וממדי חבילה

MPC8245LZU300D יצרן

המעבד MPC8245LZU300D הוא תוצר של NXP USA INC., חברה בת של מוליכים למחצה של NXP.מוליכים למחצה של NXP, שיצאו ממוליכים למחצה של פיליפס, מפעילות ארה"ב שבסיסה באוסטין, טקסס.מעבד זה, חלק מהתיק הרחב יותר שלהם, משלב טכנולוגיות המותאמות לביצועים וצריכת חשמל נמוכה, מה שהופך אותו למתאים למגוון יישומים משובצים.אף על פי ש- MPC8245LZU300D סומן כמיושן, NXP USA Inc. ממשיכה לתמוך במוצרי המורשת שלה תוך דחיפת הגבולות באזורים כמו רכב, תעשייה ו- IoT באמצעות פתרונות מוליכים למחצה חדשים.

מַסְקָנָה

MPC8245LZU300D הוא מעבד חזק ואמין שנבנה ליישומים תובעניים.בעזרת העיבוד המהיר, תכונות התקשורת המובנות ומצבי חיסכון בחשמל חכמים, הוא מסייע למערכות לפעול בצורה חלקה ויעילה.למרות שהוא מיושן כעת, זה עדיין שימושי בפרויקטים רבים ברשת, תעשייה וטלקום.היכולת שלה להתמודד עם משימות מרובות תוך חיסכון בכוח הופכת אותו לבחירה חשובה לחפש מעבד משובץ מהימן.
