EPM7256AETC144-10N CPLD: גיליון נתונים, מפרטים, יישומים ומדריך תכנות

ה- EPM7256AETC144-10N הוא מכשיר לוגיקה הניתן לתכנות (CPLD) מסדרת MAX® 7000A של אינטל.שבב זה מיועד לביצועים מהירים, הפועל עד 172.4 מגה הרץ עם עיכוב של 10 NS.מדריך זה מסביר את כל מה שקשור ל- CPLD זה, כולל התכונות, המפרט, השימושים שלו, כיצד לתכנת אותו, ומערך ה- PIN שלו.אם אתה זקוק לשבב אמין וניתן לתכנות למעגלים דיגיטליים, מאמר זה יעזור לך להבין איך זה עובד.

קָטָלוֹג

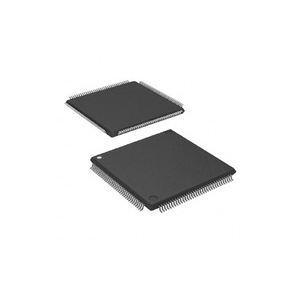

EPM7256AETC144-10N תיאור

THE EPM7256AETC144-10N הוא CPLD בעל ביצועים גבוהים מסדרת MAX® 7000A של אינטל, המותאמת למשימות שילוב לוגיות תובעניות.מכשיר זה מתגאה ב -256 תאי מקרו וכ -5,000 שערים שמישים, המאפשרים גמישות ותועלת עיצובית משמעותית בסביבות דיגיטליות מורכבות.הוא פועל בתדירות מקסימאלית של 172.4 מגהרץ עם עיכוב התפשטות של 5.5 ns בלבד, הוא מהונדס להפעלה מהירה.מעוצב עם מתח הפעלה 3.3 וולט וארוז בחבילה קומפקטית עם ארבע דק קומפקטי בן 144 פינים (TQFP), EPM7256AETC144-10N תומך בדרישות עיצוב לוגיקה חזק.ה- EPM7256AETC144-10N מעסיק זיכרון תצורה לא נדיף מבוסס EEPROM, ומאפשר אחסון קבוע של נתוני תכנות.תכונה זו, בשילוב עם תכנות במערכת באמצעות ממשק JTAG, מספקת קלות בעדכונים ותכנות מחדש של שדה, ומשפרת את השימושיות לטווח הארוך ללא צורך בתצורה מחדש פיזית או בהחלפה.

אבטח את הפרויקטים שלך עם טכנולוגיה אמינה ומוכחת בשדה על ידי הצבת הזמנת התפזורת שלך עבור EPM7256AETC144-10N איתנו היום והבטיח שיש לך פיתרון CPLD מוצק.

דגמי CAD של EPM7256AETC144-10N

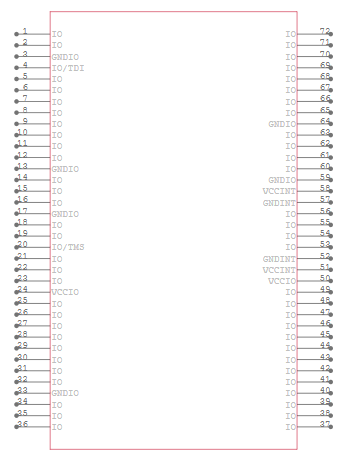

EPM7256AETC144-10N סמל

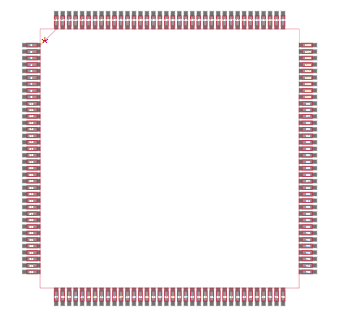

EPM7256AETC144-10N טביעת רגל

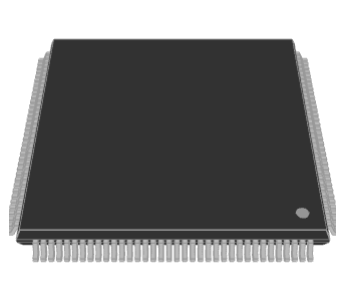

EPM7256AETC144-10N דגם 3D

EPM7256AETC144-10N תכונות

מקרו -תאים:מכשיר זה מצויד ב 256 תאי מקרו.תאי מקרו הם רכיבי ההיגיון הניתנים להגדרה המאפשרים ל- CPLD לבצע פונקציות לוגיות שונות.

שערים שמישים:הוא מספק כ -5,000 שערים שמישים.הכוונה לכמות המקבילה של שערי לוגיקה בסיסיים (כמו, או, לא) שניתן להגדיר אותם בתוך המכשיר.

סיכות קלט/פלט:ה- CPLD כולל 120 סיכות קלט/פלט, המאפשרות ממשק נרחב עם חלקים אחרים בעיצוב האלקטרוני של המשתמש.

עיכוב התפשטות (TPD):עיכוב ההתפשטות המרבי הוא 10 ננו -שניות, וקובע כמה מהר ה- CPLD יכול לעבד אותות קלט ולייצר תפוקות.

תדר הפעלה:זה יכול לפעול בתדרים של עד 95.2 מגה הרץ, המגדיר את המהירות בה המכשיר יכול לבצע את פעולות ההיגיון.

מתח אספקה:המכשיר פועל במתח אספקה ​​של 3.3 וולט, המתאים לרמות לוגיקה דיגיטליות נפוצות במתח נמוך.

חֲבִילָה:הוא מגיע בחבילה של ארבע טירות דקיקות של 144 פינים (TQFP), סוג חבילה קומפקטי החיובי למזעור השטח הנדרש בלוחות מעגלים מודפסים.

טווח טמפרטורות הפעלה:טווח טמפרטורת ההפעלה הוא בין 0 ° C ל- 70 מעלות צלזיוס, מה שמבטיח ביצועים אמינים על מגוון רחב של תנאים סביבתיים.

תכנות במערכת:ה- CPLD תומך בתכנות במערכת באמצעות STD של IEEE.1149.1 ממשק קבוצת פעולות בדיקה משותפת (JTAG), המאפשר תכנות ותכנות מחדש של מכשיר ההיגיון בתצורת החומרה הסופית.

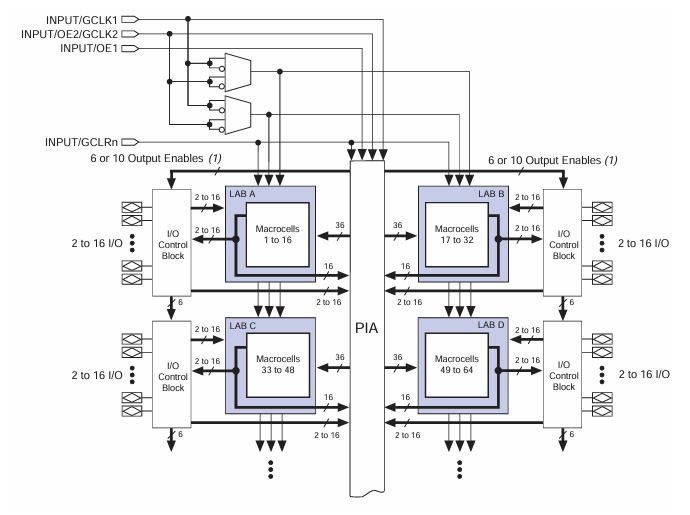

EPM7256AETC144-10N תרשים בלוק

THE EPM7256AETC144-10N הוא א מכשיר לוגיקה מורכב לתכנות (CPLD) עם ארבע חסימות מערך לוגיקה (מעבדות) , כל אחד מהם מכיל 16 תאי מקרו, בסך הכל 64 תאי מקרו.תאי מקרו אלה מטפלים בהיגיון משולב וגם ברצף, מה שהופך את המכשיר לגמיש עבור יישומי לוגיקה דיגיטלית שונים.במרכז ה- CPLD נמצא מערך חיבור לתכנות (PIA) לתכנות (PIA), המחבר בין כל המעבדות, מבטיח ניתוב איתות יעיל.כל מעבדה מתקשרת עם ה- PIA באמצעות 36 קווים בין חיבוריים, ומאפשרת לשתף ולעבד אותות ביעילות.המכשיר כולל חסימות בקרה לקלט/פלט מכל צד, התומך 2 עד 16 סיכות קלט/פלט למעבדה.בלוקים אלה עוזרים בניהול פונקציות קלט ופלט, תוך חיבור ה- CPLD למעגלים חיצוניים.אותות בקרה כמו שעונים גלובליים (GCLK1, GCLK2), פלט מאפשר (OE1) ואיפוס גלובלי (GCLRN) עוזרים לסנכרן פעולות לוגיקה ברחבי המכשיר.בנוסף, שערי לוגיקה מנהלים אותות שעון ואיפוס אותות, ומבטיחים פעולה חלקה.CPLD זה מיועד לעיבוד לוגיקה במהירות גבוהה, המציע תכנות, ניתוב איתות יעיל ובקרת קלט/פלט אמין, מה שהופך אותו למתאים למערכות משובצות, תקשורת ואוטומציה תעשייתית.

מפרטי EPM7256AETC144-10N

סוּג	פָּרָמֶטֶר
יַצרָן	Altera/Intel
סִדרָה	MAX® 7000A
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
סוג הניתן לתכנות	במערכת הניתנת לתכנות
זמן עיכוב TPD (1) מקסימום	10 ns
אספקת מתח - פנימית	3V ~ 3.6V
מספר אלמנטים/בלוקים לוגיים	16
מספר תאי מקרו	256
מספר השערים	5000
מספר קלט/פלט	120
טמפרטורת הפעלה	0 ° C ~ 70 ° C (Ta)
סוג הרכבה	הר השטח
חבילה / מקרה	144-LQFP
חבילת מכשירי ספק	144-TQFP (20X20)
מספר מוצר בסיס	EPM7256

יישומי EPM7256AETC144-10N

בינה מלאכותית

CPLD זה משמש במאיץ חומרה AI כדי לטפל בחישובים מורכבים הנדרשים לעיבוד אלגוריתמי AI ביעילות, מה שמשפר את המהירות והאמינות ביישומי AI.

טכנולוגיית 5G

בתחום התקשורת 5G, EPM7256AETC144-10N הוא הטוב ביותר לעיבוד אותות וניהול פרוטוקולי תקשורת.פעולות ההיגיון המהירות שלה מקלות על העיבוד המהיר הדרוש בדור הבא של מערכות אלחוטיות.

מחשוב ענן

בתוך מרכזי נתונים, מכשיר זה משפר את יכולות העיבוד, ומשמש כרכיב לניהול נפחים גבוהים של נתונים וחישובים מורכבים, התומך בתשתית של שירותי ענן.

אלקטרוניקה צרכנית

ה- CPLD מוצא יישומים באלקטרוניקה צרכנית כמו טלוויזיות וקונסולות משחק, שם היא מבצעת פונקציות לוגיות בהתאמה אישית המשפרות את פונקציונליות המכשיר והניסיון.

טכנולוגיה אלחוטית

הוא משמש במכשירי תקשורת אלחוטית כדי לשנות ולהדמיה אותות, ומבטיח תקשורת יעילה ויעילה במכשירים כמו נתבים ומודמים סלולריים.

בקרה תעשייתית

מכשיר זה הוא אינטגרלי למערכות אוטומציה בהגדרות תעשייתיות, שם הוא שולט במכונות ומנהל תהליכים, ותורם לתפוקה ובטיחות מוגברת.

Internet of Things (IoT)

במכשירי IoT, EPM7256AETC144-10N מנהל משימות עיבוד ותקשורת של נתונים, נהדר להפעלה חלקה של מכשירים מחוברים בבתים ותעשיות חכמות.

ציוד רפואי

ה- CPLD מיושם במכשירים רפואיים למשימות כמו רכישת נתונים ועיבוד אותות, וממלא תפקיד באמינות וביעילות של אבחון רפואי וציוד טיפול.

EPM7256AETC144-10N חלקים דומים

• • EPM7256AETC100-7

• • EPM7256AETC144-7

• • EPM7256AETC100-5N

יתרונות EPM7256AETC144-10N

צפיפות היגיון גבוהה

מכשיר זה אורז 256 תאי מקרו וכ -5,000 שערים שמישים, ומאפשר יישום מעגלי לוגיקה מורכבים בתוך שבב יחיד.צפיפות לוגיקה גבוהה זו מאפשרת עיצובים משולבים וקומפקטיים יותר, ומפחיתה את ספירת הרכיבים הכוללת ומפשטת פריסות לוח.

תכנות במערכת (ISP)

הכולל תכנות במערכת באמצעות STD של IEEE.1149.1 ממשק JTAG, EPM7256AETC144-10N מאפשר תכנות ותכנות מחדש קלות ישירות במעגל.יכולת זו אינה יסולא בפז לתהליכי אבות -טיפוס מהירים ותהליכי עיצוב איטרטיביים, המאפשרים לבצע התאמות מבלי שתצטרך להחליף את השבב.

עיכוב התפשטות מהיר

עם עיכוב התפשטות מרבי של 10 NS בלבד, CPLD זה מבטיח עיבוד מהיר של תשומות ויציאות ליישומים הדורשים טיפול בנתונים במהירות גבוהה ותגובות בזמן, כגון עיבוד וידאו ומערכות סחר בתדר גבוה.

צריכת חשמל נמוכה

ה- EPM7256AETC144-10N, הפועל על מתח אספקה ​​3.3 וולט, מותאם ליעילות אנרגיה.צריכת חשמל נמוכה זו מועילה במכשירים ניידים ומופעלים על ידי סוללות, בהם ניהול הכוח טוב להרחבת החיים התפעוליים.

יכולות קלט/פלט מקיפות

המכשיר מצויד ב -120 סיכות קלט/פלט, ומספק אפשרויות קישוריות נרחבות.זה מאפשר ממשק גמיש עם מגוון רחב של ציוד היקפי ורכיבי מערכת אחרים, מה שהופך אותו להתאמה מאוד לסביבות מרובות מכשירים מורכבות.

אחסון תצורה לא נדיף

בזכות הזיכרון מבוסס ה- EEPROM, ה- CPLD שומר על הגדרות התצורה שלו גם לאחר כיבוי הכוח, מה שמבטיח פונקציונליות המכשירים תישאר עקבית בכל מחזורי הכוח.תכונה זו נדרשת ליישומים הדורשים ביצועים אמינים וארוכי טווח ללא צורך בתצורה מחדש תכופה.

EPM7256AETC144-10N שלבי תכנות

תכנות המכשיר EPM7256AETC1444-10N כרוך בתהליך תכנות במערכת שישה שלבים (ISP):

1. הזן את ה- ISP: שלב זה מוודא שחלקים של קלט ופלט של מתג ההתקן משימוש רגיל למצב תכנות בצורה חלקה.זה לוקח בערך אלפיות שנייה.

2. בדוק מזהה: לפני שתתחיל לתכנות, המכשיר בודק את המזהה שלו.שלב זה מהיר מאוד.

3. מחיקה בתפזורת: זה מנקה את כל הנתונים הקודמים מהמכשיר.זה עושה זאת על ידי קבלת פקודה למחיקת הכל ואז לחכות ל 100 אלפיות השנייה כדי לוודא שהכל נמחק.

4. תוכנית: כאן מכניסים את הנתונים החדשים למכשיר.עבור כל פיסת נתונים, היא נשלחת לכתובת הנכונה במכשיר ואז דופק מיוחד מוודא שהוא מאוחסן כראוי.

5. וודא: לאחר התכנות, המכשיר בודק אם כל הנתונים מאוחסנים כראוי על ידי קריאתם בחזרה והשוואתם למה שהם צריכים להיות.

6. יציאה ISP: שלב זה מחזיר את המכשיר חזרה ממצב תכנות למצב שימוש רגיל.זה לוקח גם כאלפיות שנייה.

הזמן הכולל הדרוש לתכנות תלוי כמה זמן כל דופק נמשך וכמה מהר נתונים יכולים לעבור למכשיר ומחוצה לו, אשר מושפע מהמהירות של שעון התכנות וכמה נתונים יש לעבד.מכשירים שונים עשויים לקחת כמויות זמן שונות מכיוון שיש להם כמויות שונות של זיכרון לתוכנית.

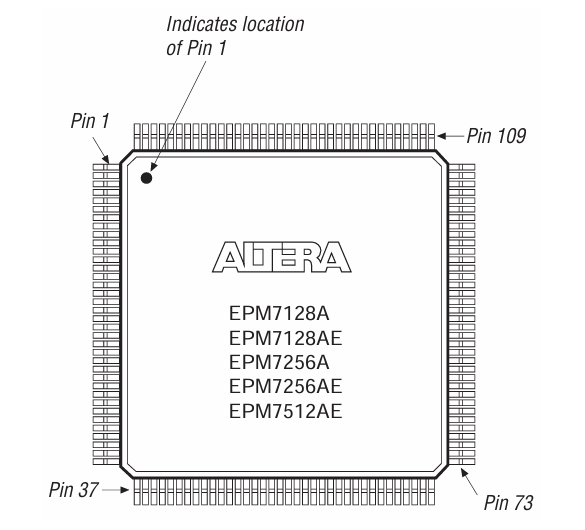

EPM7256AETC144-10N תרשים PIN-OUT

התרשים מציג את ה- EPM7256AETC1444-10N מתאר ומספר סיכות.השבב הזה מגיע ב TQFP-144 (חבילה דקה של Quad Flat עם 144 סיכות), כלומר יש לה מוליכים משובחים מכל ארבעת הצדדים.מיקום ה- PIN 1 מסומן בנקודה קטנה, ומספרי הסיכות מגדילים נגד כיוון השעון סביב החבילה.סיכות הפניה למפתח כמו סיכה 1, סיכה 37, סיכה 73 ו- PIN 109 עוזרות לכיוון במהלך הרכבת PCB.מידות המתאר מגדירות את הגודל הפיזי של השבב כדי להבטיח התאמת PCB תקינה.סידור ה- Pinout מאפשר ניתוב אות יעיל, מה שהופך אותו למתאים ליישומי לוגיקה מורכבים.ה- EPM7256AE הוא חלק מסדרת CPLD של MAX 7000A, הכוללת 256 תאי מקרו ותכנות במערכת.הסיומת -10N מציינת ציון מהירות של 10 NS וחבילה נטולת עופרת.

EPM7256AETC144-10N יצרן

ה- EPM7256AETC144-10N הוא מכשיר לוגיקה מורכב לתכנות (CPLD) שפותח במקור על ידי Altera Corporation, שנרכש מאוחר יותר על ידי חברת אינטל בשנת 2015. מאז הרכישה, אינטל הפכה ליצרנית הרשמית של קווי המוצרים של ה- FPGA ו- CPLD של Altera, כולל סדרת MAX® 7000A, שאליה מכשיר זה שייך.ה- EPM7256AETC144-10N מיועד ליישומים בעלי ביצועים גבוהים, בעלי עוצמה נמוכה, התומך בתכנות במערכת (ISP) באמצעות JTAG (IEEE 1149.1).אף על פי ש- Intel ירש את טכנולוגיית ה- CPLD של Altera, מכשיר זה הופסק מאז וכעת הוא מסווג כמיושן, כלומר אינטל כבר לא מייצרת או תומכת בו בייצור פעיל.

מַסְקָנָה

EPM7256AETC144-10N הוא CPLD חזק וגמיש המשמש ב- AI, 5G, מחשוב ענן, מכונות תעשייתיות, IOT ומכשירים רפואיים.זה מעבד נתונים במהירות, משתמש במעט כוח ומאפשר תכנות מחדש קלות מבלי להסיר אותם מהמעגל.זה עדיין שימושי לעיצובים ישנים הזקוקים לוגיקה הניתנת לתכנות עם ביצועים יציבים.בין אם אתה עובד עם CPLD זה או מחפש אלטרנטיבות דומות, הבנת העיצוב, התכנות והיתרונות שלו יכולה לעזור לך לנצל אותו בצורה הטובה ביותר ביישומים דיגיטליים במהירות גבוהה.
