משווה LM324: יישומים, פינאוט ומעגלים עובדים

מדריך זה בוחן את המעגל המשולב LM324 (IC), שבב רב -תכליתי המכיל ארבעה מגברים מבצעיים.LM324, הידוע בזכות צריכת החשמל הנמוכה שלו, מציע יציבות ורוחב פס מצוין, הפועל ביעילות עם מתחי אספקה ​​מ- 3.0 V ל- 32 V. הזרם השקט הנמוך שלו, בהשוואה למתחרים כמו MC174, הופך אותו לאידיאלי ליישומים חסכוניים באנרגיה.היכולת של LM324 להתמודד עם טווחי קלט עד מתח האספקה ​​השלילי מפשט את תכנון המעגלים על ידי הסרת הצורך בהטיה נוספת.זה יכול להניע תפוקות למסילה האספקה ​​השלילית, מה שהופך אותה לשימושית במגוון רחב של פרויקטים אלקטרוניים.מדריך זה מדגיש את תכונותיו, כמו תפקידו כמשווה, ובוחן את השימוש בו במערכות אלקטרוניות מתקדמות.

קָטָלוֹג

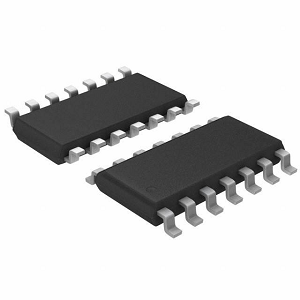

מהו המשווה LM324?

משווה הוא רכיב במעגלים אלקטרוניים, שנועדו להשוות בין שתי רמות מתח, המכונות בדרך כלל V1 ו- V2.פעולתו פשוטה: כאשר V1 גדול מ- V2, הפלט הוא אפס, אך כאשר V2 עולה על V1, הפלט עובר למתח חיובי מוגדר.THE LM324 מגבר תפעולי משמש לעתים קרובות כמשווה בגלל הרבגוניות שלו ועיצובו היעיל.הוא משלב אלמנטים כמו מתח חיישנים, מתח הפניה, מתח אספקה ​​(VCC), מסופי קרקע ופלט, מה שהופך אותו לבחירה אמינה ומעשית עבור מגוון יישומים.היכולת של LM324 לבצע השוואות מתח מדויקות מאפשרת לו למלא תפקיד במשימות כמו איתור חוצה אפס ומודולציה של רוחב הדופק.פונקציות אלה נהדרות במערכות בהן יש צורך בבידול מתח מדויק, מה שהופך את המשווה של LM324 לכלי חשוב בעיצובים אלקטרוניים מודרניים.

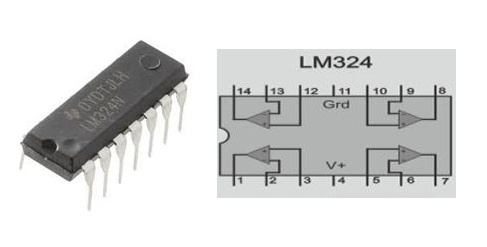

תצורת PIN משווה LM324

מספר סיכה מספר	שם סיכה	פוּנקצִיָה
1	פלט 1	פלט המשווה הראשון
2	קלט הפוך 1	הפוך קלט של המשווה הראשון
3	קלט ללא הפוגה 1	קלט ללא הפוגה של המשווה הראשון
4	V+	מתח אספקה ​​5V
5	קלט שאינו הפוך 2	קלט לא הפוך של המשווה השני
6	קלט הפוך 2	הפוך קלט של המשווה השני
7	פלט 2	פלט המשווה השני
8	פלט 3	פלט המשווה השלישי
9	קלט הפוך 3	הפוך קלט של המשווה השלישי
10	קלט ללא הפוגה 3	קלט לא הפוך של המשווה השלישי
11	GND	טָחוּן
12	קלט ללא הפוגה 4	קלט לא הפוך של המשווה הרביעי
13	קלט הפוך 4	הפוך קלט של המשווה הרביעי
14	פלט 4	פלט של המשווה הרביעי

עיצוב מעגלים עם משווה LM324

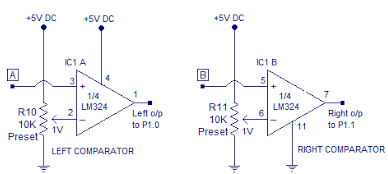

תכנון מעגל משווה מתח עם המגבר התפעולי LM324, הדורש שיקול מדוקדק של רכיביו ותצורתו.בדרך כלל, שני נגדים של 10 ק"ג אוהם משמשים ליצירת מתחי עזר יציבים, ומבטיחים תפוקות דיגיטליות מדויקות ואמינות.כניסות A ו- B, הנגזרות מהפלט של מעגל חיישן הקו, נהדרות לשמירה על רגישות לשינוי תנאי קלט.הנגדים עוזרים לייצב את מתח ההתייחסות, ומאפשרים את המשווה לתפקוד בעקביות, אפילו עם אותות קלט משתנים.

בהגדרה זו, צמתים A ו- B מתחברים לכניסות שאינן מעוררות של ה- LM324.תצורה שאינה מעוררת זו מגבירה רק את הפרש המתח החיובי בין התשומות, שהוא אידיאלי ליישומים הדורשים איתות דיגיטלי מדויק ומובהק.כל משווה בתוך LM324 דורש חיבורי קלט מדויקים בכדי להשיג ביצועים מיטביים.אותות הפלט ממשוואות LM324 קשורים ליציאות מיקרו -בקר, ומאפשרות תקשורת חלקה בין המשווה לבקר המיקרו.מיפוי נכון של חיבורים אלה מבטיח עיבוד נתונים יעיל וביצועי מערכת חלקים.על ידי הכוונה בזהירות של התפוקות, בקר המיקרו יכול לקבל החלטות הגיוניות בדיוק, ולהקל על פעולות אמינות ומוסדרות היטב במגוון רחב של יישומים מעשיים.

כיצד עובד משווה LM324?

המשווה של LM324 מתפקד על ידי שימוש בשלושה ממגברי התפעול הפנימיים שלו, ועובד במקביל עם רכיבים כמו נגדים וקבלים ליצירת מערכת מגיבה.פעולתו מבוססת על השוואות מתח במסופי הקלט שלה.כאשר המתח בטרמינל שאינו המרתק נמוך מהמתח בטרמינל ההפוך, הפלט עובר למצב נמוך, מה שמצביע על זרימת זרם.לעומת זאת, כאשר המתח בטרמינל שאינו המפני עולה על זה של הטרמינל ההפוך, התפוקה עוברת למצב גבוה.התנהגות זו מועילה ביישומים כמו עיבוד אותות, כאשר יש צורך באיתור ותגובה לשינויי מתח כדי לייצג מצבים או תנאים לוגיים שונים.היתרון של LM324 הוא רשת הנגד הפנימית המובנית שלה, המפשטת את תכנון המעגלים על ידי הסרת הצורך בנגדים חיצוניים לניהול חיבורי אספקת חשמל.תכונה זו מפחיתה את מורכבות המעגלים, מה שהופך את ה- LM324 לבחירה נוחה המבקשת לייעל עיצובים של PCB.על ידי הבטחת ביצועים עקביים תוך צמצום אתגרי העיצוב, משווה LM324 מוכיח כרכיב רב -תכליתי ויעיל עבור מגוון רחב של יישומים.

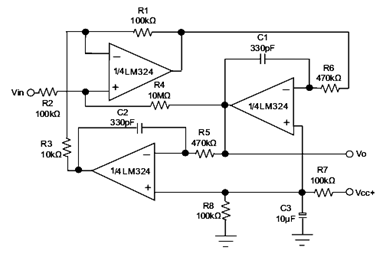

עבודה של משווה LM324

תכונות של משווה LM324

• רווח מתח DC גבוה: מציע רווח של 100 dB, ומבטיח הגברה יוצאת דופן לעיבוד אות מדויק.

• רוחב פס רחב: פועל ביעילות במהירות של 1 מגה הרץ, המתאים למגוון יישומים.

• טווח אספקת חשמל רב -תכליתית: תומך בפעולת אספקה ​​יחידה מ- 3V ל- 32V, ומאפשר שימוש בתרחישים מגוונים.

• פעולה יציבה: שומר על ביצועים עקביים למרות תנודות מתח אספקה, אידיאלי לסביבות עם כוח לא יציב.

• מתח כניסה דיפרנציאלי: מאפשר למתח קלט להיות שווה למתח האספקה, לתמוך בנדנדה פלט מרחיבה מ- 0V ל- (V+ - 1.5V) לדיוק רב יותר.

• צריכת חשמל נמוכה: מתאימה היטב לעיצובים חסכוניים באנרגיה, המאפשרים שילוב במערכות בעלות עוצמה נמוכה מבלי להתפשר על הביצועים.

• טווחי קלט ופלט רחבים: מספק גמישות למגוון עיצובים של מעגלים, ומשפרים את התאימות לרכיבים אחרים.

היתרונות של משווה LM324

פונקציונליות כפולה

ה- LM324 בולט ביכולתו לתפקד הן כמשווה והן כמגבר תפעולי, ומציג צדדיות מרשימה בתכנון מעגלים אלקטרוניים.תפקיד כפול זה מאפשר למהנדסים להשתמש ב- LM324 למטרות מרובות במעגל יחיד, ולבטל את הצורך ברכיבים נוספים.על ידי שילוב פונקציונליות אלה ב- IC אחד, הוא מפשט את עיצובי המעגלים, מפחית את ספירת הרכיבים ומייעל תהליכי פיתוח.גמישות זו מועילה בפרויקטים הדורשים אבות -טיפוס מהירים או התאמות תכנון תכופות, מה שמאפשר ניהול משאבים יעיל וזרימי פיתוח מהירים יותר.

רווח גבוה ליישומי דיוק

אחת מעוצמות המפתח של LM324 היא רווח מתח DC הגבוה שלו, המבטיח ביצועים אמינים במערכות אלקטרוניות מורכבות.רווח גבוה זה הופך אותו לאידיאלי ליישומים הדורשים דיוק, מכיוון שהוא משפר את עיבוד האות ומשפר את דיוק הנתונים.על ידי שמירה על שלמות האות, LM324 מספק איכות פלט עקבית, מה שהופך אותו לבחירה אמינה הן ליישומים אלקטרוניים לשימוש כללי והן ליישומים אלקטרוניים מתקדמים.

עיצוב חזק וגמיש

LM324 מהונדס עם מבנה עמיד המבטיח פעולה יציבה בתנאים סביבתיים.חוסן ויכולת ההסתגלות שלו הופכים אותו מתאים לשימוש במסגרות מגוונות, מפרויקטים אלקטרוניים סטנדרטיים למערכות מתמחות בעלות ביצועים גבוהים.תכנון חזק זה מאפשר לסמוך על ה- LM324 לקבלת תוצאות עקביות, אפילו בתנאים מאתגרים, ולמצק את תפקידו כמרכיב רב -תכליתי ואמין באלקטרוניקה מודרנית.

יישומים של משווה LM324

מערכות ורובוטיקה מבוססות חיישנים

המשווה LM324 נמצא בשימוש נרחב ביישומים מונעי חיישנים, כמו רובוטים העוקבים אחר קו.היכולת שלה לעבד נתוני חיישנים בדיוק הופכת אותם למערכות אוטונומיות.הגמישות של LM324 בטיפול במתחי קלט ותפעול יציב מבטיחה ביצועים אמינים, מה שהופך אותו לבחירה אידיאלית עבור מערכי רובוטיקה ומערכי ניטור סביבתיים.

עיבוד אות ומעגלי מתנד

ה- LM324 ממלא תפקיד במשימות עיבוד אותות.השימוש בו במתנדים מאפשר יצירת תדרים מדויקת עבור מערכות תקשורת וטכנולוגיות אחרות מבוססות אות.ה- LM324 מתפקד ביעילות כמגבר, ומשפר אותות שמע וויזואליים ליישומי מולטימדיה באיכות גבוהה.

אבות -טיפוס ושימוש חינוכי

מהנדסים משתמשים לעתים קרובות ב- LM324 במהלך אבות -טיפוס בגלל הזכות, אמינותו וקלות השימוש.הביצועים העקביים שלה מאפשרים ניסויים בעיצובים חדשניים במעגלים, מה שהופך אותו למועדף על סביבות מחקר ופיתוח כאחד.באופן דומה, הפונקציונליות הישירה שלה הופכת אותו לכלי הוראה חשוב לתלמידים הלומדים על משווים ומגברים תפעוליים.

אלקטרוניקה לשימוש כללי

LM324 משולב לרוב בעיצובים אלקטרוניים סטנדרטיים, כמו מיישרים ומגברים למטרה כללית.הרבגוניות שלה מאפשרת לו להשתלב בצורה חלקה במעגלים הדורשים דיוק ויציבות, ומספקים מגוון רחב של יישומים אלקטרוניים.
