מודול RTC DS1307: רכיבים, יישומים ומפרטים

מדריך זה בוחן את מודול ה- DS1307 בזמן אמת שעון (RTC), אלמנט לניהול זמן מדויק במגוון רחב של מערכות אלקטרוניות.ה- DS1307 משמש במכשירים כמו מחשבים ושרתים, מספק ניהול זמן אמין באמצעות הבקר המובנה שלו, מהוד הקריסטל קוורץ ומתנד.במדריך זה נבחן את העיצוב הפנימי שלו, תכונות טכניות מרכזיות, טכניקות ממשק ויישומים, ונראה כיצד הוא שומר על דיוק אפילו עם צריכת חשמל מינימלית.

קָטָלוֹג

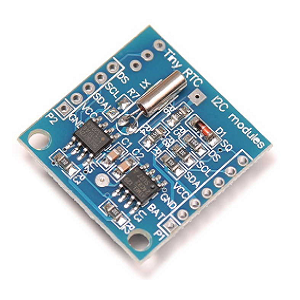

סקירה כללית של מודול RTC DS1307

THE DS1307 מודול RTC מציע אפשרות יעילה להפליא לשמירה על מדידות זמן מדויקות, שילוב תקשורת I2C כדי למקסם את הפונקציה.הוא מרכזי ביכולותיו, הוא כולל שעון עשרוני מקודד בינארי (BCD) ולוח השנה, יחד עם SRAM שאינו נדיף של 56 בתים לשימור נתונים יעיל.באמצעות אוטובוס i2c, תוכלו לאחזר מידע על שניות, דקות, שעות, ימים, תאריכים, חודשים ושנים, ולהשאיל תחושת שליטה לאורך זמן אחזור נתוני זמן.תכונת השעון/לוח השנה של BCD מעוצבת כדי לפשט את ייצוג הזמן ומניפולציה, מה שמבטיח גם דיוק וגם קלות בשימוש.שילוב SRAM של 56 בתים משפר את חוסןו, ומציע תחושת אבטחה על ידי שמירה על שלמות הנתונים גם במהלך הפסדי חשמל, ומאפשר אחסון נתונים מוגדר נוסף ללא דאגה.ההנדסה המתקדמת של המודול תומכת בהתאמות אוטומטיות לתאריכי סוף חודש, כולל חישובי שנת קפיצה, המעלה את הנטל של תיקונים ידניים במסגרות לא מעשיות.הזמינות של פורמטים של 12 שעות ו 24 שעות, לצד אינדיקטורים של AM/PM, נותנת העדפות מגוונות בהתאמה, המשקפת את יכולת ההסתגלות של המודול.היבט בולט של ה- DS1307 הוא יכולת חוש החשמל שלו, ומאפשר מעבר חלק לכוח הגיבוי במהלך הפסקות חשמל עיקריות.זה מבטיח תהליך שמירת זמן רציף, המוכיח יתרון ביישומים בהם מתעדפים המשכיות וצפוי אמינות נתוני זמן קבועה, כמו למשל במערכות משובצות.

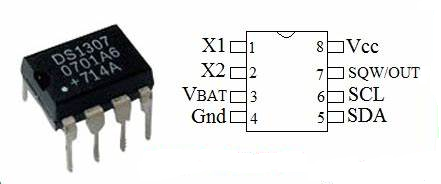

תצורת סיכה של ה- DS1307 IC

מספר סיכה מספר	שם סיכה	תֵאוּר
סיכות 1 ו -2	X1, x2	על מתנד הקריסטל להיות קשור לשני הסיכות הללו.
סיכה 3	V-Bat	מחובר לטרמינל החיובי של הסוללה;משמש כ אספקת קלט גיבוי לתא ליתיום רגיל 3V לשמירה על מדויק Deeber Deeke כאשר הכוח העיקרי אבוד.
סיכה 4	GND	סיכת קרקע (קלט כוח שלילי) של ה- RTC IC.
סיכה 5	VCC	סיכת קלט כוח חיובית עם טווח של 3.3 וולט עד 5.5 וולט.
סיכה 6	SCL ו- SDA	SCL: קלט שעון לתקשורת I2C, סנכרון תנועת נתונים.SDA: סיכת קלט/פלט של נתונים לממשק הסידורי I2C.
סיכה 7	SQW/OUT	משמש להשגת תדרים של גל מרובע (1Hz, 4KHz, 8kHz, או 32kHz) באופן תכנותי.

תכונות ומפרט של ה- DS1307 RTC

תכונה/מפרט	תֵאוּר
מתח הפעלה	5V
סוג חבילה	זמין בחבילת SOIC/DIP בן 8 פינים.
מִמְשָׁק	ממשק I2C דו-חוטי.
סיכת פלט	סיכת פלט 1 הרץ.
צריכת חשמל	צורך <500NA במצב גיבוי סוללה עם מתנד רץ.
זיכרון לא נדיף	56 בתים לאחסון נתונים.
זמן מתוכנת מראש	מתוכנת מראש עם הזמן הנוכחי.
פונקציות זמן	מנהל את כל פונקציות שמירת הזמן.
תוקף פיצוי	תקף עד שנת 2100.
גיבוי סוללה	המודול מגובה סוללה.
תאימות מיקרו -בקר	מספק ממשקי יציאה סידוריים פשוטים לרוב בקרי מיקרו.
איתור כשל חשמל	כולל גילוי ומתג אוטומטי של כשל חשמל מעגלים.

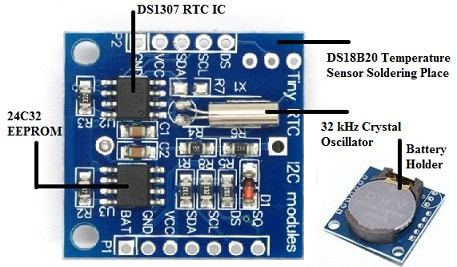

רכיבי מודול ה- RTC DS1307

מעגל משולב DS1307 RTC

מרכזי במודול נמצא ה- DS1307 RTC IC, המוטל לשמור על זמן מדויק על פני יישומים רבים.הוא מתממשק דרך פרוטוקול I2C, ומאפשר חילופי נתונים ישירים עם כבלים מינימליים, ומשאף את הפשטות הרצויה לעיתים קרובות ביישומים מעשיים.ה- IC מציע פעולה בפורמט 24 שעות ביממה או 12 שעות עם אינדיקציה של AM/PM, ומאכלס צרכים מגוונים לניהול זמן.

מתנד קריסטל 32kHz

מתנד הקריסטל של 32kHz, מספק תדר קבוע הנחוץ לדיוק זמן.אמנם וריאציות טמפרטורה יכולות לגרום לתזוזות קלות, אך אלה מנוהלים בשיטות פיצוי טמפרטורה, וממנפים תובנות אמפיריות לכוונון של דיוק.

רכיב EEPROM 24C32

המודול הכולל שבב EEPROM 24C32, ומאפשר אחסון קבוע של הגדרות תצורה.מינוף אוטובוס i2c המשותף עם ה- RTC, זה משפר את יעילות התקשורת.הטמעת נתונים בחומרה מגדילה את ההסתמכות העצמית של המכשיר ואת אמינות התפעול.

אנקפסולציה של סוללה ותא ליתיום 3V

כדי להבטיח שמירת זמן רציפה במהלך הפרעות חשמל, המודול כולל מחזיק סוללה לתאי ליתיום CR2032.המשכיות זו מוצאת הקבלות במערכות גיבוי השומרות על שלמות הנתונים ושומרות על זרימה תפעולית, במיוחד בתחומים הדורשים פונקציונליות מתמשכת.

ממשק חיישן טמפרטורה ל- DS18B20

המודול יכול להכיל חיישן טמפרטורה DS18B20 דרך יציאה אופציונלית.ניטור טמפרטורה הופך להיות שימושי בתרחישים שבהם תנאי הסביבה יכולים להשפיע על דיוק זמן.בהגדרות תעשייתיות, נתונים כאלה מניעים חידודים מיידיים, מבטיחים יעילות ודיוק בתהליכים.

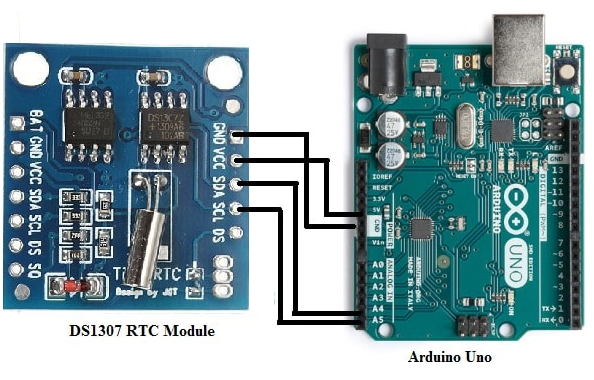

חיבור DS1307 ל- Arduino Uno

כדי לחבר את מודול ה- DS1307 בזמן אמת (RTC) ל- Arduino UNO, בצע את הצעדים הפשוטים הבאים: קישור ל- SCL PIN ל- A5, SDA ל- A4, VCC ל- 5V ו- GND ל- GND.הגדרה זו מבטיחה תקשורת אמינה בין המודול לארדואינו.לפני התכנות, התקן את ספריית DS1307 מאת מייקל מרגוליס דרך ה- Arduino IDE.ספרייה זו מספקת את הפונקציות הדרושות לניהול בקלות של החומרה.מודול DS1307 אינו יסולא בפז עבור פרויקטים הדורשים Decives Deeking Deeking, כגון רישום נתונים, תזמון או עיבוד נתונים.הוא שומר על השעה והתאריך הנוכחיים בעקביות, אפילו במהלך הפסקות חשמל, בזכות גיבוי הסוללה המובנה שלה.כדי להבטיח התקנה חלקה, השתמשו בלוח לחם לחיבורים מאובטחים ומתכווננים, הימנעות מעגלים קצרים.חוטי תיוג יכולים גם להפחית את הבלבול, במיוחד בפרויקטים מורכבים יותר.

ברגע שהחומרה מוכנה, השלב הבא הוא אתחול התוכנה.התחל על ידי הקמת חיבור סדרתי חזק, בדיקת מצב התפעול של ה- RTC וקביעת הזמן הראשוני במידת הצורך.משם, עקוב אחר הזמן ברציפות והציג אותו על המסך הסידורי בפורמט HH: MM: SS קריאה כדי לאמת תקשורת נאותה בין הארדואינו למודול.ניפוי באגים וכוונון עדין בשלב זה יכולים לייעל מאוד את תהליך הפיתוח.אם מתרחשות סוגיות כמו תצוגות זמן שגויות או שגיאות תקשורת, ודא שהספרייה שלך מעודכנת ובדוק בזהירות את כל החיבורים.פתרון בעיות באופן שיטתי, בדיקת רכיבים בודדים בזה אחר זה יכולה לעתים קרובות לחשוף את סיבת השורש.ייעוץ פורומים מקוונים או משאבים קהילתיים יכולים לספק פתרונות מהירים לאתגרים נפוצים.

יישומים של מודול RTC DS1307

שעונים דיגיטליים ומכשירים חותמים בזמן

ה- DS1307 נמצא בשימוש נרחב בשעונים דיגיטליים ובמכשירים הדורשים Decifie Debice Debice.מצלמות, למשל, מסתמכות עליה כדי להוסיף חותמות זמן מדויקות לתמונות וסרטונים, ועוזרות לתעד אירועים ברצף כרונולוגי.חותמת זמן נהדרת גם במכשירי הקלטת נתונים כמו חיישני סביבה, בהם רשומות מדויקות נחוצות לניתוח מגמות ומעקב היסטורי.במערכות נוכחות, ה- DS1307 מבטיח מעקב אמין של זמני הצ'ק-אין/יציאה של עובדים לשמירה על יומני זמן מדויקים במקומות עבודה ובמוסדות.

פרויקטים של DIY ושילוב מיקרו -בקר

ה- DS1307 RTC הוא מועדף מכיוון שממשק התקשורת I2C שלו מקל על ההתאמה עם מיקרו -בקרים פופולריים כמו Arduino ו- Raspberry Pi.פרויקטים של DIY כמו מערכות אוטומציה ביתיות, שעוני מעורר וטכנולוגיה לבישה משלבים לעתים קרובות מודול זה לאמינותו ופשטותו.

רובוטיקה ותזמון דיוק

ברובוטיקה, דיוק העיתוי טוב למשימות כמו סנכרון, תיאום חיישנים וניווט.ה- DS1307 מספק אותות שעון מדויקים, ומאפשר לרובוטים לבצע פעולות במרווחים ספציפיים ולשמור על שליטה מדויקת על פעולותיהם.הוא משמש לרוב ברובוטים אוטונומיים, מל"טים ורובוטיקה תעשייתית כדי לתזמן משימות כמו איסוף נתוני חיישנים, שליטה מוטורית והימנעות מכשולים עם תזמון ללא דופי.

שרתים ומערכות מבוזרות

מודול ה- RTC DS1307 הוא פיתרון אמין לשרתים ומערכות מחשוב מבוזרות בהן נדרש תזמון מסונכרן.זה מסייע ברישום נתונים מדויק, ומבטיח כי חותמות זמן עקביות על פני מספר מכשירים.במערכות מבוזרות זה עוזר לתאם פעולות בין שרתים על ידי שמירה על תחושת זמן משותפת.מערכות אבטחה נהנות גם מהשמחות הזמן המדויקות שלה.

מדי כוח שירות

חברות השירות משלבות לעתים קרובות את ה- DS1307 במדי כוח כדי להבטיח חיוב מדויק וחותמת זמן של נתוני צריכת אנרגיה.על ידי רישום הזמן המדויק בו מתרחש השימוש בחשמל, מדי כוח אלה מספקים תיעוד שקוף ואמין של שימוש באנרגיה.זה נהדר באזורים שבהם החיוב תלוי זמן ליום, כמו שיעורי חשמל שיא ומחשבי שיא.

מכשירי משחק

קונסולות משחק מודרניות ומכשירי כף יד ממנפים את ה- DS1307 לפונקציונליות שעון פנימי.המודול מאפשר תכונות מבוססות זמן, כגון אתגרים מתוזמנים, אירועים או תגמולים התלויים בשעון.לדוגמה, משחקים עם מחזורי לילה או מפעילי אירועים מסתמכים על ה- DS1307 כדי לעקוב במדויק ולנהל זמן במשחק.

יחידות GPS ומערכות ניווט

ה- DS1307 משמש ביחידות GPS ומכשירי ניווט כדי לשפר את הפונקציונליות שלהם.יש צורך בביצוע זמן במערכות GPS לחישוב מיקומים מדויקים ותיאום אותות מוויינים מרובים.ה- DS1307 מבטיח מכשירים אלה שומרים על תזמון מדויק, המשפיע ישירות על האיכות והאמינות של נתוני הניווט.

מכשירים רפואיים

מכשירים רפואיים תלויים לעתים קרובות בתזמון מדויק לאבחון, ניטור ורישום נתוני חולים.מכשירים כמו משאבות אינסולין, מסכי דופק ומכונות א.ק.ג ניידות משלבים את ה- DS1307 כדי לעקוב אחר זמן במדויק עבור לוחות זמנים לתרופות, מעקב רציף או חותמת חותמת נתוני בריאות מוקלטים.אמינותו מבטיחה מכשירים אלה מתפקדים בעקביות, ומשפרים את תוצאות המטופלים.

מכשירי בית חכם

במערכת האקולוגית של הבית החכם, מודול DS1307 מוצא את מקומו במכשירים כמו תרמוסטטים, מערכות תאורה ומערכות אבטחה ביתיות.זה מאפשר למכשירים אלה לפעול על פי לוחות זמנים שתוכנתו מראש, כגון הפעלת אורות או כבויים בזמנים מסוימים, התאמת התרמוסטט לאורך כל היום, או הפעלת/השבתת מערכות אזעקה באופן אוטומטי.תזמון מדויק משפר את היעילות והשימושיות של מערכות אלה.

מערכות ניטור סביבתיות

חיישנים סביבתיים המפקחים על תנאים כמו טמפרטורה, לחות ואיכות אוויר משתמשים ב- DS1307 לקבלת קריאות מדויקות של חותמת זמן.יתרון נתונים זה למחקר, מחקרי אקלים ויישומים תעשייתיים בהם יש לעקוב אחר מגמות לאורך זמן.לדוגמה, ביישומים חקלאיים זה יכול לעזור לפקח על לחות קרקע או דפוסי מזג אוויר, מה שמאפשר לחקלאים לקבל החלטות מושכלות על סמך זמן ונתונים היסטוריים.

אוטומציה תעשייתית

במפעלים ומפעלים תעשייתיים, ה- DS1307 משמש במערכות אוטומטיות לתזמון ולתאם משימות.מכונות הדורשות סנכרון, כגון חגורות מסוע או רובוטים של קו הרכבה, תלויים ב- DS1307 לתזמון אמין.השימוש בו במסגרות תעשייתיות משפר את יעילות הייצור ומבטיח כי הפעילות מתבצעת בדיוק.
