IRFZ44N MOSFET: PINOUT, ממשק ארדואינו ותכונות

במדריך זה נחקור כיצד פועל MOSFET N-Channel זה ואיפה ניתן להשתמש בו.ה- IRFZ44N הידוע בביצועיו ובגמישותו החזקים, נמצא בשימוש נרחב בכל מיני מערכות אלקטרוניות.החל מהפעלת מנועים בפרויקטים של ארדואינו וכלה בטיפול באנרגיה במערכות בקרה מתקדמות, רכיב זה ממלא תפקיד מפתח בגורם למעגלים לעבוד טוב יותר ויעיל יותר.מדריך זה יעזור לכם ללמוד עוד רעיונות לפרויקטים משלכם.

קָטָלוֹג

1. סקירה כללית של ה- IRFZ44N MOSFET

2. IRFZ44N תצורת PIN MOSFET

3. מפרטים ותכונות טכניות

4. דינמיקה תפעולית של IRFZ44N

5. יצירת מעגל מיתוג יעיל יותר עם IRFZ44N

6. תכנון מעגל טיימר עיכוב עם IRFZ44N MOSFET

7. מעגל LED Dimmer/Flasher תוך שימוש ב- IRFZ44N

8. Arduino ו- IRFZ44N לבקרת מהירות מנוע DC מתקדמת

9. יישומי IRFZ44N MOSFET

סקירה כללית של ה- IRFZ44N MOSFET

THE IRFZ44N MOSFET, המסווג כרכיב N-channel ושוכן בחבילה של TO-220, מהווה חלק ניכר ממטרות אלקטרוניות רבות.מכשיר מצב שיפור זה מיוצר כדי לספק התנגדות מופחתת במדינה לצד יכולות מיתוג מהירות, מה שמגביר את יעילותו במעגלים, נהגי LED ובקרי מנוע.המאפיינים שלה הופכים אותה לבחירה מועדפת במערכות בקרה מוטוריות מונעות ארדוינו, במיוחד בתוך הגדרות H-Bridge.היכולת המדהימה של IRFZ44N לנהל זרם ניקוז המגיע עד 49 אמפר ממחישה את יכולתו.מתח הסף שלו, המסומן ב -4 וולט, דורש תצורה מדוקדקת של מעגלי הנהג לפונקציה אופטימלית.יישום מתח שער קבוע של 10V מאפשר ל- MOSFET זה להגיע למלוא יכולותיו, ומאפשר תקשורת חלקה עם מיקרו-בקרים, פן בעל חשיבות בהתחייבויות אלקטרוניות ממוקדות דיוק.

תצורת סיכת IRFZ44N MOSFET

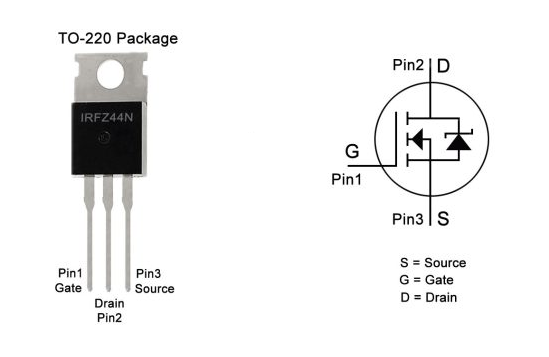

IRFZ44N MOSFET Pinout

מספר סיכה מספר	שם סיכה	פוּנקצִיָה
1	שַׁעַר	מסוף/סיכה זה משמש לבקרת ההטיה של ה- IRFZ44N Power MOSFET.
2	לְנַקֵז	הזרם נכנס ל- IRFZ44N דרך הניקוז מָסוֹף.
3	מָקוֹר	הזרם זורם מ- IRFZ44N דרך המקור מָסוֹף.

מפרטים ותכונות טכניות

תכונה/מפרט	פרטים
סוּג	איתות קטן N-channel כוח MOSFET עם ניקוז גבוה נוֹכְחִי.
חֲבִילָה	חבילת TO-220.
זרם ניקוז רציף מקסימאלי (ID)	49 אמפר.
זרם ניקוז דופק שיא	160 אמפר.
מתח סף שער (VGS, MIN)	2V.
מתח סף שער (VGS, MAX)	± 20 וולט.
מתח ניקוז למקור מקסימלי (VDS)	55V.
זמן עלייה	60 ננו -שניות.
זמן סתיו	45 ננו -שניות.
ממשק	משמש לעתים קרובות עם ארדואינו בגלל זרם סף מוגבל.
פיזור כוח מרבי	94 וואט.
טווח אחסון וטמפרטורות הפעלה	-55 מעלות צלזיוס ל +175 מעלות צלזיוס.
התנגדות לניקוז למקור	17.5 Milliohms.
מאפייני מיתוג	יכולת מיתוג מהירה עם טכנולוגיית תהליכים מתקדמת.
על התנגדות	נמוך במיוחד.
מטען שער	מטען שער נמוך.
הַתאָמָה	ROHS תואם ונטול עופרת.
מגבלת רוחב הדופק	מוגבלת בטמפרטורת צומת מקסימאלית.

דינמיקה תפעולית של IRFZ44N

ה- IRFZ44N הוא MOSFET הפועל כמתג פתוח בדרך כלל, הדורש מתח שער ספציפי למעבר ממצב לא מוליך למצב מוליך.יכולת זו הופכת את זה לחשוב על בקרת זרמים חשמליים ביישומים שונים הדורשים אמינות ודיוק.כאשר מתח השער עולה על סף מסוים, הטרנזיסטור הופך להיות מוליך מאוד, ומאפשר לאלקטרונים לזרום בקלות.זה יוצר ערוץ בין המקור לניקוז, ומאפשר בקרת זרם מדויקת.מאפיינים אלה אידיאליים ליצירת מערכות חסכוניות באנרגיה ולהבטיח ביצועי מכשירים לאורך זמן.

שער ה- IRFZ44N פועל כמו קבל, ומאחסן מטען גם ללא מקור כוח פעיל.אמנם שימושי במקרים מסוימים, הדבר יכול להוביל להפעלה מקרית.כדי למנוע זאת, בדרך כלל משתמשים בנגדים נשלפים או נפיחים להפסקת מטען שיורי ולהגן על המעגל.ה- IRFZ44N דורש טיפול מדוקדק בגלל הרגישות שלו למתח.טכניקות תכנון נכונות, כגון צמצום קיבול טפילי והוספת רכיבי מגן, עוזרים לייעל את הביצועים ולהבטיח את אמינותה הן בתעשייה והן באלקטרוניקה.

יצירת מעגל מיתוג יעיל יותר עם IRFZ44N

בניית מעגל מיתוג אמין עם MOSFET IRFZ44N כרוך בחיבור מסוף המקור לקרקע ומסוף הניקוז למקור כוח חיובי.חיבור זה מאפשר זרימת אלקטרונים מהשלילי לאזור החיובי כאשר ה- MOSFET מופעל עם מתח שער מתאים.הכללת דיודה זנר מיושמת כדי להגן על השער הרגיש מפני דוקרני מתח מסוכן, ובכך לשפר הן את הביצועים והן ביציבות המעגל.המרכיב המרכזי במעגל זה הוא ה- MOSFET, המשמש כ- מתג המושפע ממתח השער.הבנת הסף המדויק מתח הכרחי כדי להפעיל את ה- IRFZ44N להשגת מעגל יעיל מִבצָע.באמצעות ידע מעשי מתברר כי שליטה קפדנית במתח זה יכולה להרחיב באופן משמעותי את ה- MOSFET תוחלת חיים והגברת היעילות במעגל.דיודה זנר מנגנת א תפקיד מגן בשער MOSFET.היכולת שלה לנהל ו ייצוב תנודות מתח בתנאים שונים מספקים עקביות נחוצה ומסייעת במניעת בעיות בלתי צפויות במהלך לְהִשְׁתַמֵשׁ.

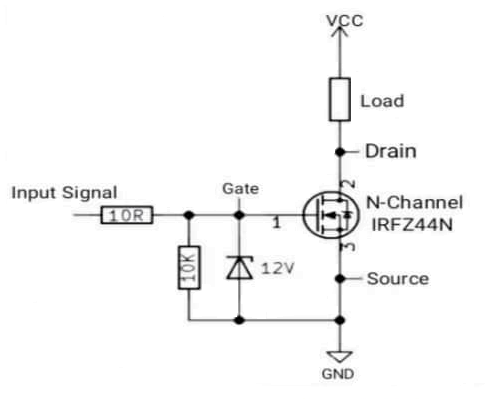

Simple Switching Circuit with Protection Diode

מעגל מיתוג פשוט עם דיודת הגנה

תכנון מעגל טיימר עיכוב עם IRFZ44N MOSFET

עיכוב מעגלי טיימר משמשים לעתים קרובות להגנה על מכשירים חשמליים מפני פוגע מתח מתח, ותורמים לעמידותם ולתפקודו הראוי.ה- IRFZ44N MOSFET בולט ביעילותו ואמינותו, מה שהופך אותו למרכיב חשוב בפיתוח מעגלים אלה.

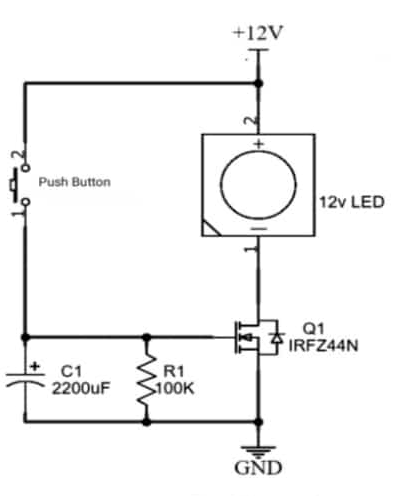

Delay Timer Circuit

עיכוב מעגל טיימר

בתוך מעגל טיימר עיכוב תוך שימוש ב- MOSFET IRFZ44N, מנגנון פשוט ועם זאת השפעה נכנס לתמונה.התחלה מתחילה כאשר לוחצים על כפתור, מה שמניע קבלים לטעון ולאחסן אנרגיה לתקופה קצרה.עם שחרור הכפתור, האנרגיה המאוחסנת בפריקות קבלים, ומפעילה את שער ה- MOSFET.כוח זורם לעומס, ומשלים את פעולת המעגל.שיטה זו לא רק מעכבת את ההפעלה אלא גם מספקת אמצעי הגנה מפני הפרעות חשמל פתאומיות.

Switching Waveforms of Delay Timer Circuit

החלפת צורות גל של מעגל טיימר העיכוב

מעגל LED Dimmer/Flasher באמצעות IRFZ44N

יצירת מעגלי עמעום עמעום דרישות דרישות מומחיות במניפולציה של אלמנטים אלקטרוניים להתאמת עוצמת האור.בין אלה, ה- IRFZ44N MOSFET בולט על יכולת ההסתגלות שלו כמתג. הפעלת הפוטנציומטר משנה בזהירות את בהירות ה- LED, ומציגה כיצד התאמת מתח עדינה יכולה להפוך את השפעות התאורה.ה- IRFZ44N משרת תפקיד מרכזי ברמות האור המשתנות, ומנהל גבוה כוח ביעילות, בזכות העיצוב המעולה שלו.שינוי השער מתח עם פוטנציומטר מאפשר מעברי אור חלקים מרכים זוהר להארה בהירה או אפילו להבהב קצבי.גמישות זו יוצר סביבת תאורה בהתאמה אישית, המספקת לצרכים ספציפיים בזמן שיפור האווירה והפונקציונליות.

LED Dimmer Circuit

מעגל דימר LED

ארדואינו ו- IRFZ44N לבקרת מהירות מנוע מתקדמת של DC DC

איחוד ארדואינו עם IRFZ44N MOSFETs מייצר אסטרטגיה יעילה לטיפול במעגלים בעלי עוצמה גבוהה, במיוחד בניהול מהירות מוטורית של DC.על ידי שימוש במעגל נהג שער לצד ארדואינו, המערכת משתנה מהירויות המנוע באמצעות אפנון רוחב הדופק (PWM).מרכיב חשוב בהגדרה זו כולל מתן מתח שער מדויק לביצועי MOSFET מיטביים.

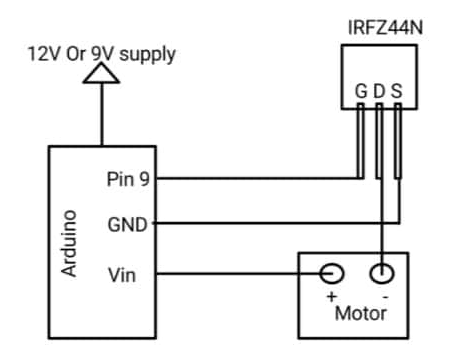

Interfacing IRFZ44N with DC Motor

ממשק IRFZ44N עם מנוע DC

תכנות ארדואינו לבקרה מוטורית דינמית

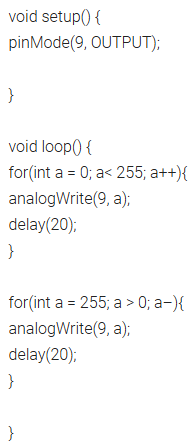

Arduino Code

קטע קוד זה ממחיש את המניפולציה של מהירות המנוע באמצעות PWM.התאמת מתח סף השער ב- MOSFET היא גורם מפתח בהפיכת הקלט למהירות מנוע הניתנת לשינוי, ויצירת מערכת גמישה הניתנת להתאמה לדרישות מגוונות.מעברים חלקים, לרוב מהדהדים את הזיקה לתהליכים הדרגתיים, מופיעים כיתרון, הנעזרים לעתים קרובות על ידי שלבי תאוצה והאטה חלקים.

יישומי IRFZ44N MOSFET

• מיתוג בעל עוצמה גבוהה: מטפל בזרמים גדולים עם עמידות נמוכה, המשמשים בכיורי חום ליעילות.

• בקרת מהירות מנוע: מאפשרת שליטה מדויקת במנועים באמצעות מעגלי PWM, מטפלת בעומסים אינדוקטיביים.

• עמעום LED: מתאים את עוצמת האור ביעילות;מבטיח בהירות יציבה עם לולאות משוב.

• מיתוג מהיר: אידיאלי ליישומים בתדר גבוה כמו מגברי RF וספקי חשמל.

• ניהול סוללות סולאריות: שולט בטעינה/פריקה של סוללות, מרחיב את חיי הסוללה.

• אלקטרוניקה צרכנית: משפרת את יעילות האנרגיה במתאמי כוח, מגברי שמע ועוד.
