CD4014 IC: רישום משמרות של 8 סיביות עם כניסות מקבילות

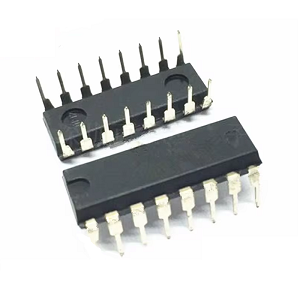

מדריך זה בוחן את ה- CD4014, מעגל משולב CMOS הניתן להתאמה גבוהה הידוע בפונקציונליות של רישום משמרות של 8 סיביות, התומך בכניסות נתונים סדרתיות ומקבילות כאחד.CD4014, הידוע בזכות הרבגוניות שלו במגוון רחב של יישומי לוגיקה דיגיטליים, יעיל בתרחישים הדורשים טיפול יעיל בטיפול והעברה יעילה, במיוחד במערכות קומפקטיות בהן הפחתת השימוש ב- PIN היא בראש סדר העדיפויות.מתוך סקירה כללית של תצורות ה- PIN שלה ליישומים ואפשרויות אלטרנטיביות, מאמר זה מספק בחינה מעמיקה של מינוף ה- CD4014 לעיצובים אלקטרוניים חדשניים וניהול נתונים אופטימיזציה.

קָטָלוֹג

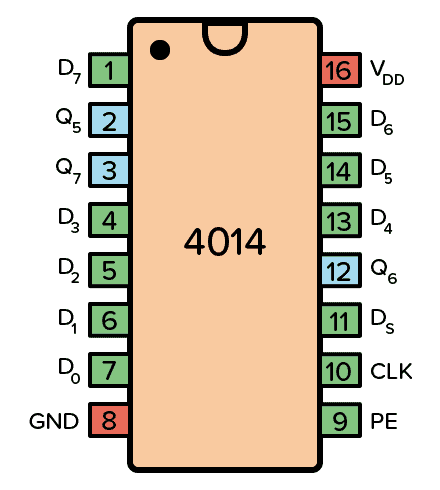

תצורת סיכה של 4014 IC

שם סיכה	מספר סיכה מספר	סוּג	תֵאוּר
Vdd	16	כּוֹחַ	מתח אספקה ​​(+3 עד +15 וולט)
GND	8	כּוֹחַ	קרקע (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	קֶלֶט	סיכות קלט נתונים מקבילות
Q5, Q6, Q7	2, 3, 12	תְפוּקָה	תפוקות חוצפות משלושת הקטעים האחרונים
פ	9	קֶלֶט	אפשרות מקבילה
CP	10	קֶלֶט	סיכת השעון כדי לסנכרן את הקלט
DS	11	קֶלֶט	סיכת קלט סידורית

ניצול ה- 4014 IC

כדי לצאת לשימוש ב- 4014 IC, התחל על ידי חיבור זהירות של VDD למסוף החיובי של מקור הכוח שלך ו- GND לטרמינל השלילי.IC זה פועל בטווח כוח של 3V עד 15V, אולם דגמים ספציפיים עשויים להתרחב עד 20 וולט.רצוי לבחון את גיליון הנתונים לקבלת פרטים חשמליים מדויקים, להתאים תאימות למערך הייחודי שלך.מגוון המתח שנבחר משפיע ישירות על שלמות התפעול של המכשיר ועל הפונקציונליות היציבה.

התחל לטעון נתונים מקבילים על ידי החלפת PIN Enable Enable (PE) למצב גבוה.חבר את כניסות הנתונים שבחרת על פני סיכות נתונים מקבילות המסומנות D0 ל- D7.אות קצה עולה המופעל על סיכת ה- CLK לוכד את הנתונים המיועדים לפנקס.מראות שלב הכנה זה מציבות צוות לתרגול מתואם היטב, בו יש חשיבות עליונה לתפקידים וסנכרון.

התחל בנתונים לעבור על ידי החלפת סיכת PE למצב נמוך.כל דופק CLK עולה מעביר נתונים באופן מצטבר.במצב זה, סיכת ה- DS משרתת עבור קלט נתונים סידורי, ומאפשרת עיבוד נתונים גמיש.פונקציה זו הופכת מועילה במיוחד כאשר יש צורך במעבר נתוני נוזלים, מה שמבטיח ארגון יעיל וסיווג של אותות דיגיטליים.

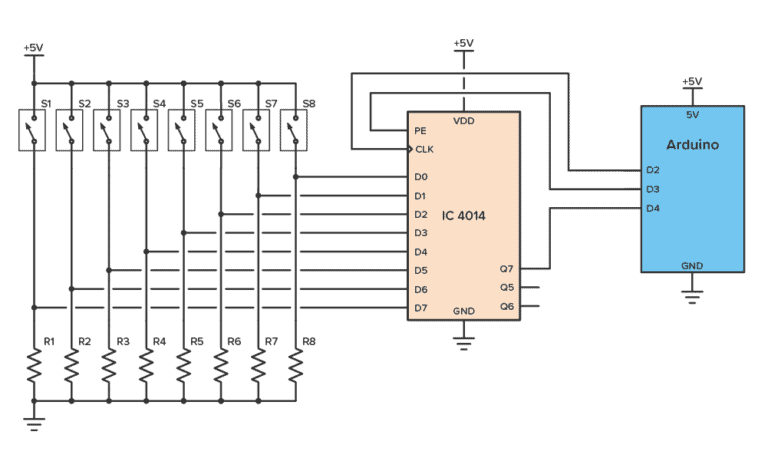

מעגל היישומים של ה- CD4014

THE CD4014 Shift Register הוא כלי מעשי לקריאת מצבים של עד שמונה מתגים באמצעות שלושה סיכות מיקרו -בקר, כמו למשל עם ארדואינו.זה הופך אותו לאידיאלי לפרויקטים שבהם זמינות ה- PIN מוגבלת, מכיוון שהיא מרחיבה ביעילות את יכולת הקלט ללא צורך בחומרה נוספת.המעגל פועל על ידי לכידת מצבים של כל המתגים המחוברים ושליחת נתונים אלה למיקרו -בקר אחד בכל פעם.ה- CD4014 משתמש בהמרה מקבילה-סריתית, ומאפשר לך לפקח על מתגים מרובים תוך שמירה על החיווט פשוט וקומפקטי.

כדי להגדיר אותו, חבר את סיכת ה- D3 של Arduino לסיכת ה- PIN (PE) של ה- CD4014 (PE), D2 לשעון (CLK) ו- D4 לפלט הנתונים (Q).D3 מפעיל את התפס כדי ללכוד מצבי מתג, D2 שולח פולסי שעון כדי להעביר את המדינות לפלט, ו- D4 קורא את הנתונים ברצף.כל דופק שעון מעביר את מצב המתג הבא לסיכת הפלט, ומאפשר לארדואינו לקרוא את כל שמונת המתגים בזה אחר זה.גישה זו יעילה וחוסכת מקום ומשאבים כאחד.על ידי שימוש ב- CD4014, אתה יכול לנהל תשומות מרובות עם שימוש מינימלי של קלט/פלט, לפשט את העיצוב שלך ולהפחית את מורכבות החיווט.זהו פיתרון קומפקטי ואמין לפרויקטים הדורשים ניטור מדויק של מצבי מתג.

CD4014 מקבילות וחלופות

מקבילות

• NTE4014

• • MC14014

• • HCF4014

• HEF4014

• • CD4014BE

אלטרנטיבות

• 74HC165

• • 74HC166

• 74HC198

גיליון נתונים

גיליונות נתונים של CD4014BE:
