מיישר גשר מלא: המרה יעילה ל- AC ל- DC, תכנון מעגלים ויישומים

מיישר גשר מלא המשמש לשינוי זרם חילופין (AC), כמו הכוח משקע הקיר שלך, לזרם ישיר (DC), שהוא סוג הכוח המשמש את מרבית המכשירים האלקטרוניים.בניגוד למערכות פשוטות יותר שמבזבזות מחצית מהחשמל הנכנס, מיישר הגשר המלא משתמש בארבע דיודות כדי לוודא שהוא לוכד כוח הן מהנדנדות של מחזור ה- AC.מאמר זה יבחן כיצד מיישר גשר מלא עובד, חלקים שלו ומדוע הוא כל כך חשוב בטכנולוגיות רבות כיום.

קָטָלוֹג

סקירה כללית של מיישר גשר מלא

א מיישר גשר מלא, המכונה גם מיישר גשר גל מלא או פשוט מיישר גשר דיודה, הוא מעגל אלקטרוני שנועד להמיר זרם חילופין (AC) לזרם ישיר (DC).זה משמש כרכיב ביישומים חשמליים ואלקטרוניים רבים בהם נדרש מתח DC קבוע.שלא כמו מיישר חצי גל, המשתמש רק במחצית של צורת הגל AC, מיישר גשר מלא מנצל הן את החצאים החיוביים והשליליים של מחזור ה- AC, מה שהופך אותו ליעיל יותר בהמרת הכוח.פעולת מיישר גשר מלא מסתמכת על תצורה של ארבע דיודות המסודרות בתצורת גשר.דיודות אלה פועלות באופן קולקטיבי כדי להבטיח שכיוון זרימת הזרם יישאר זהה בכל העומס, ללא קשר לקוטביות של כניסת AC.סידור זה מאפשר למעשה למעגל לתקן את שני החצאים של צורת הגל הקלט, וכתוצאה מכך פלט DC רציף ויציב יותר בהשוואה למיישר חצי גל.

אחד היתרונות העיקריים של מיישר גשר מלא הוא היעילות המשופרת שלו.מכיוון שהיא מעבדת את כל צורת הגל של AC ולא רק מחצית אחת, היא מייצרת מתח יציאת DC ממוצע גבוה יותר, המועיל ביישומים מעשיים.בנוסף, על ידי שימוש במלואו בכוח הקלט, הוא מפחית את אובדן החשמל ופיזור החום, מה שהופך אותו לבחירה מועדפת במערכות אספקת חשמל שונות.מיישר גשרים מלאים משמשים בהרחבה במעגלי אספקת חשמל מוסדרים, כולל אלה שנמצאים במתאמי כוח, מטעני סוללות וספקי חשמל למחשבים.מכשירים אלה דורשים מתח DC עקבי ואמין בכדי להבטיח הפעלה יציבה של רכיבים אלקטרוניים.היכולת של מיישר גשר מלא לספק כוח DC חלק ויעיל הופכת אותו לרכיב חשוב בהנדסת חשמל ואלקטרוניקה מודרנית.

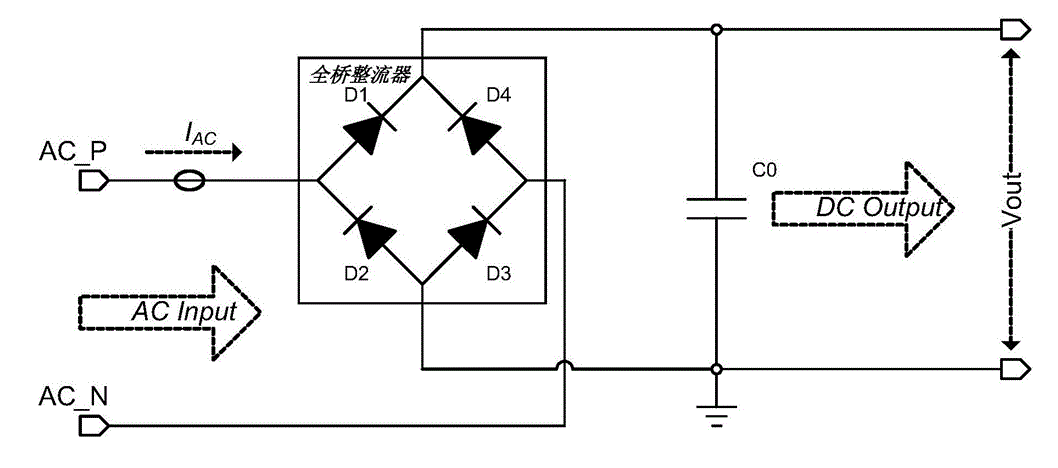

איור 2.מיישר גשר מלאתַרשִׁים

תרשים המעגל ממחיש את העיקרון העובד של מיישר גשר גל מלא, רכיב אלקטרוני נפוץ המשמש להמרת זרם לסירוגין (AC) לזרם ישיר (DC).המעגל מורכב מארבע דיודות (D1, D2, D3 ו- D4) המסודרות בתצורת גשר.יש לו שני מסופי קלט AC (שכותרתו AC_P ו- AC_N) ושני מסופי פלט DC.כאשר מופעל מתח AC, המיישר משתמש בדיודות כדי להבטיח שהזרם יזרום באותו כיוון במהלך החצאים החיוביים והשליליים של מחזור AC.במחצית המחזור החיובית, דיודות D1 ו- D2 מוטים קדימה ומאפשרים לעבור זרם, ואילו D3 ו- D4 מוטים הפוך וזרם חסימה.במהלך מחזור המחזור השלילי, D3 ו- D4 הופכים להיות מוטים קדימה והתנהלות, ואילו זרם D1 ו- D2 חוסמים.תהליך זה מייקד את קלט ה- AC, ומייצר פלט DC פועם.הקבל (C0) מחליק את התפוקה, מצמצם את תנודות המתח ויוצר מתח DC יציב יותר (VOUT).

בניית מיישר גשר גל מלא

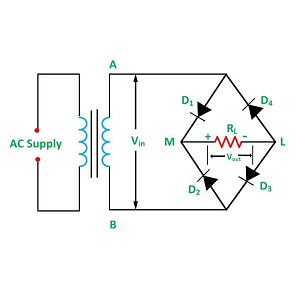

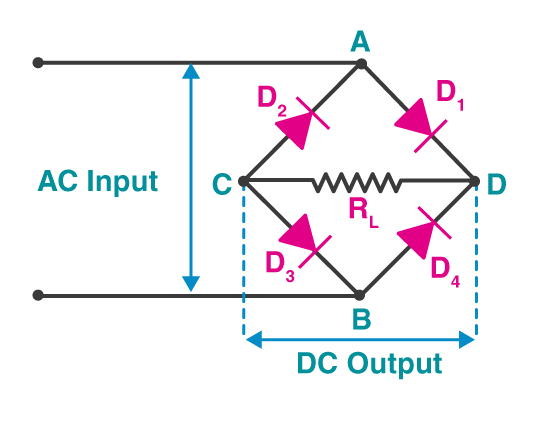

איור 3. איור 3. בניית מיישר גשר גל מלא

מיישר גשר גל מלא, מעגל אלקטרוני שנועד להמיר זרם חילופין (AC) לזרם ישיר (DC) ביעילות.תהליך תיקון זה מסתמך על פעולה משולבת של דיודות ועומס התנגדות, כל אחד מהם תורם לפונקציונליות וליעילותו של המעגל.בניית המיישר מורכבת מהמרכיבים העיקריים הבאים:

1. ארבע דיודות (d₁, d₂, d₃, d₄)

ארבע הדיודות הן לב המעגל ומסודרות בתצורת גשר.הם ממלאים תפקיד בתהליך התיקון בכך שהם מאפשרים לזרם לזרום בכיוון אחד בלבד דרך העומס, ללא קשר לקוטביות קלט AC.כל דיודה משמשת כשסתום חד כיווני לזרם חשמלי.במהלך מחזור המחזור החיובי של כניסת ה- AC, דיודות D₁ ו- D₂ הופכות מוטה קדימה, ומאפשרות לזרם לזרום בעומס.במקביל, דיודות D₃ ו- D₄ מוטות הפוך וחוסמות את הזרם.זה מבטיח שזרם זורם בכיוון יחיד דרך העומס.

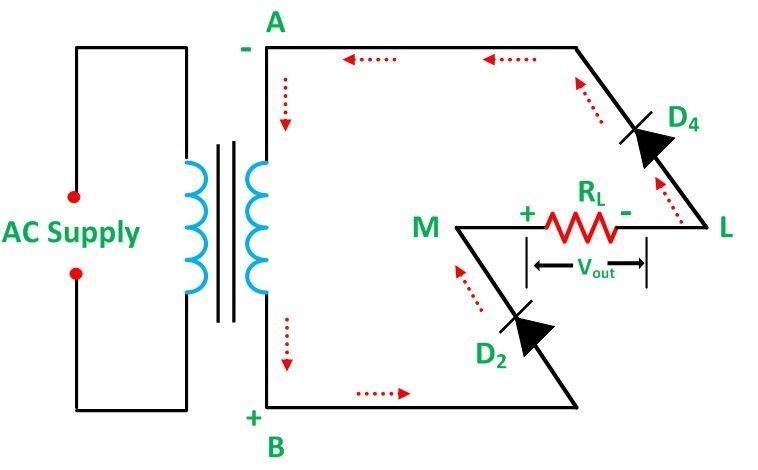

במהלך מחזור המחזור השלילי של כניסת AC, תפקידי הדיודות הופכים.דיודות D₃ ו- D₄ הופכות מוטה קדימה, מוליכות זרם, ואילו דיודות D₁ ו- D₂ מלוותות הפוך וזרם חסימה.שוב, הזרם זורם באותו כיוון דרך העומס, ושומר על זרם חד כיווני.פעולה לסירוגין זו של הדיודות מבטיחה כי נעשה שימוש בשני חצאי צורת הגל AC, וכתוצאה מכך המרה יעילה יותר בהשוואה למיישר חצי גל, המשתמש רק במחצית מחזור AC.

2. עומס התנגדות (r_L.)

העומס ההתנגדות, שכותרתו r_L. בתרשים מייצג את הרכיב או המכשיר המשתמש בפלט DC המתוקן.עומס זה יכול להיות נגדי, מכשיר אלקטרוני או כל מכשיר הדורש כוח DC לתפקוד.הזרם המתוקן זורם דרך העומס, ומספק כוח שמיש.הביצועים והיעילות של המעגל תלויים במידה רבה במאפייני העומס ובאיכות הפלט המתוקן.העומס מחובר בין מסופי הפלט של DC, המסומנים B ו- D בתרשים.כיוון הזרימה הזרם דרך העומס נותר עקבי בגלל תהליך התיקון, מה שמבטיח מסירת זרם DC חד כיווני.

3. מסופי קלט AC (A ו- C)

למיישר שני מסופי קלט שכותרתו A ו- C, שם מחובר אספקת AC.הקוטביות של קלט ה- AC מתחלפת מדי פעם, כאשר מחזורי המחזורים החיוביים והשליליים מעובדים באופן שונה על ידי הדיודות.מתח הקלט מנותב דרך רשת הגשר, ומבטיח ששני חצאי צורת הגל AC תורמים לזרם הפלט.

4. מסופי פלט DC (B ו- D)

המיישר מייצר מתח DC על פני מסופי הפלט, שכותרתו B ו- D בתרשים.התפוקה היא צורת גל DC פועמת, כאשר המחצית השלילית של מחזור ה- AC הפוך כדי להתיישר עם המחצית החיובית.למרות שצורת הגל הזו היא חד כיוונית, היא עדיין מכילה כמה תנודות, או אדוות, בגלל תהליך התיקון.מיישר גשר הגל המלא יעיל ביותר מכיוון שהוא משתמש בשני חצאי צורת הגל AC, ומכפיל למעשה את תדר אות הפלט בהשוואה למיישר חצי גל.תדירות מוגברת זו מקלה על חלקה של האדוות באמצעות רכיבי סינון כמו קבלים או משרנים, ומייצרים פלט DC יציב יותר ליישומים מעשיים.תכנון זה נמצא בשימוש נרחב במעגלי אספקת החשמל בשל יכולתו לספק מתח יציאה ממוצע גבוה יותר, שיפור היעילות וניצול טוב יותר של כוח הקלט בהשוואה למעגלי מיישר פשוטים יותר.

פונקציונליות של מיישר גשר מלא

מיישר הגשר המלא, הנודע ביכולתו להמיר זרם חילופין (AC) לזרם ישיר (DC).AC, זמין בדרך כלל במערכות חשמל למגורים, מסחריים ותעשייתיים, אינו מתאים לרוב המכשירים האלקטרוניים בשל אופיו הדו כיווני, המתחלף בין מחזורים חיוביים לשליליים.מיישר הגשר המלא מתייחס לבעיה זו על ידי שימוש בתצורה אסטרטגית של דיודות כדי להקל על הפיכת AC ל- DC, מה שמאפשר למכשירים אלקטרוניים לפעול באופן אמין.תהליך התיקון מתחיל כקלט AC, אשר באופן טבעי עוקב אחר דפוס סינוסואידי עם מחזורי מחזורים חיוביים ושליליים לסירוגין, נכנס למעגל המיישר.עיצוב המיישר מורכב מארבע דיודות, המסודרות בתצורת גשר, הפועלות יחד כדי לתעל את זרימת החשמל בכיוון אחד בלבד.כאשר כניסת ה- AC מתחלפת, זוגות דיודות ספציפיים מתערכים במהלך כל מחזור מחזור.

כדי ליצור מתח DC יציב ושימושי יותר, פלט המיישר מועבר בדרך כלל דרך רכיב סינון, כמו קבלים.הקבל ממלא תפקיד על ידי אחסון מטען במהלך פסגות ה- DC הפועם ומשחרר אותו במהלך השוקות, להפחית למעשה את התנודות והחלקת צורת הגל.מתח ה- DC המתקבל עקבי הרבה יותר ומתאים להפעלת מכשירים אלקטרוניים.חשיבותו של מיישר הגשר המלא משתרעת הרבה מעבר להמרה פשוטה.תפוקת ה- DC היציבה שלה נהדרת לתפקוד נכון של מגוון רחב של מכשירים אלקטרוניים, החל מגאדג'טים ביתי קטנים כמו סמארטפונים, טאבלטים ומחשבים ניידים ועד מערכות גדולות ומורכבות יותר כמו שרתי מחשב, רשתות טלקומוניקציה ומכונות תעשייתיות.מכשירים ומערכות אלה דורשים אספקת חשמל יציבה ורציפה כדי להימנע מבעיות ביצועים או נזק פוטנציאלי הנגרם כתוצאה מתנודות בכניסה החשמלית.היכולת של המיישר להשתמש בשני חצאי צורת הגל AC הופכת אותו ליעיל יותר מאשר מיישר חצי גל, ומספק מתח יציאה ממוצע גבוה יותר ומזעור בזבוז אנרגיה.על ידי הבטחת אספקת DC קבועה ואמינה, מיישר הגשר המלא לא רק משפר את הביצועים של המכשירים שהוא מעצם אלא גם מרחיב את תוחלת החיים שלהם על ידי הגנה על רכיבים רגישים מפני חריגות מתח.יעילות ואמינות זו הופכים אותו לאלמנט במערכות אלקטרוניקה חשמל מודרניות ומרות אנרגיה.

דינמיקה תפעולית של מיישר גשר מלא

פעולת מיישר גשר מלא היא גם מורכבת ונחוצה להמרת זרם חילופין (AC) לזרם ישיר (DC), טרנספורמציה החשובה להפעלת אינספור מכשירים אלקטרוניים.ניתן להבין את התהליך הזה כסדרה של שלבים הקשורים זה לזה, שכל אחד מהם ממלא תפקיד בהבטחת היעילות, היציבות והאמינות של תפוקת DC.

1. כניסת AC ושנאי התאמה

תהליך התיקון מתחיל בכניסת AC, שמקורו בדרך כלל באספקת חשמל סטנדרטית, כמו שקע קיר.עם זאת, המתח של כניסת AC זה לרוב גבוה מדי או לא מתאים לשימוש ישיר במעגלים אלקטרוניים.כדי לטפל בכך, נעשה שימוש שנאי כדי להפיל את המתח לרמה בטוחה יותר וניתנת לניהול יותר.השנאי לא רק מתאים את מתח הכניסה אלא גם מבודד את המעגל מאספקת החשמל הראשית, ומספק שכבת בטיחות נוספת.על ידי הפחתת המתח, השנאי מבטיח כי המיישר פועל ביעילות תוך צמצום הסיכון לדוקרני מתח או נחשולים העלולים לפגוע ברכיבים אלקטרוניים עדינים.שלב הכנה זה חשוב להכנת ה- AC הקלט לתהליך התיקון שלאחר מכן.

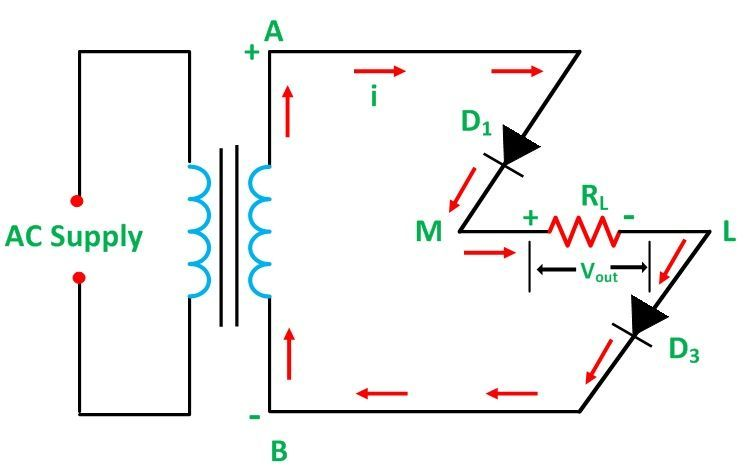

2. הפעלת דיודה במהלך מחזורי חיובי חיוביים ושליליים

3. סינון קבלים

התפוקה המתוקנת בשלב זה, אף שהיא חד כיוונית, עדיין מכילה תנודות או אדוות בגלל האופי המתחלף של קלט ה- AC המקורי.כדי להחליק את האדוות הללו ולייצר מתח DC יציב יותר, מקבל קבלים על פני תפוקת המיישר.הקבל פועל על ידי טעינה כאשר המתח המתוקן מגיע לשיאו ושחרורו כאשר המתח יורד.תהליך זה ממלא את הפערים בין פולסים של צורת הגל המתוקנת, ומפחית ביעילות את וריאציות המתח.התוצאה היא פלט DC חלק הרבה יותר להפעלת מכשירים אלקטרוניים רגישים.ביישומים הדורשים דיוק, כגון ציוד רפואי, מכשירי תקשורת ומיקורי מיקרו, שלב סינון זה מבטיח כי המתח המסופק יישאר יציב ואמין.

4. ייצוב מתח

גם לאחר סינון, תנודות קלות או אי סדרים עשויים להימשך בתפוקת DC.כדי לשכלל עוד יותר את איכות המתח, לרוב משתמשים רכיבי ייצוב מתח נוספים, כגון רגולטורים מתח או מעגלי סינון מתקדמים יותר.רגולטורי המתח נועדו לשמור על מתח יציאה קבוע, גם אם מתח הקלט או תנאי העומס משתנים.ייצוב זה חשוב למכשירים הדורשים אספקת מתח מדויקת ועקבית, כגון מעבדים, חיישנים או מודולי זיכרון.על ידי הבטחת מתח הפלט יישאר בטווח מדויק, שלב זה משפר את הביצועים והאריכות החיים של המכשירים המופעלים על ידי המיישר.

כל התהליך התפעולי של מיישר הגשר המלא מיועד כדי למקסם את יעילות האנרגיה תוך צמצום אובדן חשמל.על ידי שימוש בחצאים חיוביים ושליליים של כניסת AC, המיישר משיג יעילות רבה יותר בהשוואה למיישרים חצי גל, המשתמשים רק במחצית אחת של צורת הגל AC.בנוסף, הגישה השיטתית של טרנספורמציה, תיקון, סינון וייצוב הקלט מבטיחה שהפלט לא רק יציב אלא גם בטוח לשימוש עם רכיבים אלקטרוניים עדינים.בתהליך זה בן ארבע פאזות, מיישר הגשר המלא מספק אספקת חשמל DC אמינה ויעילה, למגוון רחב של מכשירים ומערכות אלקטרוניות.על ידי מתן תפוקת DC עקבית ויציבה, המיישר מגן מעגלים רגישים כנגד תנודות מתח ומבטיח את תפקוד החיים המתאים והמורחב של המכשירים שהוא מעצבן.זה הופך אותו למרכיב חשוב בעיצובים של אספקת חשמל מודרנית.

מיישר גשר גל מלא שיא מתח הפוך (PIV)

המתח ההפוך השיא (PIV), מפרט לדיודות המשמשות במיישר גשר גל מלא, מכיוון שהוא קובע את יכולתם לעמוד במתח ההפוך המרבי בתקופות שאינן מכוונת.PIV מבטיחה כי דיודות יכולות להתמודד עם המתח הגבוה ביותר שהם עשויים לחוות בהטיה הפוכה מבלי להיכשל או להתפרק.פרמטר זה משמש ביישומים בעלי מתח גבוה או תעשייתי, בהם מעגלים נחשפים לרמות מתח ותנודות.הבנת PIV מסייעת בתכנון מיישרים שאינם רק יעילים אלא גם עמידים ואמינים בתנאי הפעלה משתנים.

חישוב ויישום PIV

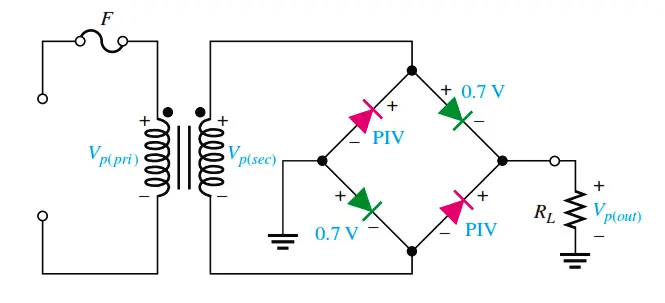

איור 6. איור 6. מודל דיודה מעשי עם חישוב PIV

ה- PIV עבור כל דיודה במיישר גשר גל מלא הוא המתח ההפוך המרבי שעליו על הדיודה לחסום במהלך הפעולה.ערך זה שווה למתח ה- AC השיא של האספקה, אותו ניתן לחשב על ידי הכפלת מתח ה- RMS (ממוצע השורש ממוצע) על ידי השורש הריבועי של 2. לדוגמה, אם מתח אספקת AC הוא 230 וולט, מתח השיא יהיהלהיות בערך 325 וולט (230 × √2).כתוצאה מכך, דירוג ה- PIV עבור כל דיודה במיישר חייב להיות לפחות 325 וולט כדי לעמוד בבטחה במתח מקסימלי זה ללא כישלון.

במעגלים שבהם משתמשים בשנאי כדי להגביר או לדרוך את מתח הכניסה, על חישוב ה- PIV גם להסביר את המתח הטרנספורמציה.לדוגמה, אם השנאי צעד במורד המתח ל 120 וולט AC, מתח השיא הופך לכ- 170 וולט (120 × √2), והדיודות צריכות להיות בעלות דירוג PIV של לפחות 170 וולט.הבטחה כי דירוג ה- PIV של כל דיודה תואם או עולה על מתח השיא המחושב כדי למנוע זרמי דליפה הפוכים ולהגן על המיישר מפני נזק הנגרם כתוצאה מתנאי מתח יתר.

בחירה ועמידות של דיודות המבוססות על PIV

בחירת דיודות עם דירוג PIV מתאים היא צעד חשוב להבטיח את העמידות והאמינות לטווח הארוך של מיישר גשר גל מלא.דיודות עם דירוגי PIV גבוהים יותר ממתח השיא המחושב מספקים מרווח בטיחות נוסף, מה שהופך את המעגל לחזק יותר כנגד דוקרני מתח או נחשולי מתח לא צפויים באספקת AC.מאגר בטיחות זה נהדר ביישומים תעשייתיים ועוצמה גבוהה, שבהם תנודות הכוח הן תכופות וחמורות יותר.

שימוש בדיודות עם דירוג PIV לא מספיק יכול להוביל לכישלונות תכופים, מכיוון שהדיודות עשויות לא להיות מסוגלות לחסום מתחים הפוכים במהלך הפעולה.עם הזמן זה יכול לגרום לחימום יתר, נזק לרכיבים אחרים במעגל ואפילו לאי ספיקת מיישר מוחלט.לעומת זאת, דיודות עם ערכי PIV המדורגים באופן מתאים או מעט מוגדרים יתר על המידה עוזרים להבטיח כי המיישר יכול לעמוד בתנאי הפעלה ולהאריך את אורך החיים הכולל שלו.

השפעה על ביצועי מיישר ואריכות ימים

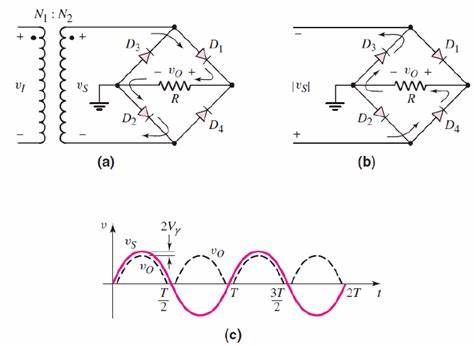

איור 7. איור 7. מעגל מיישר גשר גל מלא וצורת גל פלט

הביצועים והאריכות החיים של מיישר גשר גל מלא תלויים מאוד בדירוג ה- PIV של הדיודות שלו.כאשר משתמשים בדיודות עם דירוגי PIV נאותים, הם תורמים לחוסן הכללי של המעגל, ומאפשרים לו לתפקד באופן אמין אפילו בתנאים מאתגרים.אמינות זו נהדרת ביציבות חשמל ליישומים, כגון ציוד רפואי, מערכות תקשורת ומכונות תעשייתיות.

אם הדיודות מדורגות כראוי, הן מונעות זרמי דליפה הפוכים והתמוטטות חשמלית, מה שמבטיח תפוקת DC קבועה ועקבית.יציבות זו לא רק מגנה על רכיבים רגישים במורד הזרם, אלא גם ממזערת את דרישות התחזוקה ומפחיתה את הסיכון לשבתה של המערכת היקרה.בנוסף, בחירת PIV נכונה מאפשרת למיישר לטפל במדי פעם או לתנודות מתח לא תקינות מבלי לפגוע בשלמותו או ביעילותו.

פילטר קבלים במיישרים גשר גל מלא

שילוב של פילטר קבלים במיישר גשר גל מלא הוא שיפור המשפר את איכות הזרם הישיר של הפלט (DC).מיישר גשר גל מלא ממירים ביעילות זרם חילופין (AC) ל- DC, אך הפלט המיידי אינו DC חלק ויציב.במקום זאת, זוהי צורת גל DC פועמת, המאופיינת בפסגות ושוקות תקופתיות.תנודה זו יכולה לגרום לבעיות למכשירים אלקטרוניים רגישים הדורשים מתח קבוע ויציב לתפקד באופן אמין.כדי לטפל במגבלה זו ולשפר את תפוקת המיישר, מתווסף מסנן קבלים.היכולת של הקבל לאחסן ולשחרר אנרגיה חשמלית עוזרת בהדרגה להחליק את התנודות הללו, ומייצרת מתח DC נקי ויציב יותר.

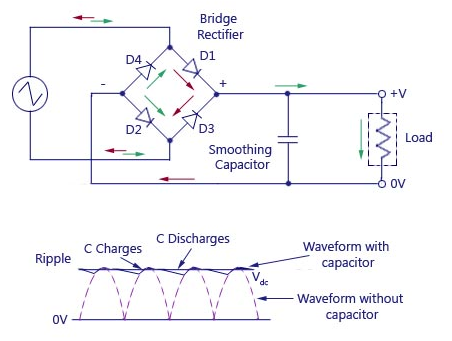

איור 8. איור 8. מיישר גל מלא עם פילטר קבלים

תפקיד ומנגנון של מסנני קבלים

המטרה העיקרית של הקבל במיישר גשר גל מלא היא להפחית את האדווה ולייצב את מתח היציאה.Ripple מתייחס לרכיב ה- AC הקטן והנותר שנשאר מוטל על פלט DC המתוקן.אדווה זו מתרחשת מכיוון שתהליך התיקון ממיר את החצאים החיוביים והשליליים לסירוגין של צורת הגל AC ל- DC פועם אך אינו מבטל לחלוטין את תנודות המתח.פילטר הקבלים פועל על ידי טעינה למתח השיא של צורת הגל המתוקנת כאשר הדיודות מבצעות ואז משחררות לשמירה על המתח כאשר הדיודות אינן מבצעות.

מנגנון פריקה מטען זה מבטיח שהמתח על פני העומס יישאר קבוע יחסית, גם כאשר מתח ה- AC המתוקן יורד בין הפסגות.הקבל ממלא את הפערים בין פולסים של DC המתוקן, מחליק את צורת הגל ומפחית את האדווה.התוצאה היא פלט DC יציב בהרבה, הצורך בהפעלת מכשירים אלקטרוניים רגישים כמו בקרי מיקרו, חיישנים ומערכות תקשורת, שבהם אפילו וריאציות מתח קלות יכולות להוביל לבעיות ביצועים.

שיפור יציבות הפלט עם קבלים גדולים יותר

ערך הקיבול של קבל המסנן ממלא תפקיד בקביעת היעילות של הפחתת אדווה.לקבל גדול יותר יכולת אחסון מטען גבוהה יותר, מה שמאפשר לו לשמור על רמות מתח בצורה יעילה יותר במהלך שלבים שאינם מחזורי מחזור AC.קיבולת האחסון המוגברת הזו ממזערת את ירידות המתח בין פסגות התפוקה המתוקנת, וכתוצאה מכך צורת גל DC חלקה ויציבה יותר.ככל שהקיבול גדול יותר, כך הקבל יכול לפצות טוב יותר על התנודות במתח המתוקן, ולהפחית את משרעת האדווה.

עם זאת, בחירת גודל הקבל כוללת פיצויים.בעוד שקבל גדול יותר יכול לשפר את היציבות, הוא גם תופס יותר מרחב פיזי, מגדיל את העלויות ועשוי לדרוש זמני טעינה ארוכים יותר.לכן עליכם לאזן בין גורמים אלה, ובחירת גודל קבלים העומד בדרישות הספציפיות של היישום.עבור יישומים אלקטרוניים בעלי דיוק גבוה, כגון ציוד רפואי או מכשירי מעבדה, לעיתים קרובות עדיפים קבלים גדולים יותר כדי להבטיח את רמת היציבות והביצועים הגבוהים ביותר.

יתרונות

במערך מעשי, הקבל מחובר במקביל לעומס, על פני מסופי הפלט של המיישר.תצורה זו מאפשרת לקבל לפעול כמאגר, לספוג שינויים פתאומיים במתח ולהגן על העומס מפני תנודות אלה.על ידי שמירה על מתח יציאה יציב, מסנן הקבלים משפר את ביצועי המיישר ומונע נזק לרכיבים במורד הזרם הנגרם כתוצאה מחשיפה למתחים לא עקביים.אחד היתרונות של סינון קבלים הוא אורך החיים המורחב של רכיבים אלקטרוניים.מכשירים הנתונים למתחים אדווים או משתנים נוטים להתפוצץ מהר יותר, שכן הרכיבים נלחצים ללא הרף על ידי הווריאציות.פלט DC חלק יותר המסופק על ידי פילטר הקבלים מפחית את הלחץ הזה, ומשפר את האמינות והעמידות של המערכת הכוללת.

יציבות המתח המשופרת נהדרת במיוחד ביישומים כמו מטעני סוללות, כאשר מתח מתח מדויק ועקבי נדרש לטעון סוללות בבטחה וביעילות.מתח משתנה עלול לפגוע בסוללה או להפחית את אורך החיים שלה.באופן דומה, מכשירים אלקטרוניים אחרים כמו מגברים, מעבדים וציוד תקשורת תלויים בכוח DC חלק כדי לתפקד נכון.במקרים אלה, מסנן הקבלים לא רק משפר את ביצועי המכשיר אלא גם מבטיח את אמינותו לטווח הארוך.

יתרונות של מיישר גשר מלא

מיישר גשר מלא מוכרים באופן נרחב ביתרונותיהם הרבים, מה שהופך אותם לבחירה מועדפת ביישומים אלקטרוניים שונים.היכולת שלהם להמיר ביעילות זרם חילופין (AC) לזרם ישיר (DC), בשילוב עם מאפיינים חסכוניים וביצועים גבוהים, גורמת להם להתבלט בהשוואה לשיטות מתקן אחרות.להלן, אנו בוחנים את היתרונות העיקריים של מיישר גשר מלא בפירוט רב יותר.

ביטול שנאי מרכזי

יתרון אחד של מיישר גשר מלא הוא שהם מבטלים את הצורך בשנאי מרכזי, מפשטים את תכנון המעגלים והפחתת עלויות.שנאי מרכזי, הנדרש בתצורות מיישר, כגון מיישרים גל מלא מרכזי, כולל מתפתל משני עם חיבור נקודת אמצע (ברז מרכז).תכנון וייצור שנאים כאלה יכול להיות מורכב ויקר, מכיוון שיש לפצל את המתפתל באופן שווה ומדויק כדי להבטיח ביצועים מאוזנים.

על ידי הסרת הדרישה לברז מרכזי, מיישרים גשרים מלאים מייעלים את הארכיטקטורה של המעגל.פשט זה מביא לשנאים קלים ופחות יקרים לייצור, מכיוון שהם כבר לא דורשים את הפיתול המרכזי הנוסף.בנוסף, היעדר ברז מרכזי מקטין את גודל ומשקלו של השנאי, מה שהופך את מיישרי הגשר המלאים המתאימים יותר לעיצובים קומפקטיים וקלים.כתוצאה מכך, מיישרים אלה מציעים יתרונות כלכליים ומעשיים כאחד, במיוחד ביישומים שבהם עלות ופשטות הם שיקולים מרכזיים.

מתח יציאה מוגבר

מיישר גשר מלא מנצלים את מלוא החצאים החיוביים והשליליים של צורת הגל AC, ומכפילים למעשה את תדירות התפוקה המתוקנת בהשוואה למיישנים של חצי גל.ניצול מוגבר זה של אות AC מוביל למתח יציאת DC גבוה יותר עבור אותו מתח משני שנאי.לעומת זאת, מיישר חצי גל משתמשים רק במחצית מחזור ה- AC, וכתוצאה מכך יעילות נמוכה יותר ומתח יציאה.

מאפיין זה של מיישר גשר מלא הופך אותם לאידיאליים ליישומים בהם נדרש פלט DC גבוה יותר.על ידי יצירת מתח DC מהותי ורציף יותר, מיישרים גשרים מלאים משפרים את היעילות של תהליך המרת הכוח.יתרון זה מועיל במכשירים כמו ספקי חשמל למערכות תקשורת, ציוד תעשייתי ומעגלי טעינה של סוללות, כאשר תפוקת DC גבוהה יותר ועקבית יותר משפרת את הביצועים הכוללים.

דרישות מתח הפוכות נמוכות יותר

יתרון נוסף של מיישר גשרים מלא הוא דרישות המופחת שלהם עם מתח הפוך (PIV) עבור הדיודות.במיישר גל מלא מרכזי, כל דיודה חייבת לעמוד במתח השיא המלא של המתפתל המשני של השנאי בהטיה הפוכה.עם זאת, במיישר גשר מלא, כל דיודה צריכה רק לחסום מחצית מתח השיא הזה, שכן המתח משותף על פני הדיודות במהלך הפעולה.

לחץ מתח מופחת זה מאפשר שימוש בדיודות עם דירוגי PIV נמוכים יותר, שלעתים קרובות יקרים פחות ממקביליהם הגבוהים ל- PIV.על ידי מתן להשתמש בדיודות חסכוניות יותר מבלי להקריב את הביצועים או האמינות, מיישרים מלאים בגשר מלאים מציעים תועלת כלכלית ברורה.זה הופך אותם לבחירה מועדפת הן באלקטרוניקה צרכנית בעלות נמוכה והן במערכות תעשייתיות בקנה מידה גדול, בהן צמצום ההוצאות מבלי להתפשר על איכותו הוא חיוני.

תפוקת DC חלקה יותר וגורם ניצול שנאי גבוה יותר

אחד היתרונות הבולטים של מיישר גשר מלא הוא היכולת שלהם לייצר פלט DC חלק יותר.לתפוקה המתוקנת של מיישר גשר מלא יש גורם אדווה נמוך יותר בהשוואה למיישנים של חצי גל, המתורגם למתח DC יציב ועקבי יותר.תפוקה חלקה יותר זו חשובה למכשירים אלקטרוניים רגישים, כגון בקרי מיקרו, חיישנים וציוד תקשורת, הדורשים כוח יציב להפעלה אמינה.

בנוסף, מיישר גשר מלא מציעים גורם ניצול שנאי גבוה יותר (TUF), מדד לאופן היעילות של יכולת השנאי משמשת לספק כוח לעומס.תצורת הגשר המלאה מבטיחה שהשנאי פעיל בשני חצאי מחזור ה- AC, וממקסם את יכולת אספקת החשמל שלו.TUF גבוה יותר לא רק משפר את יעילות האנרגיה אלא גם מצמצם את גודל ועלותו של השנאי, שכן נעשה שימוש במלוא הפוטנציאל שלו.שילוב זה של תפוקת DC חלקה יותר וניצול שנאי טוב יותר הופך את מיישר הגשר המלא לבחירה חסכונית ומעשית למערכות אלקטרוניות מודרניות.

חסרונות של מיישר גשר מלא

מיישר גשר מלא יעילים מאוד ונמצאים בשימוש נרחב ביישומים רבים בגלל יכולתם להשתמש בשני חצאי צורת הגל AC.עם זאת, הם מגיעים עם חסרונות ספציפיים שיכולים להשפיע על המעשיות שלהם במצבים מסוימים.הבנת החסרונות הללו חשובה לבחירת שיטת התיקון המתאימה על סמך הצרכים של יישום נתון.להלן החסרונות העיקריים של מיישר גשר מלא, שהוסברו בפירוט.

מורכבות מעגל מוגברת ועלות

אחד החסרונות של מיישר גשר מלא הוא מורכבות המעגל המוגברת שלו בהשוואה לשיטות תיקון פשוטות יותר, כמו מיישר חצי הגל.מיישר גשר מלא דורש ארבע דיודות לתפקוד, ואילו מיישר חצי גל זקוק רק לאחד כזה.הכללתם של רכיבים נוספים אלה הופכת את עיצוב המעגל לסבך יותר, הדורש יותר חיבורים ומרחב.עבור מכשירים אלקטרוניים קומפקטיים שבהם צמצום גודל המעגל הוא בראש סדר העדיפויות, הגודל הגדול יותר ומספר הרכיבים המוגבר יכולים להוות אתגרי תכנון.

גורם העלות הוא שיקול נוסף.כל דיודה מוסיפה להוצאות החומר, ומספר הרכיבים המוגבר מעלה את עלות הייצור הכוללת.יתר על כן, תכנון מורכב יותר פירושו נקודות כישלון פוטנציאליות יותר, מה שיכולות לסבך את פתרון הבעיות והתחזוקה.עבור תעשיות או יישומים שבהם יעילות עלות ופשטות הם המפתח, ההוצאה והמורכבות הנוספת של מיישר גשר מלא עשויים להפוך אותו למושך פחות.

ירידה במתח גדול יותר בתפוקה

במיישר גשר מלא, הזרם עובר בשתי דיודות במהלך כל מחזור מחזור של כניסת AC.כל אחת מהדיודות הללו מציגה טיפת מתח קדימה, שהיא סביב 0.7 וולט לדיודות סיליקון סטנדרטיות.כתוצאה מכך, ירידת המתח הכוללת לכל מחזור היא בערך 1.4 וולט.ירידה זו פחותה ביישומי מתח גבוה אך הופכת לבעיה רצינית במערכות מתח נמוך בהן יש צורך בשמירה על מתח קלט רב ככל האפשר.

מתח הפלט המופחת הנגרם כתוצאה מירידת מתח זו יכול להשפיע לרעה על היעילות הכוללת של המיישר, במיוחד בתרחישים שבהם כל חלק מהמתח חשוב.עבור מכשירי מתח נמוך או מתח נמוך, יתכן ויהיה צורך להידרש צעדים נוספים, כגון הגברת מתח, כדי להפוך את הפלט לשימוש.שלבים נוספים אלה לא רק מגדילים את העלות והמורכבות של המערכת אלא יכולים גם להכניס הפסדי אנרגיה נוספים.

יעילות פגומה כתוצאה מירידת מתח

ירידת המתח על פני הדיודות לא רק מפחיתה את מתח התפוקה אלא גם תורמת להפסדי יעילות בצורה של אנרגיה מבוזבזת.אנרגיה זו מתפוגגת כחום, שאינו תורם להפעלת העומס אלא מקטין את יעילות האנרגיה הכוללת של המערכת.הפסד זה נהדר ביישומים רגישים לחשמל, כמו מכשירים המונעים על סוללות או מערכות אנרגיה מתחדשת, כאשר שמירת האנרגיה היא בראש סדר העדיפויות.

בעיצובים בעלי יעילות גבוהה, אפילו הפסדי אנרגיה קטנים יכולים להסתכם לאורך זמן, מה שמוביל לעלויות תפעול גבוהות יותר ולהוריד את ביצועי המערכת הכוללים.עליכם להסביר הפסדים אלה כאשר אתם שוקלים שימוש במיישר גשר מלא וייתכן שתצטרכו לחקור שיטות תיקון חלופיות או דיודות יעילות יותר, כמו דיודות שוטקי, כדי למזער את ההשפעה של טיפות מתח.

פיזור חום מוגבר וצרכי ​​ניהול תרמי

החום שנוצר על ידי ירידת המתח על פני הדיודות מציג אתגרי עיצוב נוספים.כאשר הזרם זורם דרך הדיודות, יש לנהל את האנרגיה שאבדה ככל שיש לנהל חום ביעילות כדי למנוע התחממות יתר.ביישומים או סביבות בעלות עוצמה גבוהה עם אפשרויות קירור מוגבלות, זה הופך לדאגה.אם החום אינו מתפזר כראוי, הוא יכול להוביל ללחץ תרמי על הדיודות, ולהפחית את תוחלת החיים שלהם ואת האמינות.

עשויים להידרש פתרונות לניהול תרמי, כמו כיורי חום, מאווררים או מערכות קירור מתקדמות, כדי לשמור על המיישר הפועל בגבולות טמפרטורה בטוחים.עם זאת, אמצעים אלה מוסיפים עלות ומורכבות נוספת למערכת.ניהול תרמי לקוי יכול להאיץ את בלאי הרכיבים, להגדיל את הסבירות לכישלונות במערכת ולחייב תחזוקה או החלפה תכופים יותר.

חששות אמינות ותחזוקה

ההסתמכות על ארבע דיודות במיישר גשר מלא מציגה מידה של תלות הדדית שיכולה לפגוע באמינות המערכת.הכישלון של כל דיודה אחת משבש את כל תהליך התיקון, מה שמוביל לאובדן פונקציונליות.זה גורם לשימוש להשתמש בדיודות באיכות גבוהה ולתכנן את המעגל עם מנגנוני הגנה נאותים, כמו נתיכים או מדכאי מתח, כדי למנוע נזק הנגרם כתוצאה מדוקרני מתח או חריגות אחרות.

הצורך בתחזוקה שוטפת כדי להבטיח שכל הדיודות מתפקדות כראוי מוסיף לתקורה התפעולית.זה נכון במערכות בהן השבתה אינה מקובלת, כמו אוטומציה תעשייתית או ציוד רפואי.במקרים אלה יש צורך בבדיקות מתוזמנות ומחליפי רכיבים כדי לשמור על ביצועים עקביים, מה שמגדיל את העלויות לטווח הארוך ומאמצי התחזוקה.

מיישר גשר לעומת מיישר גשר מלא

המונחים מיישר גשר ומיישר גשר מלא משמשים לעתים קרובות להחלפה ומתייחסים לאותה תצורת מיישר.שניהם מתארים מעגל המשתמש בארבע דיודות המסודרות בגשר כדי להמיר זרם חילופין (AC) לזרם ישיר (DC).סוג זה של מיישר הוא תכנון סטנדרטי באלקטרוניקה חשמל, הידוע ביעילותו וביכולתו להשתמש בכל צורת הגל AC לתיקון גל מלא.מיישר גשר הוא כל מעגל מיישר היוצר גשר המשתמש ברכיביו כדי להשיג תיקון גל מלא.המונח מיישר גשר מלא הוא ספציפי יותר ומדגיש את העיצוב הסטנדרטי באמצעות ארבע דיודות.ברוב הדיונים המעשיים, שני המונחים פירושם אותו דבר ומשמשים לתיאור אותו מעגל.עיצוב זה מועדף מכיוון שהוא ממיר את שני חצאי צורת הגל AC לפלט DC חד כיווני, מה שהופך אותו ליעיל יותר מאשר מיישרים חצי גל.

מיישר הגשר המלא חשוב במעגלי אספקת החשמל מכיוון שהוא מספק פלט DC יציב ואמין, הנחוץ לתפקוד נכון של מכשירים אלקטרוניים.היכולת שלה למקסם את השימוש באות הקלט AC תוך צמצום אובדן המתח הופך אותו לאידיאלי ליישומים בעלי עוצמה גבוהה.תצורה זו משמשת בדרך כלל במערכות כמו ספקי כוח מחשב, מטעני סוללות ומכשירים אחרים הדורשים כוח DC נקי ויציב.היתרונות העיקריים של מיישר גשר מלא כוללים יעילות גבוהה יותר ומתח יציאה מוגבר בהשוואה למיישנים של חצי גל.על ידי שימוש בשני החצאים של צורת הגל AC, הוא מכפיל את תדר הפלט, ומפשט את תהליך הסינון הדרוש כדי להחליק את פלט DC.תכנון זה גם משפר את יעילות האנרגיה ומבטיח מתח יציאה עקבי יותר, מה שהופך אותו לבחירה מועדפת במערכות המרת כוח מודרניות.מיישר גשר ומיישר גשר מלא מתייחסים לאותו מעגל המשמש להמרת AC ל- DC.תכנון זה יעיל, אמין ומשמש נרחב במעגלי אספקת חשמל למגוון מכשירים אלקטרוניים.היכולת שלה לספק כוח DC קבוע עם הפסדים מינימליים הופכת אותו לרכיב מצוין באלקטרוניקה מודרנית.

מיישר חצי גשר לעומת מיישר גשר מלא

כאשר משווים בין מיישר חצי גשר ומיישרים גשרים מלאים, זה נדרש להבין את ההבדלים בתכנון, בתפעול ובביצועים שלהם.הבחנות אלה משפיעות על התאמתן ליישומים שונים, במיוחד מבחינת מתח יציאה, יעילות ויציבות.בעוד ששני המיישרים משמשים אותה מטרה, המרת זרם חילופין (AC) כדי לכוון זרם (DC) את התצורות והתנהגויותיהם משתנות, ומשפיעות על השימוש המעשי שלהם במערכות אלקטרוניות.

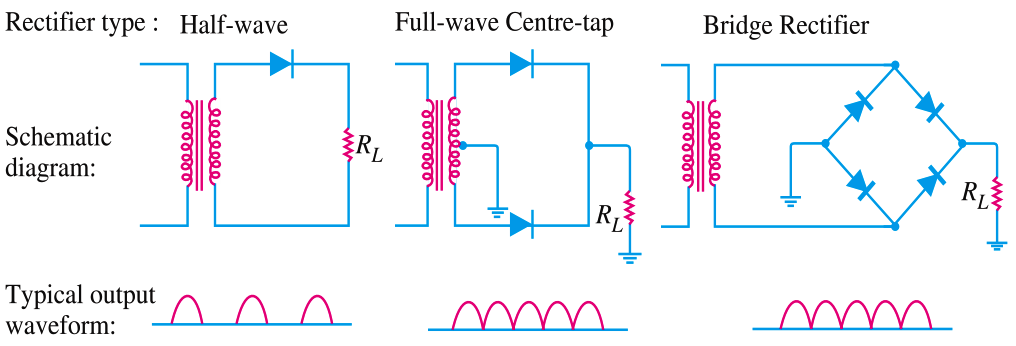

איור 9. איור 9. חצי גל, גל מרכזי גל מלא, ותצורות מיישר גשר גל מלא

תצורה ותפקוד

מיישר הגשר המלא, המכונה לעתים קרובות פשוט מיישר גשר, מורכב מארבע דיודות המסודרות בתצורת גשר.תכנון זה מאפשר למיישר להמיר את החצאים החיוביים והשליליים של צורת הגל הקלט AC לפלט DC חד כיווני.לא משנה אם הקלט הוא במחזור המחזור החיובי או השלילי, שניים מארבע הדיודות בהתנהלות הגשר, מה שמבטיח כי הקוטביות של התפוקה תישאר קבועה.יכולת זו לנצל את כל צורת הגל AC גורמת ליעילות רבה יותר ופלט חלק יותר בהשוואה לשיטות תיקון אחרות.

לעומת זאת, מיישר חצי גשר מעסיק רק שתי דיודות יחד עם שנאי מכוסה במרכז.הברז המרכזי פועל כנקודה ניטרלית, ומפצל את המתפתל המשני של השנאי לשני חלקים שווים.במהלך הפעולה, דיודה אחת מתנהלת במהלך מחזור המחזור החיובי של כניסת AC, ואילו הדיודה האחרת מתנהלת במהלך חצי המחזור השלילי.מכיוון שרק מחצית של צורת הגל AC משמשת בכל פעם, התפוקה ממיישר חצי גשר פחות יעילה, מכיוון שהיא מחליקה מחצית מהעוצמה הזמינה.

בעוד שמיישרים גשרים מלאים מבטלים את הצורך בשנאי מכוסה במרכז, שמפשט את תכנון המעגלים ומפחית עלויות, מחצית מיישרי הגשר מסתמכים מאוד על ברז מרכז זה להפעלה.הסתמכות זו מגדילה את מורכבות העיצוב של שנאי ומגבילה את היעילות שלהם ביישומים מסוימים, מה שהופך את מיישני הגשר המלאים לבחירה המעשית יותר עבור מעגלים מודרניים בעלי ביצועים גבוהים.

מתח פלט ויציבות

יתרון מרכזי של מיישר הגשר המלא הוא יכולתו להשתמש בשני חצאי צורת הגל AC, מה שמגדיל את מתח היציאה.זה גם מכפיל את תדירות ה- DC המתוקן, וכתוצאה מכך תפוקה חלקה יותר עם פחות תנודות או אדוות.מתח האדווה המופחת חשוב למכשירים אלקטרוניים רגישים, כמו מחשבים, ציוד רפואי ומערכות תקשורת, הדורשות אספקת DC יציבה ועקבית כדי לתפקד באופן אמין.

לעומת זאת, מיישר חצי הגשר מייצר מתח יציאה נמוך יותר מכיוון שהוא משתמש רק במחצית אחת של צורת הגל AC במהלך כל מחזור.התוצאה היא פלט DC פועם יותר עם תוכן אדווה גבוה יותר, מה שעלול לגרום לחוסר יציבות וחוסר יעילות ביישומים הדורשים ספק כוח חלק.מתח האדווה הגבוה יותר מחייב רכיבי סינון נוספים, כמו קבלים, כדי להחליק את התפוקה, שיכולים להגדיל את העלויות והמורכבות במערכות.עבור יישומים הדורשים תפוקה גבוהה ויציבה, מיישר גשר מלא הם הבחירה המועדפת.עם זאת, בתרחישים פחות תובעניים בהם ניתן לסבול תנודות קלות במתח, עשויים להספיק מיישרים של חצי גשר.

יעילות וניצול שנאי

גורם השימוש בשנאי (TUF) הוא מדד חשוב לאופן היעילות מיישר משתמש ביכולת השנאי כדי לספק כוח לעומס.למיישרים גשרים מלאים יש TUF גבוה יותר מכיוון שהם משתמשים בשני חצאי צורת הגל של קלט AC מבלי לדרוש שנאי מכוסה במרכז.זה הופך אותם ליעילים מטבעם יותר, ומאפשרים אספקת חשמל טובה יותר והפסדי אנרגיה מופחתים.

לעומת זאת, לעיתים קרובות יש מיישר חצי גשר יש TUF נמוך יותר בגלל התלות שלהם בשנאי מכוסה במרכז.הברז המרכזי מקטין את השימוש היעיל של המתפתל המשני של השנאי, מה שמוביל להגברת הפסדי האנרגיה.תכנון שנאי מכוסה במרכז הוא מורכב ויקר יותר, מה שמפחית עוד יותר את יעילות העלות הכוללת של מיישר חצי גשר בתרחישים רבים.עבור יישומים בעלי עוצמה גבוהה שבהם נדרשים יעילות ושימור אנרגיה, מיישר גשר מלא עולה על ביצועיהם של עמיתיהם למחצית הגשר.עם זאת, ביישומים פשוטים יותר, בעלי עוצמה נמוכה, שבהם היעילות פחות חשובה, מחצית המיישרים בגשר עשויים להיות עדיין אפשרות ברת קיימא.

התאמה ליישומים

מיישר גשר מלא נמצאים בשימוש נרחב ביישומים שבהם חשובה כוח גבוה, תפוקה יציבה ואמינות.אלה כוללים ספקי חשמל תעשייתיים, מטעני סוללות, מערכות אנרגיה מתחדשת ומכשירים אלקטרוניים הדורשים כוח DC עקבי.היכולת שלהם לייצר פלט חלק ויעיל הופכת אותם לשימושיים בסביבות בהן לא ניתן לפגוע בביצועים ויציבות.

מצד שני, מיישרי חצי גשר נפוצים יותר ביישומים בעלי עוצמה נמוכה שבהם עלות ופשטות מקבלים עדיפות על פני היעילות.יישומים אלה כוללים מכשירי חשמל ביתי קטנים, צעצועים ומכשירים אחרים שבהם ההשפעה של מתח אדווה גבוה יותר ומתח יציאה נמוך יותר זניח.במקרים כאלה, הפשטות והעלות הנמוכה יותר של מיישר חצי הגשר הופכים אותו לפיתרון מעשי.

מיישר גל מלא לעומת מיישר ברז מרכז

כאשר משווים בין מיישר גל מלא, במיוחד מיישר הגשר, למיישרים ברז, הבנת ההבדלים ביניהם בעיצוב, בביצועים ובעלות.מיישנים אלה משיגים את אותה המטרה, ומגירים AC ל- DC, אך התצורות, היעילות והיישומים שלהם משתנות.על ידי בחינת הניואנסים המבניים והתפעוליים שלהם, אנו יכולים לקבוע איזה מיישר מתאים יותר לצרכים ספציפיים, איזון גורמים כמו יעילות, אמינות ואפקטיביות עלות.

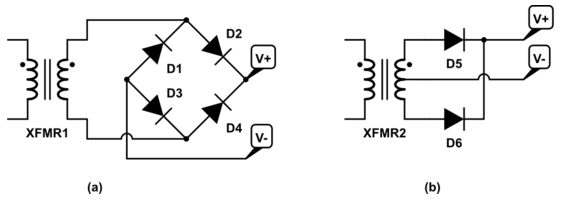

איור 10. איור 10. מיישר גשר גל מלא לעומת דיאגרמות מעגלי מיישר מרכזי

תכנון והבדלים מבניים

מיישר גשר הגל המלא משתמש בארבע דיודות המסודרות בתצורת גשר כדי לתקן את שני חצאי צורת הגל AC.תכנון זה מבטל את הצורך בשנאי מכוסה במרכז, שמפשט את המעגל ומפחית עלויות הכרוכות בייצור שנאי.במהלך הפעולה, שתי דיודות מוליכות זרם במהלך מחזור המחזור החיובי של כניסת AC, בעוד ששני הדיודות האחרות מתרחשות במהלך מחזור המחזור השלילי.זה מבטיח כי משתמשים בצורת גל AC כולה, וכתוצאה מכך להמרת כוח יעילה וקוטביות עקבית בפלט DC.

לעומת זאת, מיישר הברז המרכזי מסתמך על שנאי עם ברז מרכז על סלילתו המשנית.ברז מרכז זה משמש נקודה ניטרלית המחלקת את תפוקת השנאי לשני חצאים שווים, שכל אחד מהם מתוקן על ידי אחת משתי הדיודות במעגל.במהלך מחזור המחזור החיובי של כניסת AC, דיודה אחת מתנהלת, בעוד שבמהלך המחזור השלילי, הדיודה השנייה מתנהלת.עם זאת, מכיוון שהברז המרכזי מפצל ביעילות את תפוקת השנאי, כל דיודה במיישר הברז המרכזי מייקד רק מחצית מהמתח הכולל.הבדל זה בעיצוב פירושו שמיישר הגשר יכול להשתמש בשנאי פשוט יותר ללא ברז מרכזי, וזה יתרון ליישומים שבהם עלות ומורכבות הם חששות.בינתיים, התלות של מיישר הברז המרכזי בשנאי מתמחה הופכת אותו למגוון פחות ויקר יותר ליישום.

ביצועים ויעילות

מבחינת הביצועים, מיישר גשר הגל המלא בדרך כלל יעיל יותר מכיוון שהוא משתמש בכל צורת הגל AC.על ידי שימוש בכל המתח המשני של השנאי, מיישר הגשר מייצר פלט DC גבוה יותר לאותם מפרטי שנאי בהשוואה למיישר הברז המרכזי.זה מתורגם ליעילות המרת מתח טובה יותר, תפוקת DC חלקה יותר ומתח ממוצע גבוה יותר.מאפיינים אלה הופכים את מיישר הגשר לבחירה טובה יותר עבור יישומים הדורשים תפוקת DC יציבה וגבוהה, כגון ספקי כוח לציוד תעשייתי או מכשירים אלקטרוניים רגישים.

מיישר הברז המרכזי, למרות שהוא יעיל, פחות יעיל בגלל מגבלות העיצוב שלו.מכיוון שכל דיודה מייקד רק מחצית ממתח היציאה של השנאי, פלט ה- DC הכולל נמוך יותר לאותה קלט שנאי.תכנון השנאי המפוצל ודרישות המתח ההפוך הגבוה יותר (PIV) על הדיודות תורמות להפסדי אנרגיה והופכים את המערכת ליעילה פחות.יעילות נמוכה יותר ומתח יציאה מופחת זה הופכים את מיישר הברז המרכזי פחות מתאים ליישומים ביקוש גבוה שבהם יש לייעל כל פיסת כוח.היבט נוסף של הביצועים הוא גורם Ripple, המודד את כמות ה- AC Ripple המונחת על פלט DC.למיישרים עם גשר יש גורם אדווה נמוך יותר, המייצר אות DC חלק יותר בהשוואה ליישרי הברז המרכזי.התפוקה החלקה יותר ממיישר גשר מצמצמת את הצורך בסינון נרחב, ומשפרת עוד יותר את היעילות והאמינות שלו.

לחץ מתח והשלכות עלות

לחץ המתח על הדיודות בשתי תצורות אלה הוא גורם בעלותם ובאמינותם.במיישר גשר, כל דיודה נתונה רק למחצית מתח ה- AC השיא במהלך השלב הלא מוליך שלו.לחץ מתח מופחת זה מאפשר שימוש בדיודות המדורגות נמוכות יותר, שהן פחות יקרות וקלות יותר למקור.הלחץ הנמוך יותר מצמצם גם את הסבירות לכישלון דיודה, ומשפר את האמינות והאורך החיים הכללי של המיישר.

לעומת זאת, מיישר הברז המרכזי מציב דרישות מתח גבוהות יותר לדיודות שלו.על כל דיודה לחסום את מתח השיא המלא של מחצית מתפוקת השנאי, הדורש דיודות מדורגות וחזקות יותר.דיודות אלה יקרות יותר ומגדילות את העלות הכוללת של המיישר.לחץ המתח הגבוה יותר על הדיודות מייצר יותר חום, המחייב פתרונות ניהול תרמיים טובים יותר, כמו כיורי חום, כדי למנוע התחממות יתר ולהבטיח פעולה אמינה.זה מוסיף מורכבות ועלות נוספת למערכת.

התאמת יישום

מיישר גשר הגל המלא מתאים היטב ליעילות יישומים, מתח יציאה גבוה ואפקטיביות עלות.היכולת שלה להשתמש בשנאי פשוט יותר ובדיודות בדירוג נמוך יותר הופכת אותו לבחירה מועדפת באלקטרוניקה מודרנית, כולל ספקי כוח תעשייתיים, מערכות אנרגיה מתחדשת ומעגלי טעינה של סוללות.תפוקת ה- DC החלק יותר שלה וגורם האדווה המופחת הופכים אותו לאידיאלי למכשירים אלקטרוניים רגישים הדורשים כוח יציב ועקבי.

מיישר הברז המרכזי, למרות שהוא פחות יעיל, עשוי עדיין למצוא שימוש ביישומים בהם שנאי מכוסה במרכז הוא כבר חלק מהעיצוב או כאשר דרישות מתח היציאה נמוכות יותר.הוא משמש בדרך כלל בעיצובים או במצבים ישנים שבהם תפוקת השנאי מפוצלת באופן טבעי, כמו למשל בציוד שמע או מערכות מדור קודם.עם זאת, מגבלות היעילות והעלות שלה הופכות אותה לתחרותית פחות ביישומים חדשים ותובעניים יותר.

יישומים של מיישר גשר גל מלא

מיישר גשר גל מלא ממלאים תפקיד במגוון רחב של יישומים הדורשים המרה של זרם חילופין (AC) לכיוון זרם (DC).היכולת שלהם לספק פלט DC חלק ויציב הופכת אותם נהדרים במערכות אלקטרוניות רבות, החל מהפעלת מכשירים קטנים ועד תמיכה במכונות תעשייתיות בקנה מידה גדול.להלן כמה מהיישומים הנפוצים ביותר של מיישר גשר גל מלא, שהוסברו בפירוט.

מעגלי טעינת סוללה

מיישר גשר גל מלא הם רכיב חשוב במעגלי טעינה של סוללות, הנמצאים בשימוש נרחב לטעינה של מכשירים ניידים כמו סמארטפונים, מחשבים ניידים וגדות כוח.במעגלים אלה, המיישר ממיר AC מאספקת החשמל של החשמל ל- DC, שהיא צורת סוללות החשמל הנדרשות לטעינה.על ידי שימוש ביעילות בשני חצאי צורת הגל AC, המיישר מבטיח זרימה קבועה של כוח DC, ומפחית את זמן הטעינה ואובדן האנרגיה.תפוקת DC יציבה ועקבית זו משמשת לבטיחות ולאריכות החיים של הסוללות.DC לא סדיר או פועם עלול לגרום לחימום יתר או נזק לתאי הסוללה, ואילו התפוקה החלקים של מיישר גשר גל מלא מונעת בעיות אלה.מיישרים אלה נמצאים גם במערכות טעינה לסוללות לרכבים חשמליים כדי להבטיח ביצועי סוללה מיטביים.

ספקי חשמל של DC

ספקי חשמל של DC הם אחד היישומים הנפוצים ביותר של מיישר גשר גל מלא.מיישנים אלה משמשים במתאמי כוח, בקרות תעשייתיות ומכשירים אלקטרוניים שונים כדי להמיר כניסת AC לפלט DC קבוע.ה- DC המתוקן מסונן עוד יותר ומוסדר כדי לעמוד בדרישות המתח והזרם הספציפי של המכשירים המחוברים.ביישומים תעשייתיים, מיישר גשר גל מלא הם אינטגרליים למערכות הדורשות כוח DC עקבי ואמין, כגון בקרי מנוע, מערכות אוטומציה וכלי מכונה.היכולת לספק תפוקה גבוהה ויציבה הופכת את המיישרים הללו לגדולים להפעלת ציוד רגיש העלול לתפקוד בגלל תנודות כוח.הם נמצאים בשימוש נרחב במכשירים ביתיים, מכשירים רפואיים ומערכות טלקומוניקציה, ומבטיחים פעולה חלקה וחיי מכשירים ממושכים.

מעגלי נהג LED

מיישר גשר גל מלא משמשים במעגלי נהג LED, שם הם מספקים אספקת DC יציבה למערכות תאורת LED.נוריות LED פועלות על כוח DC, וכל תנודות או אדוות באספקה ​​עלולות לגרום להבהב או אפילו נזק קבוע לנוריות LED.המיישר ממיר את כניסת ה- AC לפלט DC עקבי, ומבטיח כי נוריות ה- LED יקבלו זרם קבוע.יישום זה חשוב במערכות תאורה מסחריות ומגורים, כמו גם בתאורת רצועות LED דקורטיביות.השימוש במיישר גשר גל מלא מסייע בשיפור תוחלת החיים וביצועי LED, מה שהופך אותם למרכיב מפתח בפתרונות תאורה חסכוניים באנרגיה.

ספקי חשמל ללא הפרעה (UPS)

במערכות אספקת חשמל ללא הפרעה (UPS), מיישרים עם גשר גל מלא ממלאים תפקיד בהמרת AC ל- DC, המשמש אז לטעינה של סוללת הגיבוי.במהלך הפסקת חשמל, אנרגיית ה- DC המאוחסנת בסוללה מומרים חזרה ל- AC לשמירה על ספק כוח רציף.יכולתו של המיישר לספק פלט DC עקבי ויעיל מבטיחה שהסוללה תישאר טעונה לחלוטין ומוכנה לשימוש.יישום זה מצוין במערכות, כוח ללא הפרעה כמו בתי חולים, מרכזי נתונים ומערכות חירום.על ידי שמירה על זרימת כוח קבועה, מיישרים עם גשר גל מלא מסייעים במניעת זמן השבתה ולהגן על ציוד מפני נזק שנגרם כתוצאה מהפרעות כוח פתאומיות.

אספקת חשמל משתנה של ספסל מעבדה

במעבדות מחקר ופיתוח, ספקי כוח משתנים של ספסל מעבדה מסתמכים על מיישרי גשר גל מלא כדי לספק תפוקת DC מתכווננת.ספקי כוח אלה משמשים בהגדרות ניסוי בהן נדרשת שליטה מדויקת על מתח וזרם.המיישר מבטיח כי ה- AC הקלט יומר לפלט DC חלק, אשר מווסת אז כדי לעמוד ברמות הרצויות.יישום זה חשוב בבדיקה ובמעגלים אלקטרוניים של אבות-טיפוס, מכיוון שהוא מאפשר לדמות תנאי הפעלה שונים ולכוון את העיצובים שלהם.היציבות הגבוהה והגמישות המסופקים על ידי מיישרים עם גשר גל מלא בסביבות מעבדה.

מטעני מכשירים ניידים

מיישר גשר גל מלא הם רכיב מרכזי במטעני מכשירים ניידים, שם הם ממירים AC משקע החשמל ל- DC המתאים למכשירי טעינה.מיישרים אלה מבטיחים כי תפוקת DC יציבה ובתוך מגבלות המתח והזרם הנדרשות לטעינה יעילה ובטוחה.היעילות של המיישרים מסייעת להפחתת פסולת אנרגיה, מה שהופך את המטענים לידידותיים יותר לסביבה וחסכונית.החל מסמארטפונים וטאבלטים ועד אוזניות אלחוטיות וכלי חשמל, מטעני מכשירים ניידים תלויים בביצועים האמינים של מיישר גשר גל מלא כדי לספק כוח עקבי.

מיישר גל מלא מבוסס SCR

במערכות תיקון מבוססות SCR, מיישר גשר גל מלא מעסיקים מיישרים מבוקרים על סיליקון (SCRS) כדי לספק מתח מדויק ובקרת זרם.מיישרים אלה משמשים ביישומים בהם נדרש תפוקת DC משתנה, כמו במכונות תעשייתיות, בקרי מהירות מנוע וספקי כוח בעלי דיוק גבוה.הכללת SCRS מאפשרת התאמה דינאמית של המתח המתוקן, מה שהופך מערכות אלה למגוונות ומתאימות ליישומים הדורשים דיוק גבוה.מיישר גשר גל מלא בתצורה זו משמשים לרוב בסביבות בהן תנאי העומס משתנים, ומבטיחים ביצועים אופטימליים ויעילות אנרגיה.

ציוד 12 וולט לרצועות LED

מיישר גשר גל מלא נמצאים בשימוש נרחב כדי לספק כוח DC מוסדר 12V לרצועות LED.מערכות תאורה אלה נמצאות בדרך כלל בבתים, משרדים ומגדרות דקורטיביות, כאשר אספקת DC עקבית ואמינה היא צורך בהפעלה נאותה.על ידי המרת מתח חשמל לפלט DC יציב 12V, המיישר מבטיח שרצועות ה- LED פועלות מבלי להבהב או להתחמם יתר.יישום זה חשוב במערכות תאורה חסכוניות באנרגיה, שכן המיישר מסייע בשיפור הביצועים ותוחלת החיים של נוריות ה- LED.

מערכות UPS

בנוסף לתפקידם בהמרה של AC ל- DC, מיישני גשר גל מלא הם הטובים ביותר בשמירה על אספקת חשמל רציפה במערכות UPS.על ידי ייצוב פלט DC המשמש לטעינה של סוללת הגיבוי, מיישרים אלה מסייעים להבטיח שמערכת UPS יכולה לעבור בצורה חלקה לכוח הסוללה במהלך הפסקות.יישום זה מצוין במיוחד בסביבות קריטיות למשימה, כמו בתי חולים, שדות תעופה ומוסדות פיננסיים, בהם כוח ללא הפרעה הוא צורך בביטחון ובמשכיות תפעולית.אמינותו ויעילותו של המיישר תורמים לביצועים הכוללים ולאמינות של מערכת UPS.

מַסְקָנָה

מיישר הגשר המלא הוא מכשיר מפתח בהפיכת AC ל- DC ביעילות רבה.זה עושה שימוש מלא בכוח החשמלי זמין, מה שמביא לתפוקה גבוהה יותר ופחות אובדן אנרגיה.הפעילות המפורטת של מכשיר זה כוללת ניהול זרימת החשמל דרך הדיודות שלו ומשתמש בשנאים וקבלים כדי להבטיח שתפוקת הכוח חלקה ויציבה.זה חשוב לא רק לאלקטרוניקה קטנה אלא גם ליישומים כבדים בתעשייה.למרות שזה עשוי להיות מורכב יותר ויקר יותר מאשר מערכים פשוטים יותר, היתרונות שלו כמו יותר כוח ושימוש באנרגיה טובה יותר הופכים אותו לבחירה מובילה להפעלת מגוון מערכות אלקטרוניות.
