EPM3064ATC44-10 CPLD: תכונות, מפרטים, יישומים ותכנות ISP

EPM3064ATC44-10 מסדרת MAX® 3000A של אינטל היא כלי רב עוצמה לפרויקטים דיגיטליים.מכשיר זה מהיר, גמיש ומשתמש בכוח מועט, מה שהופך אותו למושלם למגוון רחב של שימושים.מדריך זה עובר על כל מה שאתה צריך לדעת על EPM3064ATC44-10, ממה שהוא יכול לעשות כיצד להגדיר אותו, ועוזר לך לשפר את המערכות האלקטרוניות שלהם.

קָטָלוֹג

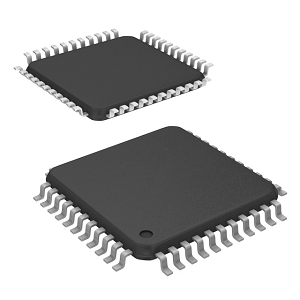

EPM3064ATC44-10 תיאור

THE EPM3064ATC44-10 מסדרת MAX® 3000A של אינטל מייצגת מכשיר לוגיקה מורכב לתכנות מורכב (CPLD) המיועד למגוון רחב של יישומים דיגיטליים.עם 64 תאי מקרו, מכשיר זה מותאם לתגובה מהירה עם עיכוב מרבי של התפשטות של 10 ננו -שניות, ומבטיח ביצועים יעילים.היא פועלת על מתח אספקה ​​3.3 וולט, שוכן בחבילה של 44 פינים דקיקים של ארבע ארבע (TQFP), המתאימה ליישומים מסחריים בטווח טמפרטורה של 0 מעלות צלזיוס עד 70 מעלות צלזיוס.מספר החלק EPM3064ATC44-10 מכסה את העיצוב והפונקציונליות שלו: EPM לסדרת ה- CPLDs Max®, 3064 מציין את המודל הספציפי עם 64 תאי מקרו, א לטכנולוגיית 3.3 וולט מתקדמת, T לחבילת TQFP, ו C44 אישור ספירת הסיכות ומפרטי הטמפרטורה.הסיומת-10 מציין את ציון המהירות המהירה שלו בעיכוב מינימלי.מכשיר זה הוא פיתרון מושלם לשילוב פונקציות לוגיקה של SSI, MSI ו- LSI, התואמות 100% אמולציה TTL.זה תומך בשילוב חלק של מכשירים מגוונים שנעים בין חברים, גאלים ו- 22V10s למכשירי Mach ו- PLSI, מה שהופך אותו למגוון ביותר.ניתן להשיג במספר אפשרויות חבילה כמו PLCC, PQFP ו- TQFP, סדרת MAX® 3000A מציעה גמישות עיצובית על פני יישומים שונים.

אם אתה מחפש לשדרג את המערכות הדיגיטליות שלך באמצעות מכשירי לוגיקה אמינים ויעילים, השקעה ב- EPM3064ATC44-10 בתפזורת היא מהלך חכם.זו החלטה שמבטיחה גם ביצועים חזקים וגם רווחיות סולידית.

דגמי CAD של EPM3064ATC44-10

EPM3064ATC44-10 טביעת רגל

EPM3064ATC44-10 דגם 3D

תכונות EPM3064ATC44-10

• • 64 תאי מקרו: CPLD זה מכיל 64 יחידות לוגיקה הניתנות להגדרה הנקראות Macrocells.ניתן לתכנת כל מקרו -תאי באופן פרטני לביצוע פעולות לוגיות מורכבות, מה שמאפשר למכשיר לטפל במגוון רחב של פונקציות ותהליכים דיגיטליים.

• • שערים שמישים: המכשיר מציע כ -1,250 שערים שמישים.מדד זה של מורכבות מצביע על כמות שילוב ההיגיון האפשרי ב- CPLD, ומאפשר לו לתמוך ביעילות מעגלים דיגיטליים פשוטים ומורכבים.

• • תדר הפעלה מקסימלי: EPM3064ATC44-10 יכול לפעול בתדר מקסימלי של 222.2 מגהרץ.תדירות גבוהה זו מאפשרת מהירויות עיבוד מהירות יותר, מה שהופך אותו לאידיאלי ליישומים הדורשים זמני תגובה מהירים ופעולות נתונים במהירות גבוהה.

• • עיכוב התפשטות: CPLD זה מציג עיכוב התפשטות נמוך של עד 4.5 ננו -שניות, ממזער את עיכוב הזמן בהעברת האות מהקלט לפלט, ומשפר את ביצועי המערכת וההיענות הכוללים.

• • מתח אספקה: הוא פועל על מתח אספקה ​​3.3 וולט, עם טווח מותר בין 3.0V ל- 3.6 וולט.מגוון מתח זה מספק גמישות בדרישות אספקת החשמל, מה שהופך אותו לתואם למגוון מערכות דיגיטליות.

• • סיכות קלט/פלט: המכשיר כולל 34 סיכות קלט/פלט, המאפשר קישוריות נרחבת עם רכיבים אחרים של מערכת דיגיטלית.סיכות אלה מקלות על העברת נתונים ל- CPLD ומחוצה לו, ותומכים במגוון רחב של פונקציות ממשק.

• • סוג החבילה: ה- EPM3064ATC44-10, שוכן בחבילה שטוחה של 44 פינים (TQFP), מציע גורם קומפקטי המועיל ליישומים שבהם המרחב נמצא בפרמיה, מבלי להתפשר על מספר אפשרויות הקלט/פלט.

• • טווח טמפרטורות הפעלה: CPLD זה נועד לפעול בטמפרטורות מסחריות של 0 מעלות צלזיוס עד 70 מעלות צלזיוס, ומתאים למגוון רחב של סביבות, ומבטיח ביצועים אמינים בתנאים תעשייתיים טיפוסיים.

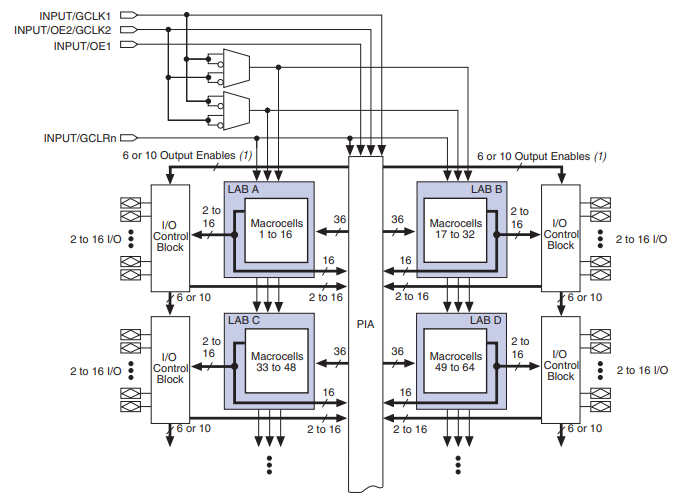

EPM3064ATC44-10 תרשים בלוק

תרשים החסימה עבור EPM3064ATC44-10 מספק ייצוג חזותי של הארכיטקטורה הפנימית שלה, ומדגיש את הרכיבים הפונקציונליים ואת חיבורים שלהם.בבסיס העיצוב נמצאים ארבעה חסימות מערך לוגיות (מעבדות) שכותרתו A, B, C ו- D, שכל אחת מהן מכילה 16 תאי מקרו עבור סך הכל 64 תאים מקרו.מעבדות אלה מחוברות למערך חיבור בין תכנות מרכזי (PIA), המאפשר ניתוב אותות בין המעבדות לחסימות בקרת הקלט/פלט.ה- PIA מבטיח כי התשומות, התפוקות וההיגיון הפנימי יוכלו לתקשר ביעילות וגמישות.כל מעבדה מחוברת עוד יותר לחסימת בקרת הקלט/פלט שלה בהתאמה, המטפל עד 16 סיכות קלט/פלט.חסימות קלט/פלט אלה מנהלות את האינטראקציה בין אותות חיצוניים להיגיון הפנימי, ומציעים תכונות כגון פעולה דו כיוונית ופלט לתכנות מאפשר.התרשים מציג אותות בקרה כמו שעונים גלובליים (GCLK1 ו- GCLK2), פלט מאפשרים אותות (OE1 ו- OE2), ו- Global Clear (GCLRN) המתכננים את פעולת התאים והבלוקים/פלט/פלט, ומבטיחים סנכרון ומאפשר פונקציונליות ספציפית כנדרשו

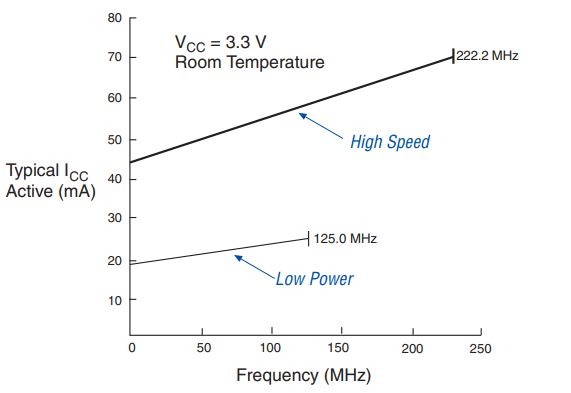

ICC לעומת תדר

הגרף ממחיש את צריכת זרם האספקה ​​הפעיל האופייני (ICC) לעומת תדר עבור EPM3064ATC44-10 תחת מתח אספקה ​​של 3.3 וולט בטמפרטורת החדר.שני מצבי תפעול מודגשים: מהירות גבוהה וכן כוח נמוךובמצב המהיר הגבוה, הצריכה הנוכחית גדלה באופן לינארי עם תדר ההפעלה, מתחילה בכ- 50mA לתדרים נמוכים יותר ומגיעה סביב 70mA בתדר של 222.2 מגה הרץ.מצב זה מיועד ליישומים הדורשים ביצועים מקסימליים ומהירויות עיבוד מהירות יותר.לעומת זאת, מצב ההספק הנמוך מדגים צריכת זרם נמוכה יותר, החל מ- 20mA בתדרים נמוכים יותר ועולה לכ- 30mA בערך 125 מגה הרץ.מצב זה מותאם להפעלה חסכונית באנרגיה, מה שהופך אותו למתאים לעיצובים העדיפים לשימוש בכוח נמוך יותר על פני מהירות.

מפרטי EPM3064ATC44-10

סוּג	פָּרָמֶטֶר
יַצרָן	Altera/Intel
סִדרָה	MAX® 3000A
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
סוג הניתן לתכנות	במערכת הניתנת לתכנות
זמן עיכוב TPD (1) מקסימום	10 ns
אספקת מתח - פנימית	3V ~ 3.6V
מספר אלמנטים/בלוקים לוגיים	4
מספר תאי מקרו	64
מספר השערים	1250
מספר קלט/פלט	34
טמפרטורת הפעלה	0 ° C ~ 70 ° C (Ta)
סוג הרכבה	הר השטח
חבילה / מקרה	44-TQFP
חבילת מכשירי ספק	44-TQFP (10x10)
מספר מוצר בסיס	EPM3064

EPM3064ATC44-10 שלבי תכנות ISP

1. הזן את ספק שירותי האינטרנט: שלב ראשוני זה מעביר את סיכות הקלט/פלט (קלט/פלט) ממצב המשתמש הרגיל למצב ISP.זהו שלב הכנה שמבטיח שהמכשיר מוכן לתכנות, הדורש רק אלפיות שנייה.

2. בדוק מזהה: לפני שמתחילים תכנות או אימות כלשהי, מזהה הסיליקון של המכשיר נבדק כדי לאשר את זהותו ולהבטיח תאימות לפקודות התכנות.שלב זה מהיר ותופס חלק מינימלי מזמן התכנות הכולל.

3. מחיקה בתפזורת: כדי לנקות את הנתונים הקודמים מהמכשיר, מבוצע מחיקה בתפזורת.זה כרוך בהעמסת פקודות מחיקה במכשיר ובהפעלת דופק של 100 מיליס-שנייה כדי למחוק את התאים של ה- EEPROM (זיכרון לקריאה לתכנות בלבד).שלב זה מכין את המכשיר לנתונים חדשים.

4. תוכנית: במהלך שלב זה, נתונים חדשים מתוכנתים למכשיר.זה כרוך בהעמסת כל כתובת EEPROM עם הנתונים החדשים ויישום דופק תכנות כדי לכתוב את הנתונים לתאי EEPROM.תהליך זה הוא כתובת חוזרת על פי כתובת עד שכל הנתונים המיועדים מתוכנתים למכשיר.

5. ודא: לאחר התכנות, נתוני המכשיר מאומתים כדי להבטיח שהוא נכתב נכון.זה כרוך בקריאת הנתונים מכל כתובת EEPROM והשוואתם לנתונים המיועדים.שלב זה מבטיח את דיוק התכנות וחוזר על עצמו עבור כל כתובת.

6. יציאה מ- ISP: השלב האחרון עובר את סיכות הקלט/פלט ממצב ISP חזרה למצב המשתמש.בדומה לשלב ה- ISP Enter, שלב זה מהיר גם הוא, הדורש רק 1 אלפיות שנייה.זה מסמן את השלמת תהליך התכנות, ומאפשר למכשיר לחדש את הפעולות הרגילות.

יישומי EPM3064ATC44-10

מערכות משובצות

CPLD זה אידיאלי ליישומי מערכת משובצים בהם נדרש היגיון מותאם אישית כדי להגדיל את הפונקציונליות של בקרי מיקרו.זה יכול לבצע משימות כמו ממשק, עיבוד אותות בקרה וניהול ציוד היקפי לחומרה, לשפר את היכולות והיעילות של עיצובים משובצים.

טלקומוניקציה

בענף התקשורת, EPM3064ATC44-10 ממלא תפקיד בטיפול בפרוטוקול, בניהול שלמות האות וניתוב נתונים.יכולות עיבוד ההיגיון המהירות שלה הופכות אותו מתאים ליישומים כמו עיבוד אותות דיגיטליים, מתגי רשת והמרת ממשקים, ומסייעים בשמירה על זרימת נתונים יעילה ואמינות תקשורת.

ציוד בדיקה ומדידה

המכשיר משמש בהרחבה בציוד בדיקות ומדידה בגלל אופיו הניתן לתכנות מחדש ותפעול מהיר.זה מסוגל לטפל בפעולות לוגיות מורכבות הנדרשות במערכות רכישת נתונים, מחוללי אות וכלי ניתוח, ומספקים בקרה מדויקת ופונקציונליות הניתנת להתאמה הדרושה בסביבות בדיקה מדעיות ותעשייתיות.

מערכות בקרה תעשייתיות

כבקר לוגיקה הניתן לתכנות (PLC), EPM3064ATC44-10 נמצא ביישומי אוטומציה ובקרת תהליכים שונים.הוא מציע את יכולות ההיגיון הדרושות לבקרת מכונות, איתותי תהליכים וביצוע בדיקות בטיחות, והכל תוך פועל ביעילות בתנאים תעשייתיים ובתוך טווחי טמפרטורה רחבים.

אלקטרוניקה צרכנית

באלקטרוניקה צרכנית, CPLD זה עוזר להניע חדשנות במכשירים כמו מערכות בית חכם, מכשירי משחק ניידים וציוד שמע/חזותי מתקדם.הוא תומך בפתרונות לוגיים מורכבים המשפרים את פונקציונליות המכשירים, משפרים ממשקים ומאפשרים שילוב של תכונות הדור הבא במוצרי צריכה.

EPM3064ATC44-10 חלקים דומים

• • EPM3064ATC44-7

• • EPM3064ATI100-10

• • EPM3064ATC44-10N

EPM3064ATC44-10 מדריך קנייה

כאשר שוקלים רכישת ה- EPM3064ATC44-10, ישנם כמה היבטים שכדאי לזכור כדי להבטיח שהוא מתאים לדרישות הפרויקט שלך.בראש ובראשונה, שימו לב כי רכיב זה מיושן, אם כי אנו עדיין מציעים מלאי מוגבל.ודא שהמפרט הטכני תואם את הצרכים שלך.ה- EPM3064ATC44-10 כולל 64 תאי מקרו, פועל בתדר מקסימלי של 222.2 מגה הרץ, והוא מיועד לאספקת חשמל 3.3 וולט בתוך חבילת TQFP של 44 פינים.זה נדרש לבדוק את גיליון הנתונים ואת הערות היישום כדי להבין היטב את הדרישות האינטגרציה והתפעול של רכיב זה.בהתחשב בסטטוס המיושן של הרכיב, העריך גם אפשרויות אלטרנטיביות המספקות פונקציונליות דומה ותומכת באופן פעיל.שלב זה חשוב לשמירה על אריכות החיים ותמיכה של הפרויקט שלך.

יתרונות EPM3064ATC44-10

ביצועים במהירות גבוהה

מכשיר זה מסוגל לפעול בתדר מקסימלי גבוה של 222.2 מגה הרץ, המאפשר עיבוד מהיר של נתונים ומשימות.עיכוב ההתפשטות הנמוך של 4.5 ננו-שניות בלבד ממזער את הזמן שלוקח לאותות לנסוע במכשיר, ולשפר את היענות המערכת הכללית והביצועים ביישומים רגישים לזמן.

צריכת חשמל נמוכה

ה- EPM3064ATC44-10, המיועד ליעילות, פועל על מתח אספקה ​​3.3 וולט, המסייע בהפחתת צריכת החשמל הכוללת של המערכת ממנה היא חלק.תכונה זו מועילה במכשירים ניידים ומופעלים על ידי סוללות בהם נדרשת יעילות חשמל.

תכנות מחדש וגמישות

האופי הניתן לתכנות מחדש של CPLD זה מאפשר איטרציות ועדכונים מרובים בשלב העיצוב ולאחר הפריסה, תומך בשיפור והתאמה מתמדת לצרכים טכנולוגיים משתנים מבלי לדרוש תכנון מחדש של חומרה מלאה.

יכולות ממשק רחבות

עם 34 סיכות קלט/פלט, EPM3064ATC44-10 תומך באפשרויות ממשק נרחבות, מה שמקל על החיבור למגוון רחב של רכיבים דיגיטליים אחרים.גמישות זו נהדרת עבור מערכות מורכבות הדורשות חיבורים רבים בין סוגים שונים של מכשירים.

אמינות ואריכות חיים

CPLD זה, שנבנה עם ארכיטקטורה חזקה, לא נפתחת, מבוסס פלאש, שומר על שלמות ופונקציונליות של התוכנית לאורך זמן, ומבטיח ביצועים ואמינות עקביים אפילו עם מחזורי כוח תכופים או בתנאי הפעלה קשים.

שילוב חלק עם מכשירי לוגיקה קיימים

ה- EPM3064ATC44-10 יכול להחליף בקלות סוגים ישנים יותר של מכשירי לוגיקה כמו חברים ו- GALS, להפחית את מורכבות המערכת ולשפר את היעילות.יכולת זו הופכת אותו לבחירה אידיאלית לשדרוג מערכות קיימות או איחוד פונקציות מרובות למכשיר יחיד.

טווח טמפרטורות הפעלה רחב

מכשיר זה מתאים ליישומים מסחריים, פועל באופן אמין בטווח טמפרטורות של 0 מעלות צלזיוס עד 70 מעלות צלזיוס.איתנות זו מאפשרת פריסה במגוון סביבות, החל מהגדרות משרדיות ועד מיקומים תעשייתיים, ללא השפלה של ביצועים.

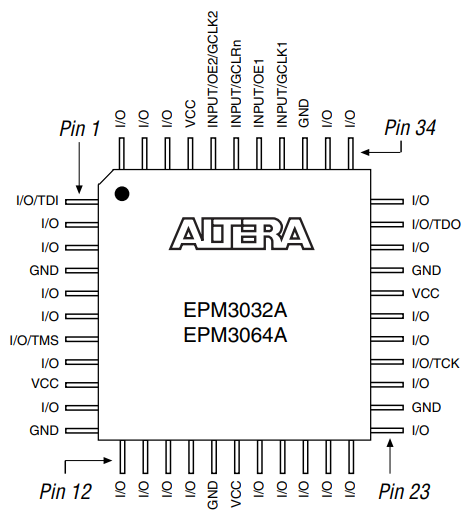

EPM3064ATC44-10 PIN-OUT PIN-OUT

תרשים ה- Pin-Out של ה- EPM3064ATC44-10 מייצג את הסידור הפיזי של הסיכות למכשיר.הוא מספק פרטים על הפונקציות והמשימות של כל סיכה בחבילה של 44 פינים.כל סיכה מסומנת בפונקציונליות המיועדת שלה, כגון קלט/פלט (קלט/פלט), ספק כוח (VCC), קרקע (GND), או אותות תפעוליים ספציפיים כמו TDI, TDO, TMS ו- TCK המשמשים ל- JTAGתכנות וניפוי באגים.התרשים משתמש בתצוגה מלמעלה למטה של ​​השבב, עם אינדיקציות ברורות למספור סיכות כדי לסייע בזיהוי עמדות סיכות יחסית לחבילה הפיזית.

משימות ה- PIN כוללות מספר סיכות קלט/פלט, המציעות גמישות להתממשק המכשיר עם רכיבים אחרים במעגל.סיכות ספציפיות כמו קלט/gclk ו- input/oe מודגשות, ומראות את תפקידם לשימוש כפול במתן אותות שעון או פועלים כסיכות קלט כלליות.סיכות רב -פונקציונליות אלה נהדרות למיטוב השימוש במכשיר ביישומי לוגיקה הניתנים לתכנות.התרשים מזהה גם סיכות כוח וסיכות קרקע המופצות על פני החבילה, ומבטיחות אספקת חשמל אמינות ושלמות האות.כאשר סמן הפינה מציין סיכה 1, התרשים עוזר לכוון נכון את השבב במהלך ההרכבה, ולהפחית את הסיכון לטעויות.

יצרן EPM3064ATC44-10

Altera הייתה ידועה בזכות קווי המוצרים של ה- FPGA ו- CPLD שלה, כמו סדרת מקס וסטרטיקס.ה- EPM3064ATC44-10, חלק מסדרת MAX 3000A, היה אחד ה- CPLDs הפופולריים של Altera.לאחר הרכישה, אינטל התמקדה בקידום טכנולוגיית FPGA, תוך שילוב של מעבדי Xeon למשימות ב- AI ועיבוד נתונים.מערך ה- FPGA של אינטל כולל כעת את סדרת Agilex ו- Stratix 10, העוסקים בצרכים ב- 5G ובמחשוב ענן.אינטל הפסיקה כמה מוצרי אלטרה ישנים יותר כמו EPM3064ATC44-10 כחלק מהמעבר לטכנולוגיות חדשות יותר.אינטל ממשיכה להוביל בהיגיון הניתן לתכנות, תוך הדגשת תאוצה של AI ומחשוב הניתן להגדרה מחדש עם חידושים בכרטיסי ONEAPI ו- FPGA.

מַסְקָנָה

ה- EPM3064ATC44-10 הוא בחירה מצוינת ליצירה או שיפור מכשירים דיגיטליים.זה מהיר, יעיל ויכול להתחבר לרכיבים רבים אחרים, מה שהופך אותו לשימושי ליישומים אלקטרוניים שונים.מדריך זה כיסה את התכונות העיקריות שלו, כיצד ניתן להשתמש בו במכשירים שונים, והיתרונות שלו, ומראה כיצד הוא יכול לעזור לייצר מערכות אלקטרוניות מתקדמות ואמינות יותר.בין אם אתה מעדכן ציוד ישן או בונה משהו חדש, EPM3064ATC44-10 הוא חלק מפתח שעוזר לגרום לכל דבר לעבוד טוב יותר.

גיליון נתונים PDF

EPM3064ATC44-10 גיליונות נתונים:

מקסימום 3000A מכשירים גיליון נתונים משפחתי. PDF
