עיבוד אותות דיגיטלי (DSP): איך זה עובד, רכיבים, טכניקות ויישומים

תלמד מהו עיבוד אותות דיגיטלי (DSP) וכיצד אותות הופכים לנתונים דיגיטליים שימושיים.זה מראה כיצד אותות נקלטים, מסוננים, נדגמים, מעובדים והופכים חזרה ליציאות שמישות.תראה גם את חלקי המערכת העיקריים, טכניקות DSP נפוצות, פרמטרי ביצועים מרכזיים ויישומים טיפוסיים.לבסוף, הוא משווה DSP עם עיבוד אותות אנלוגי כדי שתדע מתי משתמשים בכל אחד מהם.

קטלוג

איור 1. עיבוד אותות דיגיטלי (DSP)

מהו עיבוד אותות דיגיטלי (DSP)?

עיבוד אותות דיגיטלי (DSP) היא השיטה לניתוח ושינוי אותות בצורה דיגיטלית, בין אם מקורם במדידות או במקורות דיגיטליים כבר.אותות פיזיים כגון קול, טמפרטורה, רטט, מתח, תמונות וגלי רדיו מומרים לרוב לאותות חשמליים אנלוגיים על ידי חיישנים ולאחר מכן עוברים דיגיטציה על ידי ממיר אנלוגי לדיגיטלי (ADC), אם כי חיישנים מסוימים מספקים פלטים דיגיטליים ישירות.ברגע שהוא מופיע בצורה מספרית, מעבד מסנן רעשים באופן מתמטי, מחלץ מידע, משפר איכות או דוחס נתונים לפני שליחתם למערכות אחסון, תצוגה או תקשורת.DSP מאפשר למערכות אלקטרוניות לנתח, לשנות ולשחזר אותות באופן מתמטי באמצעות אלגוריתמים מספריים במקום מעגלים אנלוגיים בלבד.

איך עובד עיבוד אותות דיגיטלי?

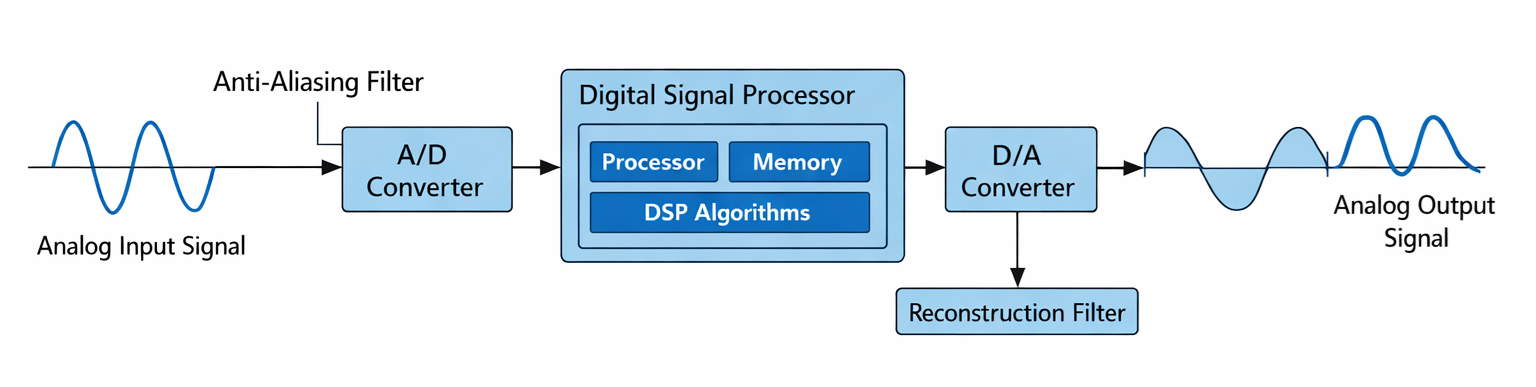

איור 2. עקרון עבודה של DSP

מערכת מדידה טיפוסית של DSP פועלת ברצף הממיר אות לצורה דיגיטלית לצורך חישוב, למרות שמערכות DSP מסוימות מעבדות נתונים שכבר דיגיטליים ואינן דורשות המרה אנלוגית.כפי שמוצג בתרשים, התהליך מתחיל עם אות כניסה אנלוגי המופק על ידי חיישן כגון מיקרופון, אנטנה או מכשיר מדידה.לפני הדיגיטציה, האות עובר דרך מסנן אנטי-aliasing המגביל את רוחב הפס האות לפחות ממחצית תדר הדגימה כדי למנוע עיוות aliasing.לאחר מכן, צורת הגל המותנית נכנסת לממיר A/D (ADC), שם היא נדגמת במרווחי זמן נפרדים ומכומתת לרמות משרעת נפרדות, ומייצר ייצוג דיגיטלי בינארי.

הנתונים הדיגיטליים מעובדים לאחר מכן על ידי מערכת עיבוד כגון שבב DSP, מיקרו-בקר, CPU, GPU או FPGA המריצים אלגוריתמי DSP המבצעים פעולות מתמטיות כגון סינון, טרנספורמציה וזיהוי.לאחר העיבוד, הפלט הדיגיטלי נשלח לממיר D/A (DAC) כדי ליצור מחדש אות אנלוגי.מכיוון שה-DAC מייצר קירוב מדרגות (החזקה בסדר אפס) של צורת הגל, הוא עובר דרך מסנן שחזור המחליק את צורת הגל, ומייצר קירוב אנלוגי מוגבל פס מוחלק של האות המקורי.

רכיבים של מערכת DSP

רכיב	פונקציה
חיישן / מתמר	ממיר א כמות פיזית לאות חשמלי או דיגיטלי
אנלוגי Front-End	מבצע מיזוג אות כגון הגברה, התאמת עכבה, רמה תזוזה והגנה
נגד כינוי מסנן	מגביל רוחב פס האות עד פחות ממחצית תדירות הדגימה כדי למנוע כינוי
ADC	דוגמאות ו מכמת את האות האנלוגי לנתונים דיגיטליים
מעבד DSP	מבצע DSP אלגוריתמים ופעולות מתמטיות על נתונים דיגיטליים
זיכרון	חנויות תוכניות, מקדמים, מאגרי ביניים ונתוני קלט/פלט
DAC	ממירים נתונים דיגיטליים לאות אנלוגי של גרם מדרגות שבדרך כלל דורש סינון שחזור
מכשיר פלט	אנלוגי מפעיל, תצוגה, מערכת אחסון או ממשק תקשורת דיגיטלי

סוגי טכניקות עיבוד אותות דיגיטליות

טכניקות סינון

סינון הוא תהליך של הסרת חלקים לא רצויים של האות תוך שמירה על מידע שימושי.צורת הגל הרועשת נכנסת למסנן הדיגיטלי וצורת גל נקייה יותר מופיעה במוצא.מסנני FIR פועלים רק באמצעות ערכי קלט בהווה ובעבר, מה שהופך אותם ליציבים וצפויים.מסנני IIR עושים שימוש חוזר בפלטים קודמים כדי ליצור סינון חד יותר עם פחות חישובים.בגלל התנהגות משוב זו, מסנני IIR חייבים להיות מתוכננים בקפידה כדי למנוע חוסר יציבות.שיטות סינון דיגיטליות אלו משמשות בדרך כלל להסרת רעשים באותות שמע ובמדידות חיישנים.

טכניקות טרנספורמציה

עיבוד טרנספורמציה משנה אות לצורה מתמטית אחרת כך שקל יותר לראות את המאפיינים שלו.צורת הגל מומרת משתיית זמן לייצוג אחר המציג פרטים נסתרים.ה-FFT חושף בבירור את רכיבי התדר של האות.קבוצות DCT מאותתות ביעילות אנרגטית עבור מערכות דחיסת מולטימדיה.טרנספורמציה של Wavelet מציגה תכונות אות קצרות וארוכים בקנה מידה שונה.טרנספורמציות אלו משמשות לחקר אותות ביישומי תקשורת ומדיה.

ניתוח ספקטרלי

ניתוח ספקטרלי בוחן כיצד אנרגיית האות מתפשטת על פני תדרים.צורת גל מומרת לספקטרום המכיל פסגות בתדרים ספציפיים.מתוך תצוגה זו, הרמוניות ורוחב פס ניתן למדוד ישירות.גוונים דומיננטיים הופכים גלויים גם כאשר קשה להבחין בהם בצורת הגל המקורית.שיטה זו שימושית עבור אבחון רעידות ובדיקת אותות רדיו.זה עוזר לקבוע אם אות מתנהג כרגיל או מכיל רכיבים חריגים.

עיבוד אדפטיבי

עיבוד אדפטיבי מתאים באופן אוטומטי את התנהגות המערכת בהתבסס על נתונים נכנסים.שגיאת הפלט ניזונה חזרה למערכת כדי לחדד את תגובתה.האלגוריתם מעדכן ברציפות פרמטרים פנימיים כדי להתאים לתנאים המשתנים.זה מאפשר למערכת לעקוב אחר רעשים או הפרעות לאורך זמן.הוא משמש בדרך כלל בביטול הד ודיכוי רעשי רקע.התוצאה היא אות נקי ויציב יותר בסביבות דינמיות.

עיבוד דחיסה

עיבוד דחיסה מפחית את גודל הנתונים הדיגיטליים תוך שמירה על מידע חשוב.זרם נתונים גדול הופך לזרם מקודד קטן יותר לאחר עיבוד.דפוסים מיותרים מוסרים ופרטים פחות בולטים עשויים להיות מפושטים.זה מקטין את דרישות האחסון ואת רוחב הפס של השידור.פורמטים של אודיו, תמונה ווידאו מסתמכים במידה רבה על טכניקה זו.הוא מאפשר תקשורת מהירה יותר וטיפול יעיל בנתונים במערכות מולטימדיה.

מפרט טכני של  DSP

פרמטר	טווח מספרי
קצב דגימה	8 קילו-הרץ (דיבור), 44.1 קילו-הרץ (אודיו), 96 קילו-הרץ-1 מגה-הרץ (מכשור)
רזולוציה (עומק סיביות)	8 סיביות, 12-bit, 16-bit, 24-bit, 32-bit float
עיבוד מהירות	50 MIPS - 2000+ MIPS או 100 MMAC/s – 20 GMAC/s
טווח דינמי	~48 dB (8 סיביות), 72 dB (12 סיביות), 96 dB (16 סיביות), 144 dB (24 סיביות)
חביון	<1 MS (שליטה), 2-10 אלפיות השנייה (אודיו), >50 אלפיות השנייה (הזרמה מקובלת)
אות לרעש יחס (SNR)	60 dB–140 dB תלוי באיכות הממיר
זיכרון קיבולת	32 KB – 8 MB זיכרון RAM על שבב, זיכרון חיצוני עד GB
כוח צריכה	10 mW (נייד) – 5 W (DSP בעל ביצועים גבוהים)
אורך מילה	16 סיביות קבועות, נקודה צפה 24 סיביות קבועה, 32 סיביות
שעון תדירות	50 מגה-הרץ - 1.5 GHz
תפוקה	1–500 Msamples/s
ממשק רוחב פס	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
דיוק ADC	±0.5 LSB ל ±4 LSB
DAC רזולוציה	10 סיביות - 24 סיביות
פועל טמפרטורה	−40 מעלות צלזיוס עד +125 מעלות צלזיוס (כיתה תעשייתית)

יישומים של DSP

עיבוד אותות דיגיטלי משמש למדידה, שיפור וניתוח אותות באופן אוטומטי, כולל היישומים הבאים:

• עיבוד אודיו (דיכוי רעשים, ביטול הד, אקולייזרים)

• זיהוי דיבור ועוזרים קוליים

• עיבוד תמונה במצלמות דיגיטליות (דמוסיקה, סינון, שיפור ודחיסה)

• ניטור אותות ביו-רפואי (ECG, EEG) והדמיה רפואית (אולטרסאונד)

• מערכות תקשורת אלחוטיות (אפנון, דמודולציה, קידוד ערוצים, סנכרון והשוואה)

• זיהוי מכ"ם וסונאר

• ניטור רעידות תעשייתי

• הגנה על מערכת החשמל וניתוח הרמוני

• מערכות משוב לבקרת מנוע ואוטומציה

• דחיסת וידאו והזרמת קודקים

DSP לעומת עיבוד אותות אנלוגי

תכונה	דיגיטלי עיבוד אותות	אנלוגי עיבוד אותות
אות ייצוג	דגימה ערכים בשלבי זמן נפרדים (לדוגמה, דגימה של 44.1 קילו-הרץ)	מתמשך צורת גל מתח/זרם
משרעת דיוק	כמותי רמות (לדוגמה, 2¹⁶ = 65,536 רמות ב-16 סיביות)	מתמשך אך מוגבל על ידי דיוק הרכיבים (±1-5%)
תדירות דיוק	בדיוק יחסי תדר מספריים	הסחף תלוי על סובלנות RC/LC וטמפרטורה
יכולת חזרה	זהה פלט עבור אותם נתונים וקוד	משתנה בין יחידות ולאורך זמן
רעש רגישות	רק הקצה הקדמי מושפע לאחר ההמרה	רעש מצטבר לאורך כל נתיב המעגל
טמפרטורה יציבות	מינימלי שינוי (מבוסס סף לוגיקה דיגיטלית)	רווח ו היסט משתנה עם מקדם °C של רכיבים
כיול דרישה	בדרך כלל חד פעמי או אף אחד	לעתים קרובות דורש כיול מחדש תקופתי
שינוי שיטה	קושחה/תוכנה עדכון	חומרה נדרש עיצוב מחדש
לטווח ארוך להיסחף	מוגבל ל דיוק שעון (רמת דפים לדקה)	רכיב ההזדקנות גורמת לסחיפה ברמת %
מתמטי פעולות	מדויק אריתמטיקה (הוספה, הכפל, FFT)	משוער באמצעות התנהגות מעגלים
דינמי תצורה מחדש	בזמן אמת החלפת אלגוריתם אפשרית	תוקן טופולוגיה
עיכוב התנהגות	צפוי עיכוב עיבוד (µs–ms)	כמעט מיידי אבל משתנה עם הסטת פאזה
מדרגיות	מורכבות עולה לפי חישוב	מורכבות גדל על ידי תוספת רכיבים
אינטגרציה רמה	שבב בודד יכול להחליף מעגלים רבים	דורש רכיבים נפרדים מרובים
טיפוסי יישומים	מודמים, אודיו עיבוד, עיבוד תמונה, לוגיקה בקרה	RF הגברה, סינון אנלוגי, הגברה כוח

מסקנה

DSP ממיר אותות לנתונים נפרדים כך שניתן לסנן אותם, להפוך אותם, לזהות, לדחוס ולפרש אותם באמצעות אלגוריתמים מתמטיים.ביצועי המערכת תלויים בקצב דגימה, רזולוציה, מהירות עיבוד, טווח דינמי, חביון והתנהגות רעש.הגמישות והיציבות שלו הופכות אותו למתאים לתקשורת, מולטימדיה, בקרה, ניטור רפואי וניתוח תעשייתי, בעוד שעיבוד אנלוגי נשאר שימושי למשימות פשוטות או עם זמן אחזור נמוך במיוחד.יחד, שתי הגישות משלימות זו את זו במערכות אלקטרוניות מודרניות.
