מדריך מלא לנגד 10K: קוד צבע, יישומים ושימושים במעגל

מדריך זה מדבר על הנגד 10K שחשוב מאוד במעגלים אלקטרוניים.נסביר מהו נגדי של 10K, איך להבדיל אותו באמצעות צבעים, ומה הוא עושה באלקטרוניקה שונה.המדריך מכסה סוגים שונים של קידוד צבעים כמו 3 פסים, 4 להקות, 5-להקות ו -6 להקות, מה שמקל עליך לזהות אותם ולהשתמש בהם.זה גם בוחן כיצד נגדי 10K עוזרים במכשירים, מבקרת חשמל במעגלים ועד לוודא שמכשירים כמו טיימרים וחיישנים יעבדו נכון.

קָטָלוֹג

מהו נגדי 10K?

א נגד 10K הוא רכיב אלקטרוני קטן אך חשוב עם התנגדות של 10,000 אוהם (Ω)וזה עוזר לשלוט על זרימת הזרם החשמלי, מחלק את המתחים ולהגן על אלמנטים מעגלים רגישים.נגדים כאלה משמשים במעגלים אנלוגיים וגם דיגיטליים, מבטיחים פעולה יציבה ומניעת התנהגות חשמלית לא רצויה.קל לזהות את הנגד הזה בזכות הלהקות המקודדות בצבע שלו, שקובעות את התנגדותו מבלי להזדקק למולטימטר או כלי בדיקה אחרים.

באלקטרוניקה דיגיטלית, נגן 10K משמש לרוב כנגד נפתח או נפתח, ומסייע לבקר מיקרו לשמור על מצבי לוגיקה יציבים על ידי מניעת אותות צפים (לא מוגדרים).במעגלים אנלוגיים הוא ממלא תפקיד מפתח בהטיה של טרנזיסטורים, ומבטיח פעולת מגבר ראויה.בשילוב קבלים, הוא יוצר רשתות RC, המשמשות ליצירת עיכובים בזמן או אותות מסנן עבור מעגלי מתנד ועיבוד אותות.בגלל הרבגוניות שלו, הנגד 10KΩ מופיע במגוון רחב של יישומים, החל החל מתזמנים פשוטים וכלה בממשקים דיגיטליים מורכבים.

קוד צבע נגד 10K

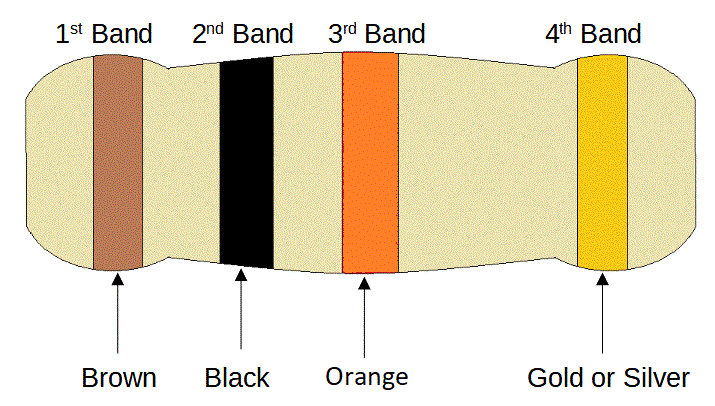

איור 2. איור 2. קוד צבע נגד 10K

כדי להפוך את הזיהוי למהיר ומדויק, נגדים משתמשים במערכת סימון מקודדת צבע.נגדי סטנדרט 4-band 10KΩ (10,000-OHM) סטנדרטי עוקב אחר קוד צבע ספציפי לייצוג ערכו.להקת הצבעים הראשונה היא חוּם, שמתאימה לספרה הראשונה, 1והלהקה השנייה היא שָׁחוֹר, המייצג את הספרה השנייה, 0ויחד, אלה מהווים את המספר 10והלהקה השלישית היא כָּתוֹם, המשמש כמכפיל, כלומר יש להכפיל את מספר הבסיס (10) 1,000וכתוצאה מכך התנגדות מוחלטת של 10,000 אוהם (10kΩ)ולבסוף, הלהקה הרביעית, שבמקרה זה היא זָהָב, מציין את סובלנותו של הנגד, תוך ציון כמה ההתנגדות בפועל עשויה להשתנות מהערך הנומינלי. זָהָב מסמל סובלנות של ± 5%, כלומר האמיתי הִתנַגְדוּת יכול לנוע 9,500Ω עד 10,500Ωורמת סובלנות זו מבטיחה שאפילו עם וריאציות קלות במהלך הייצור, הנגד נשאר בגבולות מקובלים עבור מרבית היישומים האלקטרוניים לשימוש כללי.

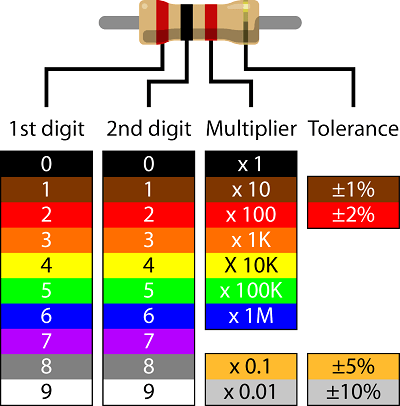

איור 3. איור 3. קוד צבע נגד 10K

כיצד לקרוא את קוד הצבע של הנגד?

מערכת קוד הצבע הנגד עשויה להיראות מורכבת בהתחלה, אך על ידי ביצוע גישה שיטתית, אתה יכול ללמוד לפענח את הערכים ביעילות ובמדויק.כדי לפרש נכון את ערך הנגד, הצעד הראשון הוא למצוא את נקודת המוצא של להקות הצבעים.קצה אחד של הנגד ייקח את רצועת הצבעים הראשונה שמוצבת קרוב יותר לקצה מאשר להקות האחרות, זה הסוף בו אתה מתחיל לקרוא.הלהקה האחרונה, לרוב מרוחקת מעט יותר זו מזו, מייצגת את הסובלנות והיא בדרך כלל זהב או כסף.לאחר הקמת האוריינטציה, השלב הבא הוא זיהוי להקות הספרה, שקובעות את ערך התנגדות הבסיס.אלה שתי הלהקות הראשונות, תלוי אם לנגד יש ארבע, חמש או שש להקות בסך הכל.לאחר קביעת ערך הבסיס, הלהקה הבאה משמשת כמכפיל, ומגדלת את ערך הבסיס בגורם של עשרה, מאה, אלף או יותר.שלב זה חשוב מכיוון שפרשנות שגויה פשוטה של ​​המכפיל יכולה להוביל לערך התנגדות שגוי באופן דרסטי, ומשפיע על ביצועי המעגל.

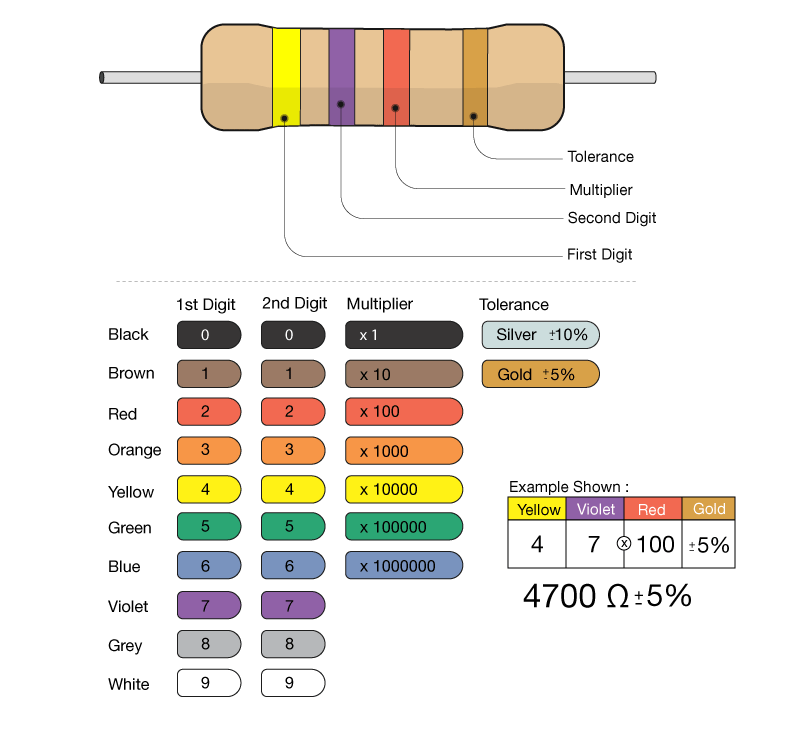

איור 4. פרשנות לקוד צבע נגד שונה

לבסוף, לאחר חישוב ערך ההתנגדות מקוד הצבע, הוא הוא תמיד נוהג טוב לאמת זאת, במיוחד ב יישומים רגישים לדיוק.ניתן להשתמש במולטימטר למדידה ההתנגדות בפועל ומאשר שהיא תואמת את הערך הצפוי. שלב זה שימושי בעת התמודדות עם נגדים ישנים שעשויים להיות להקות צבע דהיות, מה שמקשה על קריאה.לנגדים עם שישה להקות, להקה נוספת מציינת את מקדם הטמפרטורה, אשר מראה כמה ההתנגדות משתנה עם וריאציות טמפרטורה.זֶה המאפיין טוב במעגלים הדורשים יציבות תרמית, כאלה כמכשירי מדידה מדויקים ואלקטרוניקה בעלת ביצועים גבוהים מערכות.

קוד צבעוני של 3-להקות 10K

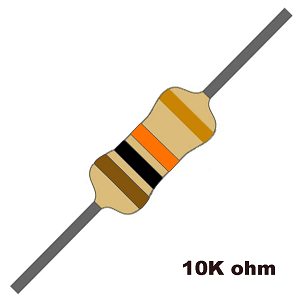

איור 5. איור 5. קוד צבע 3-להקות 10K

א נגדי 10K של 3-להקות מפשט את תהליך התיוג באמצעות שתי ספרות בלבד ואחריו מכפיל, מה שהופך אותו לפשוט יותר בהשוואה למקבילה 4 להקות.במקרה של נגדי 10KΩ (10,000 אוהם), רצועות הצבע חומות, שחורות וכתומות.הלהקה הראשונה, חוּם, מייצג את הספרה 1, בעוד הלהקה השנייה, שָׁחוֹר, מייצג את הספרה 0ויחד, שתי הספרות הללו מהוות את המספר 10והלהקה השלישית, המשמשת כ- מַכפִּיל, הוא כָּתוֹם, מסמל גורם כפל של 1,000וכאשר מכפילים 10 על 1,000, הכתוצאה מכך ערך התנגדות הוא 10,000 אוהם, או 10kΩושיטה זו של קידוד צבע מאפשרת זיהוי מהיר של ערכי ההתנגדות.

בניגוד לנגדי 4 להקות, הכוללים פס נפרד המצביע על סובלנות, נגדי 3 להקות אינם מספקים רמת פירוט זו, כלומר שלהם סוֹבלָנוּת הוא קָבוּעַ בְּ- ± 20% כברירת מחדל.רמת סובלנות זו פירושה שההתנגדות האמיתית של נגדי 10KΩ עשויה להשתנות בין 8KΩ ל 12 ק"ג תלוי בשונות הייצור.היעדר פס סובלנות ייעודי מפשט את הפריסה החזותית של הנגד אך גם מגביל את התאמתו ליישומים הדורשים דיוק התנגדות הדוקה.הסימון הסטנדרטי עבור נגדים אלה עוקב אחר הפורמט של 103 מ ', בו 103 מייצג את ערך ההתנגדות (10 × 1,000 = 10,000 אוהם), ו- M מייעד סובלנות של ± 20%.אמנם טווח הסובלנות הרחב הזה עשוי להיראות גדול, אך בדרך כלל זה מקובל עבור מעגלים שאינם דורשים ערכי התנגדות מדויקים.מכשירים כמו חלקי מתח בסיסיים, נגדי נשיכה ונגדים המגבילים זרם במעגלי LED משתמשים לרוב בנגדים 3 פסים, כאשר סטייה קטנה מההתנגדות המיועדת אינה משפיעה על ביצועי המעגל הכוללים.

מכיוון שנגדים של 3 פסים פחות מדויקים, הם נמצאים ביישומים בעלות נמוכה, למטרה כללית ולא באלקטרוניקה מדויקת.נגדים אלה נמצאים בדרך כלל בעיצובים אלקטרוניים ישנים, שכן מעגלים מודרניים לעיתים קרובות מעדיפים נגדים מדויקים יותר של 4 להקות או 5-להקות לצורך אמינות ודיוק טובים יותר.עם זאת, נגדי 3 פסים נותרו זמינים באופן נרחב וממשיכים לשמש ביישומים שונים שבהם העלויות והפשטות מתקדמות על פני דיוק.מערכת קוד הצבעים הישירה שלהם מאפשרת זיהוי קל וחישובים ידניים מהירים, מה שמפחית את הסבירות לטעויות בעת הרכבת מעגלים אלקטרוניים.בין אם משתמשים באב-טיפוס, ניסויים או תכנון מעגלים בסיסי, נגדי 3 פסים נותרו רכיב באלקטרוניקה.

קוד צבעוני של 5-להקות 10K

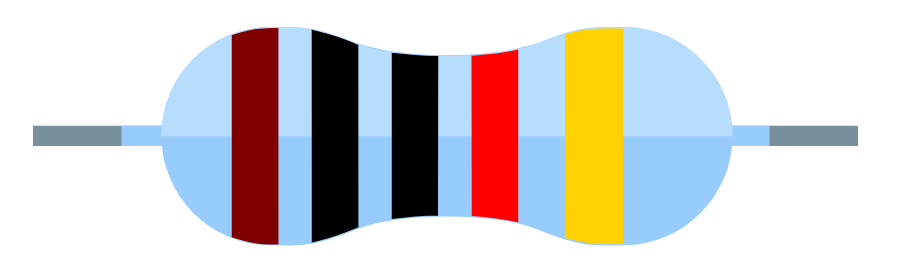

איור 6. איור.

א נגדי 10K של 5-להקות מספק דיוק משופר על מקבילו 4 להקות על ידי שילוב ספרה נוספת ברצף קוד הצבעים שלה.להקת הצבעים הראשונה, חוּם, מייצג את המספר 1, קביעת הספרה הראשונית של ערך ההתנגדות.בעקבות זאת, שָׁחוֹר הלהקה מסמנת 0, שהיא הספרה השנייה, ואחרת שָׁחוֹר להקה עוקבת, תורמת אחרת 0 כספרה השלישית.שלוש הספרות הללו יחד מהוות את המספר 100המשמש כערך הבסיס לפני כל שינוי על ידי המכפיל.הלהקה הרביעית ברצף, כלומר אָדוֹם, פועל כמכפיל ויש לו ערך של × 100, למעשה מעביר את הנקודה העשרונית וכתוצאה מכך התנגדות מוחלטת של 10,000 אוהם.הלהקה האחרונה, זָהָב, אחראי להגדרת רמת הסובלנות, שבמקרה זה היא ± 5%, כלומר ההתנגדות בפועל של הנגד עשויה להשתנות עד 5% לשני הכיוונים מהערך הנומינלי.

נוכחותה של להקה חמישית על הנגד היא גורם גדול להבטיח ערכי התנגדות מדויקים יותר, מכיוון שהיא מציגה ספרה נוספת.שלא כמו נגדים עם 4 פסים, המשתמשים רק בשתי ספרות ומכפיל, הספרה השלישית בנגד 5-להקות מפחיתה שגיאות עיגול ומשפרות את הדיוק.זה יתרון עבור מעגלים אלקטרוניים הדורשים דיוק רב יותר, כמו אלה בעיבוד אותות, מכשירי מדידה ויישומי חיישנים רגישים.דירוג הסובלנות של 5%, אם כי אינו המדויק ביותר שיש, עדיין מספק רמת דיוק סבירה לפרויקטים אלקטרוניים רבים לשימוש כללי.הסימון לנגד זה, שנכתב בדרך כלל כ- 1002J, עוקב אחר קידוד נגדים סטנדרטי, כאשר 1002 תואם את ערך ההתנגדות (10,000Ω), והמכתב J מציין את הסובלנות של 5%.

רמת דיוק זו נהדרת ביישומים שבהם אפילו וריאציות קלות בהתנגדות עשויות להשפיע על פונקציונליות המעגלים.לדוגמה, בחלקי מתח, שבהם ערכי ההתנגדות קובעים מתח יציאה, נגן מדויק יותר מסייע בשמירה על רמות המתח הצפויות.באופן דומה, במגברים, כאשר סובלנות הרכיבים משפיעה על יציבות הרווח, השימוש בנגד 5-להקות מבטיח ביצועים עקביים יותר.בעוד שנגדים עם סובלנות הדוקה יותר, כגון ± 1% או ± 0.1%, זמינים למשימות דיוק גבוה, הנגד של 10 ק"ג עם 5K עם ± 5% סובלנות מכה באיזון בין אפקטיביות לדיוק, מה שהופך אותה לבחירה פופולרית בעיצובים אלקטרוניים רבים.

קוד צבע 6-להקות 10K

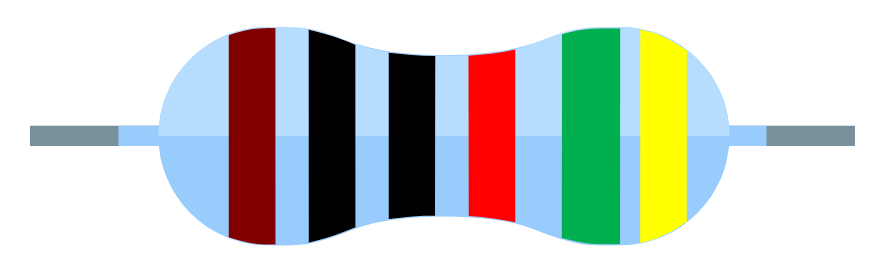

איור 7. איור 7. קוד צבע 6-להקות 10K

א נגדי 10 ק"ג עוקב אחר תוכנית קידוד צבעים ספציפית המספקת מידע מפורט על ההתנגדות, הסובלנות ויציבות הטמפרטורה שלה.שלוש הלהקות הראשונות מייצגות את הספרות של ערך ההתנגדות, ואילו הלהקה הרביעית משמשת כמכפיל כדי לקבוע את ההתנגדות הכוללת.הלהקה החמישית מציינת את הסובלנות, המסמנת עד כמה ההתנגדות בפועל עשויה להשתנות מהערך המוצהר.לבסוף, הלהקה השישית מייצגת את מקדם הטמפרטורה, שהוא גורם נהדר בסביבות עם טמפרטורות משתנות.מקדם הטמפרטורה אומר לנו כמה ערך ההתנגדות ישתנה לכל מעלה צלזיוס, ומבטיח כי הנגד שומר על יציבות בתנאים שבהם וריאציות החום עלולות להשפיע על הביצועים האלקטרוניים.להקה נוספת זו הופכת את הנגד בן 6 הלהקה לשימוש במעגלים רגישים, כמו למשל במכשירי מדידה מתקדמים, מכשירים רפואיים ויישומים אוויריים.

להקות הצבע על נגדי 10KΩ 10KΩ מסודרות כדלקמן: חום, שחור, שחור, אדום, ירוק וצהובוהלהקה הראשונה (בראון) תואמת את הספרה הראשונה, שהיא 1, ואילו הלהקה השנייה (שחור) מייצג את הספרה השנייה, שהיא 0. הלהקה השלישית (שחורה) מסמנת גם 0, כלומר הספרות של ערך ההתנגדות הן 100. הלהקה הרביעית (אדומה) משמשת כמכפיל, שבמקרה זה הוא 100, ומעניק ערך התנגדות כולל של 10,000 אוהם, או 10KΩ.הלהקה החמישית (ירוקה) מציינת את הסובלנות, שהיא ± 5%, כלומר ההתנגדות בפועל יכולה להשתנות ב -5% מעל או מתחת לערך המוצהר.לבסוף, הלהקה השישית (צהובה) מייצגת את מקדם הטמפרטורה, הנמדד בחלקים למיליון לכל מעלות צלזיוס (PPM/° C), כאשר צהוב תואם 25 עמודים לדקה/מעלות צלזיוס.המשמעות היא שבכל תואר צלזיוס של שינוי טמפרטורה, ההתנגדות עשויה להשתנות ב -25 חלקים למיליון, מה שמבטיח שהרכיב יישאר יציב יחסית אפילו בסביבות עם טמפרטורות משתנות.

חשיבותו של הנגד בן 6 הלהקה טמונה בדייקנותו וביציבותו המשופרת, המתאימה ליישומים שבהם שינויי התנגדות קלים עלולים להשפיע על ביצועי המעגל.בהשוואה לנגדי 4-להקות או 5-band, תוספת של פס מקדם הטמפרטורה מספקת רמה נוספת של אמינות, במיוחד בסביבות עם תנאים תרמיים משתנים.הסובלנות של ± 5% מבטיחה כי הנגד שומר על רמת דיוק סבירה, ומונע סטיות מוגזמות מערך ההתנגדות המיועד.על ידי שילוב פס מקדם טמפרטורה, נגדי 6 פסים עוזרים להפחית את ההשפעה של תנודות תרמיות, ומבטיחים כי מעגלים חשמליים יישארו עקביים ואמינים לאורך זמן.

יישומים של הנגד 10K

הנגד 10K הוא רכיב נרחב באלקטרוניקה, המשרת תפקידים חשובים רבים:

משוב מתח במגברים

במגברים תפעוליים (OP-Amps), נגדי 10K ממלא תפקיד בקביעת רווח המתח על ידי מתן משוב מהפלט לכניסה ההפוכה.משוב זה עוזר לשלוט על גורם ההגברה ומבטיח יציבות בעיבוד האות.על ידי בחירה בזהירות של ערך הנגד, אתה יכול לכוונן את ביצועי המגבר, ולהשיג את האיזון הרצוי בין רווח לרוחב הפס.ביישומי דיוק, כגון הגברה ומכשור שמע, נגן זה מאפשר רבייה של אות מדויק על ידי צמצום העיוות ושיפור הליניאריות.זה עובד בשילוב עם רכיבים אחרים כמו קבלים ונגדים נוספים לעיצוב תגובת תדר ולסנן רעש לא רצוי, ומשפר עוד יותר את איכות האות הכללית.

מעגלי תזמון

נגן 10K משמש לעתים קרובות במעגלי תזמון, שם הוא משתף פעולה עם קבלים להגדרת עיכובים בזמן ותקופות תנודה.ביישומים כמו Multivibrators Monostable, מחוללי דופק ומעגלי טיימר 555, הנגד שולט על המטען וקצב הפריקה של הקבל, ומשפיע ישירות על מאפייני התזמון.זה משמש ביישומים הדורשים ייצור עיכוב מדויק, כגון פולסי שעון, אפנון תדרים ומעגלי DebUnce.ערך הנגד קובע כמה מהר הקבל גובה או פריקות בקביעת קבוע זמן.על ידי התאמת ערך הנגד, אתה יכול לשנות את התנהגות העיתוי של המעגל מבלי שתצטרך לשנות רכיבים עיקריים אחרים, ולהציע גמישות וקלות שינוי בעיצוב.

ויסות מתח

במעגלי ויסות מתח, בדרך כלל נעשה שימוש בנגד 10K כדי לסייע בשמירה על מתח יציאה יציב אצל רגולטורים לינאריים, מה שמבטיח אספקת חשמל עקבית לרכיבים אלקטרוניים רגישים.לעתים קרובות זה מופיע בלולאות משוב בהן הוא מסייע בהגדרת מתחי התייחסות או התאמת מתחי יציאה בווסת מתח ICS כמו LM317.על ידי מתן נתיב מבוקר לזרימת זרם, זה עוזר למזער תנודות שיכולות להשפיע אחרת על הביצועים של בקרי מיקרו, חיישנים או רכיבי דיוק אחרים.בחלק מהעיצובים הוא גם ממלא תפקיד באיזון עומסים והפחתת משיכה זרם מוגזמת, ומשפר את יעילות האנרגיה.נוכחותו של נגדי 10K במעגלי ויסות מתח תורמת לשיפור האמינות, תוך הפחתת הסיכון לדוקרני מתח או טיפות שעלולות להוביל לתקלות.

חישה נוכחית

נגן 10K משמש לרוב ביישומי חישה זרם, שם הוא מסייע בהמרת זרימת זרם לירידת מתח מדידה.זה שימושי במערכות ניהול סוללות, מעגלי בקרת מנוע ויישומי ניטור חשמל הדורשים מדידה נוכחית מדויקת.על ידי הצבת הנגד בסדרה בעומס, ניתן למדוד את טיפת המתח על פניו ולהשתמש בו כדי לקבוע את הזרם הזורם במעגל, בעקבות חוק אוהם (V = IR).שיטה זו מאפשרת לבקר מיקרו או מערכות ניטור אחרות לעקוב אחר צריכת חשמל, לאתר תקלות או ליישם אמצעי הגנה.ערך 10K נבחר על סמך שיקולי הרגישות והפיזור הכוח הנדרשים, ומבטיח דיוק מבלי להשפיע על ביצועי המעגל.

חישת טמפרטורה

ביישומי חישת טמפרטורה משתמשים בדרך כלל בנגד 10K בשילוב עם תרמיסטורים ליצירת מעגל מחיצת מתח המאפשר לבקר מיקרו למדוד וריאציות טמפרטורה.התרמיסטור, שהתנגדותו משתנה עם הטמפרטורה, פועל עם הנגד בעל ערך קבוע ליצירת פלט מתח משתנה המתאים לשינויי טמפרטורה.טכניקה זו נמצאת בשימוש נרחב במדחומים דיגיטליים, מערכות HVAC ובניטור טמפרטורה תעשייתית.הנגד 10K מבטיח כי שינויי המתח יישארו בטווח מדיד עבור ממירים אנלוגיים-דיגיטליים (ADCs), ומשפרים את הדיוק של קריאות הטמפרטורה.על ידי בחירת ערך הנגד המתאים, באפשרותך לייעל את הרגישות והדיוק של מערכת המדידה.

סינון איתות

נגן 10K משולב לרוב במעגלי סינון אותות כדי להסיר רעש לא רצוי ולשפר את בהירות האותות ביישומי שמע, תקשורת נתונים ויישומי חיישנים.בדרך כלל זה מופיע במסנני מעבר נמוך, מעבר גבוה ופס, העובד לצד קבלים כדי לקבוע את תדר הניתוק של המסנן.במעגלי שמע, למשל, זה עוזר לחסל רעש בתדר גבוה שיכול להשפיל את איכות הצליל.במערכות תקשורת נתונים היא מסייעת במניעת עיוות האות ושיפור אמינות ההעברה.על ידי בחירה בזהירות בערכי הנגד וקבלים, באפשרותך להתאים את תגובת הסינון כך שתתאים לדרישות יישום ספציפיות, להבטיח שלמות האות האופטימלית.

מחלקים מתח

אחד היישומים ביותר של נגדי 10K הוא במעגלי מחיצת מתח, שם הוא מסייע בהפחתת המתחים לרמות המתאימות למיקרו -בקרים, חיישנים ורכיבים אלקטרוניים אחרים.מחלק מתח מורכב משני נגדים המחוברים בסדרה, כאשר הנגד 10K לרוב הוא אחד מהם, ומסייע ביצירת מתח יציאה רצוי על ידי חלוקת מתח הכניסה באופן יחסי.טכניקה זו נמצאת בשימוש נרחב במכשירים המופעלים על ידי סוללות, מעגלי ADC ויישומים המשתנים ברמה.על ידי בחירת ערכי נגדים מתאימים, אתה יכול להשיג רמות מתח מדויקות מבלי לדרוש מעגלי ויסות מתח מורכבים.הנגד 10K ממלא תפקיד בהבטחת חלוקת מתח צפויה ויציבה בהרבה אלקטרוניקה בעלת עוצמה נמוכה.

נגדים משיכים/נשיכים

באלקטרוניקה דיגיטלית, נגן 10K משמש לעיתים קרובות כנגד נשלף או נפתח כדי להבטיח רמות לוגיקה יציבות ולמנוע כניסות צפות.כניסות צפות יכולות לגרום להתנהגות לא תקינה במיקרו -בקרים ומעגלי לוגיקה, מה שמוביל למצבי אות לא מכוונים.על ידי חיבור נגדי 10KΩ בין סיכת קלט לבין מתח האספקה ​​(משיכה) או קרקע (נשלף), נשמרת רמת מתח מוגדרת כאשר אין אות פעיל.יישום זה נפוץ בממשקי כפתורים, סיכות GPIO (קלט/פלט למטרה כללית) וקווי תקשורת I2C.ערך 10KΩ הוא בחירה סטנדרטית מכיוון שהוא מספק איזון בין צריכת חשמל לשלמות האות, ומבטיח פעולה אמינה ללא משיכה זרם מוגזמת.

הגבלת זרם הוביל

נגן 10K משמש לרוב במעגלי LED כדי להגביל את כמות הזרם הזורם דרך ה- LED, ומונע ממנו לשרטט יותר מדי זרם ולהיפגע.נוריות LED דורשות זרם מבוקר כדי לתפקד ביעילות, וללא נגדי מגביל זרם, הם יכולים להתחמם יתר על המידה ולשרוף.על ידי הצבת נגדי 10KΩ בסדרה עם ה- LED, הזרם מוגבל לרמה בטוחה, ומבטיח כי ה- LED פועל במסגרת המפרט המדורג שלו.זה חשוב במכשירים המונעים על סוללות שבהם יעילות האנרגיה היא בראש סדר העדיפויות.שימוש בערך נגד מחושב כראוי יכול לעזור לשלוט על בהירות ה- LED, מה שהופך את הנגד 10K לרכיב חשוב בעיצוב מחווני LED, לוחות תצוגה ומערכות תאורה.

הטיה טרנזיסטורים

במעגלי מגבר מבוסס טרנזיסטור, נגן 10K משמש בדרך כלל להטיה, מה שמבטיח שהטרנזיסטור פועל באזור הפעולה המיועד לו.נגדי הטיה עוזרים להגדיר את מתח הבסיס הנכון בטרנזיסטורים של צומת דו קוטבי (BJTS) או מתח השער בטרנזיסטורים של אפקט שדה (FETs), ומאפשר להם לתפקד ביעילות ביישומי הגברה או החלפת יישומים.ללא הטיה נאותה, טרנזיסטורים עשויים להיכשל להפעיל לחלוטין או להיכנס לרוויה, מה שמוביל לעיוות אות או לחוסר יציבות בביצועים.הנגד 10K מספק מתח התייחסות יציב, המאפשר פעולת טרנזיסטור עקבית במעגלים כמו מגברי שמע, מגברי RF ומיתוג רגולטורים.על ידי בחירת ערך נגדי מתאים, באפשרותך לייעל את הביצועים תוך שמירה על יעילות הספק ומזעור פיזור כוח מיותר.

מַסְקָנָה

הנגד 10K הוא חלק בסיסי אך חשוב ממעגלים אלקטרוניים, ועוזר להם לעבוד בצורה חלקה ואמינה.על ידי הבנת האופן בו לאתר אחד על ידי קוד הצבע שלה וידע השימושים שלו, אתה יכול ליצור מעגלים טובים יותר.בין אם הוא משמש בהגדרות פשוטות או במכשירים מורכבים, הנגד 10K הוא המפתח לבנייה ותיקון אלקטרוניקה, ומספק יציבות ודיוק בכל מקום בו משתמשים בו.
