ADM560JRS מדריך שבב ממשק, תכונות ויישומים

עבודה עם תקשורת טורית פירושה לעתים קרובות חיבור מעגלים לוגיים להתקנים המשתמשים באותות RS232.ADM560JRS עוזר לך לטפל בחיבור הזה עם ארבעה משדרים וחמישה מקלטים המובנים בשבב קומפקטי אחד.אתה יכול להשתמש בו כדי לתרגם אותות רמה לוגית לרמות מתח RS232 ולקבל נתונים מקווים טוריים בו זמנית.המכשיר פועל מאספקת מתח נמוך יחיד ומשתמש במשאבת טעינה כדי ליצור את מתחי הממשק הדרושים.עם תמיכה במספר ערוצי תקשורת, הוא משתלב היטב במערכות בקרה, ממשקי מחשב והתקנים משובצים המחליפים נתונים טוריים.

קטלוג

סקירה כללית של ADM560JRS

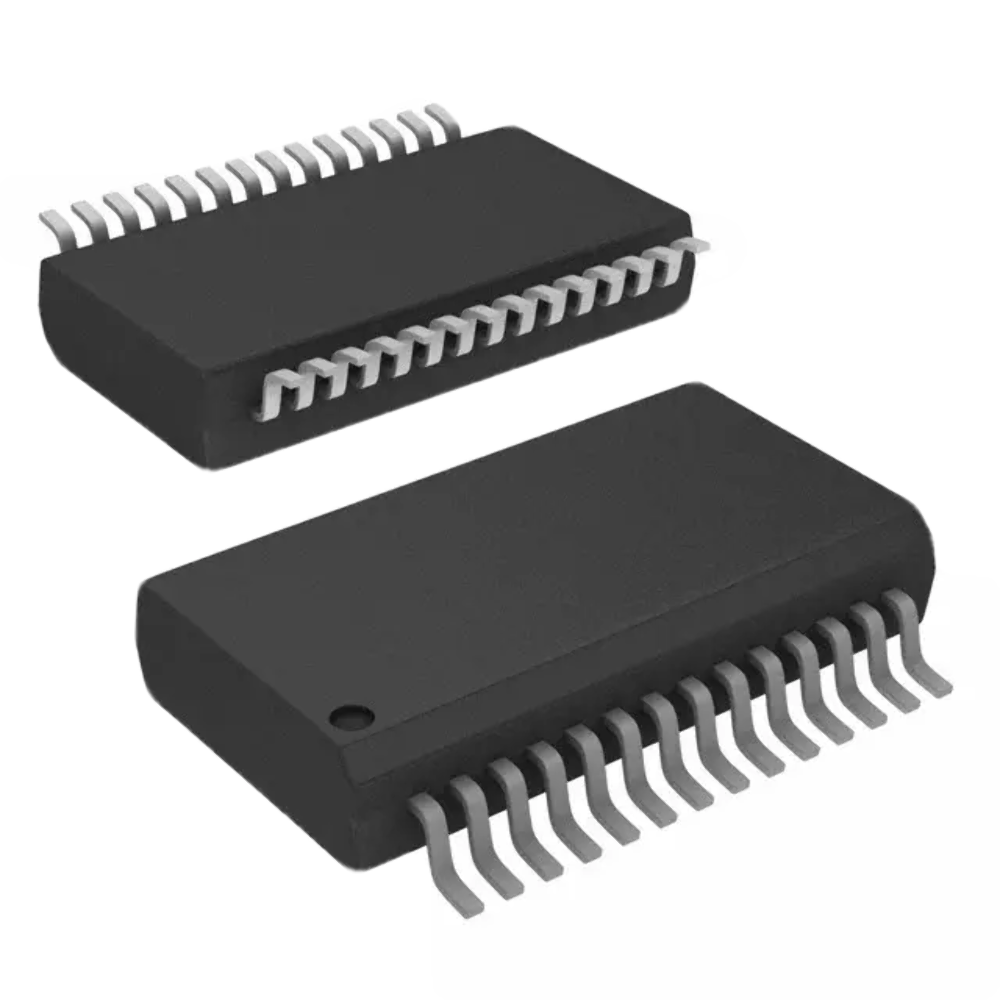

ADM560JRS הוא מקלט משדר RS 232 בהספק נמוך המיועד למערכות המחליפות נתונים טוריים בין מעגלים לוגיים וקווי תקשורת סטנדרטיים RS 232.המכשיר משלב ארבעה משדרים וחמישה מקלטים, המאפשרים מספר נתיבי אותות בתוך חבילה קומפקטית אחת.הוא פועל מאספקת יחיד של 3 וולט עד 3.6 וולט ומייצר את מתחי הממשק החיוביים והשליליים הנדרשים באמצעות משאבת מטען פנימית עם קבלים חיצוניים.קצבי העברת הנתונים מגיעים ל-116 kbps, התומכים במשימות תקשורת טורית טיפוסיות.המכשיר ארוז בפורמט SSOP של 28 פינים המותאם למעגלים מורכבים על פני השטח.מחפש ADM560JRS?צור איתנו קשר כדי לבדוק מלאי עדכני, זמן אספקה ​​ותמחור.

ADM560JRS Pinout פרטי

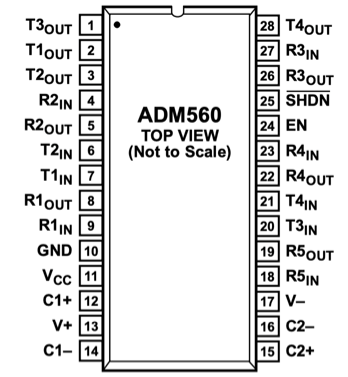

תיאור פין ADM560JRS

מספר PIN	שם סיכה	תיאור
1	T3OUT	ערוץ פלט 3 של משדר RS-232 המניע את הקו הטורי החיצוני באמצעות רמות מתח RS-232.
2	T1OUT	ערוץ פלט 1 של משדר RS-232 מספק אותות לוגיים מומרים לקווי תקשורת טוריים.
3	T2OUT	ערוץ פלט 2 של משדר RS-232 המוציא אותות מתח תואמי RS-232.
4	R2IN	ערוץ קלט 2 של מקלט RS-232 המקבל אותות RS-232 נכנסים מהתקנים חיצוניים.
5	R2OUT	פלט לוגי CMOS/TTL המתאים לערוץ מקלט 2 לאחר המרת רמת RS-232.
6	T2IN	כניסת רמה לוגית לערוץ משדר 2 המומרה פנימית לרמות פלט RS-232.
7	T1IN	קלט רמה לוגי עבור ערוץ משדר 1 המשמש להנעת שלב הפלט RS-232.
8	R1OUT	פלט רמת לוגיקה מערוץ מקלט 1 המייצג את אות הכניסה RS-232 שהומר.
9	R1IN	ערוץ כניסה 1 של מקלט RS-232 מחובר לקו ממשק טורי חיצוני.
10	GND	התייחסות קרקעית עבור ההתקן והמעגלים הפנימיים.
11	VCC	כניסת ספק כוח ראשי, פועלת בדרך כלל מ-3.0 וולט עד 3.6 וולט בקירוב.
12	C1+	מסוף חיובי של קבל משאבת המטען הראשון המשמש בשלב כפל המתח.
13	V+	פלט מתח חיובי שנוצר ממשאבת המטען הפנימית המשמשת את מנהלי ההתקן של RS-232.
14	C1−	טרמינל שלילי של קבל משאבת המטען הראשון המשמש במעגל מכפיל המתח.
15	C2+	מסוף חיובי של קבל משאבת המטען השני המשמש לשלב מהפך המתח.
16	C2−	מסוף שלילי של קבל משאבת המטען השני המשמש ליצירת המתח השלילי RS-232.
17	V−	פלט מתח שלילי ממשאבת המטען הפנימית המשמשת לאיתות RS-232.
18	R5IN	ערוץ קלט 5 של מקלט RS-232 עבור אותות נתונים טוריים נכנסים.
19	R5OUT	פלט לוגי CMOS/TTL המתאים לערוץ מקלט 5 לאחר המרת האות.
20	T3IN	קלט רמה לוגי עבור ערוץ משדר 3 המשמש להפקת אותות פלט RS-232.
21	T4IN	כניסת רמה לוגית עבור ערוץ משדר 4 המזין את שלב הדרייבר הפנימי RS-232.
22	R4OUT	פלט רמת לוגיקה מערוץ מקלט 4 המייצג את אות הכניסה RS-232 שהומר.
23	R4IN	ערוץ קלט 4 של מקלט RS-232 מחובר לקו תקשורת חיצוני.
24	EN	אפשר קלט בקרה המשמש להפעלה או השבתה של המעגלים הפנימיים של המכשיר.
25	SHDN	קלט בקרת כיבוי המכניס את המכשיר למצב כיבוי בצריכת חשמל נמוכה.
26	R3OUT	פלט רמת לוגיקה מערוץ מקלט 3 המתאים לאות RS-232 שהתקבל.
27	R3IN	ערוץ כניסה 3 של מקלט RS-232 לקליטת אותות ממשק טורי.
28	T4OUT	ערוץ פלט 4 של משדר RS-232 מספק אותות פלט טוריים מומרים.

דגם ADM560JRS CAD

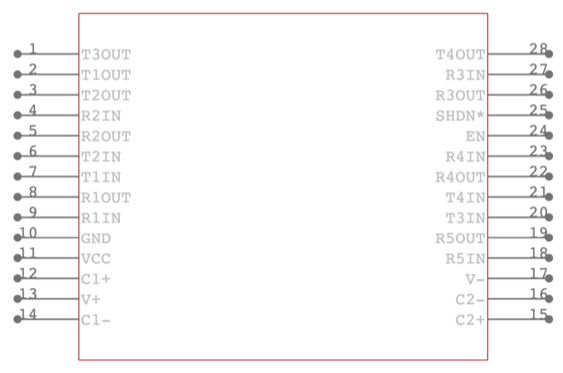

סמל ADM560JRS

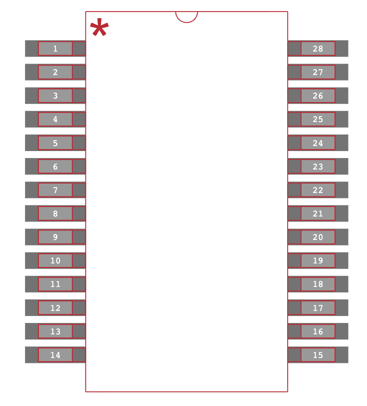

ADM560JRS טביעת רגל

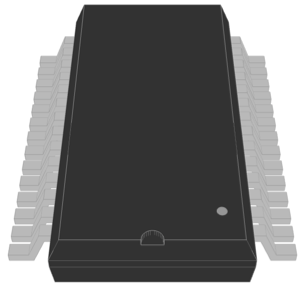

דגם תלת מימד ADM560JRS

תכונות של ADM560JRS

מבנה מקלט משדר RS232 משולב

ה-ADM560JRS משלב ארבעה משדרים וחמישה מקלטים בתוך מכשיר קומפקטי אחד.סידור זה תומך בתקשורת טורית דופלקס מלא תוך הפחתת מספר רכיבי הממשק הנפרדים הנדרשים בלוח מעגלים.

פעולת אספקת מתח נמוך יחידה

המכשיר פועל מאספקה בודדת בין 3 וולט ל-3.6 וולט. זה מאפשר לו להתחבר ישירות למערכות לוגיות מודרניות במתח נמוך ללא צורך במסילות חשמל נוספות.

יצירת מתח משאבת טעינה פנימית

משאבת מטען פנימית יוצרת את המתח החיובי והשלילי הדרושים לאיתות RS 232.קבלים חיצוניים המחוברים לפינים ייעודיים מסייעים למעגל ביצירת רמות מתח יציבות בממשק.

ערוצי מקלט מרובים

חמישה ערוצי מקלט עצמאיים מקבלים אותות קלט RS 232 וממירים אותם ליציאות ברמה לוגית.זה מאפשר לנטר ולעבד מספר קווי תקשורת בתוך מעגל משולב אחד.

ארבע יציאות משדר ייעודיות

ארבעה נתיבי משדר ממירים אותות כניסה של רמת לוגיקה לרמות פלט RS 232.יציאות אלו מניעות קווי תקשורת חיצוניים המתחברים ליציאות טוריות או התקני ממשק אחרים.

סובלנות רעשי מקלט

כל ערוץ מקלט כולל היסטרזיס בשלב הקלט.עיצוב זה עוזר לשמור על פלט לוגי יציב כאשר האות הנכנס מכיל רעש חשמלי או מעברים איטיים.

תמיכה בהעברת נתונים עד 116 kbps

המכשיר תומך בקצבי נתונים של עד 116 קילוביט לשנייה.טווח זה מכסה מהירויות תקשורת טוריות נפוצות המשמשות בציוד בקרה וממשקי מחשב.

חבילת הרכבה משטח קומפקטית

המכשיר מסופק באריזת SSOP של 28 לידים.טביעת הרגל הקטנה שלו תומכת בפריסות מעגלים צפופות תוך שמירה על מרווח פינים ברור להרכבה אמינה.

מפרט טכני של ADM560JRS

תכונת מוצר	ערך תכונה
יצרן	Analog Devices, Inc.
מתח - אספקה	3V ~ 3.6V
הקלד	מקלט משדר
חבילת מכשירי ספק	28-SSOP
סדרה	-
היסטרזיס של מקלט	300 mV
פרוטוקול	RS232
חבילה / מארז	28-SSOP (0.209 אינץ', 5.30 מ"מ רוחב)
חבילה	צינור
טמפרטורת הפעלה	0°C ~ 70°C
מספר מנהלי התקנים/מקלטים	4/5
סוג הרכבה	מתקן משטח
דופלקס	מלא
קצב נתונים	116Kbps
מספר מוצר בסיס	ADM560
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
ECCN	EAR99
HTSUS	8542.39.0001

תרשים בלוקים פונקציונלי של ADM560JRS

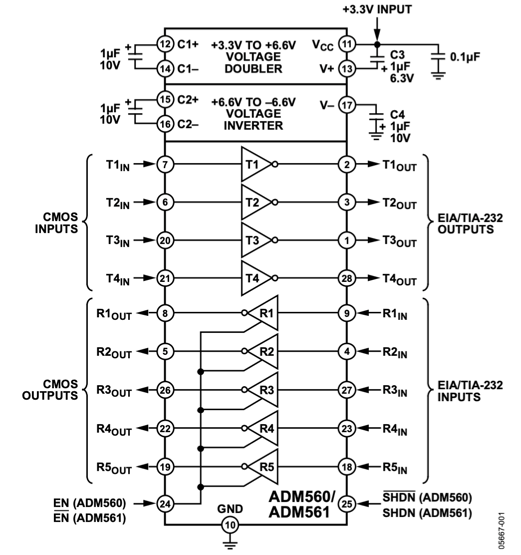

המבנה הפנימי מארגן את ה-ADM560JRS לחלקי ייצור חשמל, משדר ומקלט הממירים אותות לוגיים לרמות RS-232 ובחזרה.שלב משאבת מטען בחלק העליון מייצר מסילות אספקה ​​חיוביות ושליליות מכניסה אחת של +3.3 וולט באמצעות קבלים חיצוניים המחוברים לפינים C1 ו-C2, ומייצרים מתחי V+ ו-V המשמשים את מנהלי הממשק.ארבעה נתיבי משדר מקבלים כניסות CMOS המסומנות T1IN עד T4IN ומניעים את יציאות RS-232 T1OUT עד T4OUT.חמישה נתיבי מקלט מקבלים כניסות RS-232 המסומנות R1IN עד R5IN ומתרגמים אותן ליציאות CMOS R1OUT עד R5OUT.פיני בקרה והתייחסות לרבות EN או SHDN, VCC ו-GND מופיעים בחלק התחתון של הפריסה, מה שמצביע על כך שההתקן מאפשר חיבורי בקרה ומתח תוך קיבוץ של זרימת האות בין לוגיקה CMOS וקווי תקשורת EIA/TIA-232.

יישומים של ADM560JRS

ממשקים טוריים למחשב אישי

ה-ADM560JRS יכול לחבר מעגלים לוגיים במחשבים או בקרים משובצים ליציאות RS 232 טוריות.המשדרים והמקלטים שלו מנהלים המרת רמת האות כך שהלוגיקה הדיגיטלית יכולה לתקשר עם התקנים חיצוניים המשתמשים בקווי תקשורת טוריים סטנדרטיים.

ציוד בקרה תעשייתי

יחידות בקרה בסביבות תעשייתיות מחליפות לרוב נתונים עם חיישנים, בקרים או כלי אבחון באמצעות קישורים טוריים.המכשיר מאפשר למערכות אלו להתממשק עם יציאות תקשורת RS 232 תוך שמירה על הפעלת הלוגיקה הפנימית ברמות מתח נמוכות.

מסופי תקשורת ומודמים

מסופי תקשורת רבים ומערכות מבוססות מודם מסתמכים על איתות RS 232 בין מעגלי עיבוד וציוד תקשורת חיצוני.המכשיר מטפל בתרגום אותות בין מעגלים לוגיים לבין הממשק הטורי המשמש את המערכות הללו.

מכשירי ניטור ואבחון רפואיים

מכשירים רפואיים מחליפים לפעמים נתוני תצורה או תוצאות מדידה באמצעות חיבורים טוריים.ה-ADM560JRS מספק המרת אותות יציבה המאפשרת לציוד רפואי מבוסס מיקרו-בקר לתקשר עם מחשבים חיצוניים או מקליט נתונים.

ציוד רישום נתונים נייד

מערכות ניטור ניידות ומכשירי כף יד עשויים להשתמש בקישורים טוריים כדי להעביר מדידות מאוחסנות להתקנים אחרים.ההתקן מאפשר למערכות אלו המופעלות על ידי סוללות לשמור על תקשורת RS 232 אמינה תוך הפעלה מאספקת מתח נמוך.

מערכות משובצות עם קישורים טוריים מדור קודם

מערכות בקרה משובצות המשמשות באוטומציה או בדיקות לעיתים קרובות מקיימות אינטראקציה עם ציוד ישן יותר המתקשר דרך RS 232. ה-ADM560JRS מאפשר למעגלים דיגיטליים מודרניים לשמור על תאימות עם ממשקי תקשורת טוריים מבוססים אלה.

מידות מתאר של ADM560JRS

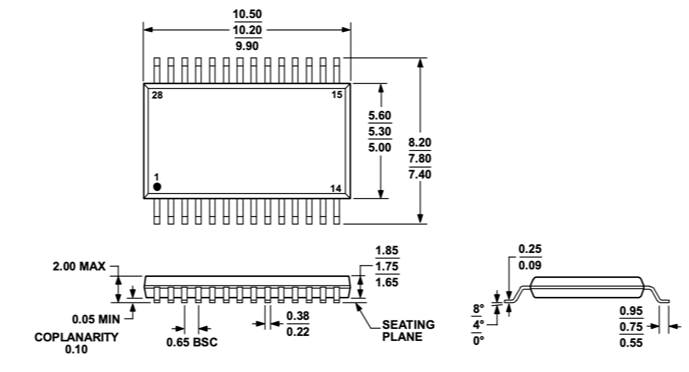

פריסת החבילה הפיזית מציגה את חבילת המתאר הקטנה של 28 עופרת כיווץ המשמשת ל-ADM560JRS עם מידות המבוטאות במילימטרים.התצוגה העליונה מציינת את הגוף המלבני עם מובילים מסודרים לאורך שני הצדדים הארוכים ומספור סיכות שמתחיל בפינה המסומנת בנקודה.אורך הגוף נע בין 9.90 מ"מ ל-10.50 מ"מ ורוחב הגוף נע בין 5.00 מ"מ ל-5.60 מ"מ, בעוד שהטווח הכולל כולל מובילים משתרע על כ-7.40 מ"מ עד 8.20 מ"מ.גובה העופרת מוגדר כ-0.65 מ"מ בין פינים סמוכים, התומך בהרכבה קומפקטית על פני השטח.פרופילי צד וקצה מראים את מישור הישיבה, זווית כיפוף העופרת וסובלנות קו-מפלסיות, עם גובה האריזה המרבי קרוב ל-2.00 מ"מ.מדידות נוספות מגדירות את רוחב העופרת, עובי העופרת והארכת המסוף כדי להבטיח תאימות לדפוסי קרקע סטנדרטיים של SSOP שהוגדרו על ידי JEDEC MO-150-AH.

יתרונות וחסרונות של ADM560JRS

יתרונות

• מספק מנהלי התקנים ומקלטים מרובים בהתקן משולב יחיד, ומפחית את ספירת הרכיבים

• פעולת מתח אספקה נמוכה המתאימה למערכות מודרניות בעלות הספק נמוך

• משאבת טעינה משולבת מבטלת את הצורך במתחי אספקה חיצוניים ±RS-232

• היסטרזיס של מקלט משפר את האמינות בסביבות רועשות חשמלית

• חבילה קומפקטית לתלייה משטחית עוזרת למזער את השימוש בחלל הלוח

• תומך בתקשורת RS-232 סטנדרטית מה שהופך אותו לתואם נרחב להתקנים טוריים

• צריכת חשמל נמוכה המתאימה לציוד המופעל באמצעות סוללות

חסרונות

• קצב נתונים מרבי מוגבל ל-116 kbps, שהוא איטי יותר בהשוואה לממשקים מודרניים במהירות גבוהה

• טווח טמפרטורת ההפעלה מוגבל לדרגה מסחרית (0°C עד 70°C)

• דורש קבלים חיצוניים להפעלת משאבת הטעינה

• תוכנן במיוחד עבור RS-232, הנחשב לתקן תקשורת מדור קודם

• המוצר מיושן ואינו עוד בייצור פעיל

חלופות ADM560JRS

מספר חלק	יצרן	תכונות מפתח	השתמש במקרה/הערות
ADM560JRSZ	Analog Devices Inc.	ארוז בפורמט 196-LFBGA המיועד למכלולים אלקטרוניים קומפקטיים בצפיפות גבוהה.הוא תומך בהתקנה על פני השטח ובפעולה אמינה על פני טווח טמפרטורות תעשייתי רחב מ-40°C עד 85°C, עוזר לשמור על ביצועים יציבים במעגלים תובעניים.	משמש במערכות אלקטרוניות מתקדמות הדורשות אריזה קומפקטית וביצועים אמינים.מתאים לעיצובים תעשייתיים ומשובצים שבהם חשובים תפעול יציב ושימוש יעיל בחלל הלוח.
ADM560JRS-REEL	Analog Devices Inc.	מסופק באריזה של 16 PDIP המיועדת להרכבה דרך חור.סגנון החבילה מאפשר התקנה פשוטה וטיפול קל במהלך הרכבה או בדיקה.הוא פועל בטווח טמפרטורות מסחרי טיפוסי של 0°C עד 70°C.	בשימוש נפוץ בלוחות פיתוח, אבות טיפוס או ציוד המשתמשים ברכיבים דרך חור.פורמט DIP גם הופך את פתרון הבעיות, ההחלפה וההרכבה הידנית לפשוטים יותר.
ADM560JR	Analog Devices Inc.	עטוף באריזה קומפקטית 64-VQFN עם רפידה תרמית חשופה.תוכנן להרכבה על פני השטח, הוא תומך בפעולה אמינה מ-40°C עד 85°C תוך שיפור פיזור החום והארקה חשמלית.	מתאים היטב למערכות משובצות מודרניות ואלקטרוניקה תעשייתית שבהן נדרשים גודל קומפקטי וניהול תרמי יעיל.משמש לעתים קרובות בעיצובי מעגלים בצפיפות גבוהה.

אודות Analog Devices, Inc.

Analog Devices, Inc. היא חברת מוליכים למחצה המפתחת מעגלים משולבים המשמשים לעיבוד אותות, המרת נתונים ותקשורת ממשק.החברה, שנוסדה בשנת 1965 ומרכזה בארצות הברית, מתמקדת בטכנולוגיות עיבוד אותות אנלוגיים, מעורבים ודיגיטליים.מוצריה נמצאים בשימוש נרחב במערכות תעשייתיות, ציוד תקשורת, מכשירי בריאות, אלקטרוניקה לרכב ומכשירי צריכה.הפורטפוליו של החברה כולל מגברים, ממירי נתונים, מעגלי ממשק, התקני ניהול צריכת חשמל ורכיבי עיבוד אותות המיועדים למערכות אלקטרוניות הדורשות טיפול באותות מדויק ואמין.

מסקנה

ה-ADM560JRS נועד לטפל בתקשורת טורית בין מעגלים לוגיים והתקני RS232.אתה מקבל ארבעה משדרים וחמישה מקלטים בחבילה אחת, מה שמאפשר לנהל מספר קווי אות בו זמנית.משאבת המטען הפנימית שלו יוצרת את מתחי הממשק הנדרשים מאספקת מתח נמוך יחידה.חבילת ה-SSOP הקומפקטית עוזרת לשמור על פריסות מעגל קטנות ומאורגנת.אתה יכול ליישם את ההתקן במערכות בקרה, ממשקי מחשב וציוד תקשורת המסתמכים על חילופי נתונים RS232.עם המבנה המשולב שלו, הוא מפחית את הצורך ברכיבי ממשק נוספים.
