הבנת כוח תגובתי ונראה לכאורה במעגלי AC

כשאתה שומע את המילה "כוח" בחשמל, אתה עשוי לחשוב שזה רק דבר אחד - אבל במערכות AC (זרם חילופין), יש למעשה שלושה סוגים שונים של כוח: נכון, תגובתי וניתן לעין.כל אחד ממלא תפקיד באופן בו האנרגיה עוברת במעגל.כוח אמיתי הוא האנרגיה שעושה למעשה משהו שימושי, כמו תאורת נורה.כוח תגובתי לא מתרגל אך עדיין זורם במערכת.כוח לכאורה הוא סך הכל של שניהם.מאמר זה מפרק את המשמעות של כל סוג, כיצד הם נמדדים ואיך הם משפיעים על מעגלים יומיומיים.בסוף, תהיה לך תמונה ברורה של איך כוח באמת עובד במערכות AC.

קָטָלוֹג

איור 1. כוח נכון, תגובתי וכאלה לכאורה

מה הכוח המגיב?

אנחנו יודעים את זה כוח תגובתי מגיע מרכיבים כמו משרנים וקבלים.חלקים אלה לא משתמשים בפועל באנרגיה כמו שנגן.ובכל זאת, הם צייר זרם ולגרום א ירידת מתח, מה שיכול לגרום לזה להיראות כאילו הם משתמשים בכוח כאשר הם לא.כאן מתחיל הבלבול.

סוג זה של כוח שזורם קדימה ואחורה, מבלי להשתמש בו, נקרא כוח תגובתיוזה לא עושה עבודה אמיתית במעגל, אבל זה כן ממלא חלק באופן מתנהג המערכת.מכיוון שזה לא מייצר אנרגיה בפועל, זה מכונה לפעמים "כוח פנטום".

כוח תגובתי נמדד ביחידה מיוחדת הנקראת Volt-Amps-Reactive (var). בניגוד לכוח רגיל, שנמדד בוואטס, VARS רק אומרים לך כמה כוח מסתובב במערכת מבלי שנצרך.

לעתים קרובות תראה כוח תגובתי המיוצג על ידי המכתב שו זו לא הבחירה האינטואיטיבית ביותר, אבל זה הסמל המשמש על פני הלוח.אז כשרואים ש, חשוב על האנרגיה שמסתובבת במערכת אבל לא ממש מתרגלת.

מה הכוח האמיתי?

כוח אמיתי הוא החלק של הכוח החשמלי שהוא בעצם מְשׁוּמָשׁ על ידי מכשיר לעשות עבודה.זו האנרגיה שמדליקה את האורות שלך, מעצבת את הטלוויזיה שלך או טוענת את הטלפון שלך.בניגוד לכוח תגובתי, כוח אמיתי לא רק נע קדימה ואחורה - הוא מְאוּכָּל והפך לדברים כמו אור, חום או תנועה.

בכל מעגל, נגדים הם הרכיבים המשתמשים בכוח זה.הם הופכים אנרגיה חשמלית לחום או לצורות שימושיות אחרות, תלוי במכשיר.לכן, אם אתה תוהה לאן באמת הולך החשמל, זה כוח אמיתי שמראה לך.

כוח מסוג זה נמדד ב וואטס, שהיא היחידה הנפוצה והמוכרת ביותר כשמדברים על חשמל.תראה את זה מסמל על ידי האות עמ 'ולכן, בכל פעם שאתה רואה "P" בתרשים מעגל או בפורמולה, חשוב על זה כ- כוח אמיתי בו נעשה שימוש לעשות משהו.

כוח אמיתי הוא הפשוט ביותר מבין שלושת סוגי הכוח מכיוון שהוא זה שאתה משלם ישירות עבורו וזה עושה את העבודה בפועל במערכת החשמל שלך.

מה הכוח לכאורה?

כוח לכאורה היא כמו התמונה הכוללת של הכוח הזורם במעגל.זה כולל גם את נָכוֹן כּוֹחַ (הכוח שעושה את העבודה בפועל) ואת כוח תגובתי (הכוח שפשוט נע קדימה ואחורה).חשבו על זה כשילוב של כל מה שקורה עם המתח והזרם, גם אם לא משתמשים בו.

מה שמייחד את הכוח הנראה למיוחד הוא שזה פשוט ה תוצר של מתח וזרם במעגל - אין צורך לדאוג מהזווית או ההבדל שלב ביניהם.זוהי דרך רחבה למדידת כוח שאינה מפרידה את מה שמועיל למה שלא, אבל זה נותן לך מושג שלם לגבי כמה פעילות חשמלית מתרחשת.

כוח לכאורה נמדד ב Volt-Amps (VA) , לא וואטס.תראה את זה מיוצג עם הסמל S. אז כשאתה רואה "S" בנוסחת כוח, הוא מתייחס ל כוח מוחלט זורם במערכת - גם החלק המשמש וגם את החלק שפשוט מסתובב.

למרות שזה לא אומר לך כמה כוח משמש באופן שימושי, כוח לכאורה עדיין חשוב, במיוחד כאשר גודל ציוד כמו גנרטורים או שנאים.זה עוזר להבטיח שהמערכת יכולה להתמודד עם כל האנרגיה החשמלית העוברת, לא רק החלק המשמשו

כיצד לחשב את הכוח המגיב, האמיתי או לכאורה?

כשמדובר בביצוע כמה כוח זורם במעגל, לכל סוג של כוח יש דרך משלו לחשב - וכל אחד תלוי בחלקים שונים במעגל.

כוח אמיתי תלוי בחלקי המעגל שמשתמשים בפועל באנרגיה - בעיקר נגדים (r)ו אלה הרכיבים שהופכים חשמל לחום או לעבוד.לכן, אם אתה מחשב כוח אמיתי, אתה בוחן כמה אנרגיה באמת משתמשים במעגל.

כוח תגובתי מגיע מה אלמנטים תגוביים כמו משרנים וקבלים.רכיבים אלה אינם צורכים אנרגיה אך עדיין משפיעים על זרימת הזרם.הכוח הזה לא נעלם;זה פשוט נע קדימה ואחורה במעגל.

כוח לכאורה לוקח הכל בחשבון ותלוי ב עכבה מוחלטת (z) של המעגל - הכולל התנגדות ותגובה כאחד.זו התמונה הכוללת של הכוח הנע במערכת.

דבר חשוב שיש לזכור: כשאתה עושה את המתמטיקה עבור כל אחד מאלה, אתה צריך להשתמש ב גודל קוטב של כמויות כמו מתח, זרם או עכבה.זה אומר שאתה עובד עם הגדלים המוחלטים שלהם - ולא רק החלקים האמיתיים או הדמיוניים.לדוגמה, אם אתה משתמש בזרם בחישוב שלך, אתה זקוק ל גודל מלא של הנוכחי, לא רק חלק אחד ממנו.

אז אם אתה מחשב כוח אמיתי באמצעות זרם והתנגדות, השתמש בעוצמה המלאה של הזרם.אם אתה מוצא כוח לכאורה באמצעות מתח ועכבה, השתמש בערכים המלאים לשניהם, בצורה קוטבית.זה שומר על התוצאות שלך מדויקות ומשמעותיות.

המשוואות המשתמשות בכמויות סקלריות

כשאתה עובד עם כוח במעגלי AC, יש כמה משוואות פשוטות שעוזרות לך להבין כוח אמיתי, כוח תגובתי וכוח לכאורהונוסחאות אלה משתמשות סקלר כמויותמה שאומר שרק אתה משתמש במספרים רגילים - לא מורכבים עם חלקים אמיתיים ודמיוניים.

לכל סוג של כוח יש נוסחאות משלו, המבוססות על מה שהכוח קשור אליו. כוח אמיתי קשור אליו התנגדות (R)- ותמצא שתי משוואות שונות שעוזרות לך לחשב זאת בהתאם לאילו ערכים יש לך.באופן דומה, כוח תגובתי מתייחס ל תגובה (x)- ושוב, ישנן שתי נוסחאות לעבוד איתן על סמך הערכים הידועים שלך.

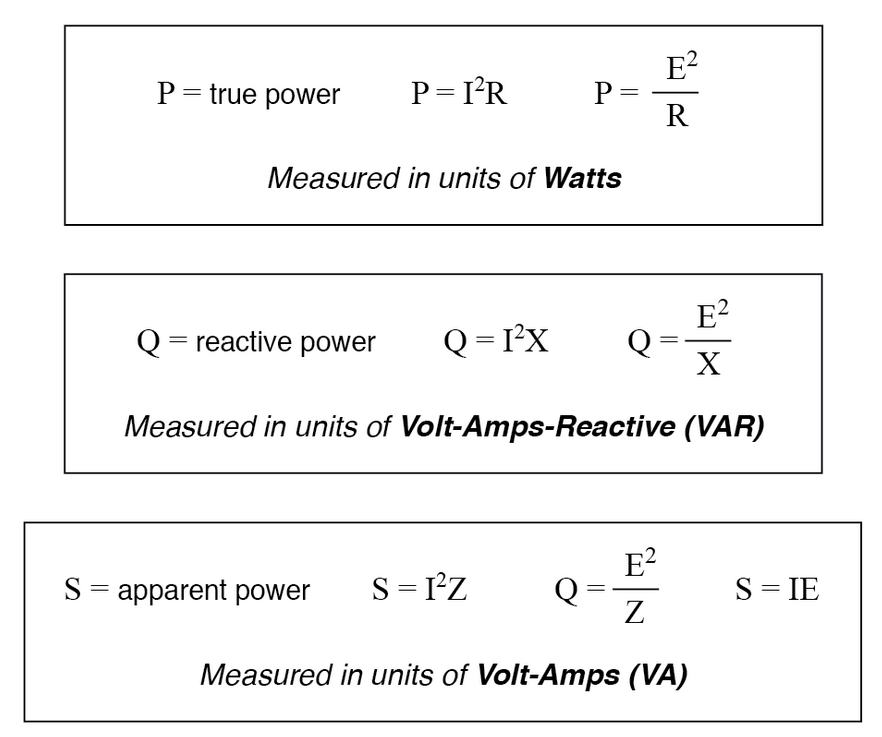

איור 2. משוואות כוח באמצעות כמויות סקלריות להתנגדות, תגובה ועכבה

עֲבוּר כוח לכאורה, שהוא הכוח הכולל במערכת, קיימות שלוש נוסחאות זמינות.אחד הפשוטים והנפוצים ביותר הוא S = vi, שם אתה מכפיל מתח בזרם.אפשרות נוספת כוללת שימוש עכבה (z) אם זה מה שניתן לך.רק זכרו שהנוסחאות הללו משתמשות גם בעוצמות קוטביות, לכן עבדו תמיד עם גודל מלא של הכמות, לא רק חלק אחד מזה.

נוסחאות אלה מקלות על לראות כיצד כל סוג של כוח עובד במעגל.ברגע שאתה יודע ליישם אותם, אתה יכול להשתמש בהם כדי להבין מה קורה במעגלים רק נגדים, רק רכיבים תגוביים, או תערובת של שניהםוהמספרים יעזרו לכם לפרק איזה סוג של כוח עושה עבודה שימושית, מה רק מסתובב וכמה כוח מוחלט המערכת מטפלת.

העומס ההתנגדות בלבד

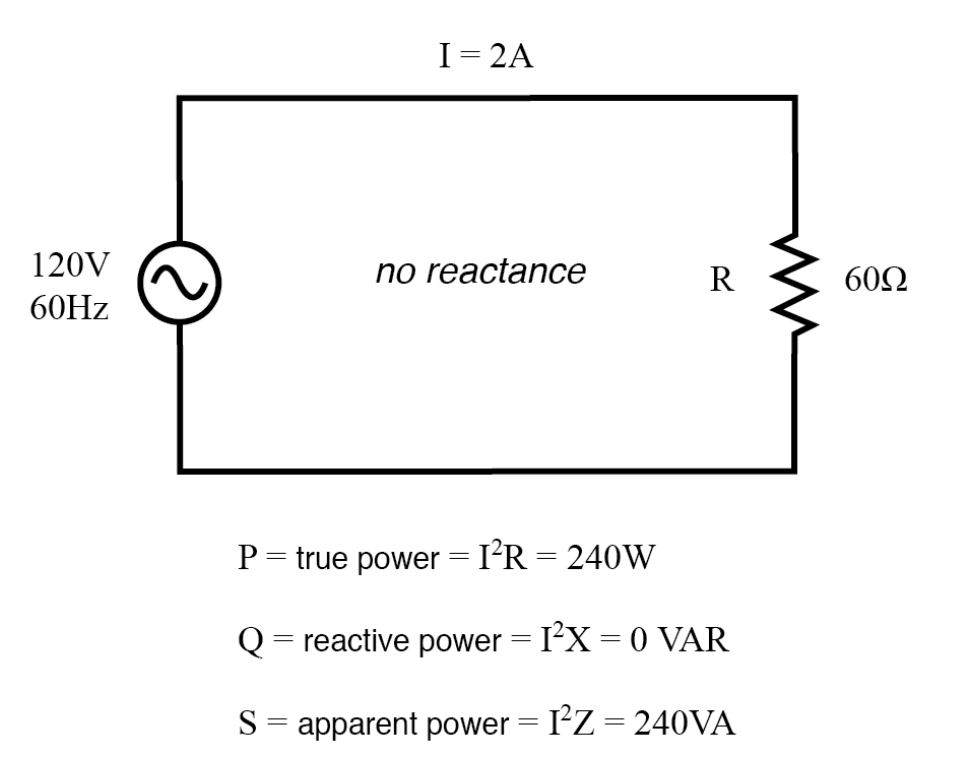

איור 3: כוח אמיתי, כוח תגובתי וכוח לכאורה לעומס התנגדות גרידא

במעגל התנגדות גרידא כמו זה, כל הכוח החשמלי משמש ישירות על ידי הנגד.אין סלילים או קבלים מעורבים, כך שהכוח לא מקפיץ קדימה ואחורה - הוא נספג לחלוטין והפך למשהו שימושי, כמו חום.זה מה שאנחנו מכנים כוח אמיתי, וזה סוג הכוח שבאמת מבצע עבודה.

מכיוון שאין תגובה במעגל - כלומר שום דבר לא מנסה לאחסן ולשחרר אנרגיה - כוח תגובתי הוא אפס לחלוטין.אין שום דבר שגורם לזרם ולמתח ליפול מהצעד זה עם זה, כך שאין כוח שמתנדנד לאחסון ומחוצה לו.הכל פשוט ויעיל.

THE כוח לכאורה כאן מתגלה זהה לכוח האמיתי, מכיוון שלמעגל יש רק התנגדות.כאשר אין מרכיב תגובתי מעורב, אין מה לזרוק את האיזון בין כמה כוח זורם לכמה משתמשים.אז במקרה זה, כל הכוח שנראה שהוא זורם במערכת מועבר למעשה.

העומס המגיב בלבד

איור 3. כוח אמיתי, כוח תגובתי וכוח לכאורה לעומס תגובתי גרידא

במערך זה, למעגל יש עומס תגובתי גרידא, כלומר הוא כולל רק רכיב כמו משרן - ו אין התנגדות בכללובגלל זה, משהו מעניין קורה: המעגל מצייר זרם וכן מטיל מתחאבל זה לא צורך שום כוח אמיתי.

מכיוון שאין נגדי להשתמש באנרגיה, כוח אמיתי הוא אפסואף אחד מהכוח לא מומר לחום או כל צורה אחרת של אנרגיה שימושית - הוא פשוט זורם פנימה ואז נדחף שוב החוצה.

מה שאתה עושה כאן הוא כוח תגובתיוזה סוג הכוח שאינו עובד אך עדיין קיים במעגל.זה נגרם על ידי משרן אחסון אנרגיה בשדה מגנטי ואז להחזיר אותו למקור.כך שלמרות ששום דבר לא "משמש", עדיין יש כוח מסתובב.

THE כוח לכאורה במקרה זה תואם את הכוח המגיב.הסיבה לכך היא במעגל תגובתי גרידא, כל הכוח מגיב - אין חלק ממנו משמש.אז הכוח הכולל הנע במערכת הוא רק הסוג המגיב.

מעגל מסוג זה עוזר לך לראות בבירור כיצד רכיבים תגוביים יכול להשפיע על הזרם והמתח מבלי לצרוך אנרגיה בפועל.זו דוגמה טובה לאופן בו כוח יכול להיות נוכח במערכת, אבל לא תמיד עושה עבודה שימושיתו

העומס ההתנגדות והתגובה

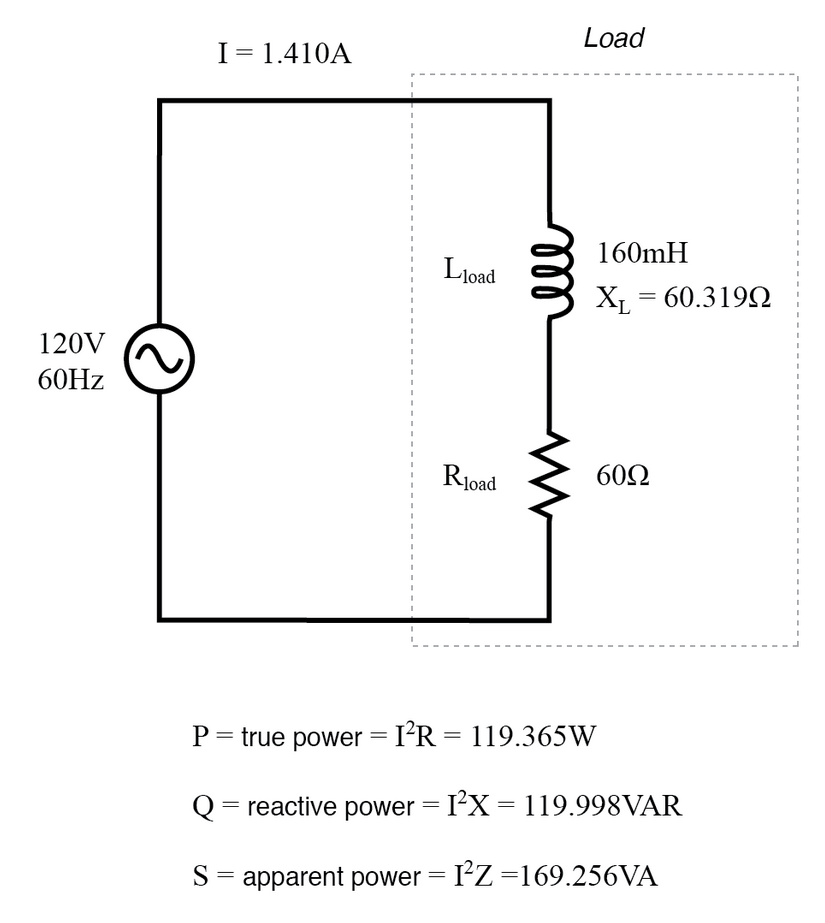

איור 4. כוח אמיתי, כוח תגובתי וכוח לכאורה לעומס התנגדות/תגובתי

מעגל זה כולל את שני א נַגָד ו מַשׁרָן, מה שאומר שיש לו שילוב של התנגדות וכן תְגוּבָתִי אלמנטים.מערך זה מעניק לך מבט מציאותי יותר כיצד כוח מתנהג ברוב מעגלי ה- AC, מכיוון שעומסים בחיים האמיתיים כוללים לעתים קרובות את שניהם.

במקרה זה, חלק מהכוח משמש את הנגד - זה שלך כוח אמיתיוזה החלק שעושה למעשה עבודה שימושית, כמו יצירת חום או הפעלת מכשיר.במקביל, המשרן גורם כוח תגובתי, הזורם לשדה המגנטי ואז שוב החוצה.זה לא מתרגל אך עדיין משפיע על האופן בו המערכת פועלת.

יחד, שני המרכיבים הללו - התנגדות ותגובה - יוצרים התנגדות מוחלטת לזרם, המכונה עַכָּבָּהוהכוח הכולל הזורם במעגל הוא כוח לכאורהוזה משקף את השילוב של הכוח האמיתי והתגובתי.

מכיוון ששני סוגי האלמנטים קיימים, הכוח לכאורה הוא גדול יותר משני נכון אוֹ כוח תגובתי בלבדוזה כמו לשלב הן את האנרגיה המשמשת וגם את האנרגיה המאוחסנת באופן זמני.איזון זה נפוץ במערכות AC, וזו הסיבה שהבנת כל שלושת סוגי הכוח עוזרת לך לנהל טוב יותר ולגודל את הציוד החשמלי שלך.

משולש הכוח

THE משולש כוח היא דרך פשוטה להבין כיצד שלושת סוגי הכוח - כוח אמיתי, כוח תגובתי וכוח לכאורה - כולם משתלבים זה בזה במעגל AC.במקום לחשוב עליהם בנפרד, המשולש מאפשר לך דמיינו את מערכת היחסים שלהם בעזרת צורה של משולש זווית ימין.

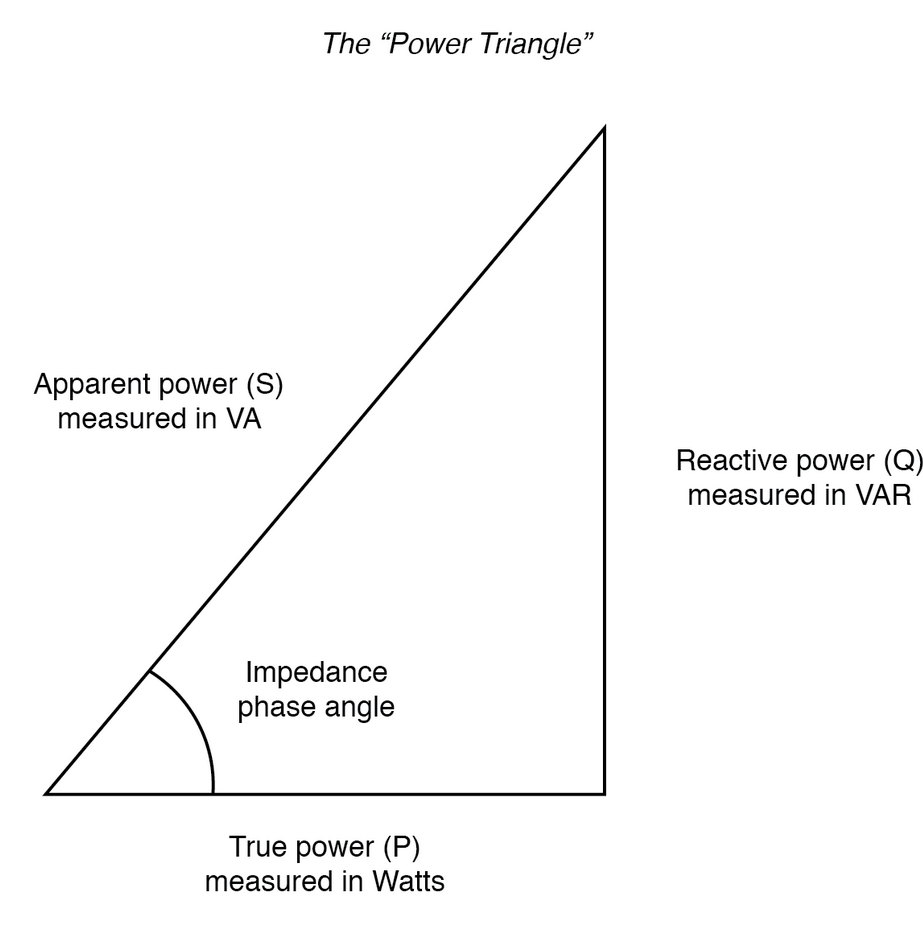

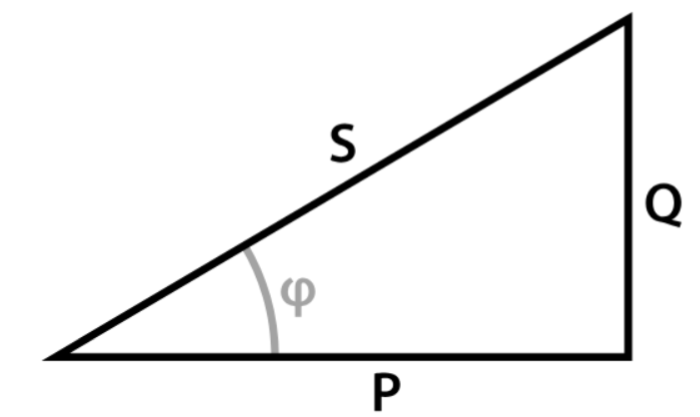

איור 5. משולש כוח הנוגע לכוח לכאורה לכוח אמיתי וכוח תגובתי

במשולש זה, כוח אמיתי מוצג לאורך הצד האופקי.זה הכוח המשמש לביצוע עבודה אמיתית, שנמדד בוואטס.THE כוח תגובתי נמצא בצד האנכי - החלק שנע קדימה ואחורה אך אינו נצרך, נמדד ב- VARs.הצד האלכסוני הוא כוח לכאורה, נמדד במגפי וולט (VA).זהו הכוח הכולל הזורם במערכת, המשלב הן את החלקים המשומשים והן בשימוש.

בפינה התחתונה, יש זָוִית - זה נקרא ה- זווית שלב עכבהוזה מראה את ההבדל בתזמון בין זרם למתח בגלל הרכיבים המגיבים במעגל.

על ידי שימוש בטריגונומטריה פשוטה, אתה יכול לחשב כל צד של המשולש אם אתה מכיר את השניים האחרים, או אפילו רק צד אחד ואת הזווית.זה הופך את משולש הכוח לכלי מועיל באמת כשאתה עובד עם מערכות AC - זה נותן לך תמונה ברורה של פיצול הכוח וכיצד כל חלק משפיע על הזרימה הכוללת.

מַסְקָנָה
