כיצד לקרוא קוד צבע נגד?

מאמר זה בוחן את התהליך הקפדני של קריאת קודי הנגד, מיומנות המגדילה את הדיוק של תכנון המעגלים, מקלה על תיקונים ותחזוקה ומבטיחה סטנדרטים באיכות גבוהה.קידוד צבע נגד, מערכת המשתמשת בלהקות צבע כדי להציג ערכי נגדים, הוא כלי חשוב עבור היתרונות והתחביבים האלקטרוניים.על ידי להבין את הצבעים הללו, העומדים על מספרים, מכפילים, סובלנות ושינויי טמפרטורה, אנשים יכולים לוודא שמכשירים אלקטרוניים יעבדו כראוי, מגאדג'טים פשוטים למכונות מורכבות.

קָטָלוֹג

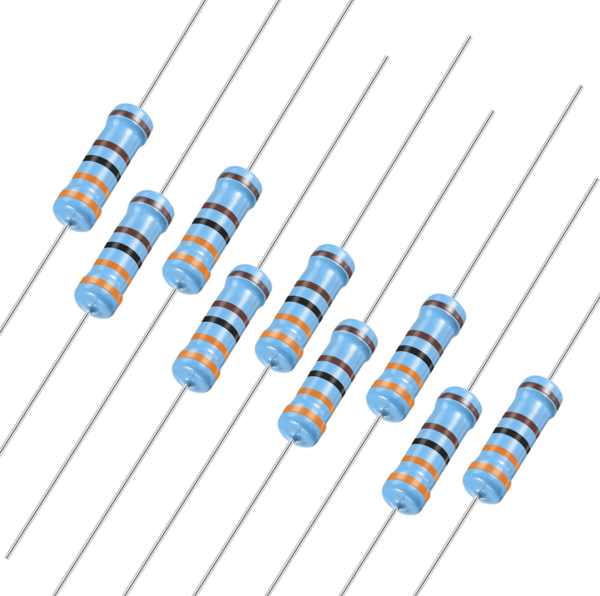

איור 1: נגדים

חשיבות קריאת קודי הנגד

שימוש בנגדים שגויים יכול לגרום למעגל לעבוד בצורה לא טובה או אפילו לגרום נזק.הידיעה כיצד לקרוא קודים אלה מבטיחה להשתמש בנגדים הנכונים, תוך שמירה על המעגל פונקציונלי ובטוח.

עבור תלמידים ומתחילים, למידה לקרוא קודי נגדים היא מיומנות בסיסית.זה מלמד את היסודות של בניית מעגלים וכיצד ערכי רכיבים שונים משפיעים על התנהגות המעגלים, ומעניקים בסיס חזק באלקטרוניקה.

זיהוי להקות הצבעים

איור 2: נגדים להקות צבע

למוגטים בדרך כלל יש ארבע או חמש להקות צבעוניות.הנה המשמעות של להקות הצבעים השונות על נגדי.

שתי להקות ראשונות: להקות אלה מראות את המספרים העיקריים של ערך הנגד.כל צבע מייצג מספר בין 0 ל 9.

להקה שלישית: להקה זו אומרת לך כמה אפסים להוסיף למספרים העיקריים.

להקה רביעית: להקה זו מראה עד כמה ההתנגדות בפועל יכולה להשתנות מהערך המוצהר.

הלהקה החמישית (אם קיימת): להקה זו יכולה להיות שני דברים, סובלנות מעודנת ומקדם טמפרטורה.

הערכים של הלהקות הצבעוניות

מספרים עיקריים (ספרות משמעותיות)

שתי הלהקות הראשונות הן המספרים העיקריים של ערך הנגד.כל צבע מייצג מספר:

צֶבַע	עֵרֶך
שָׁחוֹר	0
חוּם	1
אָדוֹם	2
כָּתוֹם	3
צָהוֹב	4
יָרוֹק	5
כְּחוֹל	6
סָגוֹל	7
אָפוֹר	8
לָבָן	9

טבלה 1: צבעי נגד וערכים

מַכפִּיל

צֶבַע	עֵרֶך
שָׁחוֹר	× 1
חוּם	× 10
אָדוֹם	× 100
כָּתוֹם	× 1,000
צָהוֹב	× 10,000
יָרוֹק	× 100,000
כְּחוֹל	× 1,000,000
זָהָב	× 0.1
כֶּסֶף	× 0.01

טבלה 2: צבעי נגד ומכפיל ערך

סוֹבלָנוּת

צֶבַע	עֵרֶך
חוּם	± 1%
אָדוֹם	± 2%
יָרוֹק	± 0.5%
כְּחוֹל	± 0.25%
סָגוֹל	± 0.1%
אָפוֹר	± 0.05%
זָהָב	± 5%
כֶּסֶף	± 10%
אין להקה	± 20%

טבלה 3: צבעי נגד וערכי סובלנות

טבלת הפניה מהירה

צֶבַע	סִפְרָה	מַכפִּיל	סוֹבלָנוּת
שָׁחוֹר	0	1	N/a
חוּם	1	10	± 1%
אָדוֹם	2	100	± 2%
כָּתוֹם	3	1,000	N/a
צָהוֹב	4	10,000	N/a
יָרוֹק	5	100,000	± 0.5%
כְּחוֹל	6	1,000,000	± 0.25%
סָגוֹל	7	N/a	± 0.1%
אָפוֹר	8	N/a	± 0.05%
לָבָן	9	N/a	N/a
זָהָב	N/a	0.1	± 5%
כֶּסֶף	N/a	0.01	± 10%

טבלה 4: ערכי הלהקות הצבעוניות

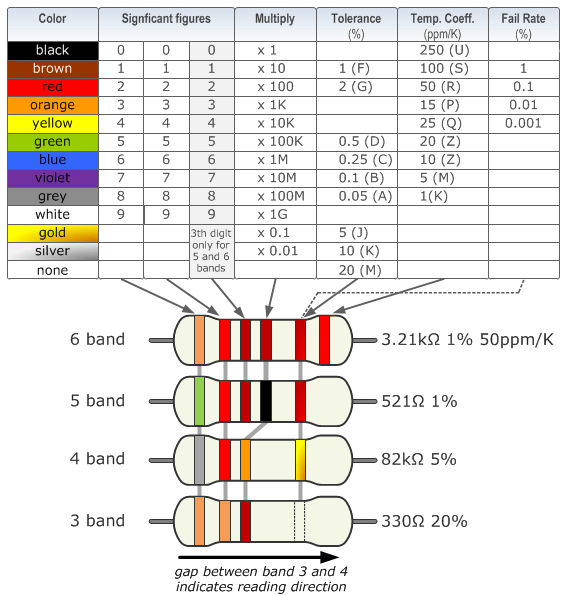

תרשים קוד צבע נגן

איור 3: תרשים קוד צבע נגן

קוד צבע נגדי 6-פס

קוד הצבע הנגד בן 6 הפסים מדויק יותר ממערכות 3 הלהקות הפשוטות יותר ו -4 פס.הוא משתמש בשלוש הלהקות הראשונות לספרות משמעותיות ובלהקות הנותרים למכפיל, סובלנות ומקדם הטמפרטורה.להלן מדריך קל לקריאת קודים אלה ולחישוב ההתנגדות:

התבונן בצבעים של שלוש הלהקות הראשונות והשתמש בתרשים קוד צבע נגד כדי למצוא את הערכים המספריים שלהם;

בדוק את הצבע של הלהקה הרביעית כדי למצוא את המכפיל, שאומר לך כמה אפסים להוסיף לספרות;

אתה יכול לחשב התנגדות באמצעות נוסחה זו:

התנגדות (ω) = (ספרה 1 × 100 + ספרה שנייה × 10 + ספרה 3) × מכפיל

הלהקה החמישית (סובלנות): מראה את הדיוק של ערך הנגד, ומצביע על כמה הוא עשוי להשתנות מהערך המוצהר;

הלהקה השישית (מקדם טמפרטורה): מראה כמה ההתנגדות משתנה עם הטמפרטורה.

דוּגמָה

בואו נשתמש בנגד בן 6 פסים עם רצף הצבעים הבא: ירוק, כחול, שחור, כתום, סגול, אדום.

איור 4: נגדי 6-להקות

צֶבַע	1רְחוֹב לְהִתְאַגֵד	2nd לְהִתְאַגֵד	3RD לְהִתְאַגֵד	4ה מכפיל להקות	5ה סובלנות להקה	6ה טמפ 'להקה.מקף.
שָׁחוֹר	0	0	0	× 1	-	-
חוּם	1	1	1	× 10	± 1%	100ppm/k
אָדוֹם	2	2	2	× 100	± 2%	50ppm/k
כָּתוֹם	3	3	3	× 1,000	-	15ppm/k
צָהוֹב	4	4	4	× 10,000	-	25ppm/k
יָרוֹק	5	5	5	× 100,000	± 0.5%	-
כְּחוֹל	6	6	6	× 1,000,000	± 0.25%	10ppm/k
סָגוֹל	7	7	7	× 10,000,000	± 0.10%	5ppm/k
אָפוֹר	8	8	8	× 100,000,000	± 0.05%	-
לָבָן	9	9	9	× 1G	-	-
זָהָב				× 0.1	± 5%	-
כֶּסֶף				× 0.01	± 10%	-

כל צבע על נגדי תואם למספר ספציפי.לדוגמה שלנו, בואו נשקול את להקות הצבעים הבאות:

ירוק: 5

כחול: 6

שחור: 0

כתום (מכפיל): x1,000

סגול (סובלנות): ± 0.1%

אדום (מקדם טמפרטורה): 50 עמודים לדקה/מעלות צלזיוס

שלושת הצבעים הראשונים מייצגים ספרות משמעותיות.שלב ספרות אלה ליצירת מספר:

ירוק (5)

כחול (6)

שחור (0)

בשילוב אלה אנו מקבלים את המספר 560.

בשלב הבא, החל את המכפיל מלהקת הצבעים הרביעית.במקרה זה, כתום מציין מכפיל של 1,000.הכפל את הספרות המשמעותיות המשולבות (560) על ידי מכפיל זה:

560 × 1,000 = 560,000

אז, ערך ההתנגדות הוא 560,000 אוהם או 560 קילו.

סובלנות מציינת עד כמה ההתנגדות בפועל יכולה להשתנות מהערך הנומינלי.פס הצבעים החמישי, סגול, מסמל סובלנות של ± 0.1%.המשמעות היא שההתנגדות בפועל של הנגד יכולה להשתנות ב- ± 0.1% מ- 560,000 אוהם.

560,000 × 0.001 = 560

560,000 ± 560

אז ההתנגדות יכולה לנוע בין 559,440 Ω ל 560,560 Ω.

פס הצבע השישי, אדום, מייצג את מקדם הטמפרטורה, שהוא 50 עמודים לדקה/מעלות צלזיוס.המשמעות היא שההתנגדות משתנה ב -50 חלקים למיליון לכל מעלות צלזיוס.

להלן המפרט המלא עבור הנגד שלנו:

• התנגדות: 560,000 Ω (או 560 קילו)

• סובלנות: ± 0.1%

• מקדם טמפרטורה: 50 עמודים לדקה/מעלות צלזיוס

קוד צבע נגדי 5-band

אתה יכול לפענח בקלות כל נגדי 5-להקות ולקבוע במדויק את ערך ההתנגדות שלו על ידי ביצוע שלבים אלה:

התחל על ידי התבוננות בשלוש להקות הצבעים הראשונות על הנגד.להקות אלה מייצגות את הספרות המשמעותיות של ערך ההתנגדות.השתמש בתרשים קוד צבע נגד כדי להתאים לכל צבע למספר המתאים שלו;

מצא את צבע הלהקה הרביעית.להקה זו מציינת את המכפיל, המספר לך כמה אפסים להוסיף למספר שנוצר על ידי שלוש הלהקות הראשונות.במילים אחרות, זה מראה את העוצמה של עשרה שאתה צריך להכפיל על ידי;

בשלב הבא השתמש בנוסחה זו כדי למצוא את ההתנגדות הכוללת:

התנגדות (ω) = (ערך ספרות 1 × 100 + ערך ספרתי שני × 10 + ערך ספרד 3) × מכפיל

זה משלב את הערכים משלושת הלהקות הראשונות ומכפיל אותם בערך הלהקה הרביעית כדי לקבל את ההתנגדות באוהם (Ω);

לבסוף, התבונן בצבע הלהקה החמישית.להקה זו מציינת את הסובלנות, או עד כמה מדויק ערך ההתנגדות של הנגד.זה אומר לך את האחוז שבאמצעותו ההתנגדות בפועל יכולה להשתנות מהערך המחושב.

דוּגמָה

בואו נשתמש בנגד בן 5 פסים עם רצף הצבעים הבא: צהוב, לבן, לבן, שחור וחום.

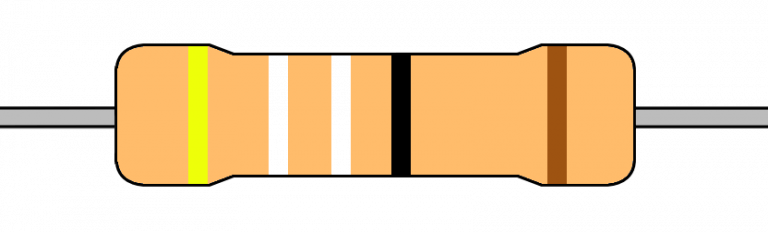

איור 5: נגן 5-להקה

צֶבַע	1רְחוֹב לְהִתְאַגֵד	2nd לְהִתְאַגֵד	3RD לְהִתְאַגֵד	4ה מכפיל להקות	5ה סובלנות להקה
שָׁחוֹר	0	0	0	× 1
חוּם	1	1	1	× 10	± 1%
אָדוֹם	2	2	2	× 100	± 2%
כָּתוֹם	3	3	3	× 1,000
צָהוֹב	4	4	4	× 10,000
יָרוֹק	5	5	5	× 100,000	± 0.5%
כְּחוֹל	6	6	6	× 1,000,000	± 0.25%
סָגוֹל	7	7	7	× 10,000,000	± 0.10%
אָפוֹר	8	8	8	× 100,000,000	± 0.05%
לָבָן	9	9	9	× 1G
זָהָב				× 0.1	± 5%
כֶּסֶף				× 0.01	± 10%

טבלה 6: קוד צבע נגד 5-band

ראשית, זהה את ערכי קוד הצבע עבור כל להקה.

הלהקה הראשונה (צהוב): 4

להקה שנייה (לבן): 9

להקה שלישית (לבן): 9

רצועה רביעית (שחור): מכפיל של 1 (מכיוון ששחור תואם מכפיל של 100)

הלהקה החמישית (בראון): סובלנות של 1%.

בשלב הבא, קח את הספרות משלוש הלהקות הראשונות ושלב אותן ליצירת מספר.במקרה זה:

צהוב: 4

לבן: 9

לבן: 9

זה נותן לנו את המספר 499.

כעת, הכפל את המספר הזה לפי הערך המצוין על ידי הלהקה הרביעית.כאן, הלהקה הרביעית שחורה, שמשמעותה מכפיל של 1. אז, החישוב הוא:

התנגדות = 499 × 1 = 499Ω

הלהקה החמישית נותנת לנו את הסובלנות, שבמקרה זה היא 1% (חום).כדי למצוא טווח זה, חשב 1% מ- 499 Ω:

1% מ- 499Ω = 1/100 × 499 = 4.99Ω

כעת, קבע את הטווח האפשרי על ידי הוספת וחיסור של ערך זה מההתנגדות המקורית:

התנגדות מינימלית: 499 Ω - 4.99 Ω = 494.01 Ω

התנגדות מקסימאלית: 499 Ω + 4.99 Ω = 503.99 Ω

לכן, לנגד יכול להיות ערך בין 494.01 Ω ל- 503.99 Ω.

קוד צבע נגד להקה

להבין את ההתנגדות הכוללת של נגדי 4-להקה היא פשוטה אם אתה עוקב אחר הצעדים הפשוטים האלה.

התחל על ידי התבוננות בשתי הלהקות הצבעוניות הראשונות על הנגד.כל צבע מייצג מספר, שתוכלו למצוא בתרשים קוד צבע נגד;

לאחר שיש לך את המספרים האלה, בדוק את הלהקה השלישית כדי למצוא את המכפיל.זה אומר לך כמה אפסים להוסיף לשתי הספרות הראשונות;

השתמש בנוסחה זו:

התנגדות (Ω) = (ערך ספרות 1 x 10 + ערך ספרתי 2) x מכפיל

לבסוף, צבע הלהקה הרביעית מראה את רמת הסובלנות, המספרת לך עד כמה ההתנגדות בפועל יכולה להשתנות מהערך המוצהר.שיטה זו עוזרת לך לחשב את ההתנגדות הכוללת של הנגד במדויק.

דוּגמָה

בואו נשתמש בנגד 4 פסים עם רצף הצבעים הבא: צהוב, סגול, חום וכסף

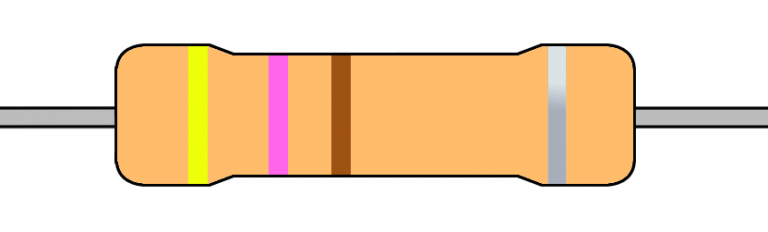

איור 6: נגדי 4-להקות

צֶבַע	1רְחוֹב לְהִתְאַגֵד	2nd לְהִתְאַגֵד	3RD מכפיל להקות	4ה סובלנות להקה
שָׁחוֹר	0	0	× 1
חוּם	1	1	× 10	± 1%
אָדוֹם	2	2	× 100	± 2%
כָּתוֹם	3	3	× 1,000
צָהוֹב	4	4	× 10,000
יָרוֹק	5	5	× 100,000	± 0.5%
כְּחוֹל	6	6	× 1,000,000	± 0.25%
סָגוֹל	7	7	× 10,000,000	± 0.10%
אָפוֹר	8	8	× 100,000,000	± 0.05%
לָבָן	9	9	× 1G
זָהָב	-	-	× 0.1	± 5%
כֶּסֶף	-	-	× 0.01	± 10%

טבלה 7: קוד צבע נגד 4-פס

שתי להקות הצבעים הראשונות על נגדי מצביעות על ערך הבסיס שלה.

הלהקה הראשונה היא צהובה, השווה ל -4. להקה שנייה סגולה, השווה 7.

כאשר אנו מחברים בין שני המספרים האלה, אנו מקבלים 47. אז, ערך הבסיס שלנו הוא 47.

כעת, אנו עוברים ללהקה השלישית, המכפיל, שאומר לנו מה להכפיל את ערך הבסיס שלנו.במקרה שלנו:

בראון מייצג מכפיל של 10.

כעת, אנו מכפילים את ערך הבסיס שלנו של 47 עד 10:

47 × 10 = 470

אז ערך ההתנגדות של הנגד שלנו הוא 470 אוהם.

לבסוף, יש לנו את הלהקה הרביעית, המספרת לנו על הסובלנות - כמה ההתנגדות בפועל יכולה להשתנות מהערך שצוין.

הלהקה הרביעית היא כסף, המייצגת סובלנות של 10%.

המשמעות היא שההתנגדות בפועל יכולה להשתנות ב- ± 10% מהערך הנומינלי.כדי למצוא את טווח הסובלנות, אנו מחשבים 10% מ- 470 אוהם:

470 × 0.10 = 47

אז ההתנגדות בפועל יכולה להיות נמוכה כמו:

470 - 47 = 423 אוהם

או גבוה כמו:

470 + 47 = 517 אוהם

פענחנו את הערך והסובלנות של הנגד שלנו:

• ערך בסיס: 47

• מכפיל: 10

• התנגדות: 470 אוהם

• סובלנות: ± 10% (423 עד 517 אוהם)

קריאת שגיאות וטיפים כדי להימנע מהם

זיהוי שגוי של הצבעים

תאורה לקויה או וריאציות צבעוניות עדינות עלולות לגרום לקריאה שגויה של להקות צבע נגד.וודא שלאזור העבודה שלך יש תאורת LED באיכות גבוהה או נורות אור יום כדי לשפר את נראות הצבע.השתמש בזכוכית מגדלת ללהקות קטנות או מרווחות צמחיות כדי לראות צבעים בצורה ברורה ומדויקת יותר.

סדר קריאה שגוי

קביעת הקצה הנכון כדי להתחיל לקרוא את הנגד ממנו יכולה להיות מבלבלת.התחל מקצה הנגד הקרוב ביותר לקצה או לצד מול פס הסובלנות (בדרך כלל זהב או כסף).אם אין להקת סובלנות, התחל במקום בו הלהקות ארוזות בצפיפות יותר.גישה זו מונעת קריאת הרצף הפוך, שיכול לשנות באופן דרסטי את ערך ההתנגדות.

בלבול בין צבעים דומים

צבעים דומים כמו אדום, כתום, חום או ירוק וכחול יכולים להתבלבל בקלות, במיוחד בתאורה לקויה.תרגול באופן קבוע את רצף קוד הצבע הנגד או שמור על תרשים קוד צבע שימושי כהפניה.כלים דיגיטליים, כגון אפליקציות סלולריות המיועדות לקריאת נגדים, יכולים לספק מנגנון בדיקה כפול כדי להבטיח דיוק ולפצות על זיהוי שגוי בצבע נפוץ.

ההשפעה של עיוור הצבעים

אנשים עם ליקויים בראיית צבע נאבקים בקריאה מדויקת של נגדים מקודדים בצבע.השתמש באפליקציות שנועדו לעזור לאנשים עם עיוורון צבעים על ידי התאמת פלט צבע לבידול טוב יותר.לחלופין, השתמש בכלים אלקטרוניים כמו MultiMeters כדי למדוד ישירות את ערכי הנגד, תוך עקיפה של הצורך בזיהוי צבע והבטחת דיוק ללא קשר ללקות ראייה.

מַסְקָנָה

לימוד מערכת קוד הצבע הנגד הוא יותר מאשר רק להבין מה המשמעות של הלהקות הצבעוניות.זה קשור לוודא שמערכות אלקטרוניות יעבדו היטב ובאמינות בשימושים רבים ושונים.ההסבר המפורט עוזר לאנשים לדעת כיצד למצוא במדויק ערכי נגדים במערכות שונות, כמו מערכות שלוש להקות, ארבע להקות או שש פס.זה גם מדגיש את החשיבות של היזהר בעיצוב ותיקון אלקטרוני.ככל שהטכנולוגיה משתפרת והצורך ברמת הדיוק גדל, היכולת לקרוא בקודים אלה במהירות ונכונה הופכת חשובה יותר.טיפים להימנעות מטעויות נפוצות, כמו קריאת צבע לא נכון או התמודדות עם עיוורון צבעים באמצעות כלים דיגיטליים ותאורה טובה יותר, מראים דרך יסודית להתמודד עם אתגרים בחיים האמיתיים בעבודת האלקטרוניקה.בקיצור, מערכת קוד הצבע הנגד מראה כי קבלת היסודות ימינה מביאה לעבודה נהדרת גם במשימות מורכבות, וודא שמכשירים לא עומדים רק לעמוד, אלא לעלות על תקני הביצועים והאמינות.

שאלות נפוצות [שאלות נפוצות]

1. כיצד לזכור את קוד צבע הנגד?

כדי לזכור ביעילות את קוד צבע הנגד, אתה יכול להשתמש בביטוי המנומוני "BB Roy of Britain הייתה אישה טובה מאוד."כל אות מייצגת צבע המתאים לספרה בין 0 ל 9:

שחור = 0

חום = 1

אדום = 2

כתום = 3

צהוב = 4

ירוק = 5

כחול = 6

סגול = 7

אפור = 8

לבן = 9

מנמונית זו עוזרת לך לזכור את סדר הצבעים והערכים המספריים הנלווים אליהם, ומסייעים בזיהוי נגד מהיר.

2. איך פותרים צבע נגד?

כדי לקבוע את ערך ההתנגדות מלהקות הצבעים של הנגד, בצע את הצעדים הבאים:

זהה את הצבע של כל להקה (ארבע להקות על נגדים נפוצים).

השתמש בשני הצבעים הראשונים כדי למצוא את המספרים המתאימים שלהם באמצעות קוד הצבע.

הלהקה השלישית היא המכפיל, המציינת את מספר האפסים להוסיף.

הלהקה הרביעית (אם קיימת) מציינת את הסובלנות או הדיוק של הנגד.

לדוגמה, אם הלהקות אדומות, סגולות וכתומות, היית מחשב 2 (אדום), 7 (סגול), ואחריו שלושה אפסים (מכפיל כתום), וכתוצאה מכך 27000 אוהם.

3. מהו קוד הצבע לנגד 220 אוהם?

קוד הצבע עבור נגד 220 אוהם הוא:

אדום (2)

אדום (2)

חום (מכפיל של 10)

לכן, מדובר באדום-אדום-חום, המייצג 22 ואחריו אפס אחד, המשווה ל 220 אוהם.

4. מהו נגדי אפס-אוהם?

נגד אפס אוהם הוא מגשר המשמש לחיבור עקבות על לוח מעגלים.זה נראה כמו כל נגדי אחר אך יש לה להקה שחורה יחידה, המסמנת התנגדות אפסית.הפונקציה העיקרית שלה היא לפעול כמציין מיקום או כגשר בתוך עיצובים במעגלים, ומאפשר פריסות PCB גמישות יותר והרכבה אוטומטית קלה יותר.

5. כיצד אוכל לדעת מאיזה סוף הנגד להתחיל לקרוא?

לקרוא נכון נגדי:

חפש להקת זהב או כסף;זוהי להקת הסובלנות וצריכה להיות בקצה הימני כשאתה קורא את הצבעים משמאל לימין.

אם כל הלהקות צבעוניות (ללא להקה מטאלית), התחל לקרוא מהסוף בו הלהקות הכי קרובות זו לזו.
