סמלי מעגל FET (טרנזיסטור אפקט שדה)

טרנזיסטורים של אפקט שדה (FET) נמצאים בשימוש נרחב באלקטרוניקה מודרנית ונמצאים בכל דבר, החל ממכשירים פשוטים למערכות דיגיטליות מורכבות.כדי לעבוד עם טרנזיסטורים אלה ביעילות, מועיל להבין את הסמלים המייצגים סוגים שונים של FETs.סמלים אלה עושים יותר מסתם מראים איך נראים הטרנזיסטורים - הם גם מספקים מידע על אופן הפעולה של כל טרנזיסטור במעגל.במאמר זה נחקור את סוגי ה- FETs השונים, כגון טרנזיסטורים של אפקט שדה צומת (JFETs) וטרנזיסטורים של אפקט שדה חצי מוליכים למחצה (MOSFETs).נסביר מה המשמעות של הסמלים שלהם וכיצד הם מתייחסים לאופן בו כל מכשיר מתפקד.בסוף מדריך זה, תהיה לך הבנה ברורה של סמלי מעגלי FET וכיצד להשתמש בידע זה בעת תכנון או פתרון בעיות מעגלים אלקטרוניים.

קָטָלוֹג

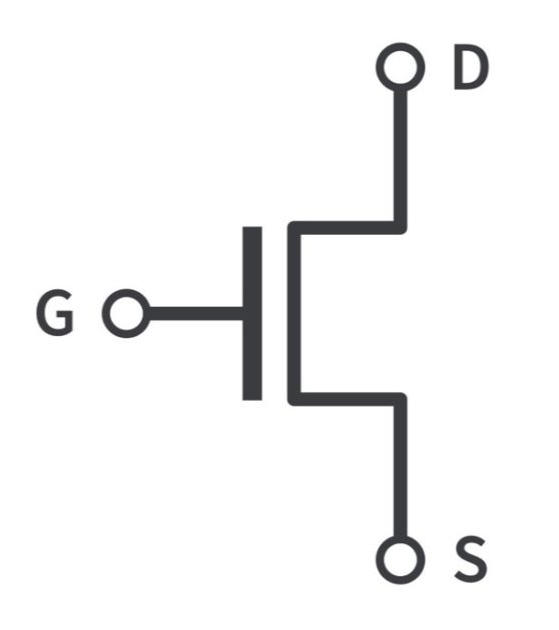

איור 1: סמל מעגל FET

הבנת סמלי מעגלי FET

טרנזיסטורים של אפקט שדה (FET) נמצאים בשימוש נרחב באלקטרוניקה, עם שני סוגים עיקריים: טרנזיסטורים של אפקט שדה צומת (JFETs) וכן טרנזיסטורים של אפקט שדה-מוליכים למחצה מתכת (MOSFETS)ולכל סוג יש סמלים משלו המסייעים לזהות כיצד הם עובדים.

סמלי מעגל JFET

איור 2: סמלי מעגל JFET

טרנזיסטורים של אפקט שדה צומת (JFETs) הם סוג בסיסי של טרנזיסטור אפקט שדה (FET) המשמש לעתים קרובות במעגלים אלקטרוניים מכיוון שהם פשוטים ואמינים.JFETs שולטים בזרימת הזרם החשמלי דרך ערוץ מוליך למחצה, שניתן לייצר מחומר מסוג N או P-Type.בקרה זו מושגת על ידי התאמת המתח המופעל על מסוף השער.הבנת הסמלים המשמשים ל- JFETs חשובה מכיוון שסמלים אלה מראים כיצד המכשיר עובד וכיצד הוא מוגדר.

ב N-Channel JFET, סמל המעגל כולל חץ על השער שמצביע פנימה לכיוון הערוץ.כיוון החץ הזה הוא משמעותי מכיוון שהוא מראה שהזרם זורם מהניקוז למקור כאשר מיושם מתח שלילי מתאים למקור של שליל למקור.החץ הפנימי בסמל אומר לנו כי הערוץ עשוי מחומר מסוג N, והמכשיר מאפשר לזרם לעבור מהניקוז למקור כאשר לא מופעל על מתח על השער.כאשר מיושם מתח שלילי על השער ביחס למקור, הוא מגביל את התעלה, מה שמקטין את זרימת הזרם.

מצד שני, ב P-CHANNEL JFET, הסמל מראה חץ שמצביע כלפי חוץ מהערוץ.חץ כלפי חוץ זה מראה כי הזרם זורם מהמקור לניקוז כאשר מופעל מתח חיובי לשער למקור.ה- P-Channel JFET משתמש בחומר מסוג P בערוץ, וכמו ה- JFET N-CHANNEL, הוא מאפשר לזרם לזרום מהמקור לניקוז כאשר אין מתח שער.כאשר מיושם מתח חיובי על השער ביחס למקור, הוא מגביל את הערוץ, מה שמקטין את הזרימה הנוכחית.

סמלי מעגל MOSFET

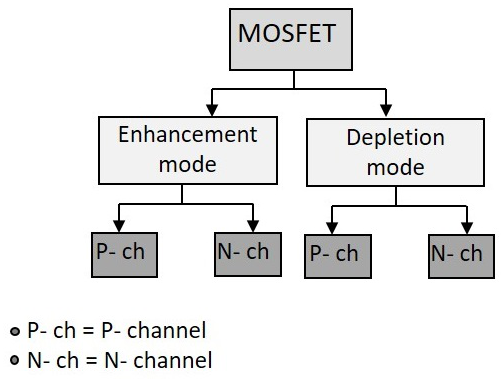

איור 3: סמלי מעגל MOSFET

MOSFETs (טרנזיסטורים של אפקט שדה מוליכים למחצה של מתכת-תחמוצת) הם רכיבים אלקטרוניים מתקדמים הנמצאים בשימוש נרחב מכיוון שהם יעילים וצורכים מעט כוח.MOSFETs יכולים לפעול בשני מצבים עיקריים: מצב שיפור ומצב דלדול, והם יכולים להיות גם N-channel או P-channel מכשירים, לכל אחד מהם סמל ייחודי משלו.

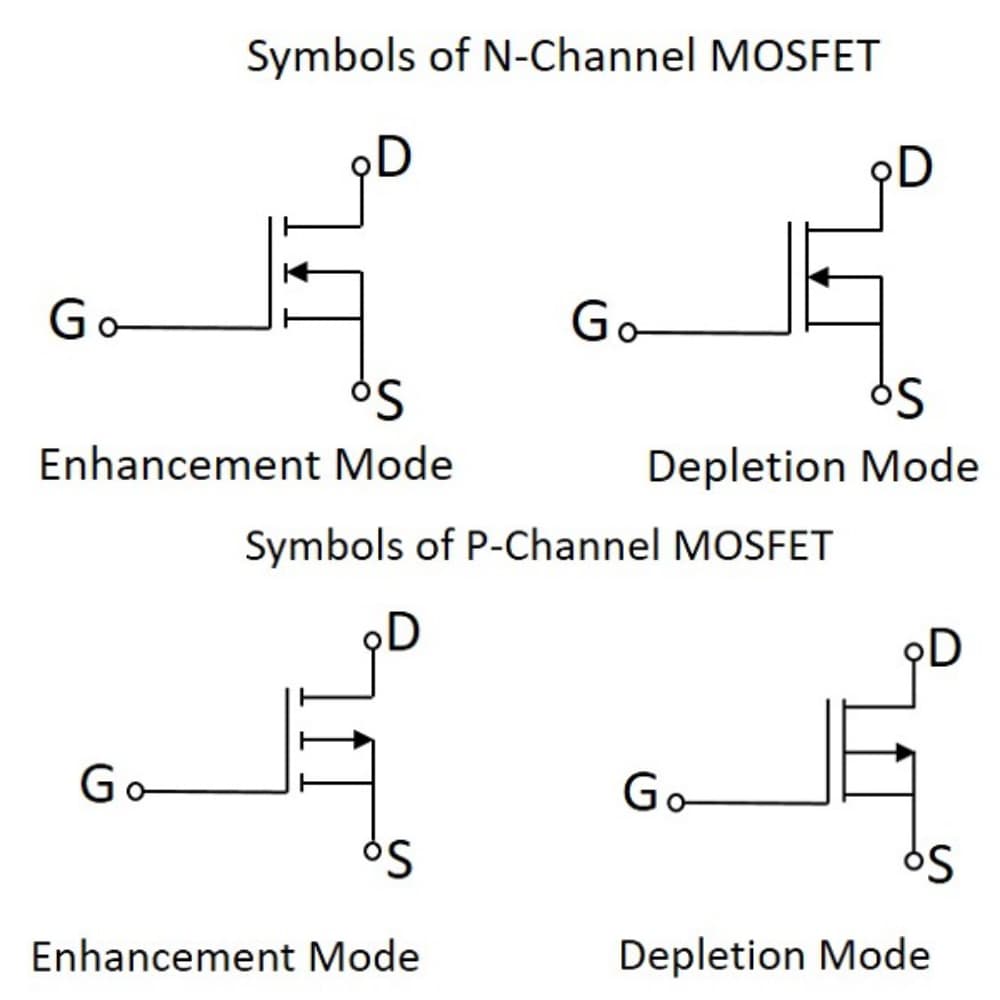

איור 4: סמלים של MOSFETs N-Channel ו- P-channel במצבי שיפור ודלדול

מצב שיפור MOSFETs בדרך כלל כבוי כאשר אין מתח המופעל על השער.הסמל לשיפור N-channel MOSFET מראה קו שבור לערוץ.קו שבור זה פירושו שהמכשיר אינו מוליך חשמל כברירת מחדל ויתחיל רק לנהל כאשר מיושם מתח חיובי על השער, מה שהופך את הערוץ "לשפר" או להיפתח.לשיפור P-Channel MOSFET יש גם קו שבור בסמל שלו, אך הוא דורש מתח שלילי בשער כדי להתחיל לנהל, וזה ההפך מאיך עובד ערוץ ה- N.

מצב דלדול MOSFETs הם שונים מכיוון שהם בדרך כלל פועלים כאשר לא מופעל על מתח על השער.הסמלים עבור MOSFETs אלה משתמשים בקו מוצק כדי להראות שהמכשיר מוביל חשמל כברירת מחדל.עבור דלדול N-channel MOSFET, הסמל כולל קו מוצק עם חץ המפנה פנימה, ומראה כי המכשיר ימשיך לנהל אלא אם כן מופעל מתח שלילי על השער כדי לכבות אותו.מצד שני, לדלדול P-Channel MOSFET יש קו מוצק דומה בסמל שלו, אך החץ מצביע כלפי חוץ.זה אומר לנו שהמכשיר בדרך כלל יוביל חשמל וצריך מתח חיובי בשער כדי לכבות אותו.

סמלים אלה, עם התכונות הספציפיות שלהם (כמו הקו השבור למצב שיפור, קו מוצק למצב דלדול וכיוון החץ המציין ערוץ N או P-Channel), חשובים להבנת האופן בו MOSFES מתנהגים במעגל.הם נותנים תמונה ברורה של האופן בו ה- MOSFET יעבוד, מה שמקל על מהנדסים וטכנאים להשתמש בהם נכון בעיצובים אלקטרוניים.

סמל MOSFET של שער כפול

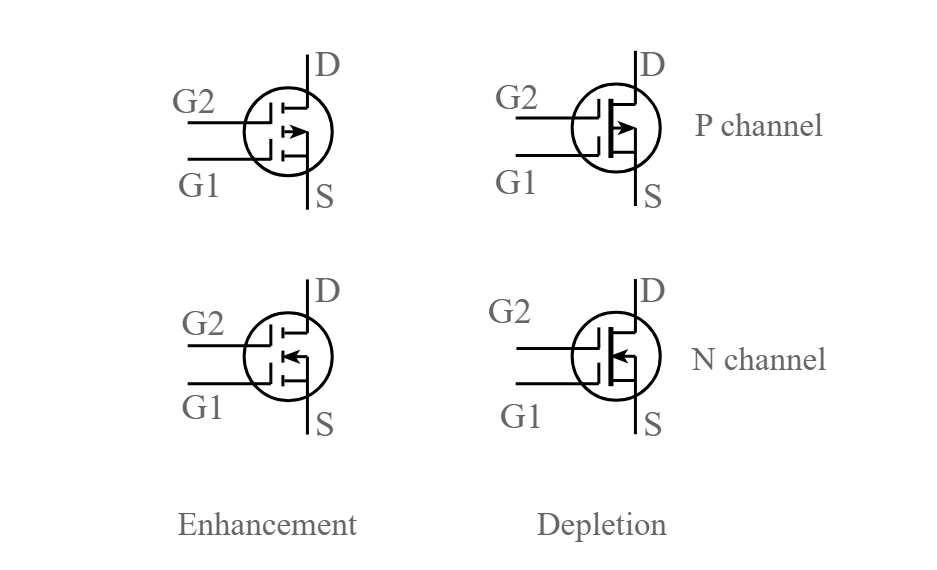

איור 5: סמל MOSFET של שער כפול

MOSFET שער כפול הוא סוג של טרנזיסטור שיש בו שני מסופי שער, שכותרתו G1 ו- G2.שני השערים הללו מאפשרים לשלוט על הטרנזיסטור על ידי החלת מתחים שונים על כל שער.זה הופך את ה- MOSFET השער הכפול למועיל במעגלים בהם יש צורך באות בקרה אחד, כמו למשל במעגלי תדר רדיו (RF).

לשני השערים תפקידים שונים: G1 בעיקר שולט באיזו קלות חשמל יכול לזרום דרך הטרנזיסטור, ואילו G2 מספק שליטה נוספת, המאפשר התאמה מדויקת יותר של התנהגות הטרנזיסטור.בקרה נוספת זו שימושית במיוחד במעגלי RF, שם היא מסייעת בהגברת אותות והפחתת רעש.ביישומים אלה, G1 בדרך כלל מטפל באות הקלט, ו G2 לרוב משמש להתאמת ההגברה או לייצוב האות, מה שיכול לגרום למעגל לעבוד טוב יותר על ידי שמירה על האות ברור וחזק.

הסמל לשער כפול MOSFET נראה שונה מזה של MOSFET רגיל כדי להראות שיש לו שני שערים.ההבנה כיצד שני השערים הללו עובדים ומשפיעים על התנהגות הטרנזיסטור עוזרת בעת השימוש ברכיבים אלה במערכות אלקטרוניות מורכבות יותר, במיוחד במערכות הזקוקות להרבה שליטה ודיוק.

פירוט מפורט של סמלי מעגלי FET

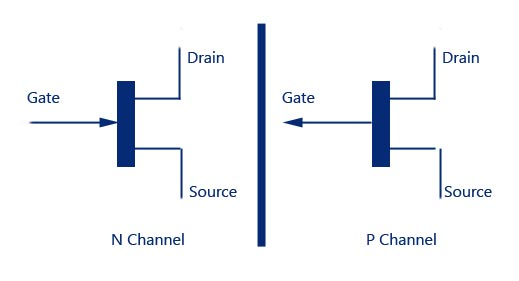

איור 6: פירוט סמלי מעגל FET

טרנזיסטורים של אפקט שדה (FET) הם חלקים חשובים במעגלים אלקטרוניים, והסמלים שלהם נותנים לנו פרטי מפתח על אופן פעולתם.כל סמל FET מסומן באותיות D (ניקוז)- G (שער), ו S (מקור)שמראים מה כל מסוף עושה.

• ניקוז (ד): זה המקום בו הזרם עוזב את ה- FET.

• שער (G): השער שולט בכמה זרם יכול לזרום דרך ה- FET, כמו מתג שמדליק או כבוי את הזרם.

• מקור (ים): זה המקום בו הזרם נכנס ל- FET.

ה כיוון חץ בסמל אומר לך איזה סוג של פט הוא:

• N-Channel FET: אם החץ מצביע פנימה, זה פט ערוץ N.FETs N-Channel מאפשרים לזרם לזרם כאשר לשער יש מתח חיובי בהשוואה למקור.

• F-CHANNEL FET: אם החץ מצביע כלפי חוץ, זהו פט ערוץ P.FETs P-channel מאפשרים לזרום זרם כאשר לשער יש מתח שלילי בהשוואה למקור.

כיצד פועל ה- FET מוצג גם על ידי הסמל:

• מצב דלדול: קו מוצק בערוץ הסמל פירושו שה- FET נמצא במצב דלדול, מה שאומר שהוא בדרך כלל דולק.פירוש הדבר שזרם יכול לזרום גם כאשר אין מתח המופעל על השער.

• מצב שיפור: קו שבור מראה שה- FET נמצא במצב שיפור, מה שאומר שהוא בדרך כלל כבוי.במקרה זה, הזרם יזרום רק כאשר יש מספיק מתח המופעל על השער.

הכרה בסמלי FET אלה מועילה להבנת ועיצוב מעגלים אלקטרוניים.על ידי ידיעה באיזה סוג FET אתה מתמודד (ערוץ N או P-Channel) ואיך זה עובד (דלדול או מצב שיפור), אתה יכול להבין טוב יותר כיצד ה- FET יתנהג במעגל.זה עוזר בשימוש נכון ב- FET, בין אם זה להגברת אותות, לפעול כמתג או שימושים אחרים.

יישום מעשי

הבנת סמלי מעגל FET (טרנזיסטור אפקט שדה) שימושי מאוד לעיצוב ובניית מעגלים אלקטרוניים.זה עוזר למהנדסים וטכנאים לבחור את הסוג הנכון של FET למשימות שונות.לדוגמה, N-channel שיפור MOSFET לרוב משמש במצבים בהם הטרנזיסטור צריך להישאר כבוי עד להחיל מתח חיובי על השער.זה הופך אותו למושלם לשימוש כמתג שמופעל רק בעת הצורך.

לעומת זאת, א MOSFET במצב דלדול P-Change לרוב משמש במעגלים שבהם הטרנזיסטור צריך להיות כברירת מחדל ולכבות רק כאשר מתח חיובי מוחל על השער.סוג זה של FET שימושי במערכות ניהול חשמל בהן המעגל צריך בדרך כלל לאפשר לזרם זרם ולהפסיק רק כאשר מתקיימים תנאים מסוימים.

היכולת לזהות ולהבין סמלי FET מועילה מאוד באלקטרוניקה.זה מאפשר שליטה מדויקת על האופן בו זרם זרם במעגל, בין אם זה מתג הפעלה/כיבוי פשוט או מערכת מורכבת יותר המגבירה אותות.על ידי לימוד סמלים אלה וכיצד הם עובדים, מהנדסים יכולים ליצור מכשירים אלקטרוניים שעובדים טוב יותר ואמינים יותר.ידע זה לא רק עוזר בטכנולוגיה הנוכחית אלא גם מאפשר יצירת פתרונות אלקטרוניים חדשים וחדשניים.

מַסְקָנָה

לסיכום, סמלי מעגלי טרנזיסטור אפקט שדה (FET) אינם רק רישומים פשוטים-הם מחזיקים מידע חשוב על האופן בו חלקים אלה עובדים במעגלים אלקטרוניים.בין אם אתם מתמודדים עם JFETs בסיסיים או MOSFETs מורכבים יותר, הבנת הסמלים הללו יכולה לעזור לכם להבין כיצד טרנזיסטור יתנהג במעגל.בעת תכנון או תיקון מעגלים אלקטרוניים, הכרת הפרטים הקטנים בסמלי FET, כמו כיוון החץ או ההבדל בין שיפור מצבי דלדול, יכולים להפוך את העבודה שלך לקלה יותר ואמינה יותר.לימוד סמלים אלה לא רק עוזר לך לעבוד עם הטכנולוגיה הנוכחית, אלא גם פותח הזדמנויות ליצירת עיצובים אלקטרוניים חדשים וטובים יותר.

שאלות נפוצות [שאלות נפוצות]

1. מה זה FET בתרשים חיווט?

FET (טרנזיסטור אפקט שדה) בתרשים חיווט מראה טרנזיסטור השולט כיצד הזרם זורם בין שני חלקים (הניקוז והמקור) באמצעות מתח בחלק שלישי (השער).הסמל בתרשים עוזר לך לראות כיצד ה- FET מתחבר ועובד במעגל.

2. מה המשמעות של FET בטרנזיסטור?

FET בטרנזיסטור מייצג טרנזיסטור של אפקט שדה.זהו סוג של טרנזיסטור המשתמש בשדה חשמלי כדי לשלוט בזרם העוברים דרכו.יש לו שלושה חלקים: השער, הניקוז והמקור.

3. כיצד עובד טרנזיסטור אפקט שדה (FET)?

טרנזיסטור אפקט שדה (FET) פועל על ידי יישום מתח על השער.מתח זה יוצר שדה חשמלי שמשנה כמה קל זרם יכול לעבור בין הניקוז למקור.זה מאפשר ל- FET לתת לזרם לזרום או לעצור אותו, תלוי במתח השער.

4. מה התוצאה של טרנזיסטור אפקט שדה?

התוצאה של שימוש בטרנזיסטור של אפקט שדה היא שאתה יכול לשלוט על זרימת הזרם במעגל.על ידי שינוי המתח בשער, אתה יכול להפעיל או לכבות את ה- FET או להתאים את כמות הזרם הזורם בין הניקוז למקור, מה שהופך אותו לשימושי בהגברת אותות או לפעול כמתג.

5. מהם היתרונות של טרנזיסטור FET?

לטרנזיסטורים של FET יש מספר יתרונות: הם משתמשים בפחות כוח, יש עמידות בפני קלט גבוה ויכולים להפעיל ולכבות במהירות.הם גם מייצרים פחות רעש מאשר סוגים אחרים של טרנזיסטורים ויכולים להיות יעילים יותר במשימות כמו הגברת אותות או שליטה במעגלים דיגיטליים.
