גילוי מונים טבעות: מדריך מעמיק לפונקציונליות, סיווגים ושימושים שלהם

מונה טבעות הוא מעגל דיגיטלי המורכב מכפכפים המחוברים בלולאה סגורה, המאפשרים פעולות עוקבות ומחזוריות המשמשות במערכות דיגיטליות.מאמר זה בוחן מונים צלצולים, החל מהפעולה הבסיסית שלהם ועד לצורות מורכבות יותר כמו גרסאות 4-bit ו-8-bit, תוך פירוט האתחול, המכניקה והשימושים שלהם.

קטלוג

איור 1: מונה טבעות

יסודות מונה טבעות

מונה טבעת הוא סוג מיוחד של אוגר משמרות, המעוצב בפורמט של לולאה סגורה שבו הפלט מהכפכף האחרון נשלח בחזרה לראשון.הסידור הלולאה הזה הוא מה שמייחד אותו מאוגרי משמרות סטנדרטיים, שבהם זרימת הנתונים נעצרת לאחר הכפכף הסופי.פעולתו של מונה טבעות סובבת סביב סט של כפכפים.מספר המצבים שהמונה יכול להחזיק ישירות תלוי בכמה כפכפים משתמשים במעגל.לדוגמה, מונה צלצולים של 4 סיביות מכיל ארבעה כפכפים.מבחינה מעשית, כל כפכפים עוקב אחר רצף מסוים, מה שמאפשר למונה הטבעת להתמודד עם משימות משמעותיות כמו תזמון ורצף במערכות דיגיטליות.

במונה צלצולים טיפוסי, דופק שעון (CLK) שולט על פעולת כל הכפכפים בו זמנית, מה שהופך אותו למערכת סינכרונית.לכל כפכף יש גם שתי כניסות מיוחדות - מוגדרות מראש (PR) וברורות (CLR) - שקיבלות עדיפות על פני כניסות אחרות.כאשר הקלט המוגדר מראש מקבל אות נמוך, הוא מאלץ את הפלט של הכפכף לגבוה.באופן דומה, כאשר הקלט הנקה מקבל אות נמוך, הוא מאפס את הפלט של הכפכף לנמוך.פקודות מוגדרות מראש וברורות אלו מבטיחות שהיציאות יישארו יציבות ולא מושפעות מכניסות אחרות או מאותות שעון.

איור 2: מונה צלצולים של 8 סיביות

פענוח מונה הטבעות של 8 סיביות

מונה טבעות של 8 סיביות הוא מעגל דיגיטלי המורכב משמונה כפכפים מסוג D המסודרים בלולאה רציפה.הפלט מהכפכף השמיני מוזן בחזרה לכניסה של הראשון, ויוצר מחזור בלתי נשבר.עיצוב לולאה סגורה זה מאפשר למונה לעבור דרך סדרה של מצבים נפרדים, כאשר כל מצב מתאים לאחד מהכפכפים פעיל.תצורת 8 סיביות יכולה להתמודד עם שמונה מצבים ייחודיים, מה שמגביר את מורכבות המונה בהשוואה לתצורות קטנות יותר.

הפעולה של מונה הטבעות של 8 סיביות מתחילה על ידי הגדרת הכפכף הראשון למצב פעיל בעוד הכפכפים הנותרים אינם פעילים.לאחר מכן מופעל אות שעון באופן אחיד על כל הכפכפים, ומבטיח שמעברי מצב מתרחשים בו-זמנית על פני כל המעגל.כאשר השעון דופק, המצב הפעיל עובר מכפכף אחד למשנהו במחזור הניתן לחיזוי.ההחלפה הרציפה הזו נמשכת עד שהכפכף האחרון מעביר את הפלט שלו בחזרה לראשון, ומשלים את הלולאה.

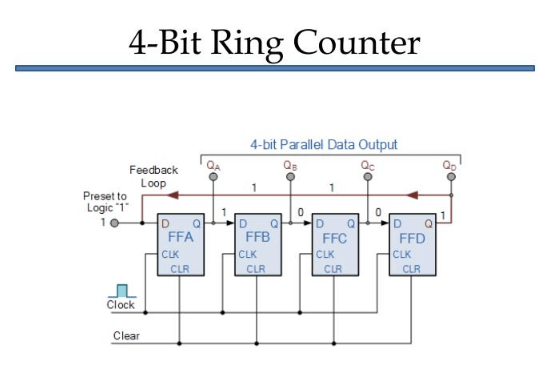

איור 3: מונה צלצולים של 4 סיביות

הפעלת מונה צלצולים של 4 סיביות

כדי להפעיל מונה צלצולים של 4 סיביות, הוא מאותחל בדרך כלל במצב התחלה של '0001'.בהגדרה זו, הכפכף הראשון (FF0) מוגדר לפלט '1', בעוד ששלושת הכפכפים האחרים (FF1, FF2 ו-FF3) מנוקים ל-'0'.תצורה ראשונית זו מבטיחה שרק כפכפי אצבע אחד מחזיק במצב '1', שלאחר מכן יסתובב בשאר הכפכפים עם כל מחזור שעון.

כאשר השעון פועם, ה-'1' עובר מ-FF0 ל-FF1, לאחר מכן ל-FF2, FF3, ובסופו של דבר חזרה ל-FF0, ויוצר לולאה חוזרת.התקדמות זו נמשכת כאשר כל כפכפי הפוך מחזיק בתורות את המצב '1', בעוד שהאחרים נשארים '0'.דפוס זה של שינויי מצב מהווה את הפעולה הבסיסית של מונה הטבעות, ומבטיח רצף צפוי בזמן שהוא עובר על כל ארבעת הכפכפים.

כדי להבין טוב יותר את ההתנהגות של מונה הטבעות, סימולציות של צורות גל באמצעות כלים כמו Verilog HDL בפלטפורמות כגון Xilinx יכולות להיות מועילות.הדמיות אלו מייצרות ייצוג גרפי של מעברי המצב של המונה, ומאפשרות לך לראות כיצד ה-'1' עובר מכפכף אחד למשנהו עם כל פעימת שעון.לדוגמה, במהלך מחזור שעון אחד, ה-'1' עובר מ-FF0 ל-FF1, ובמחזור הבא, הוא עובר ל-FF2, ממשיך עד שהוא חוזר ל-FF0 לאחר שהגיע ל-FF3.כלים ויזואליים אלה לא רק מועילים לניטור השינויים הרציפים אלא גם לאישור הדיוק של התזמון והמעברים בתכנון.הם מציעים תצוגה ברורה של אופן פעולתו של מונה הטבעות, מה שמתאים לאימות שהמכשיר פועל כהלכה ביישומים בעולם האמיתי.

פענוח טבלת האמת של מונים טבעות

טבלת אמת היא כלי רציני המשמש למיפוי מצבי הקלט והפלט של מונה טבעת, נותן סקירה ברורה של אופן פעולת המונה במעגלים דיגיטליים.עבור מונה צלצולים של 4 סיביות, הטבלה מראה כיצד מצב '1' עובר דרך כל פלט כפכפים (Q0, Q1, Q2, Q3) במחזור חוזר.הכניסות, כגון הקלט העוקף (ORI) ודופק השעון (CLK), רשומים גם כדי להראות כיצד הם משפיעים על מעברי המצב.טבלה זו לוכדת את ההתנהגות המחזורית של המונה, כאשר ה-'1' מתקדם מכפכף אחד למשנהו ובסופו של דבר חוזר לנקודת ההתחלה.

בכל מחזור שעון, ה-'1' עובר מפלט אחד למשנהו, עובר מ-Q0 ל-Q1, Q1 ל-Q2, Q2 ל-Q3, ולבסוף חזרה ל-Q0.תנועה רציפה זו היא המהות של אופן פעולתו של מונה טבעות, והיא תומכת ישירות בצרכים של מערכות הנשענות על רצפים חוזרים וניתנים לחיזוי.מכשירים כמו שעונים דיגיטליים, חיישני סיבוב ומקודדי מיקום כולם נהנים מהפעולה המחזורית הזו, שבה נעשה שימוש בדייקנות ובתזמון.

עיצוב מונה טבעת ב-Verilog HDL

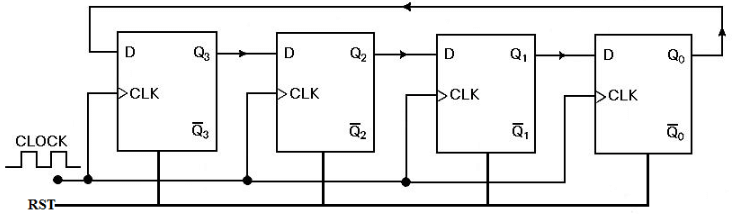

איור 4: תוכנית Verilog HDL עבור מונה צלצולים

התוכנית הבאה של Verilog HDL נועדה לדגמן את ההתנהגות של מונה טבעות באמצעות גישה מודולרית.כל מודול בקוד מתאים לכפכף במונה הטבעות, כאשר הפלט ממודול אחד ניזון ישירות לכניסה של המודול הבא.שרשרת חיבורים זו נשלטת על ידי פעימות שעון קצה עולות, המסנכרנות את מעברי המצב על פני כל הכפכפים, מה שמבטיח שהמערכת פועלת בצורה מתואמת.

סוגים שונים של מונה טבעות

מונה טבעות מגיעים בשני סוגים עיקריים, כל אחד עם המאפיינים התפעוליים הייחודיים לו: מונה הטבעות הישר ומונה הטבעות המעוות.שניהם משרתים מטרות שונות בהתאם לצרכי המערכת הדיגיטלית.

איור 5: מונה טבעות ישר (מונה חם אחד)

מונה טבעות ישר, המכונה לעתים קרובות מונה "חם אחד", פועל על ידי העברת '1' בודד דרך סדרה של כפכפים בלולאה.עם כל פעימת שעון, ה-'1' עובר לכפכף הבא בעוד שכל שאר הכפכפים נשארים ב-'0'.עיצוב פשוט ומחזורי זה אידיאלי עבור יישומים הדורשים רק מצב פעיל אחד בכל פעם, כגון מחוללי רצף בסיסיים או אוגרי משמרות.האופי הפשוט של מונה הטבעות הישר מבטיח קלות שימוש ואמינות במערכות שבהן יש צורך בתבנית חוזרת פשוטה.

איור 6: מונה טבעת מעוותת (מונה ג'ונסון)

מונה הטבעות המעוות, הידוע גם כדלפק ג'ונסון, מוסיף שינוי משמעותי לעיצוב הבסיסי.בגרסה זו, הפלט של הכפכף האחרון מתהפך לפני שהוא מוזן בחזרה לקלט של הכפכף הראשון.היפוך זה יוצר רצף שבו סדרה של אחדים מלווה בסדרה של אפסים, מה שמכפיל למעשה את מספר המצבים הנבדלים בהשוואה למונה הטבעת הישר.כתוצאה מכך, מונה ג'ונסון יכול להתמודד עם משימות מורכבות יותר, מה שהופך אותו לבחירה טובה יותר עבור יישומים הדורשים מגוון רחב יותר של מצבים, כגון מקודדי מיקום דיגיטליים או פעולות רצף מתקדמות יותר.

השוואת מונים טבעות למוני ג'ונסון

ההבדל העיקרי בין מונה טבעת למונה ג'ונסון טמון באופן שבו הם מטפלים בלולאת המשוב, שמשפיעה על מספר המצבים וההתנהגות הכוללת של כל מונה.

מונה צלצולים: במונה צלצולים, הפלט מהכפכף האחרון מוזן ישירות בחזרה לכניסה של הכפכף הראשון ללא שינויים.בגלל הלולאה הישירה הזו, המספר הכולל של המצבים שווה למספר הכפכפים במונה.לדוגמה, אם יש ארבעה כפכפים, המונה יעבור בין ארבעה מצבים.כל כפכף מחזיק גבוה ('1') למשך מחזור שעון אחד ונשאר נמוך ('0') למשך שארית הזמן, ויוצר רצף פשוט וחוזר של מצבים.

מונה ג'ונסון: מונה ג'ונסון, לעומת זאת, מציג משוב הפוך מהפלט של הכפכף האחרון בחזרה לקלט של הראשון.היפוך זה מאפשר למונה ליצור יותר מצבים ממונה הטבעות - הכפלת המספר.כל כפכף עובר שני שלבים: ראשית, הוא מחזיק גבוה ('1') ואחר כך נמוך ('0'), לפני שהוא עובר למצב ההפוך.המשמעות היא שמונה של ג'ונסון עם ארבעה כפכפים יעבור דרך שמונה מדינות.בנוסף, עיצוב זה מקטין את תדר המוצא, כאשר תדר המוצא הוא חצי מזה של אות השעון המבוא.

הערכת היתרונות והחסרונות של שימוש במונה טבעות

למונה טבעות יש יתרונות וחסרונות ברורים המשפיעים על התאמתם בעיצובי מעגלים דיגיטליים.

יתרונות

עיצוב פשוט: אחד היתרונות העיקריים של דלפק טבעות הוא הבנייה הפשוטה שלו.שלא כמו מונים אחרים, זה לא דורש רכיבים נוספים כמו מפענחים.הפשטות הזו מקלה וחסכונית יותר ליישום, במיוחד במערכות שצריכות קידוד או פענוח בסיסיים ללא חומרה מורכבת.

פחות רכיבים: מבנה לולאת המשוב של מונה טבעת מאפשר לו לתפקד עם פחות רכיבים בהשוואה לסוגי מונים אחרים.הפחתה זו בחלקים לא רק מורידה עלויות אלא גם מגבירה את האמינות, מכיוון שפחות רכיבים פירושם פחות סיכון לכשל חומרה.

חסרונות

מספר מוגבל של מדינות: מגבלה עיקרית של מונה הטבעות היא שמספר המצבים קשור ישירות למספר הכפכפים.אם אתה צריך יותר מדינות, אתה צריך להוסיף עוד כפכפים, מה שאולי לא מעשי ביישומים הדורשים מספר גדול יותר של מדינות.

אין יכולת התחלה עצמית: מונים טבעות בדרך כלל אינם יכולים להתחיל מכל מצב שרירותי.הם צריכים תנאי מוגדר מראש כדי להתחיל לפעול, מה שיכול להיות חיסרון במערכות שבהן דרושים גמישות והפעלה מהירה.המשמעות היא שעשויים להידרש שלבים או רכיבים נוספים כדי להבטיח שהמונה יאתחל כהלכה.

יישומים מגוונים של מונה טבעות באלקטרוניקה מודרנית

מוני הטבעות ממלאים תפקיד מפתח במערכות דיגיטליות שונות, הודות לפעולתם המחזורית הפשוטה אך יעילה.היכולת שלהם לעבור דרך מספר קבוע של מצבים ברצף מבוקר הופכת אותם לשימושיים ביותר במגוון יישומים.

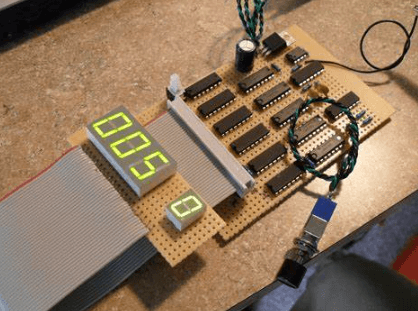

איור 7: ספירת תדרים ושעונים דיגיטליים

מונים צלצולים משמשים לעתים קרובות במוני תדרים ושעונים דיגיטליים מכיוון שהם יכולים לעבור דרך מספר מוגדר של מצבים בדיוק ובאמינות.זה הופך אותם לאידיאליים עבור משימות הדורשות מעקב מדויק של זמן או תדירות, מה שמבטיח פעולה יציבה וצפויה.

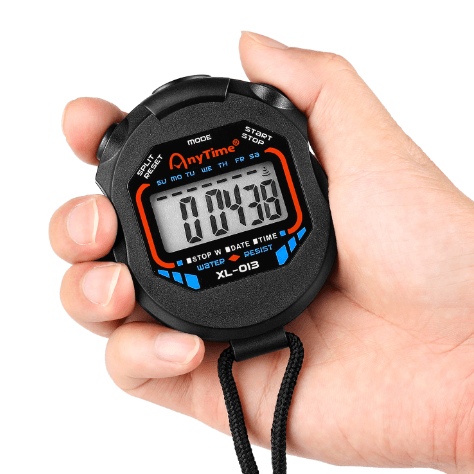

איור 8: טיימרים

ביישומי תזמון, מונים צלצולים משמשים למדידת מרווחים והפעלת אירועים ספציפיים.על ידי התקדמות בין המצבים שלהם בסנכרון עם אות שעון, הם מספקים דרך פשוטה לנהל תזמון, ומבטיחים שאירועים מתרחשים ברגע הנכון בהתבסס על המצב הנוכחי של המונה.

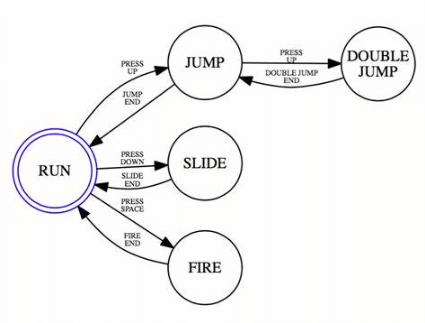

איור 9: מכונות סופיות (FSM)

מונים טבעות משולבים בדרך כלל במכונות של מצב סופי, במיוחד בסביבות כמו ASIC (מעגל משולב ספציפי ליישום) ו-FPGA (מערך שערים לתכנות שדה).מעברי המצב הניתנים לחיזוי שלהם הופכים אותם לאידיאליים לשליטה בזרימת הפעולות במערכות אלו, מה שמבטיח שכל שינוי מצב יטופל בצורה חלקה ומדויקת.

איור 10: אותות תזמון

מוני צלצולים הם גם בעלי ערך להפקת אותות תזמון, שהם שימושיים לתיאום פעולתם של מעגלים מורכבים יותר.על ידי הפקת אותות אלה באופן קבוע ומחזורי, הם עוזרים להבטיח שחלקים שונים במעגל יישארו מסונכרנים.

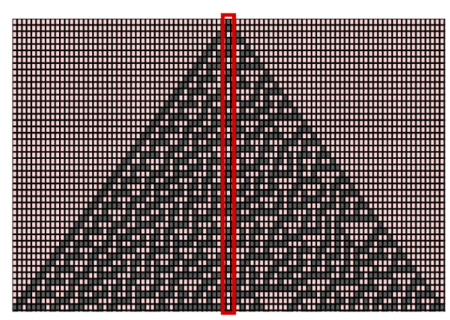

איור 11: יצירת מספרים פסאודו-אקראיים

במערכות קריפטוגרפיות, מונים צלצולים משמשים ליצירת מספרים פסאודו אקראיים, המסוכנים לאלגוריתמי הצפנה.היכולת של המונים לעבור בין מצבים באופן צפוי תוך שמירה על אקראיות בפלט הופכת אותם לשימושיים ביישום רגיש זה.

איור 12: ניהול אחסון מעגלי

במערכות זיכרון, מונים צלצולים מסייעים בניהול תורים מעגליים, ומבטיחים שהנתונים מאוחסנים ומאוחזרים ביעילות.האופי המחזורי שלהם מאפשר להם לטפל במחזוריות חוזרת ונשנית של נתונים בצורה מבוקרת, מה שהופך אותם לאידיאליים לניהול מאגרים ומערכות אחסון אחרות הנשענות על זרימת נתונים רציפה.

מסקנה

מונים טבעות מייצגים רכיב אולטימטיבי אך רב-תכליתי בתכנון מעגלים דיגיטליים, המאופיינים בבנייה הפשוטה שלהם ובפעולה יעילה על פני מספר רב של יישומים.למרות המגבלות שלהם, כמו מספר קבוע של מצבים והיעדר יכולת התנעה עצמית, הפשטות והאמינות של מונה צלצולים הופכים אותם לנדרשים בתכנון של מערכות דיגיטליות מודרניות.

שאלות נפוצות [שאלות נפוצות]

1. מהן היישומים של מונה ג'ונסון?

מונים של ג'ונסון, הידועים גם כמוני טבעת מעוותים, משמשים בעיקר באלקטרוניקה דיגיטלית ליצירת טיימרים של השהייה ויצירת צורות גל מרובעות סימטריות.מונים אלה מוצאים יישומים מעשיים בשעונים דיגיטליים עבור רצף זמן, במערכות בקרה כמוני חלוקה ב-N שבהם הם מנהלים פעולות רצף, ובהנעת צגים מספריים שבהם הם מייצרים באופן מחזורי קבוצה של ערכים בינאריים.מפעילים מסתמכים לעתים קרובות על מונים של ג'ונסון בשל הפשטות והאמינות שלהם בהפקת מספר גבוה של מצבים עם פחות כפכפים מאשר מונים אחרים.

2. מהו הסיווג של מונה טבעות?

מונים צלצולים מסווגים על סמך הסנכרון התפעולי שלהם:

מונה צלצולים סינכרוניים: כל הכפכפים מונעים על ידי אות שעון משותף, מה שגורם למעברים להתרחש בו זמנית על פני כל הכפכפים.

מונה טבעות אסינכרוני (או אדווה): הפלט של כפכף אחד הופך לכניסת השעון של הבא, מה שמוביל למעברים עוקבים שמפלים דרך המונה.

3. איך משתמשים במונה טבעות?

כדי להשתמש במונה טבעות ביעילות:

אתחול: התחל על ידי הגדרת כל הכפכפים ל-0 למעט אחד, שאמור להיות מוגדר ל-1. הגדרה זו יוצרת '1' בודד שמפיץ את הטבעת.

קלט שעון: הפעילו דופק שעון.עם כל פולס, ה-'1' עובר מכפכף אחד למשנהו ברצף.

ניטור תפוקות: ניתן לנטר כל פלט כפכפי כדי לעקוב אחר המיקום של ה-'1' במעגל, שימושי לתזמון ובקרת רצף

4. האם מונה הטבעות הוא אסינכרוני או סינכרוני?

מונה טבעות יכול להיות סינכרוני או אסינכרוני, בהתאם לעיצוב שלהם:

מונה טבעות סינכרוני: כל הכפכפים משנים מצב בו זמנית עם אות השעון.

מונה טבעות אסינכרוני: הכפכפים משנים את המצב ברצף בעקבות ההפעלה של הכפכף הקודם, מה שגורם לאפקט אדווה.

5. מה ההבדל בין מונה הטבעות למונה ג'ונס?

ההבדלים העיקריים בין מונה טבעות למונה ג'ונסון הם:

שימוש בזיכרון: מונה טבעת עם n כפכפים יכול לייצג n מצבים, בעוד שמונה של ג'ונסון יכול לייצג 2n מצבים, מה שהופך את מונים ג'ונסון ליעילים יותר מבחינת ייצוג מצב לכל כפכפים.

מורכבות המעגל: מוני ג'ונסון מורכבים יותר מכיוון שהם דורשים חיווט והגדרה נוספים בהשוואה למוני טבעות.

צורות גל פלט: מונים של ג'ונסון מייצרים קבוצה מורכבת יותר של צורות גל פלט, מה שיכול להיות יתרון ביישומים הדורשים דפוסי תזמון מפורטים, כגון בייצור צורות גל במערכות תקשורת.
