ההבדלים בין LM358 ל- LM393 הסבירו

ה- LM358 ו- LM393 הם מעגלים משולבים בשימוש נרחב המשרתים מטרות שונות באלקטרוניקה.ה- LM358 הוא מגבר תפעולי כפול אידיאלי להגברת ועיבוד אותות, ואילו ה- LM393 הוא משווה כפול המיועד להשוואה בין מתחים ונהיגת עומסים חיצוניים.מאמר זה בוחן את התכונות, המפרט והיישומים שלהם כדי לעזור לך להבין את התפקידים שלהם ולבחור את המתאים לצרכים שלך.

קָטָלוֹג

מבוא ל- LM358 ו- LM393 ICS

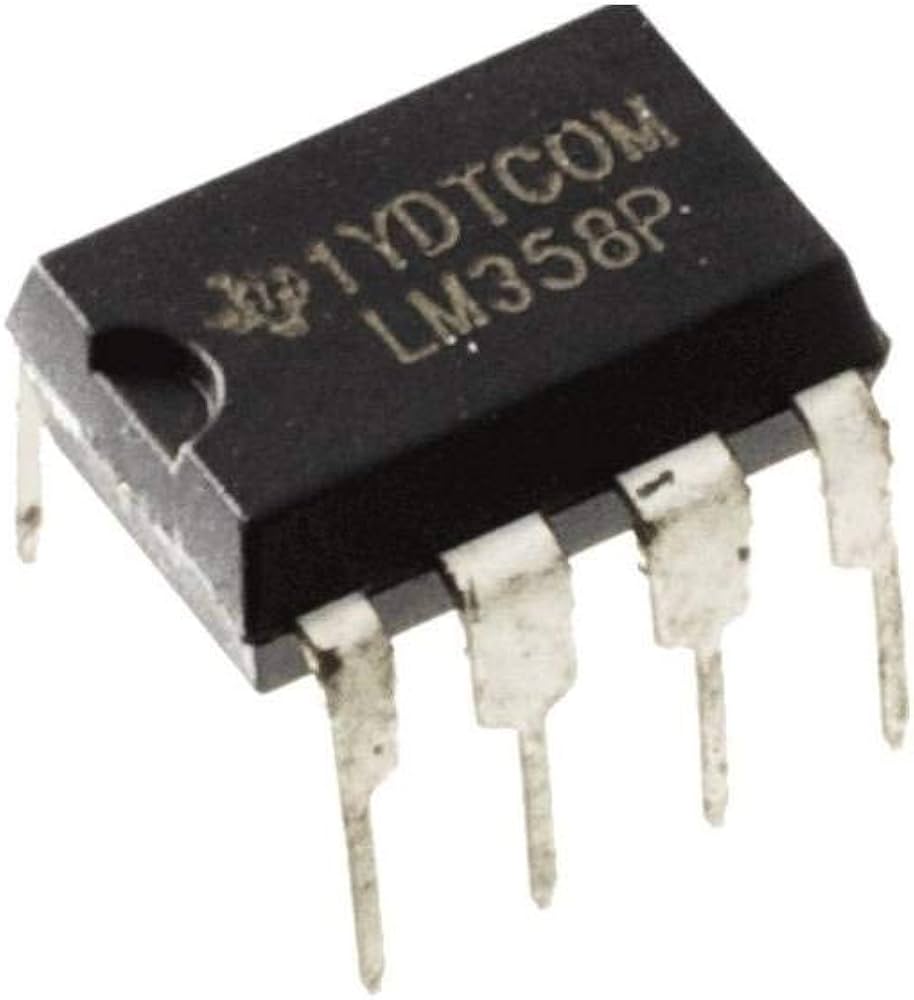

סקירה כללית של LM358 IC

THE LM358 הוא מעגל משולב רב-תכליתי עם שני מגברים תפעוליים (מגברי OP) שיכולים לפעול על מקור כוח יחיד.זוהי למעשה גרסה מוגדלת של מגבר LM324 Quad Op, הכולל ארבעה מגברים דומים.מה שגורם ל- LM358 להתבלט הוא יכולתו לפעול על פני מגוון רחב של מתחי קלט, ומתאימים את טווח אספקת החשמל שלה.

תכונה בולטת אחת של IC זה היא מתח קיזוז כניסה ברירת המחדל הנמוך מאוד שלה, שהוא רק 2MV.המשמעות היא שהיא מציעה ביצועים מדויקים ממש מחוץ לקופסה.צריכת החשמל יעילה גם היא, עם זרם טיפוסי של 500UA ומקסימום 700UA, ללא קשר למתח האספקה.

סובלנות לטמפרטורה היא חוזק נוסף של LM358.זה מתפקד באופן אמין בטמפרטורות הסביבה בין 0˚C ל- 70˚C, עם דירוג טמפרטורת צומת מקסימום של 150˚C, מה שהופך אותו מתאים לסביבות שונות.בסך הכל, LM358 מספק ביצועים אמינים ועקביים באריזה קומפקטית.

סקירה כללית של LM393 IC

THE LM393 הוא מעגל משולב המיועד במיוחד לשימוש כמשווה מתח, ומבחן אותו ממגבר התפעול LM358.בעוד שמגברי OP רבים יכולים לתפקד כמשווים, ה- LM393 בולט בגלל תפוקת האספנים הפתוחה שלו.תכונה זו הופכת אותה ליעילה במיוחד לעומסי נהיגה, מכיוון שהיא מאפשרת גמישות רבה יותר בחיבור רכיבים חיצוניים.

אחת מיכולות המפתח של ה- LM393 היא היכולת שלו להתמודד עם עומסים עד 50 וולט ו 50mA.זה הופך את זה לבחירה מעשית לעבודה עם רמות לוגיות TTL, MOS ו- RTL טיפוסיות.בנוסף, טרנזיסטור הפלט שלו יכול לשמור על העומס מבודד מקרקע המערכת, מה שמוסיף צדדיות ובטיחות ליישומיה.אם אתה מחפש משווה לטיפול במשימות כאלה, LM393 הוא אפשרות אמינה ויעילה שיש לקחת בחשבון.

מפרט מפורט של LM358 ו- LM393 ICS

פָּרָמֶטֶר	מִפרָט
טווח מתח מתח (אספקה ​​יחידה)	2.0 VDC ל- 36 VDC
טווח אספקה ​​מפוצל	± 1.0 VDC עד ± 18 VDC
הצריכה הנוכחית (ללא תלות באספקה)	0.4 מא
זרם הטיה קלט	25 נא
קלט זרם קיזוז	5.0 נא
מתח קיזוז קלט	5.0 mV (מקסימום)
קלט טווח מצב נפוץ	משתרע עד מפלס הקרקע
טווח מתח קלט דיפרנציאלי	שווה למתח אספקת החשמל
תאימות מתח יציאה	DTL, ECL, TTL, MOS ו- CMOS רמות לוגיות
מהדקי ESD	נוכח על תשומות לעמידות משופרת
יישומי רכב	קידומת "NCV", העומדת בתקני AEC - Q100 ו- PPAP
תאימות סביבתית	ללא PB, ללא הלוגן, ללא BFR, תואם ROHS

פרטי Pinout של LM358 ו- LM393 ICS

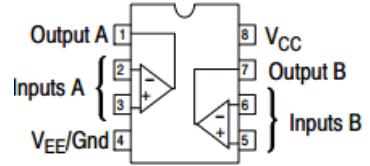

תצורת PIN LM358

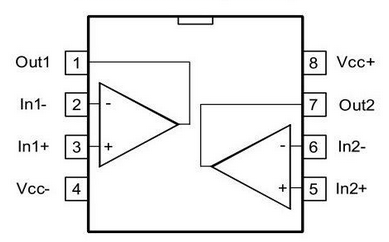

תצורת PIN LM393

פונקציות סיכה של LM358 ו- LM393

מספר סיכה מספר	שם סיכה	תֵאוּר
1	פלט 1	הפלט של OP-AMP 1
2	קלט 1-	קלט הפוך של OP-AMP 1
3	קלט 1+	קלט לא הפוך של OP-AMP 1
4	Vee, Gnd	מתח אספקה ​​קרקע או שלילי
5	Input2+	קלט ללא הפוגה של OP-AMP 2
6	קלט 2-	קלט הפוך של OP-AMP 2
7	פלט 2	הפלט של OP-AMP 2
8	VCC	מתח אספקה ​​חיובי

השוואה בין תכונות מפתח של LM358 ו- LM393

מִפרָט	LM358	LM393
מתח אספקה	32V, +/- 16V	36V, +/- 18V
מתח כניסה דיפרנציאלי	32V	36 וולט
מתח קיזוז קלט	3MV מקסימום.	5MV מקסימום.
זרם הטיה קלט	100NA מקסימום.	250NA מקסימום.
קלט טווח מצב נפוץ	0V ל- V+ - 2V	0V ל- V+ - 1.5V
רווח מתח אות גדול	טיפוס 100V/MV.	טיפוס 200 וולט/MV.
רוחב פס	1MHz	לא צוין

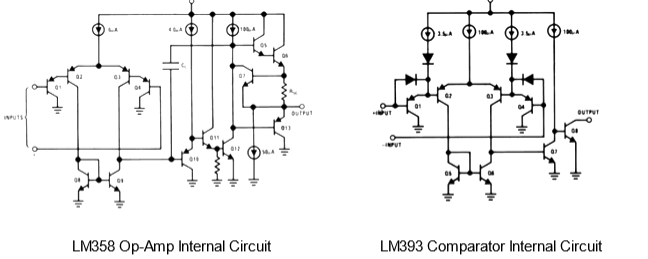

השוואה בין ארכיטקטורה פנימית של LM358 ו- LM393

כשאתה מסתכל לראשונה על העיצובים הפנימיים של LM358 ו- LM393, הם עשויים להיראות דומים.עם זאת, ניתוח מקרוב מראה על הבדלי מפתח המתאימים לשימושים ובמפרט הייחודיים שלהם.

שני ה- ICs משתמשים בשלבי קלט הדומים לטרנזיסטורי PNP "המחוברים לדרלינגטון", ומאפשרים להם לחוש אותות קרובים לאדמה.עם זאת, הרמות הנוכחיות בשלבי ההפרש שלהם נבדלים זה מזה.ה- LM393 פועל בזרם גבוה יותר, המסייע לו להגביר ולהחליף תפוקות במהירות - מאפיין חיוני לתפקידו כמשווה.מצד שני, ה- LM358, שתוכנן כמגבר ליניארי, אינו דורש זרמים כה גבוהים, ולכן ההבדל הזה פחות משמעותי להפעלתו.

ההבחנה הבולטת ביותר היא בשלבי הפלט שלהם.ל- LM393 יש תכנון פלט פשוט יותר המותאם למיתוג מהיר בין רמות המתח, המתאים לתפקידו כמשווה.פלט האספן הפתוח שלו מספק גם גמישות רבה יותר לחיבור רכיבים חיצוניים.לעומת זאת, ל- LM358 יש שלב פלט ליניארי לחלוטין, המספק קשר חלק ורציף בין קלט לפלט - אידיאלי למשימות הגברה.ההבדלים המבניים הללו מדגישים את החוזקות הספציפיות של כל IC ביישומים שלהם.

יישומים של LM358 ו- LM393

יישומי LM358

• מגברי מתמר

ה- LM358 מתאים היטב למגברי מתמר, שם הוא מעבד אותות ממכשירים כמו חיישנים וממיר אותם לפורמט שמיש.המגברים התפעוליים הכפולים שלה מאפשרים לה לטפל במשימות אלה ביעילות בסביבות רבות.

• מעגלי OP-AMP קונבנציונליים

IC זה משמש לרוב במעגלי מגבר תפעול בסיסיים, כגון אותות הגברה, חיץ או עיבוד.הביצועים והגמישות האמינים שלה הופכים אותו לבחירה פופולרית עבור יישומים לשימוש כללי.

• אינטגרטורים, מבדילים, קיץ, תוספים ועוקבי מתח

ה- LM358 תומך בפונקציות מתמטיות ועיבוד אותות שונות, כולל שילוב, בידול ותוספת של אותות.זה יכול גם לפעול כעוקב מתח, ומייצב את רמות המתח במעגלים.

• DC רווח חסימות, מולטימטרי דיגיטליים ואוסצילוסקופים

היכולת שלה לספק רווח DC יציב הופכת אותו ליקר במכשירים כמו MultiMeters ואוסצילוסקופים, בהם יש צורך בדיוק ואמינות למדידה וניתוח אותות.

• משווים לבקרת לולאות ויסות

ה- LM358 יכול גם לתפקד כמשווה במערכות בקרת משוב.זה עוזר לשמור על פעולה קבועה ביישומים הדורשים ויסות מדויק של זרם או מתח.

יישומי LM393

• מעגלי משווה מתח

ה- LM393 מתוכנן במיוחד להשוואת מתח.זה משווה בין שני מתחי קלט ומספק אות פלט ברור, מה שהופך אותו לאידיאלי למשימות דיוק.

• ממסרי נהיגה, מנורות ומנועים

עם פלט האספנים הפתוח שלו, LM393 יכול לשלוט על מכשירים חיצוניים כמו ממסרים, מנורות ומנועים, ולספק יכולות נהיגה עומס יעילות ביישומים שונים.

• אפס גלאי מעבר

IC זה משמש לרוב במעגלים שצריכים לאתר את הנקודה בה אות AC חוצה את רמת המתח האפס, ומבטיח תזמון נכון לסנכרון האות.

• גלאי מתח שיא

ה- LM393 יכול לסייע באיתור המתח הגבוה ביותר באות, מה שהופך אותו לשימושי ביישומים כמו ניתוח אות או מעגלי הגנה.

• מערכות הגנה על מתח ואזהרה גבוה

היכולת שלה להתמודד עם מתחים גבוהים מאפשרת ל- LM393 למלא תפקיד במערכות הגנה, שם היא מפקחת ומגיבה לרמות מתח לא בטוחות.

• מעגלי מתנד

LM393 נמצא לרוב במעגלי מתנד, המייצרים אותות עקביים ליישומי תזמון או צורת גל, ומשפרים את הרבגוניות שלו במערכות אלקטרוניות.

מקבילות של LM358 ו- LM393

מקבילות LM358

• • LM358A

• • LM358E

• LM358-N

• • LM358W

מקבילות LM393

• LM358

• • TL082

• • LM311

הבדלי מפתח בין LM358 ל- LM393

LM358	LM393
מגבר תפעולי כפול	משווה כפול
מפרטי קלט טובים יחסית	מפרטי קלט גרועים יחסית
פלט ליניארי עם קלט	פלט לא לינארי
יציב עם משוב שלילי	יציב עם משוב חיובי

מַסְקָנָה

ה- LM358 ו- LM393 הם ICS מגוונים ואמינים המיועדים ליישומים שונים.ה- LM358 אידיאלי להגברת ועיבוד אותות, ואילו ה- LM393 מצטיין בהשוואה בין מתחים ועומסי נהיגה.הבנת התכונות וההבדלים שלהם עוזרת לך לבחור את הנכון לצרכים שלך.שני ICS מציעים פתרונות מעשיים למגוון רחב של משימות באלקטרוניקה.
