CD4060 IC: תכונות, פונקציות ויישומים מוסברים

ה- CD4060 הוא מעגל משולב רב -תכליתי המיועד למשימות הכוללות עיכובים בזמן, חלוקת תדרים וספירה בינארית.הוא כולל מתנד מובנה ודלפק בינארי בן 14 שלבים, מה שהופך אותו לפיתרון יעיל ופשוט ליישומי תזמון ובקרה שונים.עם רכיבים חיצוניים מינימליים, ה- CD4060 מושלם ליצירת מעגלים אמינים הן בהגדרות פשוטות ומורכבות.

קָטָלוֹג

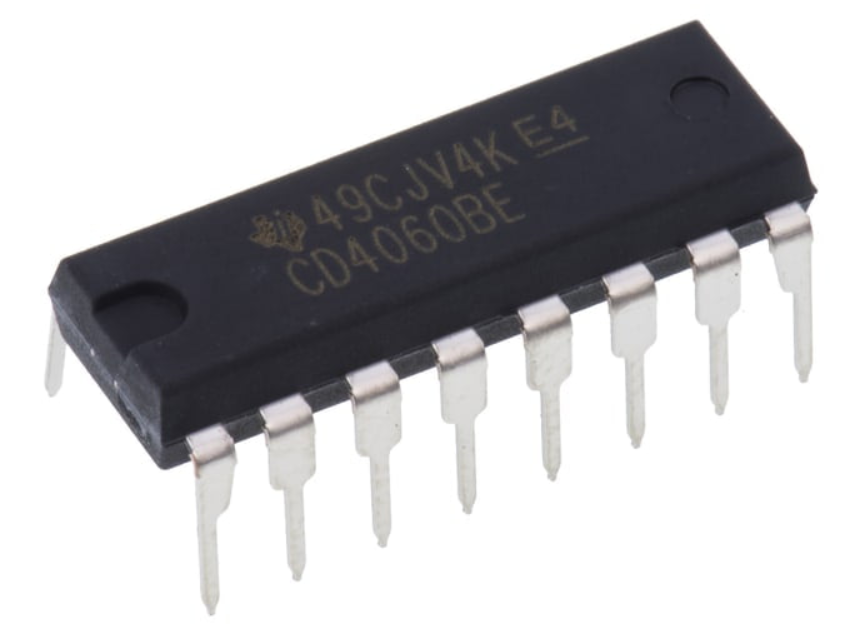

מבוא למעגל המשולב CD4060

THE CD4060 הוא מונה דלפק בינארי מבוסס CMOS, בן 14 סיביות, הכולל מתנד מובנה.חלק ממשפחת CD4000, היא פועלת כמעגל משולב מגוון משלים-תחמוצת-תחמוצת-מוליכים (CMOS).הפונקציה העיקרית שלה היא ליצור עיכובים בזמן הניתנים להתאמה אישית, מה שהופך אותה לבחירה מעשית ליישומים הקשורים לתזמון.

בנוסף לעיכובים בזמן, CD4060 מסוגל גם לייצר מגוון תדרים.זה מתאפשר על ידי המתנד הפנימי שלו, שעובד בצורה חלקה עם כמה רכיבים פסיביים חיצוניים.עיצוב זה מפשט את שילובו במעגלים תוך מתן ביצועים אמינים.

ה- CD4060 יכול להיות גם כלי נהדר לחובבי שמע או סינתיסייזר.עם רק קבל אחד ושני נגדים, הוא יכול לייצר עשרה תדרים ייחודיים, ולפתח עולם של אפשרויות יצירתיות.

תצורת CD4060 PIN מוסברת

ה- CD4060 הוא IC בן 16 פינים המעוצב כדלפק בינארי עם מתנד מובנה.סיכות Q4 עד Q14 משמשות תפוקות, ומייצרות ספירה בינארית עם כל דופק שעון חיובי.עבור מעגלי מתנד, חיבורים נבנים לסיכות תשע ועשרה באמצעות רכיבים חיצוניים כמו נגדים וקבלים לשליטה בתדר.עיצוב פשוט זה הופך את ה- CD4060 למגוון וקל לשימוש ביישומי תזמון או ספירת יישומים.

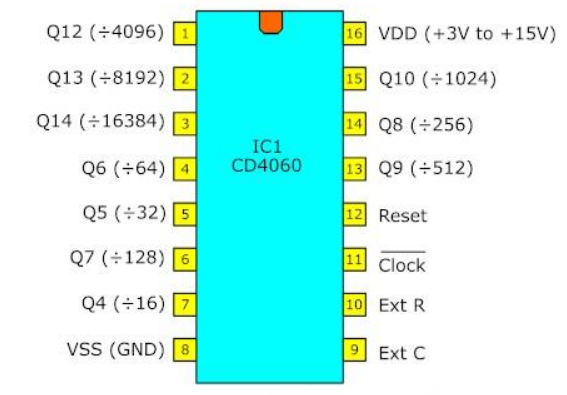

דיאגרמת פריסת CD4060 PIN

פונקציות סיכה מפורטות של ה- CD4060

שם סיכה	PIN #	סוּג	תֵאוּר
Vdd	16	כּוֹחַ	מתח אספקה ​​(+3 עד +15 וולט)
GND	8	כּוֹחַ	קרקע (0V)
Q3-Q9	1-7	תְפוּקָה	תפוקות נגדיות
Q11-Q13	13-15	תְפוּקָה	תפוקות נגדיות
Cext	9	קֶלֶט	חיבור עבור קבלים חיצוניים
Rext	10	קֶלֶט	חיבור עבור קבלים חיצוניים
CLK11	11	קֶלֶט	קלט שעון/סיכת מתנד
RST12	12	קֶלֶט	מאפס את הדלפק

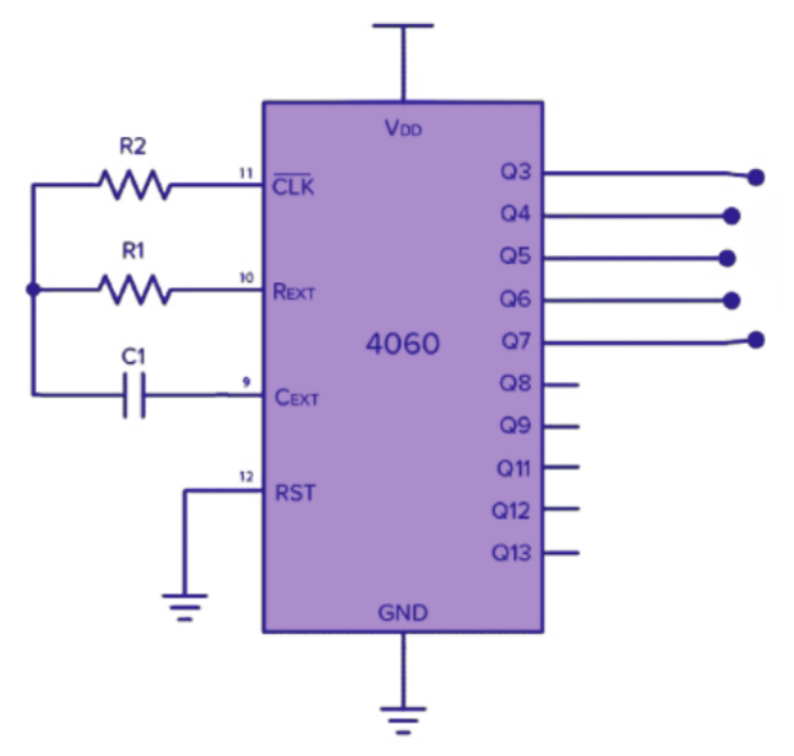

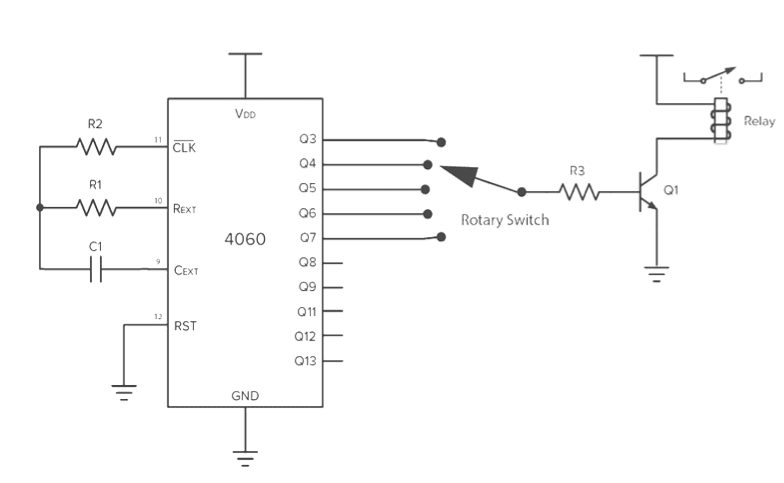

יצירת מעגלי טיימר מתכווננים עם CD4060

להלן דוגמה מעשית שאתה יכול לבנות באמצעות שבב CD4060:

כדי להגדיר את המעגל, תזדקק לכמה רכיבים.אלה כוללים שבב CD4060 (כגון CD4060BE דגם), מתג סיבוב לבחירת טיימר, ונגדדים וקבלים לשליטה בתזמון.תזדקק גם לטרנזיסטור NPN, ממסר ונגדים נוספים לוויסות זרימת הזרם.לאחר חיבור רכיבים אלה, המעגל מתחיל את פעולתו על סמך ההגדרות המוגדרות.

באמצעות ערכים ספציפיים עבור הקבל (C1 = 0.22 μF) ונגד (R1 = 100 kΩ), המעגל פועל בתדר המחושב על ידי הנוסחה:

תדר (f) = 1 / (2.3 * C1 * R1)

החלפת הערכים, אתה מקבל:

F = 1 / (2.3 * 0.0000022 F * 100000 Ω) = 1.98 הרץ

פירושו של תדר זה פירושו שהמעגל מייצר כמעט שני פולסים שעון בשנייה, מה שמשפיע ישירות על עיכוב הזמן לפני שהתפוקות יעלו גבוה.

היציאות של CD4060 עוברות למצב גבוה לאחר פעימות שעון ספציפיות, כדלקמן:

• תזמון Q3

סיכת ה- Q3 הופכת לגובה לאחר 23 או 8 פעימות שעון, השוות כ -4 שניות.

• תזמון Q4

סיכת ה- Q4 מגיעה למצב גבוה לאחר פעימות שעון של 2⁴ או 16, ומעניקה עיכוב של 8 שניות.

• תזמון Q5

סיכת ה- Q5 הולכת גבוה לאחר קטעי שעון 2⁵ או 32, וכתוצאה מכך עיכוב של 16 שניות.

• תזמון Q6

ב- Q6, הסיכה הופכת לגובה לאחר 2⁶ או 64 פעימות שעון, המתאימות לעיכוב של 32 שניות.

• תזמון Q7

ה- Q7 PIN עובר לגובה לאחר פעימות שעון 2⁷ או 128, וזה שווה לדקה ו -4 שניות.

• תזמון Q8

סיכת ה- Q8 הופכת לגובה לאחר 2⁸ או 256 פעימות שעון, מה שמוביל לעיכוב של 2 דקות ו -8 שניות.

• תזמון Q9

ה- Q9 PIN עובר לגובה לאחר פעימות שעון 2⁹ או 512, ומעניק עיכוב של 4 דקות ו -16 שניות.

• תזמון Q11

ב- Q11, הפלט הופך גבוה לאחר פעימות שעון 2¹ או 2048, וכתוצאה מכך עיכוב של 17 דקות ו -4 שניות.

• תזמון Q12

סיכת ה- Q12 הולכת גבוה לאחר פעימות השעון של 2¹ או 4096, ומעניקה עיכוב של 34 דקות ו -8 שניות.

• תזמון Q13

סיכת ה- Q13 הופכת לגובה לאחר 2¹³ או 8192 פעימות שעון, המתאימה לעיכוב של שעה, 8 דקות ו -16 שניות.

תצורות תזמון אלה הופכות את ה- CD4060 המתאים ליישומים הדורשים עיכובים מדויקים בזמן.על ידי התאמת ערכי הנגד והקבל, אתה יכול להתאים אישית את התדר והתזמון כך שיתאימו לצרכים שלך.בין אם אתם בונים טיימר פשוט או מערכת בקרה מורכבת יותר, CD4060 מספק גמישות ואמינות בפעולה.

הבנת הדלפק הבינארי CD4060

מונה אדווה בינארי מורכב מסדרה של כפכפים D, שם הפלט של כפכף אחד מתחבר לכניסת השעון של הבא.הגדרה זו מאפשרת לכל פליפה להחלפה על סמך האות שהוא מקבל מזה שלפניו.הכפכף הראשון בשרשרת משמש כנקודת המוצא, בה ניזון אות הקלט.

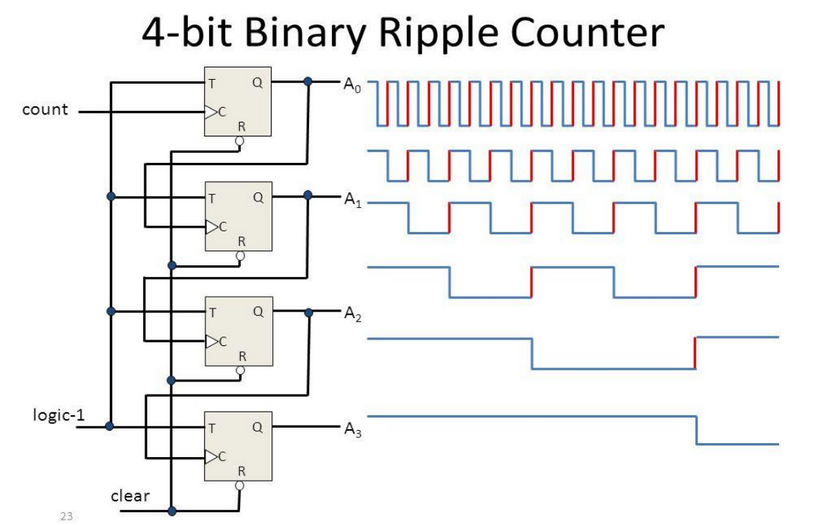

באיור זה של מונה אדווה פשוט של 4 סיביות, אתה רואה כיצד התפוקה מתקדמת דרך השרשרת.עם זאת, ה- CD4060 לוקח מושג זה הרבה יותר רחוק על ידי הכללת 14 כפכפים.עם הסדר מורחב זה, הוא יכול לספור עד 16,383 צעדים, הערך הגבוה ביותר האפשרי עבור 14 ביטים.

מה שגורם ל- CD4060 להתבלט הוא המתנד המובנה שלו.רכיב זה מייצר פולסי שעון מבלי להזדקק למקור שעון חיצוני, המאפשר לדלפק לפעול בפני עצמו.תכונה זו מאפשרת ל- CD4060 לתפקד כטיימר, כאשר תפוקות Q שונות מתאימות למרווחי זמן או תדרים שונים.

לדוגמה, על ידי התאמת ערכי הנגד וקבלים המחוברים למתנד, אתה יכול להגדיר אותו לייצור דופק שעון של 1 הרץ, כלומר הדלפק צומח אחת לשנייה.אם אתה משתמש בתפוקה Q3, הוא יעבור למצב גבוה לאחר 8 שניות.מצד שני, בחירת Q13 נותנת עיכוב ארוך יותר של שעתיים ו -16 דקות (8,192 שניות).גמישות זו הופכת את ה- CD4060 לכלי שימושי ליצירת עיכובים מדויקים בזמן או מעגלים חלוקת תדרים.

מאפייני מפתח של הדלפק הבינארי CD4060

• CD4060 הוא מונה בינארי בן 14 שלבים המשולב בחבילה קומפקטית של 16 פינים, הזמינה בווריאציות PDIP, CDIP, SOIC ו- TSSOP.

• זה פועל ביעילות עם עיכוב התפשטות איפוס של 25 ננו -שניות ב 5V.

• ה- IC תומך במתחים נומינליים של 5V, 10V ו- 15V, ומציע גמישות על בסיס דרישות כוח.

• הוא מכסה טווח ספירת של 0 עד 16,383, מה שהופך אותו למגוון לפעולות גדולות.

• CD4060 מתפקד בטווח מתח של 3V עד 18V, ומכיל סביבות כוח שונות.

• הוא משלב מונה בינארי עם מתנד, ומשיג תדר שעון מקסימלי של 30 מגה הרץ במהירות 15 וולט.

• פונקציות ה- PIN תואמות את סדרת TTL, מפשטות את האינטגרציה במעגלים קיימים.

• הוא פועל במהירות בינונית קבועה של 8 מגה הרץ כאשר הוא מופעל עם 10 וולט, ומבטיח ביצועים עקביים.

• הפעולה הסטטית לחלוטין נתמכת, כאשר כניסות ויציאות חוצפות תורמות להפעלה אמינה.

• גרסת ה- PDIP של 16 פינים כוללת כניסות המופעלות על ידי שמיט, המאפשרות זמני עלייה ונפילה בלתי מוגבלים לשימושיות משופרת.

פלט CD4060 חסר: Q0, Q1, Q2, Q10

יתכן שתבחין כי ה- CD4060 אינו כולל יציאות Q0, Q1, Q2 או Q10.אמנם אין סיבה רשמית למחדל זה, אך הסבר אפשרי הוא שה- CD4060 תוכנן כגרסה משודרגת של ה- CD4040.כדי להתאים את המתנד ותכונות נוספות באותו תכנון בן 16 פינים, יתכן כי חלק מהתפוקות לא הוחרגו.

כיצד פועל ה- CD4060

המעגל המשולב CD4060 נועד לעבוד בצורה חלקה גם כדלפק בינארי וגם כמתנד פנימי.זה מתקדם עם כל דופק שעון, ומגדיל את ערך הנגד על ידי אחד בכל פעם שיש שינוי שלילי בדופק השעון.ספירה זו נעשית במספרים בינאריים, מה שמייעל אותה ליישומי תזמון וספירה שונים.

כדי לשמור על תפקוד השבב כראוי, עליך לחבר את סיכת האיפוס לקרקע או למתח האספקה ​​השלילי.זה מבטיח כי הדלפק והמתנד יפעלו בצורה חלקה ללא הפרעות.

כשאתה מפעיל אות גבוה, המכונה לעתים קרובות "" 1 "" או "" גבוה "," על סיכת האיפוס, הוא מאפס מייד את המתנד ומונה בחזרה לאפס.תכונה זו שימושית כאשר אתה צריך להפעיל מחדש את תהליך העיתוי או הספירה מההתחלה.

טבלת האמת	אִתחוּל	ערך נגדי
X (לא אכפת למצב)	1	מאפס את התנודות ל 0
מעברים שליליים	0	ערך הדלפק מוגבר ב- 1
מעבר חיובי	0	אין שינוי בערך הנגדי

טבלת ההיגיון הבוליאנית שלמעלה ממחישה כיצד אינטראקציה בין ערך האיפוס ודופק השעון.זה מראה כיצד הדלפק מתנהג בתגובה לאותות שונים, מה שמקל על הבנת ושליטה על פעולת השבב.

היישומים הטובים ביותר ל- CD4060 IC

ה- CD4060 הוא שבב רב -תכליתי המשלב מתנד ודלפק, מה שהופך אותו לבחירה נהדרת למשימות הזקוקות לתזמון מדויק ומתכוונן.העיצוב שלו מאפשר לו להתמודד עם עיכובים בזמן ביעילות, מה שהופך אותו לאופציה פופולרית לפרויקטים הקשורים לתזמון.בין אם אתה בונה מעגל כדי ליצור עיכובים בזמן או שאתה צריך לחלק אות לקטעים קטנים יותר, CD4060 מתאים לתפקיד.

IC זה שימושי במיוחד ליצירת מעגלי עיכוב זמן אמינים עם מעט מאוד רכיבים נוספים, מה שהופך אותו לפשוט להתקנה ולהשתמש.הוא בנוי כדלפק בינארי של 14 סיביות עם 12 סיכות פלט שכותרתו מ- Q1 ל- Q14, למעט Q2 ו- Q3.סיכות אלה מייצרות ספירה בינארית כאשר פולסים שעון נשלחים לשבב.ככל שהספירה הבינארית גדלה, היא מאפשרת מגוון רחב של אפשרויות תזמון, משכירים קצרים ועד ארוכים מאוד.

אם אתה מחפש פיתרון לעבוד עם תזמון או פרויקטים מבוססי תדרים, CD4060 מציע דרך פשוטה ואמינה להשגת תוצאות.היכולת שלה לספור בין 0 ל 16383 בצורה בינארית, המופעלת על ידי פולסי שעון נכנסים, הופכת אותו לאידיאלי ליישומים הדורשים דיוק מבלי להעביר יתר על המידה את העיצוב שלך.

מנגנון עבודה של ה- CD4060

למעגל המשולב CD4060 יש מתנד מובנה שעובד בצורה חלקה עם הדלפק הבינארי שלו.שילוב זה מאפשר ל- IC לספור על ידי אחד בפורמט בינארי בכל פעם שדופק השעון עובר למצב נמוך יותר, או "" נופל. "" התנהגות זו הופכת אותה לכלי אמין ליישומים מבוססי זמן.

כדי שהמעגל יעבוד כראוי, על סיכת האיפוס תמיד להיות מחוברת לקרקע או לאספקת החשמל השלילית.אם סיכה זו מקבלת אות חיובי (המכונה לעתים קרובות גבוה או "" 1 "), הדלפק או המתנד נעצר וחוזר לנקודת ההתחלה שלו.בעיקרו של דבר, סיכת האיפוס משמשת ככפתור הפעלה מחדש, ומבטיחה שהמעגל מתחיל שוב מאפס כשהוא מופעל.

טבלת האמת	אִתחוּל	ערך נגדי
X	1	איפוס מנוגד ל 0
מעבר שלילי	0	חוסר הערך מתקדם בשלב אחד
מעבר חיובי	0	אין שינוי

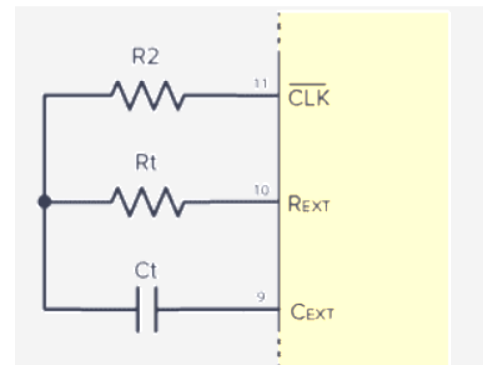

שלבים להגדרת תדירות המתנד ב- CD4060

כדי לקבוע את התצורה של תדר המתנד ב- CD4060, תצטרך להשתמש ברכיבים חיצוניים כמו נגדים וקבלים.רכיבים אלה משפיעים ישירות על אופן התפקוד המתנד הפנימי.באופן ספציפי, התדר תלוי בקיבולו של קבלים המחובר ל- PIN 11 וערכי ההתנגדות הקשורים לסיכות 9 ו -10. התאמת הערכים של רכיבים אלה מאפשרת לך לשנות את עיכוב הזמן או את תדר התנודה כך שיתאים לצרכים שלך.

בעת הגדרת המעגל, כדאי לזכור כי הנגד ב- PIN 11 צריך להיות גדול פי עשרה מהנגד בסיכה 10. זה מבטיח פעולה חלקה.המסופים הלא קשורים של הקבל והנגדים מחוברים זה לזה להשלמת המעגל, כפי שמוצג בסכמטי הפרוטאוס.

כדי לחשב את התדר, אתה יכול להשתמש בנוסחה פשוטה זו:

f = 1 / (2.5 x R1 x C1)

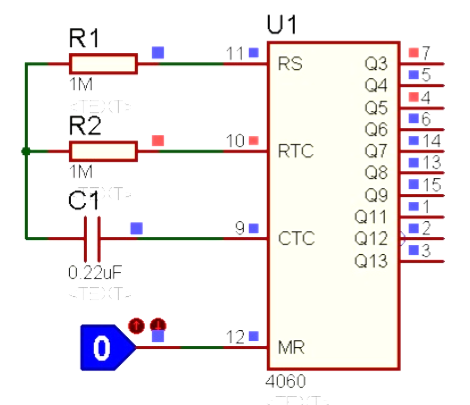

לדוגמה, אם תבחר ב- R1 להיות 1M אוהם ו- C1 להיות 0.22μF, החישוב ייראה כך:

F = 1 / (2.5 * 1,000,000 * 0.00000022)

F = 1.8 הרץ

המשמעות היא שהמתנד יפיק תדר שעון של 1.8 הרץ עם ערכים אלה.כדי למצוא את תקופת השעון, אתה פשוט לוקח את ההיפוך של התדר:

1/F = 0.56 שניות

ראוי לציין כי בעוד שהמתנד פועל בתדר זה, מתג סיכות הפלט מציינים במרווחים שהם מכפילים של תקופת המתנד.התנהגות זו מוסברת עוד יותר בעת ניתוח העיתוי של סיכות הפלט.

לאחר הפעלת המעגל, המתנד יתחיל לעבוד מייד.אם אתה צריך לעצור או לאפס אותו, אתה יכול להחיל אות גבוה או חיובי על סיכת האיפוס.זה יעצור את התנודה ויאפס את המערכת למצב הראשוני שלה, מוכן להתחיל שוב בעת הצורך.

חישוב תזמון לסיכות פלט CD4060

כדי להבין את העיתוי של סיכות הפלט ב- CD4060, אתה יכול לסמוך על יחסי תדרים פשוטים: כל סיכה פועלת במחצית התדר של זה שלפניו.לדוגמה, אם סיכה 3 עובדת ב -4 הרץ, סיכה 2 תכפיל את זה ב 8 הרץ.התנהגות צפויה זו עוזרת לך להעריך את מרווחי הזמן לכל פלט.

ניתן לחשב את העיתוי באמצעות הנוסחה:

T = 2^נ / fosc

כאן, T מייצג את תקופת הזמן של ה- PIN, FOSC הוא תדר המתנד, ו- N הוא מספר סיכת הפלט.נניח שאתה רוצה לחשב את העיתוי עבור PIN Q6, כאשר N הוא 6 ותדר המתנד (FOSC) מוגדר על 1.8 הרץ:

T = 2⁶ / 1.8

T = 64 / 1.8

T ≈ 35.5 שניות

חישוב זה פירושו ש- PIN Q6 יעבור למצב גבוה לאחר כ- 35.5 שניות.כל סיכה עוקבת אחר נוסחה זו, מה שמקל על קביעת התזמון עבור תפוקות שונות על ידי רק החלפת ערך ה- N בהתאמה.דפוס ברור זה מבטיח שתוכל לתכנן עיכובים ותפוקות ביעילות ליישום שלך.

מדריך מעשי לשימוש ב- CD4060

כדי להגדיר את ה- CD4060, התחל על ידי חיבור סיכת ה- VDD למסוף החיובי של ספק הכוח שלך ו- PIN GND למסוף השלילי.ה- IC יכול להתמודד עם מתחי אספקה ​​מ- 3V ל- 15V, וכמה גרסאות אפילו עולות עד 20 וולט, אז תמיד בדוק את גיליון הנתונים שלך אחר הדגם הספציפי בו אתה משתמש.

כדי להפעיל את המתנד, יהיה עליכם לחבר נגן לסיכת Rext, קבלים לסיכת הקקסט, ונגד נוסף לסיכת CLK.רכיבים אלה צריכים להיפגש בנקודה משותפת כמוצג בתרשים התצורה.

התדר נקבע באמצעות הנוסחה:

תדר (F) = 1 / (2.3 × CT × RT)

לקבלת תוצאות מדויקות, וודא ש- RT קטן משמעותית מהנגד השני (R2).

אם אתה צריך לאפס את השבב, החל אות גבוה על סיכת ה- RST (איפוס).כאשר סיכה זו נמוכה, השבב פועל כרגיל, אך אות גבוה יחזיר את הספירה לאפס.

ניתן להשתמש בתפוקות מסיכות ה- Q כדי לשלוט על פעולות שונות, כאשר כל סיכה מגיעה למצב גבוה לאחר מספר ספציפי של פולסי שעון:

• Q3 מגיע לגובה לאחר 2 אקסים, שווה ערך ל 8 מחזורי שעון.

• Q4 משיג גבוה לאחר פולסים של 2⁴, המתאים ל -16 מחזורי שעון.

• Q5 פוגע גבוה לאחר פולסים של 2⁵, המקיף 32 מחזורי שעון.

• Q6 מגיע גבוה לאחר קטניות 2⁶, המשתרע על 64 מחזורי שעון.

• Q7 עולה לגובה אחרי 2⁷ קטניות, המקיף 128 מחזורי שעון.

• Q8 מתרומם לגובה לאחר 2⁸ פולסים, המכסים 256 מחזורי שעון.

• Q9 עולה לגובה לאחר 2⁹ קטניות, המשתרע על 512 מחזורי שעון.

• Q11 מגיע גבוה לאחר קטניות 2¹, המקיפות מחזורי שעון 2048.

• Q12 פגיעות גבוהות לאחר קטניות 2¹², המשתרעות על מחזורי שעון 4096.

• Q13 עולה לגובה לאחר קטניות 2¹³, המכסים 8192 מחזורי שעון.

שיפור הדיוק עם גבישים ב- CD4060

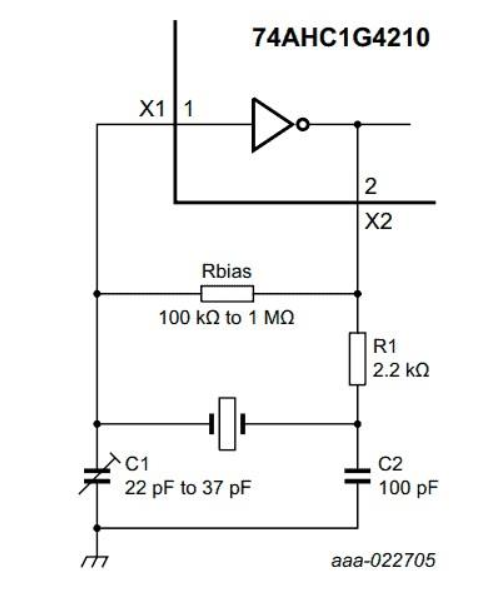

שימוש בקריסטל עם CD4060 יכול לשפר את הדיוק של המתנד שלו.מערך זה מכונה בדרך כלל מתנד של פירס והוא אידיאלי ליישומים הדורשים תזמון מדויק או ייצור תדרים.

למרות שגיליון הנתונים של CD4060 אינו מספק הנחיות נרחבות בבחירת ערכי רכיבים לתצורה זו, שבבים דומים כמו 74AHC1G4210 מציעים כמה תובנות שימושיות.לדוגמה, גיליון הנתונים 74AHC1G4210 מציע להשתמש בנגד ויסות כוח, R1, כדי לייצב את פעולת המתנד כנגד וריאציות במתח האספקה ​​או בזרם.

כדי להבטיח שהמתנד יתחיל וממשיך להתנדנד באופן אמין, על התבוננות של המעגל להיות מספיקה.המשמעות היא של- R1 לא צריך להיות ערך גבוה מאוד.כהנחיה כללית, ערך נגדי סביב 2.2 קילו הוא מעשי עבור מערכי מתנד קריסטל רבים, איזון יציבות וביצועים אמינים.

גישה זו מבטיחה שהמתנד מבוסס קריסטל פועל בצורה חלקה, ומספק תדר יציב למעגל CD4060 שלך.

בחירת הקריסטל הנכון ל- CD4060

בחירת הגביש הנכון ל- CD4060 תלויה בתדירות הפלט שאתה רוצה להשיג.אם אתה שואף להשתמש ב- IC כמחלק תדרים כדי לייצר תפוקה קבועה של 500 הרץ, על תדר הגביש להתאים את יחסי החלוקה של סיכות הפלט של CD4060.

העיתוי של כל סיכה עוקב אחר דפוס בו Q3 דורש 8 פולסים שעון למצב גבוה ועוד 8 למצב נמוך, וכתוצאה מכך סך הכל 16 פולסים לכל מחזור.תבנית זו עקבית בכל התפוקות, ומאפשרת לך לחשב את תדר הגביש הנדרש עבור פלט של 500 הרץ בסיכות שונות:

• Q3: 500 הרץ × 16 פולסים = 8 קילו הרץ

• Q4: 500 הרץ × 32 קטניות = 16 קילו הרץ

• Q5: 500 הרץ × 64 קטניות = 32 קילו הרץ

• Q6: 500 הרץ × 128 קטניות = 64 קילו הרץ

• Q7: 500 הרץ × 256 קטניות = 128 קילו הרץ

• Q8: 500 הרץ × 512 קטניות = 256 קילו הרץ

• Q9: 500 הרץ × 1024 קטניות = 512 קילו הרץ

• Q11: 500 הרץ × 4096 קטניות = 2.048 מגהרץ

• Q12: 500 הרץ × 8192 פולסים = 4.096 מגהרץ

• Q13: 500 הרץ × 16384 קטניות = 8.192 מגהרץ

בעוד שחלק מתדרי הגבישים הללו עשויים שלא להיות זמינים, ערכים נפוצים כמו 2.048 מגהרץ ו- 4.096 מגה הרץ הם אפשרויות אידיאליות להשגת פלט של 500 הרץ.גמישות זו מאפשרת לך לבחור גביש התואם הן את התדר הרצוי והן מה נגיש, מה שמבטיח את פונקציות CD4060 ביעילות ביישום שלך.

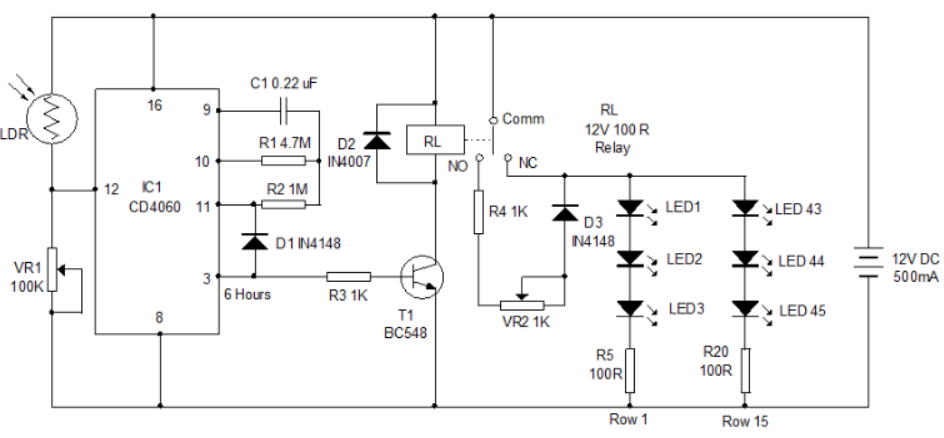

מערכת בקרת אור רחוב מבוססת CD4060

בדוגמה זו, ה- CD4060 משמש ליצירת מערכת בקרת תאורת רחוב עם עיכוב מובנה של 6 שעות.ההתקנה משלבת נגד תלוי אור (LDR) המחובר לסיכת האיפוס, המסייעת לפקח על רמות האור שמסביב.כאשר האור נופל מתחת לסף ספציפי, ה- LDR שולח אות לאיפוס הטיימר.

לאחר הפעלת האיפוס, ה- CD4060 מתחיל לספור, ואחרי עיכוב של 6 שעות, נורות LED המחוברות מופעלות.עיכוב תזמון זה מושג על ידי קביעת תצורה בזהירות של תדר מתנד הקריסטל כך שיתאים למרווח התזמון הרצוי.

חלופות CD4060 ו- ICS שווה ערך

אתה יכול לחקור את האלטרנטיבות והקבילות הבאות עבור CD4060:

• CD4060 (יצרנים שונים, כגון NTE4060, MC14060- HCF4060- TC4060- HEF4060)

• • 4020: מונה אדווה בינארי בן 14 שלבים (ללא מתנד מובנה)

• • 4024: מונה אדווה בינארי בן 7 שלבים (ללא מתנד מובנה)

• • 4040: מונה אדווה בינארי בן 12 שלבים (ללא מתנד מובנה)

• • CD4024B: ניתן להשיג בתצורות של 7 סיביות ו -12 סיביות, שיכולות לשמש כתחליפים קיימא

אלטרנטיבות אלה עשויות לדרוש מכם לתכנן מתנד חיצוני אם אינן נכללות ב- IC.

יישומי CD4060 IC בתרחישים בעולם האמיתי

מכשירי תזמון

ה- CD4060 אידיאלי ליצירת מערכות הדורשות מעקב אחר זמן מדויק ועקבי.הוא נמצא בשימוש נרחב הן בתחום התעשייתי והן באלקטרוניקה צרכנית בגלל יכולתו לייצר מרווחי תזמון מדויקים.בין אם אתה מעצב מעגל טיימר או מנהל פעולות רגישות לזמן, IC זה מפשט את התהליך עם המתנד המובנה שלו ופונקציונליות הנגדית שלו.

מעגלים מעוררי עיכוב

כשאתה צריך להציג עיכובים משמעותיים במעגל שלך, CD4060 הוא בחירה אמינה.זה שימושי במיוחד ליישומים כמו מערכות אבטחה ביתית או תהליכים תעשייתיים אוטומטיים שבהם עיכובים מדויקים הם קריטיים.היכולת שלה לספק מרווחי זמן ארוכים עם רכיבים מינימליים הופכת אותו לאפשרות נוחה לעיצובים שונים.

מחלק תדרים

ה- CD4060 מצטיין בחלוקת אותות תדרים גבוהים לקטעים קטנים יותר וניתנים לניהול יותר.תכונה זו שימושית במיוחד במערכות שמע ותקשורת, בהן התאמת רמות התדר נחוצות להפעלה נאותה.הדלפק המובנה של ה- IC מפשט את תהליך החלוקה, חוסך זמן ומפחית את הצורך ברכיבים נוספים.

דלפקי אירועים

ה- CD4060 יעיל גם ביישומים בהם נדרשת ספירת אירועים או פעולות.ממשימות ספירה בסיסיות למערכות ניטור תעשייתיות מורכבות, היא מספקת ביצועים אמינים.הרבגוניות שלה הופכת אותו לפיתרון להתנהלות לפרויקטים הכוללים מעקב אחר אירועים או פעולות רצופות.

מגוון היישומים הרחב של CD4060 מדגים את הגמישות והתועלת שלו, מה שהופך אותו לבחירה אמינה למשימות הקשורות לזמן, ניהול תדרים וספירת אירועים.

על יצרן CD4060

Texas Instruments (TI) היא מובילה עולמית בתעשיית המוליכים למחצה, הידועה בתרומתו החדשנית לטכנולוגיה.החברה מפעילה ב -35 מדינות, ומאגדת צוות עצום של אנשים מוכשרים.המסע של TI החל בשנת 1958 כאשר אחד מעובדיו יצר את המעגל המשולב הראשון העובד, הישג פורץ דרך שהניח את הבסיס לאלקטרוניקה מודרנית.

מַסְקָנָה

ה- CD4060 הוא IC מגוון המשלב מתנד ודלפק בינארי לטיפול במגוון רחב של תזמון ומשימות הקשורות לתדר.בין אם אתה זקוק לעיכובים מדויקים של זמן, חלוקת תדרים או ספירת אירועים אמינה, CD4060 מספק פונקציונליות עקבית וקלה לשימוש.העיצוב הגמיש והיישומים הרחבים שלו הופכים אותו לכלי חשוב ליצירת מעגלים אמינים בפרויקטים שונים
