טרנזיסטור BC548: עבודה, יתרונות ושימושים במעגלים

הטרנזיסטור BC548 הוא רכיב נפוץ במעגלים אלקטרוניים להחלפת אותות והגברה.זה מגוון, אמין ומתאים ליישומים בעלי עוצמה נמוכה.מאמר זה בוחן את תכונותיו, עקרונות העבודה, תצורת הסיכה ושימושים שונים, ומספק הבנה ברורה של הפונקציונליות שלה.

קָטָלוֹג

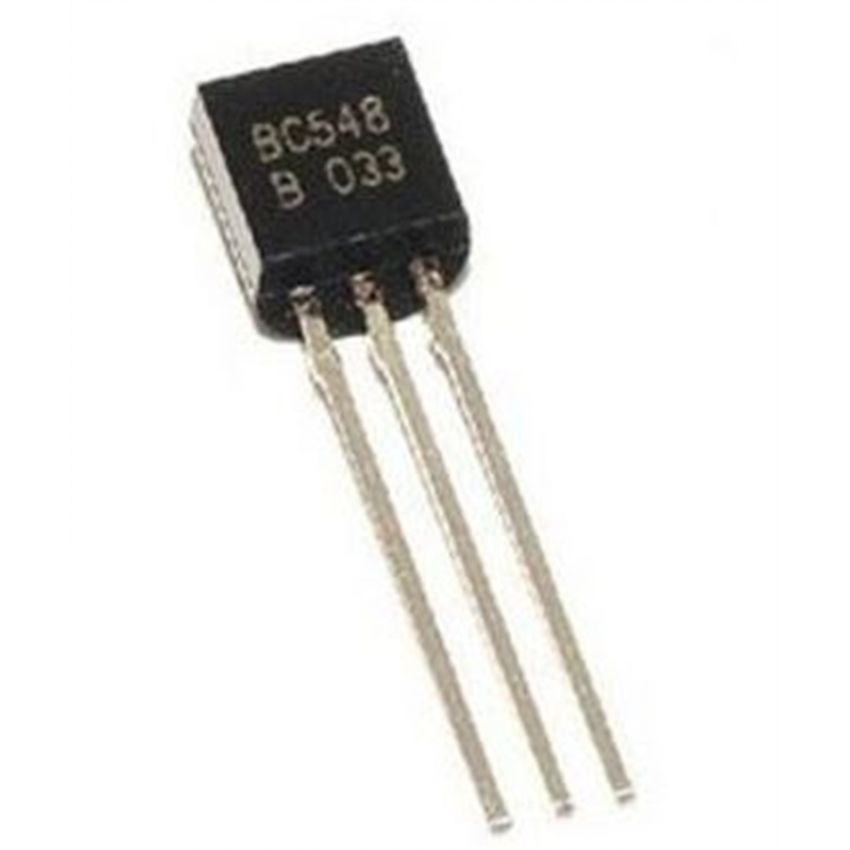

סקירה כללית של טרנזיסטור NPN BC548

ה BC548 הוא טרנזיסטור צומת דו -קוטבי NPN בשימוש נרחב המיועד למשימות כמו מיתוג והגברת אותות במעגלים אלקטרוניים.זה יכול להתמודד עם עומס של עד 500mA כאשר הוא משמש כמתג, מה שהופך אותו למגוון עבור יישומים שונים בעלי עוצמה נמוכה.טרנזיסטור זה מגיע בשלוש גרסאות: BC548A- BC548B, ו BC548Cוההבדל העיקרי בין דגמים אלה טמון בערכי הרווח הנוכחי של DC.

הרווח של ה- BC548A נע בין 110 ל- 220, ואילו ל- BC548B יש טווח רווח של 200 עד 450, וה- BC548C מציע את הטווח הגבוה ביותר של 420 עד 800. ערכים אלה קובעים כמה הטרנזיסטור יכול להגביר אות, וזו הסיבהבחירת הגרסא הנכונה בהתבסס על צרכי המעגל שלך היא קריטית.בין אם אתה עובד על הגברה או החלפת משימות, BC548 מציע פיתרון אמין ויעיל.

תפקוד מפורט של הטרנזיסטור BC548

הטרנזיסטור BC548 פועל באמצעות זרם קטן בטרמינל הבסיס שלו כדי לשלוט בזרימה של זרם גדול יותר בין מסופי האספן שלו לפולט.כדי לעבוד נכון, יש להגביל את הזרם המסופק לבסיס ללא יותר מ- 5mA.כאשר סיכת הבסיס מחוברת לקרקע, החיבור בין האספן לפולט נשאר פתוח, ומונע כל זרם לזרום.

כאשר מופעל אות על מסוף הבסיס, הוא סוגר את החיבור הזה, ומאפשר לזרם לזרום בין האספן לפולט.מדינה זו מכונה אזור הרוויה, שם הטרנזיסטור "פועל" במלואו, והוא יכול להתמודד עם עד 500mA של זרם.מצד שני, כאשר האות לבסיס מוסר, הטרנזיסטור נכנס לאזור הניתוק, מכבה "כבוי" לחלוטין ועוצר את זרימת הזרם.

אם אתה מגדיל מעט את המתח בטרמינל הבסיס, הוא יכול לגרום לשינוי משמעותי בזרם הזורם דרך האספן והפולט.מסוף הפולט מסומם בכבדות בהשוואה למסופים האחרים, מה שהופך את מתח האספן גבוה יותר ממתח הבסיס.התנהגות זו מאפשרת ל- BC548 להגביר את האותות ביעילות, מה שהופך אותו לבחירה אמינה עבור משימות מיתוג והגברה רבות.

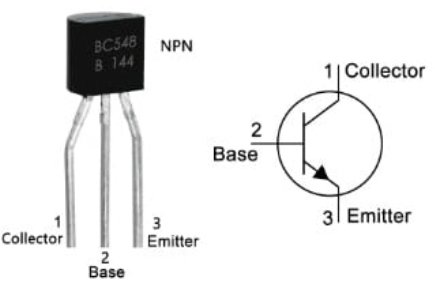

פריסת PIN של טרנזיסטור BC548

לטרנזיסטור BC548 יש שלושה מסופים, שכל אחד מהם ממלא תפקיד מובהק בפעילותו.מסופים אלה נבדלים זה מזה מבחינת רמות הסמים שלהם ומשימות ספציפיות במעגל.הבנת תצורת ה- PIN עוזרת לך לחבר את הטרנזיסטור בצורה נכונה במעגל שלך.

• PIN-1 (אספן): זה המקום בו הזרם נכנס לטרנזיסטור.זה משמש כטרמינל הקלט לזרימת הזרם העיקרית במעגל.

• PIN-2 (בסיס): מסוף הבסיס הוא נקודת הבקרה של הטרנזיסטור.זרם קטן המיושם כאן מווסת את הזרם הגדול יותר הזורם בין האספן לפולט.

• PIN-3 (פולט): זהו הטרמינל דרכו יוצא הזרם מהטרנזיסטור לאחר השלמת דרכו במעגל.

מאפייני מפתח ומפרטים טכניים של טרנזיסטור BC548

התכונות והמפרט של טרנזיסטור BC548 מפורטות להלן כדי לספק תובנה לגבי הפונקציונליות והעיצוב שלו.

פָּרָמֶטֶר	עֵרֶך
סוג טרנזיסטור	Bi-polar, npn
מספר הסיכות	3
סוג חבילה	TO-92
זרם אספן מקסימלי (IC)	500mA
מתח מקסימאלי-פולט-פולט (VCE)	30 וולט
מתח בסיס מקסימלי של אספן (VCB)	30 וולט
מתח בסיס פולט מקסימאלי (VEB)	5V
תדר מעבר (ft)	150 מגהרץ
פיזור אספנים מרבי	625 מגוואט
רווח זרם DC (HFE)	110 עד 800
טווח טמפרטורות הפעלה ואחסון	-55 מעלות צלזיוס ל +150 מעלות צלזיוס
סוג הר	דרך חור
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
כוח מרבי	500 מגוואט

מקבילות של טרנזיסטור BC548

• • BC547

• • BC549

• • BC550

• • 2N2222

• • 2N3904

• • 2N3906

טרנזיסטורים משלימים PNP:

• • BC557

• • BC558

• BC556

הנחיות לשימוש בטוח בטרנזיסטור BC548 במעגלים

כדי להבטיח שהטרנזיסטור BC548 יעבוד היטב ונמשך זמן רב, חשוב לעקוב אחר כמה אמצעי בטיחות.היצמדו תמיד למפרט המומלץ, שכן חריגה מהם עלולה לגרום נזק.לדוגמה, הימנע מחיבור כל עומס הדורש יותר מ- 30V או 500MA, מכיוון שזה חורג מהיכולת של הטרנזיסטור.

שימו לב מקרוב לחיבורי הסיכה.יש לחבר נכון את סיכות הטרנזיסטור;היפוך או יציאתם לא נכון עלול לגרום לתפקוד או נזק קבוע.השימוש בנגד מתאים בטרמינל הבסיס חשוב לא פחות.זה עוזר לשלוט בזרם הזורם לבסיס, שלא אמור לעלות על 5mA.

לבסוף, וודא שטמפרטורת ההפעלה נשארת בטווח של -55 מעלות צלזיוס ל- +150 מעלות צלזיוס.חום או קור מוגזם יכולים להפחית את ביצועי הטרנזיסטור או להוביל לכישלון.ביצוע הצעדים הפשוטים הללו יכול לעזור לך להפיק את המרב מהטרנזיסטור BC548 בפרויקטים שלך.

מעגל בודק קריסטל באמצעות הטרנזיסטור BC548

מעגל הבוחן הקריסטלי, שנבנה באמצעות טרנזיסטור BC548, הוא דרך פשוטה ויעילה לבדוק אם רכיב גביש פועל כראוי.גבישים הם חלק מרכזי בפרויקטים אלקטרוניים רבים, מכיוון שהם עוזרים לייצר תדרים ספציפיים.מעגל זה יוצר מתנד, ואם הגביש פונקציונלי, ה- LED במעגל ימצמצם כדי לציין שהוא פועל כראוי.

כדי ליצור מעגל זה, תזדקק לכמה רכיבים בסיסיים: אספקת חשמל של 6V DC, שני טרנזיסטורים BC548, שני דיודות 1N914, LED, ונגדים של 2.2KΩ, 47KΩ, 1KΩ ו- 10KΩ.בנוסף, נדרשים קבלים של ערכים 0.1μF, 1NF ו- 100PF.לאחר שתרכיב את המעגל בעקבות התרשים, ההתקנה תאפשר לך לבדוק גבישים בקלות.

כאשר הקריסטל מחובר, המעגל מייצר תנודות, המפעילות את הטרנזיסטור הראשון של BC548.לאחר מכן תוקן האות על ידי הדיודות ומסונן על ידי קבלים לפני שהוא מגיע לטרנזיסטור השני של BC548, המפעיל את ה- LED.LED זוהר מעיד על גביש עובד, בעוד שאף אור אינו מציע שהגביש לקוי.בודק פשוט זה יכול לחסוך זמן ולהבטיח שהגבישים המשמשים בפרויקטים שלך פועלים כמו שצריך.

עקרונות הפעלה של מעגל הבוחן קריסטל עם BC548

מעגל זה משתמש בשני טרנזיסטורים BC548 העובדים יחד כדי לבדוק את הפונקציונליות של גביש.המעגל מופעל על ידי אספקת 6V, המיועד לשלוט בבטחה בזרימת הזרם על ידי הצבת נגדים לפני כל רכיב.הקריסטל הנבדק מחובר ישירות למסוף הבסיס של הטרנזיסטור הראשון (T1).

כאשר הקריסטל מייצר תנודות, הוא מפעיל T1, ומייצר תפוקה שעוברת דרך דיודות 1N914.דיודות אלה מתקנות את האות, המסונן אז על ידי קבלים לפני שהוא מגיע לבסיס הטרנזיסטור השני (T2).T2 מגביר את האות ומדליק LED אם הגביש פועל כראוי.

אם ה- LED אינו זוהר, הגביש פגום או פגום.הגדרה זו שימושית מאוד לאימות במהירות של פעולת גבישים, במיוחד בפרויקטים בתדר גבוה בהם יש צורך במתנדים מדויקים.הפשטות והאמינות של מעגל זה הופכים אותו לכלי חשוב להבטיח שהגבישים שלך מתפקדים כצפוי.

יתרונות ויתרונות ביצועים של טרנזיסטור BC548

טכנולוגיית תהליכים מתקדמת

טרנזיסטור זה בנוי באמצעות טכנולוגיית תהליכים מתקדמת, ומבטיח שהוא פועל ביעילות ובאמינות במגוון רחב של מעגלים.הטכנולוגיה המשמשת הופכת אותה למתאימה הן למשימות מיתוג והן למשימות הגברה, ומעניקה לה יתרון בביצועים.

מתח שגיאה נמוך

הטרנזיסטור BC548 נועד לייצר מתח שגיאה נמוך מאוד.המשמעות היא שהיא פועלת בדיוק גבוה, תוך שמירה על יציבות במעגל שלך.תכונה זו הופכת אותה לבחירה אמינה עבור מעגלים הדורשים דיוק.

מהירות מיתוג גבוהה

היכולת שלה לעבור בין מצבים מופעלים ומכבה במהירות הופכת את ה- BC548 לאידיאלי ליישומי מיתוג מהיר.בין אם אתה עובד על מעגל דיגיטלי או על הגדרה תלויה בתדר, התגובה המהירה מבטיחה ביצועים חלקים.

פעולת מתח מלא

הטרנזיסטור תומך בפעולת מתח מלא, שמוסיפה גמישות לשימוש בו.זה יכול להתמודד עם מתח האספן-לפטול המרבי ביעילות, ולהבטיח פעולה בטוחה ועקבית בגבולותיו המדורגים.

זרם גבוה וטיפול בכוח

עם דירוג זרם מקסימלי של 500mA, BC548 מסוגל לנהוג במספר רכיבים בו זמנית.יכולת הטיפול בכוח שלה הופכת אותה גם למתאימה למגוון יישומים, החל מהנהיגה נוריות LED למסרים.

רווח נוכחי DC מעולה

ה- BC548 כולל רווח זרם DC גבוה, שנע בין 110 ל- 800, תלוי בגרסה.זה הופך אותו ליעיל ביותר להגברת האותות, במיוחד במעגלי שמע עם עוצמה נמוכה ועיבוד אותות.

רמות רעש נמוכות

בהשוואה לטרנזיסטורים דומים כמו BC549 ו- BC550, BC548 מייצר פחות רעש.זה הופך את זה לאופציה נהדרת עבור מעגלים שבהם הפחתת רעש היא בראש סדר העדיפויות, כמו למשל במגברי שמע או הגברות אות רגישות.

תאימות רכיב רב -תכליתית

הודות ליכולתו להתמודד עם עד 500mA, BC548 יכול להניע מגוון רכיבים.לעתים קרובות הוא משמש עם מעגלים משולבים, טרנזיסטורים אחרים, נוריות LED וממסרים, מה שהופך אותו לבחירה רב -תכליתית עבור יישומים אלקטרוניים רבים.

יישומי הטרנזיסטור BC548

הגברת אותות חלשים

הטרנזיסטור BC548 משמש בדרך כלל בזוגות דארלינגטון כדי להגביר אותות חלשים.על ידי זיווג זה עם טרנזיסטור אחר, זה משפר מאוד את חוזק האות, מה שהופך אותו לאידיאלי ליישומים הדורשים הגברה גבוהה.

מעגלי חיישנים

טרנזיסטור זה הוא מרכיב מרכזי במעגלי חיישנים, ועוזר לעבד ולהגביר אותות מחיישנים לשימוש נוסף במערכות אלקטרוניות.

נהיגה בעומסי עוצמה נמוכה

עם יכולתה להתמודד עם עומסים עד 500mA, ה- BC548 מושלם לנהיגה של עומסים קטנים כמו נוריות LED, ממסרים ומכשירים דומים בעלי עוצמה נמוכה.

הגברת שמע ומודולי מנהל התקן

BC548 משמש לרוב במעגלי שמע להגברת צליל.זה משמש גם במודולי נהג שונים, כולל נהגי LED, נהגי ממסר ומודולי החלפה.

מודולי מגבר

הוא נמצא בשימוש נרחב בסוגים שונים של מודולי מגבר כמו מגברי אות, מגברי דחיפה ומגברי שמע.הרווח הגבוה והרעש הנמוך שלו הופכים אותו לבחירה מצוינת עבור יישומים אלה.

מעגלי מטרה כללית

תוכלו למצוא את ה- BC548 במספר מעגלים רבים לשימוש כללי, כמו קדימת שמע, מתגי מגע, מעגלי פלאש LED, מעגלי RF, חיישני חום ומערכות PWM (מודולין רוחב הדופק).

מכשירי מיתוג מהירים ואזעקה

הודות למהירות המיתוג המהירה שלו, ה- BC548 משמש במכשירי מיתוג מהיר ובמעגלי אזעקה.יישומים אלה נהנים מיכולתם להפעיל ולכבות במהירות ללא עיכובים.

החלפה לשימוש כללי

ה- BC548 יכול להחליף טרנזיסטורים רבים אחרים לשימוש כללי, כמו BC547 ו- 2N3904, בפרויקטים אלקטרוניים שונים, מה שהופך אותו לתחליף רב-תכליתי לרכיבים דומים.

טיפול בעומס טווח רחב

עם דירוג הנוכחי של אספן 500mA, BC548 יכול להניע מגוון רחב של עומסים, מה שהופך אותו למתאים למעגלים הדורשים להפעלת רכיבים מרובים בו זמנית.

יישומי הגברה מראש

פיזור האספנים המצוין והרווח הנוכחי DC הגבוה שלה הופכים את BC548 לאידיאלי לשימוש הן בשלבי הגברה והן בשלבי ההגברה של מעגלים.זה מבטיח עיבוד אות ברור וביצועים יעילים.
