מדריך שלם לטרנזיסטור 2N3055

ה- 2N3055 הוא טרנזיסטור כוח אמין המיועד למשימות בעלות עוצמה גבוהה כמו מיתוג והגברה.חבילת המתכת החסונה שלה TO-3 והיכולת להתמודד עם זרמים גדולים הופכים אותה לבחירה אמינה עבור יישומים שונים.בין אם אתה זקוק לזה למגברי שמע, בקרי מנוע או ספקי חשמל, טרנזיסטור זה מציע ביצועים עקביים בתנאים תובעניים.

קָטָלוֹג

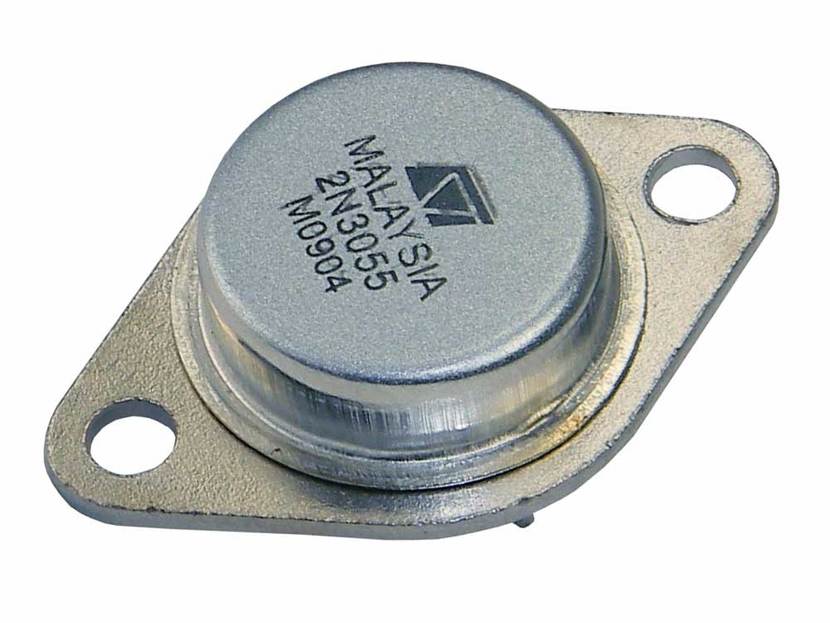

מבוא לטרנזיסטור 2N3055

ה 2N3055 הוא טרנזיסטור כוח NPN הניתן להתאמה גבוהה המיועד למשימות מיתוג והגברה.הוא נבנה באמצעות תהליך בסיס אפיטקסיאלי, והוא שוכן במארז מתכת אטום וחסום הרמטי המספק עמידות וביצועים אמינים.טרנזיסטור זה מתאים היטב לטיפול בעומסי כוח בינוני, מה שהופך אותו לבחירה מעשית עבור יישומים שונים.

אחד היתרונות העיקריים של ה- 2N3055 הוא היעילות שלו במגברי כוח שמע.הרווח הכמעט ליניארי שלו מאפשר הגברה עקבית ואיכותית, מה שהופך אותו לאפשרות מועדפת לפרויקטים הדורשים פלט שמע חזק.בין אם אתה משתמש בו למיתוג לשימוש כללי או במעגלים הדורשים ניהול כוח אמין, תכנון טרנזיסטור זה מבטיח יעילות ואמינות.

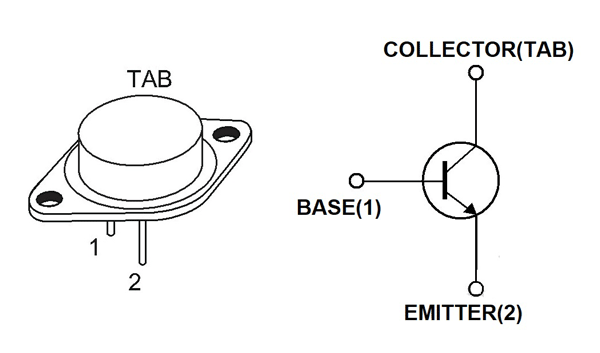

פרטי סיכה ותצורה של 2N3055

הטרנזיסטור 2N3055 מעוצב עם חבילת TO-3, עיצוב יציב ויעיל התומך ביישומים בעלי עוצמה גבוהה.חבילה זו לא רק מבטיחה ביצועים אמינים, אלא גם הופכת את הטרנזיסטור המתאים לסביבות בהן נדרשים תכונות תרמיות ומכניות חזקות.

מספר סיכה	שם סיכה	תֵאוּר
1	בָּסִיס	מסוף בקרה: שולט בפעולת הטרנזיסטור.
2	פולט	מסוף קרקע: מחזיר זרם לקרקע.
3	אַסְפָן	מסוף פלט: מסוף נשיאת זרם עיקרי.

פונקציות של כל סיכה

• בסיס: זהו סיכת הבקרה של הטרנזיסטור.על ידי יישום זרם קטן על הבסיס, אתה יכול לווסת זרימת זרם גדולה יותר בין האספן לפולט, מה שמאפשר לטרנזיסטור לתפקד כמתג או מגבר.

• אספן: פועל כסיכה העיקרית הנושאת זרם, האספן מתחבר לעומס במעגל שלך ומנהל את זרימת הזרם המבוקר.

• פולט: סיכה זו משמשת כטרמינל הקרקע, מכוונת את הזרם בחזרה לקרקע המעגל, ומשלימה את זרימת החשמל.

מפרטים ותכונות של טרנזיסטור 2N3055

פָּרָמֶטֶר	עֵרֶך
סוג טרנזיסטור	NPN
מתח פולט-פולט (VCE)	60 וולט
מתח בסיס אספן (VCB)	100 וולט
מתח בסיס פולט (VEB)	7V
זרם אספן (IC)	15 א
פיזור כוח (PTOT)	115W
רווח נוכחי (HFE)	20 עד 70
טווח טמפרטורות הפעלה	-65 מעלות צלזיוס עד 200 מעלות צלזיוס
חֲבִילָה	TO-3

תכונות

• טיפול בעוצמה גבוהה

ה- 2N3055 יכול להתמודד עם כוח של עד 115 וואט של כוח, מה שהופך אותו לבחירה אמינה ליישומים הדורשים ניהול עומסי כוח משמעותיים.תכונה זו מבטיחה שהטרנזיסטור יכול לבצע ביצועים יעילים במעגלים הדורשים כוח גבוה, כמו מגברים או בקרי מנוע.

• עיצוב חזק

אריזת הפח של המתכת של ה- 2N3055 נועדה לספק ביצועים תרמיים מעולים.תכנון זה מסייע בפיזור החום ביעילות, ומבטיח פעולה יציבה אפילו בשימוש כבד או בהגדרות בעלות עוצמה גבוהה.

• זמינות רחבה

תוכלו למצוא את ה- 2N3055 הזמין מיצרנים רבים.הזמינות הנרחבת שלה הופכת אותה לאופציה נוחה, בין אם אתה עובד על פרויקט קטן או על עיצוב גדול יותר הדורש מספר רכיבים.

• שימוש רב -תכליתי

הרבגוניות של ה- 2N3055 מאפשרת לו להשתלב במגוון רחב של יישומים בעלי עוצמה גבוהה.בין אם אתה בונה מגבר חשמל, מעגל מיתוג או אספקת חשמל, טרנזיסטור זה מתאים בצורה חלקה לשימושים שונים, ומעניק לך גמישות בעיצובים שלך.

מקבילות של טרנזיסטור 2N3055

חלק שווה ערך	יַצרָן	תֵאוּר
2N3055	Hi-tron Semiconductor Corp	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 60V V (BR), NPN, סיליקון, TO-3, מתכת, 2 סיכה
2N3055A	מוצרי מוליכים למחצה של מוטורולה	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 60V V (BR), NPN, סיליקון, TO-204AA, מתכת, 2 סיכה
2N3055AG	Rochester Electronics LLC	15A, 60V, NPN, סיליקון, טרנזיסטור כוח, TO-204AA, תואם ROHS, מתכת, 2 סיכה
JANTXV2N3055	פתרונות מוליכים למחצה של קובהאם	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 70V V (BR), NPN, סיליקון, TO-3, מתכת, 2 סיכה
JANTX2N3055	תאגיד מיקרוסמי	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 70V V (BR), NPN, סיליקון, TO-3, מתכת, 2 סיכה
2N3055CECC	TT אלקטרוניקה כוח ו- Hybrid / Semelab Ltd	15A, 60V, NPN, סיליקון, טרנזיסטור כוח, TO-3, מתכת, 2 סיכה
BDX10R1	TT אלקטרוניקה כוח ו- Hybrid / Semelab Ltd	15A, 60V, NPN, סיליקון, טרנזיסטור כוח, TO-204AA, אטום הרמטי, מתכת, 2 סיכה
BDX10	נגדי TT אלקטרוניקה	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 60V V (BR), NPN, סיליקון, TO-204AA, אטום הרמטי, 2 סיכה
2N3055R1	TT אלקטרוניקה כוח ו- Hybrid / Semelab Ltd	15A, 60V, NPN, סיליקון, טרנזיסטור כוח, TO-204AA, אטום הרמטי, מתכת, 2 סיכה
JAN2N3055	API Technologies Corp	טרנזיסטור דו קוטבי כוח, מנכ"ל 15A IC, 70V V (BR), NPN, סיליקון, TO-3, מתכת, 2 סיכה

הנחיות לשימוש בטרנזיסטור 2N3055 ביעילות

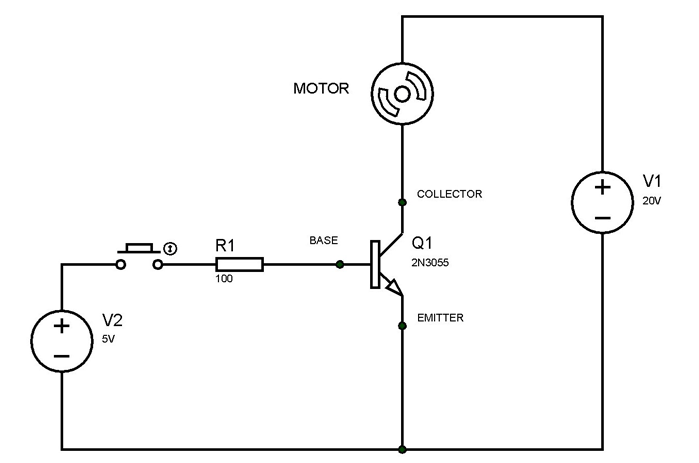

הטרנזיסטור 2N3055 הוא רכיב רב -תכליתי שעובד היטב במגוון יישומי טרנזיסטור NPN.כדי להבין כיצד הוא מתפקד, שקול דוגמה שבה היא משמשת כמכשיר מיתוג פשוט בתצורת פולט נפוצה להפעלת מנוע.

בהגדרה זו המנוע פועל כעומס, ומקור חשמל 5V מתחבר ללחצן לחיצה, המספק את האות להפעלת הטרנזיסטור.כדי שהמעגל יעבוד כראוי, מקורות ההדק ומקורות הכוח צריכים לחלוק קרקע משותפת.נגן 100Ω כלול גם לניהול הזרם הזורם דרך בסיס הטרנזיסטור.

כאשר לא נלחץ על כפתור הלחיצה, אף זרם לא זורם לבסיס הטרנזיסטור, ומשאיר אותו במצב מעגל פתוח.המשמעות היא שמתח האספקה ​​המלא נמצא על פני הטרנזיסטור, והמנוע נשאר כבוי.

לחיצה על לחצן הלחץ שולחת אות מתח לבסיס, ומשלימה את המעגל בין הבסיס לפולט.פעולה זו מאפשרת לזרם לזרום דרך הטרנזיסטור, המפעיל אותו.לאחר הפעלתו, הטרנזיסטור מתנהג כמו מעגל סגור, ומאפשר לזרם לזרום מהאספן לפולט.כתוצאה מכך, המנוע מתחיל לרוץ וימשיך לפעול כל עוד יש זרם בבסיס.

שחרור הכפתור עוצר את זרם הבסיס, מבטל את הטרנזיסטור.לאחר מכן הטרנזיסטור עובר למצב התנגדות גבוהה, מפסיק את הזרימה הנוכחית דרך האספן ועוצר את המנוע.

דוגמה פשוטה זו מדגישה כיצד ניתן להשתמש ב- 2N3055 ביעילות כמכשיר מיתוג.הפעולה הישירה שלה מקלה על ההשתלבות במגוון מעגלים הדורשים יכולות מיתוג אמינות.

יישומים בעולם האמיתי של טרנזיסטור 2N3055

מגברי כוח

ה- 2N3055 נמצא בשימוש נרחב במגברי כוח בגלל יכולתו להתמודד עם זרם וכוח גבוה.אתה יכול לסמוך על זה למגברי שמע, שם יש צורך בהגברה ברורה ועקבית.הרווח הכמעט ליניארי שלו מבטיח פלט חלק, מה שהופך אותו מתאים למערכות שמע בעלות ביצועים גבוהים ואפילו מגברי RF.

מעבר מעגלים

במעגלי מיתוג, ה- 2N3055 מתפקד כמתג יעיל לניהול עומסים בעלי עוצמה גבוהה.בין אם אתה צריך לשלוט על מנוע, מנורה או תנור, טרנזיסטור זה יכול לטפל ביעילות במשימה.זה מאפשר לך לבנות מעגלים המחליפים עומסים כבדים בקלות ובאמינות.

ספקי כוח

ה- 2N3055 ממלא תפקיד חיוני במעגלי אספקת החשמל, כולל סוגים ליניאריים וגם מיתוג.היכולת שלה לווסת ולשלוט ברמות מתח גבוהות ורמות זרם הופכת אותו לאידיאלי לשמירה על תפוקה יציבה במכשירים הדורשים אספקת חשמל עקבית.

בקרי מנוע

אם אתה עובד על יישומי בקרת מנוע, 2N3055 יכול לנהוג ולווסת את מנועי DC בצורה יעילה.ביצועיו מבטיחים פעולה חלקה ושליטה אמינה, בין אם אתם בונים בקרי מנוע למטרות תעשייתיות או פרויקטים אישיים.הטיפול החזק שלה בזרם הופך אותו לבחירה אמינה עבור מערכות מונעות מוטוריות.

פרטי החבילה של טרנזיסטור 2N3055

ה- 2N3055 מגיע באריזת מתכת TO 3, עיצוב הידוע בעמידותו ובביצועים התרמיים האמינים שלו.חבילה זו מאפשרת לטרנזיסטור להתמודד עם יישומים בעלי עוצמה גבוהה ללא התחממות יתר, מכיוון שהיא מפזרת ביעילות חום שנוצר במהלך הפעולה.מעטפת המתכת החסונה מבטיחה שהרכיב יכול לעמוד בסביבות תובעניות, ומספק אפשרות אמינה לפרויקטים הדורשים ביצועים חזקים.בנוסף, חבילת TO-3 מקלה על הרכבת הטרנזיסטור בצורה מאובטחת, מה שמפשט את האינטגרציה בעיצובים שלך תוך הבטחת פעולה יציבה.

יצרנים מובילים של טרנזיסטור 2N3055

הטרנזיסטור 2N3055 מיוצר על ידי מספר חברות מוליכים למחצה ידועים, כולל על מוליכים למחצה, Stmicroelectronics ו- Fairchild מוליכים למחצה.יצרנים אלה בנו מוניטין ליצירת רכיבים אלקטרוניים אמינים ואיכותיים.בחירת טרנזיסטור 2N3055 מחברות אלה מעניקה לך ביטחון בביצועיו ובאמינותו.בין אם אתם עובדים על פרויקט קטן או על יישום תובעני יותר, יצרנים אלה מבטיחים איכות עקבית שתוכלו לסמוך עליהם על העיצובים שלכם.

השוואה בין 2N3055 ל- MJ2955 טרנזיסטורים

מפרט של 2N3055

ה- 2N3055 הוא טרנזיסטור NPN שנועד להתמודד עם כוח גבוה.הוא פועל עם מתח פולט-פולט מקסימלי (VCE) של 60V, זרם אספן (IC) של 15A, ויכולת פיזור חשמל (PTOT) של 115W.מפרטים אלה הופכים אותו מתאים למעגלים הדורשים יכולות מיתוג והגברה אמינות.

מפרט MJ2955

ה MJ2955, כטרנזיסטור PNP, משקף את המפרט של ה- 2N3055 עם VCE 60V, 15A IC ו- 115W PTOT.עם זאת, קוטביות ה- PNP שלה מאפשרת לו לתפקד במעגלים בהם נדרש מתח בסיס שלילי, ומשלים את פעולת טרנזיסטורים NPN.

הבדלים בקוטביות ובפונקציונליות

ההבדל העיקרי בין 2N3055 ל- MJ2955 טמון בקוטביות שלהם.ה- 2N3055 הוא טרנזיסטור NPN, המתנהל כאשר מיושם מתח חיובי על בסיסו.ה- MJ2955, בהיותו טרנזיסטור PNP, מתנהל תחת מתח בסיס שלילי.אופי משלים זה מאפשר להם לעבוד יחד ביעילות ביישומים כמו מגברי דחיפה, בהם טרנזיסטור אחד מתנהל בזמן שהשני כבוי, ומבטיח פעולה מאוזנת.

בקשות הדורשות טרנזיסטורים משלימים

ביישומים הדורשים טרנזיסטורים משלימים, כמו מגברי שמע, זוג 2N3055 ו- MJ2955 הוא אידיאלי.ה- 2N3055 מטפל בדרישות מתח חיוביות, ואילו ה- MJ2955 מנהל מתחים שליליים.יחד הם מספקים פעולה חלקה ויעילה במעגלים הדורשים רכיבי NPN ו- PNP כאחד.הביצועים המאוזנים שלהם מבטיחים תפוקה אמינה במגברי כוח ובמערכות דומות אחרות.

מַסְקָנָה

הטרנזיסטור 2N3055 הוא בחירה רב-תכליתית ואמינה עבור יישומים בעלי עוצמה גבוהה.בין אם אתם עובדים על מגברי חשמל, החלפת מעגלים או ספקי חשמל, היא מציעה ביצועים אמינים העונים על הצרכים שלכם.היכולת שלה להתמודד עם כוח גבוה, יחד עם עמידות חבילת המתכת TO-3 שלה, הופכת אותה לאופציה מהימנה למגוון רחב של פרויקטים.

אתה יכול להשתמש ב- 2N3055 במגברי שמע, בקרי מנוע ועיצובים שונים של אספקת חשמל בביטחון.העיצוב החזק והפעולה העקבית שלו מבטיחים שהוא מתפקד היטב אפילו בסביבות תובעניות, מה שהופך אותו לרכיב אמין למעגלים שלך.
