XCS20-3TQ144I מדריך FPGA: תכונות, יישומים, אלטרנטיבות וגיליון נתונים

מדריך זה עוסק ב- XCS20-3TQ144I, סוג של שבב FPGA ממשפחת ספרטנית/XL.זה מסביר מה השבב עושה, איך הוא עובד ואיפה ניתן להשתמש בו.תלמד על יכולת ההיגיון שלה, סיכות קלט/פלט, רמות מתח וכיצד הוא מטפל בטמפרטורות שונות.זה גם מכסה כיצד לתכנת את השבב שלב אחר שלב, איך האותות עוברים ממנו ומחוצה לו, כיצד להקים מספר צ'יפס יחד, ואיזה סוג פרויקטים השבב הזה טוב.המאמר גם מדגיש מידות חבילה, רקע ייצור, ומודלים אלטרנטיביים מתאימים לצרכי עיצוב שונים.

קָטָלוֹג

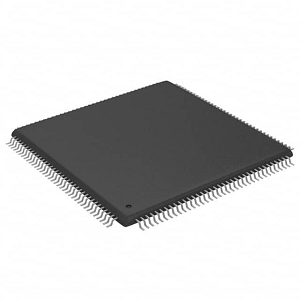

סקירה כללית של XCS20-3TQ1444

THE XCS20-3TQ144I, בנוי בכדי לספק היגיון הניתן לתכנות חסכוני ליישומים הזקוקים לצפיפות לוגיקה מתונה ויכולות קלט/פלט גמישות.הוא מציע כ 20,000 שערי מערכת, ומספק מספיק משאבי לוגיקה ליישום עיצובים דיגיטליים.הוא פועל במהירות 3.3 וולט עם תאימות קלט/פלט למערכות 3.3 וולט ו -2.5 וולט, הוא תומך בדרגת מהירות "-3", ומסמן איזון בין ביצועים לשימוש בחשמל.זה מדורג לטמפרטורות תעשייתיות בין -40 מעלות צלזיוס ל- +100 מעלות צלזיוס, מה שהופך אותו מתאים לסביבות קשות.זה שואב את ארכיטקטורת XC4000, עם תמיכה איתנה בתכנות במערכת ובמהירות מערכת מעבר ל 80 מגה הרץ, שהיה אידיאלי לעיבוד אותות, אבות-טיפוס לוגיים והגיון שליטה במכשירים רגישים בעלויות.משפחת הספרטנית והספרטנית-XL מייצגת את הדור המוקדם של קסילינקס של FPGAs שמטרתו לאזן בין ביצועים ואפשרויות.הם בנויים על ארכיטקטורת XC4000, ומניחים תכונות לוגיות אידיאליות ליישומים בעלי נפח גבוה ורגיש לעלות.

אם הפרויקט שלך תלוי במכשיר ספרטני אמין זה, אבטח עוד היום את הזמנות התפזורת שלך של XCS20-3TQ144I כדי להבטיח את הזמינות בזמן שנמשך המניות.

XCS20-3TQ144I דגמי CAD

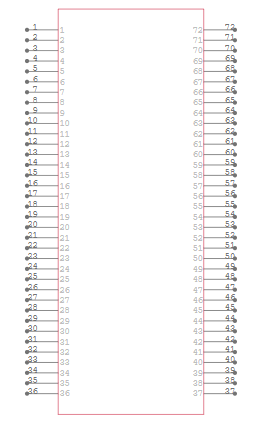

XCS20-3TQ144I סמל

טביעת רגל XCS20-3TQ1444

XCS20-3TQ144I דגם 3D

XCS20-3TQ144I תכונות

יכולת היגיון: XCS20-3TQ144I מספק כ 20,000 שערי מערכת, ומעניק מקום מספיק ליישום מעגלי לוגיקה דיגיטליים מורכבים.קיבולת זו מתאימה היטב ליישומי לוגיקה בינוניים, כגון מכונות מדינה, בקרי ממשק ומשימות לעיבוד אותות בינוניות מבלי לדרוש משאבי FPGA בצפיפות גבוהה.

סיכות קלט/פלט: עם תמיכה בעד 113 סיכות קלט/פלט, המכשיר מאפשר תקשורת גמישה עם רכיבים חיצוניים.ניתן להגדיר קווי קלט/פלט אלה לתקנים שונים, ומאפשרים ממשק את ה- FPGA עם חיישנים, מודולי זיכרון, אוטובוסים תקשורתיים וציוד היקפי מערכת אחר בקלות.

מתח הפעלה: המכשיר פועל באספקת ליבה של 3.3 וולט והוא תואם לתקני קלט/פלט של 3.3 וולט ו -2.5 וולט.גמישות מתח זו מבטיחה שילוב קל יותר עם מערכות מתח מעורב וממזער את הצורך ברכיבים משנים רמה נוספים בתכנון.

ציון מהירות: כיתת המהירות "-3" מזהה את מאפייני העיכוב הפנימיים של המכשיר.סיווג זה עוזר להעריך תדרי הפעלה מקסימליים ואילוצי תזמון, במיוחד עבור עיצובים או יישומים סינכרוניים הדורשים ביצועי תזמון אמינים.

טווח טמפרטורות: מדורג לטווח טמפרטורות תעשייתי של -40 מעלות צלזיוס ל- +100 מעלות צלזיוס, XCS20-3TQ144I בנוי להפעלה אמינה בסביבות תובעניות.זה מתאים לשימוש ביישומים מחוספסים כמו אוטומציה תעשייתית, מערכות חיצוניות ואלקטרוניקה לרכב שבהם נדרשת סובלנות תרמית רחבה.

תְצוּרָה : FPGA זה תומך בתכנות במערכת המערכת, ומאפשר לעדכן ולשנות את העיצוב גם לאחר ההתקנה של השבב על ה- PCB.יכולת זו מועילה במהלך אבות -טיפוס ושדרוגי שדה, מכיוון שהיא משפרת את הגמישות ומקצרת מחזורי פיתוח.

הַתאָמָה: XCS20-3TQ144I אינו תואם ל- ROHS, כלומר הוא עשוי להכיל עופרת או חומרים מוגבלים אחרים.אף כי מתאים למערכות תעשייתיות ומורשת רבות, מגבלה זו עשויה להשפיע על זכאותה לשימוש במוצרים חדשים המחויבים בתקני הסביבה והבטיחות הנוכחיים.

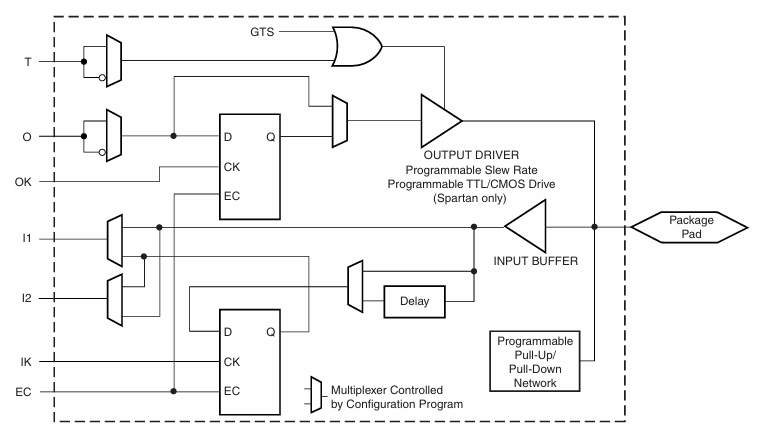

דיאגרמת בלוק Spartan/XL IOB מפושטת

תרשים זה מראה כיצד חסימת הקלט/פלט (IOB) ב- Spartan/XL FPGA כמו XCS20-3TQ144I מטפל באותות שנכנסים אל תוך השבב ויוצאים מהשבב.הוא מנהל פונקציות קלט ופלט באמצעות היגיון הניתן להגדרה.לפלט, האות עובר דרך מרבב וניתן לאחסן אותו בכפכף לפני שנשלח.נתיב הפלט כולל בקרה למאגרות של שלוש מדינות (T), לעשוי אופציונלי (אישור) ותכונות ניתנות לתכנות כמו קצב SLEW ורמת מתח (TTL/CMOS).מנהל התקן הפלט שולח את האות הסופי לסיכה החיצונית של השבב (כרית החבילה).עבור קלט, האות מהסיכה החיצונית מאופץ תחילה והוא יכול לעבור עיכוב במידת הצורך.לאחר מכן הוא עובר דרך כפכף אחר, שם ניתן לנצל אותו עם אות שעון.נתיב הקלט כולל משיכה או נפיחה ניתנת לתכנות כדי למנוע ערכים צפים.בסך הכל, ה- IOB מאפשר לך לשלוט כיצד האותות נכנסים ויוצאים מ- FPGA עם תזמון גמיש, רמות מתח והתנהגות לוגית, ועוזרים ל- XCS20-3TQ144i להסתגל לעיצובים רבים של מעגלים שונים.

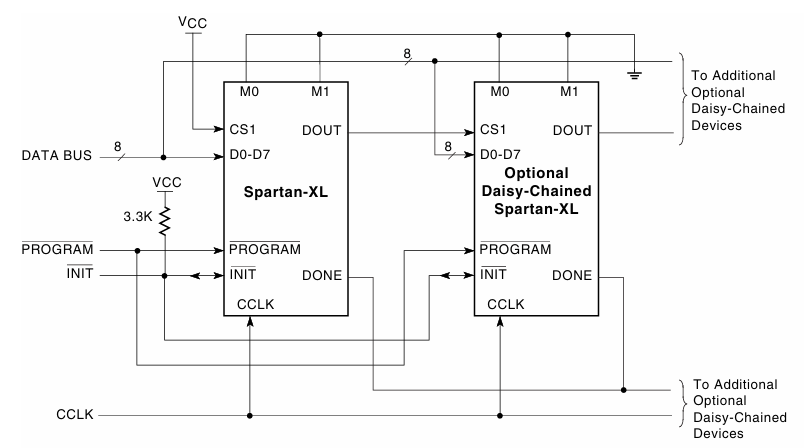

תרשים מעגלי Spartan/XL Express

תרשים זה מראה כיצד Spartan-XL FPGAs, כמו XCS20-3TQ144i, מתוכנתים באמצעות מצב אקספרס עם אוטובוס נתונים של 8 סיביות.השבב הראשון מקבל נתונים מהמערכת דרך סיכות D0 - D7.נגדי 3.3KΩ מושך את קו ה- init גבוה אלא אם כן יש בעיה במהלך ההתקנה.אותות הבקרה העיקריים (תוכנית, init, בוצע ו- CCLK) משותפים בכל ה- FPGAs.כאשר התוכנית יורדת, כל השבבים מתכוננים לתצורה.הנתונים זורמים מה- DOUT של השבב הראשון ל- D0-D7 של השבב הבא, ומאפשרים שרשרת דייזי של מכשירים מרובים.אות השעון CCLK שומר על הכל בסנכרון.הגדרה זו שימושית כאשר יש לתכנת כמה FPGAs יחד במהירות ובסדר הנכון.

מפרטי XCS20-3TQ144I

סוּג	פָּרָמֶטֶר
יַצרָן	AMD/XILINX
סִדרָה	ספרטן®
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
מספר המעבדות/CLBs	400
מספר אלמנטים/תאים לוגיים	950
סה"כ פיסות זיכרון RAM	12800
מספר קלט/פלט	113
מספר השערים	20000
מתח - אספקה	4.5V ~ 5.5V
סוג הרכבה	הר השטח
טמפרטורת הפעלה	-40 ° C ~ 100 ° C (TJ)
חבילה / מקרה	144-LQFP
חבילת מכשירי ספק	144-TQFP (20X20)
מספר מוצר בסיס	XCS20

יישומי XCS20-3TQ144I

עיבוד אותות דיגיטלי (DSP)

ה- XCS20-3TQ144I מסוגל לטפל בחישובי נתונים, מה שהופך אותו למשימות DSP כמו סינון, שיפור שמע ועיבוד זרם וידאו.בד ה- FPGA שלו מאפשר ליצור צינורות לוגיקה מותאמים אישית המטפלים ביעילות בעומסי עבודה כבדים אריתמטיים, הנפוצים במודולציה של קול, הפחתת רעש ומערכות ביטול הד.אתה יכול להתאים חסימות עיבוד ישירות בחומרה, להבטיח חביון נמוך יותר וביצועים טובים יותר מאשר שימוש בקרי מיקרו מסורתיים או מעבדים לשימוש כללי.

מערכות תקשורת

בפלטפורמות תקשורת, FPGA זה תומך ביישום של פרוטוקולים שונים המשמשים בהעברת נתונים, אפנון וגילוי/תיקון שגיאות.בין אם במערכות קוויות כמו Ethernet או במודולי העברה אלחוטית, XCS20-3TQ144I מספק תשתית לוגית אמינה לפונקציות רגישות לתזמון-קריטי ופרוטוקול.סיכות הקלט/פלט הניתנות להגדרה ותגובת ההיגיון הדטרמיניסטית הופכים אותו לאידיאלי לטיפול בלחיצות יד, מסגור, ניתוב מנות ופענוח אותות בקרה בחומרת תקשורת מותאמת אישית.

מערכות בקרה ואוטומציה תעשייתית

באוטומציה של מפעל, רובוטיקה או יישומי בקרת מנוע, XCS20-3TQ144I מציע יכולות תזמון ועיבוד חזקות לניהול תשומות חיישנים ותפוקות מפעיל.אתה יכול לתכנן לולאות בקרה מדויקות המבטיחות תנועה מסונכרנת ותגובות משוב מהירות, נהדרות במכונות CNC, מסועים ומערכות PLC.טווח הטמפרטורות התעשייתי של המכשיר מבטיח עוד יותר את עמידותו וביצועיו בסביבות תפעוליות קשות.

מערכות רכישת נתונים

יכולות העיבוד המקבילות של ה- FPGA מייעדות אותו באיסוף וטיפול בנפחים גדולים של נתונים מממירים אנלוגיים-דיגיטליים (ADC), חיישנים או מכשירי מדידה אחרים.זה חשוב במכשור מדעי ובניטור סביבתי בו יש לעבד ולנתח נתונים באתר לפני שהם מחוברים או יועברו.היכולת להתאים אישית את ההיגיון מאפשרת סינון, דחיסה ועיצוב זרמי חיישנים.

עיבוד תמונות ווידאו

ביישומים ממוקדי תמונה כמו מעקב, הדמיה רפואית וראיית מכונה, XCS20-3TQ144I יכול לעבד נתונים חזותיים.הוא תומך בפונקציות זיהוי קצה, מעקב אחר אובייקטים או מניפולציה של פיקסלים ישירות בחומרה.זה מסיר את צוואר הבקבוק לעיבוד שעומדים מעבדים לשימוש כללי במשימות בקצב גבוה ומאפשר ביצועים טובים יותר ביישומים הדורשים זמני תגובה מהירים, כמו מערכות פיקוח אוטומטיות.

ציוד רשת

המשמש בנתבים, מתגים ובקרי ממשק רשת, FPGA יכול לנהל מיתוג מנות, תרגום פרוטוקול וניהול חיץ.באפשרותך להוריד פונקציות ספציפיות כמו בדיקת כותרת או אימות בדיקת FPGA, מיטוב המערכת לחביון נמוך יותר ולתפוקה גבוהה יותר.תאימות הקלט/פלט הרחבה וההיגיון הניתן לתכנות שלה מקלים גם על הגשר בין תקני תקשורת שונים.

אלקטרוניקה לרכב

מכשיר זה מתאים היטב במערכות רכב כמו Infotainment, מכשור לוח מחוונים ומערכות סיוע לנהגים מתקדמים (ADAS).היכולת שלה לעמוד בטמפרטורות תעשייתיות מבטיחה יציבות בסביבות רכב.ניתן להתאים משימות כמו עיבוד אותות עבור כניסות מצלמה, שילוב נתונים ממערכות משנה מרובות רכב או שליטה באוטובוסים בתקשורת ברכב בתוך FPGA זה.

חלל והגנה

בהגנה ואוויוניקה, כאשר אמינות והתנהגות דטרמיניסטית חשובים, XCS20-3TQ144I משמש לעיבוד אותות מכ"ם, תקשורת מוצפנת וטיפול בטלמטריה.התצורה הלא נדיפה והסובלנות לקרינה שלה (במידה מסוימת בגלל הארכיטקטורה הפשוטה יותר שלה) הופכים אותה למתאימה למערכות טיסה ולפעולות קריטיות למשימה.

ציוד בדיקה ומדידה

אוסצילוסקופים, מנתחי לוגיקה ומחוללי אות נהנים מהביצועים והטבע הניתן להגדרה מחדש של FPGA זה.זה מאפשר לבנות פלטפורמות בדיקה גמישות בהן ניתן להתאים פונקציות כמו הפעלה, ייצור צורות גל או ניתוח אותות לאחר הייצור על ידי תכנות מחדש של ההיגיון, שיפור הרבגוניות והרחבת אורך חיי המוצר.

XCS20-3TQ144I חלקים דומים

• • XCS20-4TQ144C

ה- XCS20-4TQ144C הוא אלטרנטיבה תואמת סיכה ל- XCS20-3TQ144I, שוכנת באותה חבילת TQFP בת 144 פינים ומציעה את אותם 113 סיכות קלט/O ו 20,000 שערי מערכת.הפרש המפתח טמון בציון המהירות שלו, כאשר ייעוד "-4" מציין ביצועים נמוכים מעט יותר בהשוואה לגרסת "-3".היא פועלת בטווח טמפרטורות מסחרי (0 ° C עד 85 מעלות צלזיוס), מה שהופך אותו לתחליף ליישומים שאינם דורשים סובלנות סביבתית בדרגה תעשייתית.עבור עיצובים מדור קודם המתעדפים תאימות לחבילה על פני ביצועים מקסימליים, מכשיר זה מציע החלפת ירידה חלקה.

• • XCS20-4PQ208C

גרסה זו מגיעה בחבילה גדולה יותר של 208 פינים PQFP ותומכת ב -160 סיכות קלט/פלט, יותר מ- 113 של ה- XCS20-3TQ144I.הוא שומר על אותה יכולת לוגיקה וציון מהירות (-4), ומציע יכולות עיבוד זהות.ספירת הקלט/פלט המורחבת שלה הופכת אותו לאידיאלי לעיצובים הדורשים חיבורים חיצוניים יותר, כגון בקרת ממשק מורכבת או עיבוד מקביל של תשומות נתונים.זוהי אלטרנטיבה מתאימה כאשר אתה צריך לקבוע את קלט/פלט מבלי לשנות את יישום הליבה לוגיקה.

• • XCS20-4VQ100C

ה- XCS20-4VQ100C הוא אפשרות קומפקטית בחבילת VQFP של 100 פינים עם 77 סיכות קלט/פלט, ושמירה על אותם 20,000 שערי מערכת וכיתת מהירות -4.למרות שיש לו פחות סיכות, טביעת הרגל הקטנה יותר שלה אידיאלית לעיצובים מוגבלים בחלל שבהם נדל"ן לוח מוגבל.זה הופך אותה לאלטרנטיבה הטובה ביותר עבור אלה המעוניינים למזער את החומרה שלהם תוך שמירה על פונקציונליות ליבה של FPGA, במיוחד במערכות משובצות או יישומים ניידים.

XCS20-3TQ144I שלבי תכנות

1. כניסה לעיצוב

התכנות מתחילה ביצירת עיצוב המעגלים הדיגיטליים שלך באמצעות שפת תיאור חומרה (HDL) כגון VHDL או Verilog.שלב זה מבוצע בתוך חבילת התוכנה של Xilinx ISE WebPack, המספקת סביבת פיתוח משולבת לכתיבה וניהול קוד ה- FPGA שלך.בשלב זה אתה מגדיר את התנהגות פונקציות ההיגיון שלך, רישומים, מכונות מדינה וממשקים בהתאם לדרישות היישום שלך.

2. סינתזה ויישום

לאחר כתיבת קוד ה- HDL, יש לסנתז אותו.תהליך זה מתרגם את הקוד ברמה הגבוהה שלך לרשימת רשת ברמה השער התואמת את חסימות ההיגיון הפנימיות של XCS20-3TQ144I.לאחר הסינתזה, שלב היישום ממפה את הרשימת את הרשימת למשאבים הפיזיים של ה- FPGA.הוא מקצה אלמנטים לוגיים, מסלולי חיבורים מקשרים ומבטיח כי אילוצי תזמון מתקיימים.זה המקום בו ISE מיטב את העיצוב שלך לאזור, למהירות או כוח בהתאם להגדרות שבחרת.

3. דור זרם בים

לאחר היישום, העיצוב מומר לקובץ תצורה המכונה Bittream (.bit).קובץ זה מכיל את כל המידע הדרוש לתכנת ה- FPGA, כולל פריסת חסימות לוגיקה, ניתוב וקטעי תצורה.שלב זה חשוב מכיוון שזרם Bitstream משמש כגשר בין עיצוב התוכנה שלך לתצורת החומרה.

4. תכנות ה- FPGA

כדי לטעון את הזרם BitStream ל- FPGA, תשתמש בכלי תוכנת ההשפעה הכלול ב- ISE.התחל על ידי חיבור XCS20-3TQ144I למחשב שלך באמצעות מתכנת JTAG תואם כמו כבל הפלטפורמה של Xilinx USB.הפעל את ההשפעה, והוא יגלה את מכשיר ה- FPGA באמצעות סריקת גבול.לאחר מכן, הקצה את קובץ ה- .bit שנוצר למכשיר שזוהה ויזום את תהליך התכנות.הכלי מעביר את הזרם של המכשיר למכשיר, ומגדיר את ההיגיון הפנימי שלו.

5. אימות

לאחר השלמת התכנות, ודא שה- FPGA מתנהג כמתוכנן.ניתן לעשות זאת באמצעות בדיקות פונקציונליות על לוח פיתוח או ספסל מבחן, או על ידי הפעלת סימולציה בתוך ISE באמצעות יציאות צורת גל.אם הפלט אינו עומד בציפיות, חזור לשלבי הזנת העיצוב או הסינתזה לפתרון בעיות ולעדכן את ההיגיון שלך.

XCS20-3TQ144I מידות אריזה

• • סוג חבילה: 144-TQFP (חבילה דקה Quad Flat)

• • גודל גוף: 20 מ"מ × 20 מ"מ

• • פְּסִיעָה (מרווח עופרת): 0.5 מ"מ

• • סוג הרכבה: הר השטח

• • חבילה/מקרה: 144-LQFP (חבילה שטוחה ברבע פרופיל נמוך)

יצרן XCS20-3TQ1444

ה- XCS20-3TQ144I יוצר במקור על ידי Xilinxחברה מובילה בתחום מכשירי ההיגיון הניתנים לתכנות הידועים בטכנולוגיית FPGA חלוצית.בעקבות הרכישה של Xilinx על ידי מכשירי מיקרו מתקדמים ((AMD ) בשנת 2020, כל מוצרי ה- Xilinx FPGA, כולל XCS20-3TQ144I, משווקים כעת ותומכים תחת מותג AMD.AMD ממשיכה לקיים את מורשת החדשנות של Xilinx על ידי הצעת תמיכה בעיצוב חזק, ניהול מחזור חיים ארוך טווח ושילוב בתוך תיק רחב יותר של פתרונות מחשוב אדפטיביים.כיצרן הרשמי, AMD מבטיחה גישה לתיעוד, כלי תוכנה ומשאבים הנחוצים לשימוש במשפחות FPGA מדור קודם.

מַסְקָנָה

ה- XCS20-3TQ144I הוא שבב אמין וגמיש שעובד היטב בפרויקטים אלקטרוניים רבים, במיוחד כאלה הזקוקים לוגיקה ברמה בינונית ובקרת קלט/פלט חזקה.זה יכול להתמודד עם סביבות קשות, תומך בתכנות במערכת, ועובד היטב עבור דברים כמו עיבוד אותות, מכונות תעשייתיות, מערכות תקשורת ועוד.אתה יכול גם לבחור גרסאות דומות של השבב עם פחות או פחות סיכות בהתאם לצרכי העיצוב שלך.תכנות זה פשוט באמצעות כלי Xilinx.למרות שזה ממשפחת FPGA ישנה יותר, זה עדיין שימושי כיום ותומך במלואו על ידי AMD, החברה שמנהלת כעת את כל שבבי Xilinx.

גיליון נתונים PDF

XCS20-3TQ144I גיליונות נתונים:

Xilinx Reach211 cert.pdf

Spartan, Virtex FPGA/SCD 18/OCT/2010.PDF
