מהו מהפך כוח?איך זה עובד, סוגים, רכיבים ויישומים

מהפך מתח מאפשר לך להמיר מתח DC למתח AC כדי שתוכל להפעיל מכשירים חשמליים נפוצים.כדי להבין איך זה עובד, אתה צריך להכיר את המרכיבים הבסיסיים, עקרון העבודה, הסוגים, המפרטים, היתרונות, המגבלות והיישומים שלו.תוכלו גם לראות כיצד ממירי חשמל שונים ממכשירים כמו מערכות UPS וממירים.בסופו של דבר, תבינו את גורמי המפתח הכרוכים בבחירת המהפך המתאים לצרכים שלכם.

קטלוג

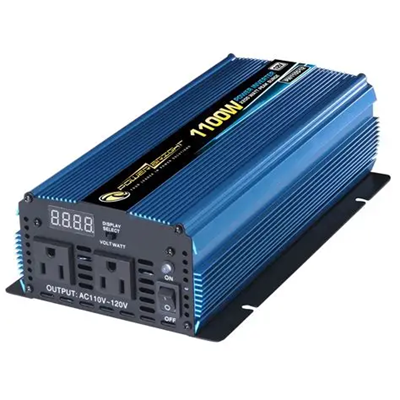

איור 1. מהפך כוח נייד

מהו מהפך כוח?

מהפך כוח הוא מכשיר אלקטרוני שמשנה זרם ישר (DC) לזרם חילופין (AC).כוח DC מגיע בדרך כלל ממקורות כמו סוללות, פאנלים סולאריים או מערכות חשמל לרכב, בעוד שכוח AC הוא הצורה הסטנדרטית המשמשת את רוב מכשירי החשמל הביתיים ושקעי הקיר.המטרה העיקרית של מהפך מתח היא להפוך את החשמל DC שמיש עבור ציוד המופעל באמצעות AC.במילים פשוטות, הוא פועל כגשר בין מקור מתח DC לבין התקני AC יומיומיים.בגלל פונקציה זו, ממירי חשמל נמצאים בשימוש נרחב בכל מקום שבו חשמל מאוחסן או מחוץ לרשת צריך להפעיל עומסי חשמל סטנדרטיים.

רכיבים עיקריים של מהפך חשמל

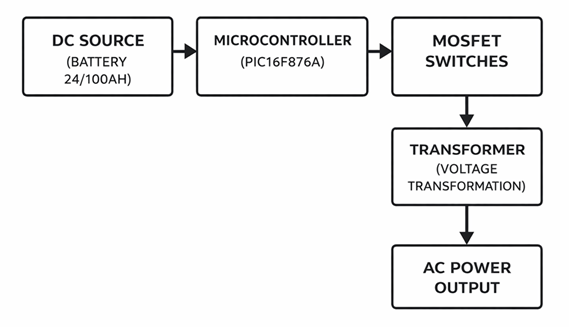

איור 2. רכיבים עיקריים של מהפך חשמל

• מקור DC

זהו מקור הכוח המבוא של המהפך.הוא מספק זרם ישר חשמל שהמהפך ימיר לזרם חילופין.במערכות רבות, מקור ה-DC הוא בנק סוללות המאחסן אנרגיה לשימוש נייד, גיבוי או מחוץ לרשת.

• מיקרו-בקר

חלק זה משמש כחלק הבקרה של המהפך.הוא מנהל אותות תזמון ועוזר לתאם את אופן פעולת שלב המיתוג.בעיצובים מעשיים, הבקר גם עוזר לשמור על הפלט יציב ומאורגן.

• מתגי MOSFET

MOSFETs הם התקני מיתוג אלקטרוניים המשמשים בשלב הכוח.הם מפעילים ומכבים את כניסת ה-DC במהירות גבוהה כדי ליצור את התבנית החשמלית המשתנה הדרושה לפלט AC.יכולת המיתוג המהירה שלהם הופכת אותם לבחירה נפוצה במעגלי אינוורטר מודרניים.

• שנאי (טרנספורמציה של מתח)

השנאי מתאים את רמת המתח כך שתתאים לתפוקה הנדרשת.בתכנוני אינוורטר רבים, זה עוזר להגביר את המתח לרמת AC גבוהה יותר.זה גם תומך בבידוד חשמלי במערכות מסוימות.

• פלט מתח AC

זהו קטע הפלט הסופי של המהפך.הוא מספק זרם חילופין שיכול לשמש מכשירים או ציוד מחוברים.הפלט נועד לספק כוח בצורה שמכשירי AC יכולים לקבל.

כיצד פועל מהפך חשמל?

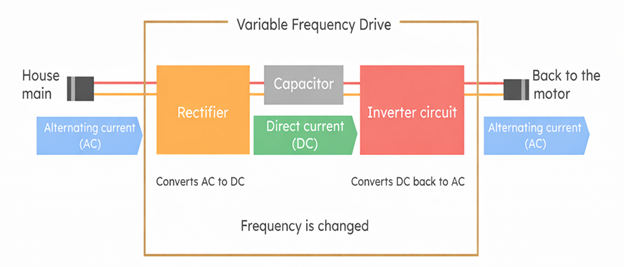

איור 3. עקרון עבודה פשוט של מהפך כוח

מהפך מתח פועל על ידי נטילת חשמל DC יציב והמרתו לתפוקה חשמלית משתנה שמתנהגת כמו מתח AC.ראשית, אנרגיית הכניסה מעובדת באופן אלקטרוני, כך שניתן להעביר את הזרם קדימה ואחורה במהירות רבה.מיתוג מהיר זה יוצר תבנית מתחלפת במקום הזרימה החד-כיוונית הקבועה שנמצאת בהספק DC.לאחר מכן, צורת הגל מעוצבת ומתונה כך שתוכל להתאים טוב יותר לצורת חשמל AC המשמש את המכשירים הנפוצים.בעיצובים רבים, המתח מותאם גם במהלך התהליך כך שהפלט מתאים לעומס המיועד.התוצאה היא אספקת AC שיכולה להפעיל מכשירים, כלים או ציוד אלקטרוני מסוללה או מקור DC אחר.המרה זו של DC ל-AC באמצעות מיתוג במהירות גבוהה היא עקרון העבודה המרכזי של מהפך מתח.

סוגי ממירי חשמל

מהפך גל ריבועי

מהפך גל ריבועי הוא הסוג הפשוט ביותר של מהפך כוח.הוא מייצר צורת גל בסיסית שעוברת בחדות בין מתח חיובי לשלילי עם מעט עיצוב ביניהם.מכיוון שהפלט פתאומי מאוד, צורת הגל אינה חלקה כמו חשמל רגיל.עיצוב פשוט זה הופך את ממירי גל ריבועים לקלים לבנייה ומורכבות נמוכה.עם זאת, הפלט הגס עלול ליצור רעש, חום או ביצועים גרועים במכשירים חשמליים רבים.הם מתאימים בעיקר לעומסים התנגדות בסיסיים מאוד ולציוד פשוט שאינו דורש כוח נקי.ביישומים מודרניים, ממירי גל ריבועי פחות נפוצים מכיוון שמכשירים רבים זקוקים לצורת גל AC יציבה יותר.

מהפך גלי סינוס שונה

מהפך גלי סינוס שונה הוא מהפך כוח המייצר צורת גל AC מדורגת או דמוי מדרגות.הפלט שלו חלק יותר מגל ריבוע, אבל הוא עדיין לא זהה לגל הסינוס הנקי שמסופק על ידי רשת החשמל.עיצוב זה נמצא בשימוש נרחב מכיוון שהוא מציע איזון בין עלות וביצועים בסיסיים.מכשירים נפוצים רבים יכולים לפעול על כוח גלי סינוס שונה, במיוחד עומסים ביתיים פשוטים וכמה אלקטרוניקה קטנה.למרות זאת, צורת הגל המדורגת עלולה לגרום לזמזום, חום נוסף או יעילות מופחתת בציוד רגיש ובמכשירים מונעי מנוע.לכן סוג זה של מהפך משמש לעתים קרובות לעומסים למטרות כלליות ולא לאלקטרוניקה עדינה.זו נותרה אופציה נפוצה שבה עלות סבירות חשובה יותר מאיכות צורות גל מובחרת.

מהפך גלי סינוס טהור

מהפך גלי סינוס טהור הוא מהפך כוח המייצר צורת גל AC חלקה הקרובה מאוד להספק סטנדרטי.התפוקה שלו מתוכננת להתאים לחשמל הנקי בצורת סינוס המשמש בבתים, משרדים ומערכות מסחריות רבות.מכיוון שצורת הגל יציבה ומעודנת, היא פועלת היטב עם אלקטרוניקה רגישה, ציוד שמע, מכשירים רפואיים ומכשירים עם מנועים.פלט נקי יותר זה עוזר גם להפחית רעשים חשמליים, התחממות יתר ובעיות ביצועים בעומסים תובעניים.ממירי גלי סינוס טהורים נבחרים בדרך כלל כאשר איכות החשמל היא בראש סדר העדיפויות.הם שימושיים במיוחד במערכות שבהן פעולה אמינה חשובה יותר מאשר עלות נמוכה יותר מראש.מסיבה זו, סוג זה נתפס כאופציה המועדפת עבור יישומי AC מתקדמים או רגישים

מפרט כוח מהפך

	מפרטים
מתח כניסה	קלט DC משותף רמות: 12V, 24V או 48V DC.
מתח פלט	AC סטנדרטי פלט: 110 V, 120 V, 220 V, או 230 V AC.
תדר פלט	פלט תדר: 50 הרץ או 60 הרץ.
כוח מדורג	מתמשך הספק פלט בדרך כלל 150W עד 5000W.
כוח נחשול	שיא כוח קצר בערך 1.5× עד 2× ההספק הנקוב.
סוג צורת גל	צורת גל פלט: גל מרובע, גל סינוס שונה, או גל סינוס טהור.
יעילות	טיפוסי יעילות המרה: 85% עד 95%.
כוח ללא עומס צריכה	שימוש בחשמל סרק בדרך כלל 5 W עד 25 W.
עומס יתר הגנה	הגנה מופעל בכ-100-120% מההספק הנקוב.
קצר חשמלי הגנה	הפלט נסגר לרדת מיד במהלך קצר חשמלי.
מתח נמוך כיבוי	כיבוי מתרחש ליד 10.5 וולט, 21 וולט או 42 וולט בהתאם למתח המערכת.
מתח גבוה הגנה	הגנה מופעל ליד 15 וולט, 30 וולט או 60 וולט בהתאם למתח המערכת.
מתח פלט תקנה	מתח מוצא נשמר בטווח של ±5% מהערך המדורג.
שיטת קירור	קירור משתמש בחום כיורים או מאווררי קירור.
פועל טווח טמפרטורה	טווח טיפוסי: −10 מעלות צלזיוס עד 50 מעלות צלזיוס.

יתרונות ומגבלות של ממירי חשמל

היתרונות של ממירי חשמל

• ממיר מתח DC למתח AC שמיש.

• מאפשר לסוללות להפעיל מכשירי חשמל ביתיים סטנדרטיים.

• תומך במערכות חשמל ניידות.

• עובד היטב בהגדרות מחוץ לרשת.

• שימושי במערכות אנרגיה סולארית.

• עוזר לספק חשמל גיבוי בזמן הפסקות.

• יכול להפעיל ציוד בתוך כלי רכב וקרוואנים.

• זמין בגדלים שונים לעומסים שונים.

מגבלות של ממירי חשמל

• אנרגיה מסוימת אובדת במהלך ההמרה.

• איכות הפלט תלויה בסוג המהפך.

• צורות גל באיכות נמוכה עשויות להשפיע על מכשירים רגישים.

• לכל מהפך יש מגבלת הספק קבועה.

• עומסי הפעלה גבוהים יכולים לעלות על קיבולת מהפך קטנה.

• הצטברות חום יכולה להפחית את הביצועים.

• זמן ריצת הסוללה תלוי במתח DC מאוחסן.

• יחידות גדולות יותר עשויות לעלות יותר ולהזדקק לקירור טוב יותר.

יישומים של ממירי חשמל

ממירי חשמל משמשים במערכות רבות הזקוקות לחשמל AC ממקור DC.הערך המעשי שלהם נובע מהפיכת חשמל מאוחסן, נייד או מתחדש לשימוש עבור ציוד שונה.

1. מערכות חשמל סולאריות

במתקנים סולאריים, פאנלים מייצרים חשמל DC, אך רוב המכשירים ומערכות החשמל המקומיות משתמשות בחשמל AC.מהפך מתח משנה את ה-DC הנוצר בשמש ל-AC כך שבתים, בניינים או ציוד יוכלו להשתמש בו.זה הופך את הממיר לאחד מההתקנים המרכזיים במערכות סולריות רבות למגורים וללא רשת.זה חשוב במיוחד כאשר אנרגיה סולארית חייבת לתמוך בעומסי AC רגילים.

2. גיבוי מערכות כוח

ממירי חשמל נמצאים בשימוש נרחב במערכות כוח גיבוי המחוברות לסוללות.כאשר מקור הכוח הראשי אינו זמין, המהפך מספק פלט AC מאנרגיית DC מאוחסנת.זה מאפשר לתאורה, למכשירים קטנים ולהתקנים אחרים להמשיך לפעול במהלך הפסקות.מערכות כאלה נפוצות בבתים, בקתות ובמערכות כוח חירום קטנות.

3. כלי רכב, קרוואנים וסירות

בסביבות ניידות, הכוח הזמין בדרך כלל מאוחסן כ-DC בסוללות.מהפך מתח מאפשר למשתמשים להפעיל מטעני AC, כלים, מכשירי חשמל ואלקטרוניקה בזמן נסיעה.זה שימושי במכוניות, רכבי פנאי, מערכות ימיות ומערכות קמפינג.זה מוסיף גמישות על ידי הרחבת כוח הסוללה למכשירים המיועדים לחשמל בשקע קיר.

4. תחנות כוח ניידות

תחנות כוח ניידות כוללות לרוב מהפך מובנה כדי לספק שקעי AC.הסוללה בפנים אוגרת אנרגיית DC, והמהפך הופך את האנרגיה הזו לשמישה עבור מחשבים ניידים, אורות, מכשירי חשמל קטנים וציוד חיצוני.זה הופך מערכות ניידות לשימושיות עבור נסיעות, עבודת שטח והיערכות לשעת חירום.הנוחות שלהם תלויה במידה רבה בהספק המוצא ובאיכות צורת הגל של המהפך.

5. בתים מחוץ לרשת ואתרים מרוחקים

באזורים מרוחקים ללא שירות שירות, מתח DC מאוחסן מסוללות או ממקורות מתחדשים זקוק לרוב להמרה ל-AC.מהפך חשמל מאפשר להפעיל עומסים ביתיים נפוצים במקומות אלו.זה כולל תאורה, מאווררים, מכשירי מטבח קטנים, ציוד תקשורת וכלים בסיסיים.במערכות מחוץ לרשת, המהפך מהווה חוליה מרכזית בין אנרגיה מאוחסנת ושימוש יומיומי בחשמל.

6. ציוד מסחרי ושטח קטן

ממירי חשמל משמשים גם לשירותי שטח, עבודה חיצונית והתקנות זמניות.הם מאפשרים לכלים והתקנים המופעלים על-ידי AC לפעול במקום שבו אין חשמל רגיל.זה שימושי עבור צוותי תחזוקה, תחנות ניטור מרוחקות, תמיכה בבנייה ופלטפורמות עבודה ניידות.במקרים אלה, המהפך משפר את הגישה למתח AC בסביבות גמישות או משתנות.

מהפך כוח מול UPS מול ממיר

היבט	מהפך חשמל	UPS	ממיר
פונקציה עיקרית	ממיר DC למתח AC	מספק גיבוי מתח AC והגנה	משנה אחד צורה חשמלית לאחר
קלט טיפוסי	DC מהסוללה או מקור סולארי	רשת AC עם פנימי סוללה	AC או DC, תלוי סוג
פלט אופייני	מתח AC	מתח AC	פלט AC או DC
סוללת גיבוי	בדרך כלל חיצוני סוללה	סוללה מובנית	בדרך כלל לא סוללה
כוח במהלך הפסקה	עובד אם סוללה כוח זמין	באופן אוטומטי מספק כוח גיבוי	לא מיועד ל הפסקות
זמן העברה	תלוי עיצוב אינוורטר	מהר מאוד או כמעט מיידי	לא ישים
כוח מיזוג	מתח בסיסי שליטה	כולל עלייה והגנת מתח	תלוי עיצוב ממיר
הגנה מפני נחשולי מתח	לפעמים כלול	מובנה נפוץ תכונה	לא ראשוני פונקציה
פלט צורת גל	ריבוע, שונה סינוס, או סינוס טהור	בדרך כלל נקי פלט AC	אסור לייצר AC
שימוש אופייני	מערכות סולאריות, כלי רכב, הגדרות גיבוי	מחשבים, שרתים, התקני רשת	מתח או כוח מעגלי המרה
אנרגיה מאוחסנת מקור	בנק סוללות או אספקת DC	סוללה פנימית מערכת	בדרך כלל אף אחד
יציבות פלט	תלוי איכות אינוורטר	תפוקה יציבה עבור מכשירים רגישים	תלוי שלב ההמרה
סוג עומס נפוץ	מכשירי חשמל, כלים, מכשירים כלליים	רגיש אלקטרוניקה	אלקטרוני מעגלים
מערכת מורכבות	מתון	יותר מורכב בשל לסוללה ולשליטה	משתנה לפי העיצוב
מטרת ליבה	הפוך את DC לשמיש בתור AC	לשמור על כוח בזמן הפסקות	המרת מתח או סוג כוח

מסקנה

ממירי חשמל ממלאים תפקיד מפתח בהמרת חשמל מאוחסן או זרם ישר לזרם חילופין שמיש עבור מגוון רחב של מכשירים ומערכות.הביצועים שלהם תלויים בגורמים כגון סוג צורת גל, דירוג הספק, יעילות, עיצוב פנימי ויישום המיועד.על ידי הבנת הרכיבים, הפעולה, המפרטים, היתרונות, החסרונות והשימושים המעשיים שלהם, קל יותר לראות כיצד הם משתלבים במערכות חשמל מודרניות.השוואה ברורה ליחידות ולממירים של UPS גם עוזרת להגדיר את הפונקציה והערך הייחודיים שלהם.
