מה זה פוטוניקה?מדריך שלם לטכנולוגיה מבוססת אור

פוטוניקה עוסקת בשימוש באור כדי לשלוח, לשלוט ולזהות מידע במהירות וביעילות.במאמר זה תלמדו מהי פוטוניקה, המרכיבים העיקריים המשמשים במערכות פוטוניות וכיצד מערכות אלו פועלות מתחילתה ועד סופה.כמו כן תחקור סוגים שונים של טכנולוגיות פוטוניקה, כגון סיבים אופטיים, פוטוניקה משולבת, לייזרים, ביופוטוניקה ופוטוניקה קוונטית.בנוסף, תוכלו לראות היכן נעשה שימוש בפוטוניקה ומה הופך אותה לעוצמתית ומאתגרת כאחד.

קטלוג

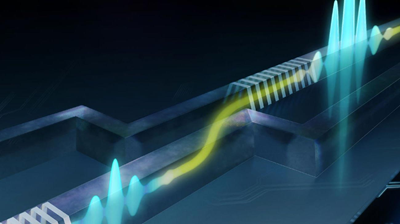

איור 1. אות מוליך גל פוטוני

מה זה פוטוניקה?

פוטוניקה היא המדע והטכנולוגיה של ייצור, שליטה וזיהוי אור (פוטונים).פוטונים הם חלקיקים יסודיים הנושאים אנרגיית אור ונעים במהירות האור, המאפשרים העברת מידע מהירה ויעילה.בניגוד לאלקטרונים, לפוטונים אין מסה או מטען חשמלי, מה שמאפשר להם לנוע בהתנגדות מינימלית.פוטוניקה מתמקדת במניפולציה של אור לצורך העברת אותות, חישה ויישומי אנרגיה.הוא ממלא תפקיד מפתח בטכנולוגיה מודרנית על ידי מתן תקשורת במהירות גבוהה ושליטה אופטית מדויקת.מכיוון שמערכות דיגיטליות דורשות ביצועים מהירים יותר, הפוטוניקה ממשיכה לצמוח כתחום חשוב בהנדסה ומדע מתקדמים.

רכיבים במערכות פוטוניקה

• מקור אור (לייזר/LED)

מקורות אור מייצרים אותות אופטיים המשמשים במערכות פוטוניקה.הם ממירים אנרגיה חשמלית לאור באמצעות תהליכים כמו פליטה מעוררת או אלקטרולומינסנציה.לייזרים מייצרים אור קוהרנטי וממוקד במיוחד, בעוד שנוריות LED פולטות אור רחב יותר ופחות כיווני.מקורות אלו טובים להפעלת אותות אופטיים במערכות תקשורת וחישה.

• מובילי גל אופטיים (מובילי סיבים/על שבב)

מוליכי גל אופטיים מובילים אור מנקודה אחת לאחרת עם אובדן מינימלי.הם כולאים אור בתוך מבנה באמצעות השתקפות פנימית מוחלטת או ניגודיות מקדם השבירה.דוגמאות כוללות סיבים אופטיים ומובילי גל משולבים על שבבים.רכיבים אלו מבטיחים שידור אות יעיל לאורך מרחקים.

• מודולטורים אופטיים

מאפננים אופטיים שולטים בתכונות האור כגון עוצמה, פאזה או תדר.הם מקודדים מידע על אות אור על ידי שינוי המאפיינים שלו.זה נעשה בדרך כלל באמצעות אותות חשמליים כדי להשפיע על התנהגות אופטית.מאפננים משמשים להעברת נתונים במערכות תקשורת אופטיות.

• גלאי צילום (פוטודיודות)

גלאי פוטו ממירים אור נכנס לאותות חשמליים.הם פועלים על בסיס האפקט הפוטואלקטרי, שבו פוטונים יוצרים נושאי מטען בחומר.זה מאפשר לפרש אותות אופטיים על ידי מערכות אלקטרוניות.פוטודיודות נמצאות בשימוש נרחב לקליטת אותות ולמדידה.

• מצמדים ומפצלים אופטיים

מצמדים אופטיים מחלקים או משלבים אותות אור בתוך מערכת.הם מפיצים כוח אופטי בין נתיבים מרובים או ממזגים אותות לאחד.רכיבים אלו חשובים לניתוב וניהול אותות אופטיים.הם משמשים בדרך כלל ברשתות פוטוניות מורכבות.

• מסננים אופטיים

מסננים אופטיים מאפשרים באופן סלקטיבי אורכי גל מסוימים של אור לעבור תוך חסימת אחרים.הם עוזרים לחדד ולשלוט באיכות האות במערכות פוטוניות.מסננים משמשים להסרת רעש או להפרדת ערוצים במערכות מבוססות אורכי גל.זה משפר את בהירות האות ואת ביצועי המערכת.

איך עובדת פוטוניקה?

מערכות פוטוניקה פועלות על ידי יצירת אור, הנחייתו דרך נתיב מבוקר, שינוי תכונותיו ולבסוף זיהויו.התהליך מתחיל במקור אור המייצר פוטונים, אשר מופנים לאחר מכן לתוך תווך שידור כגון מוליך גל או סיב אופטי.כאשר האור נע, הוא שומר על מהירות גבוהה ואיבוד אנרגיה נמוך בהשוואה לאותות חשמליים.זה הופך את הפוטוניקה ליעילה ביותר להעברת מידע.

במהלך שידור, ניתן לשנות את אות האור לשאת נתונים על ידי שינוי עוצמתו, הפאזה או אורך הגל שלו.האות שהשתנה עובר דרך המערכת עד שהוא מגיע לגלאי.בקצה המקבל, הפוטו-גלאי ממיר את האות האופטי בחזרה לצורה חשמלית לעיבוד.זרימה מלאה זו, מדור לגילוי, מגדירה כיצד מערכות פוטוניקה מאפשרות טיפול באותות מהיר ואמין.

סוגי טכנולוגיות פוטוניקה

סיב אופטי פוטוניקה

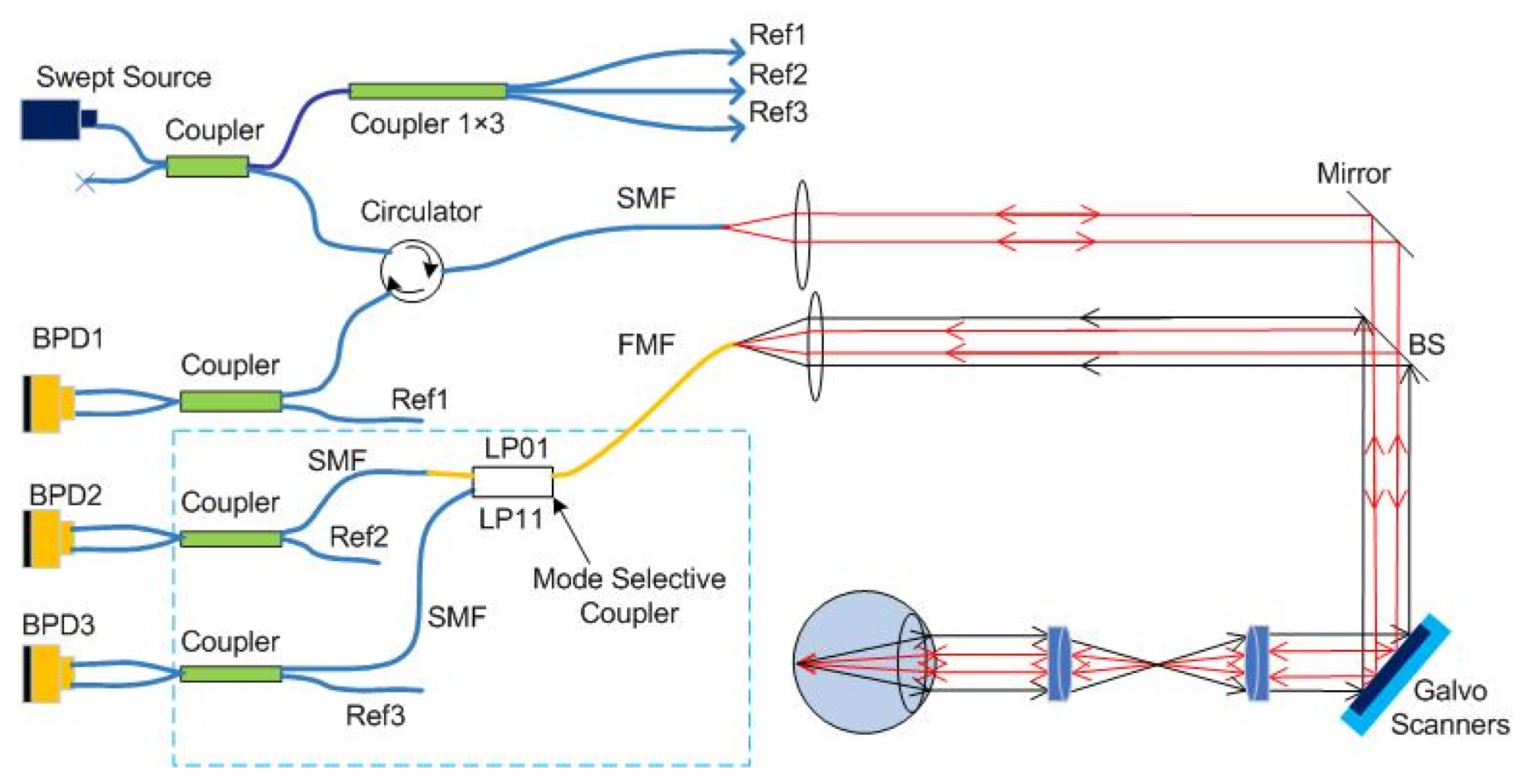

איור 2. מערכת פוטוניקת סיבים אופטיים

פוטוניקת סיבים אופטיים מתייחסת למערכות המשתמשות בסיבים אופטיים להעברת אותות אור למרחקים.סיבים אלו עשויים מזכוכית או פלסטיק ומובילים אור דרך השתקפות פנימית מוחלטת בתוך מבנה ליבה.העיצוב מאפשר לאור לנוע עם הנחתה נמוכה מאוד ועיוות אות מינימלי.כפי שמודגם בנתיבים אופטיים מובנים, ניתן לפצל, לשלב או להפנות אותות באמצעות רכיבים כמו מצמדים ומחזורים בתוך מערכות סיבים.פוטוניקת סיבים אופטיים תומכת בניתוב אור מדויק דרך תצורות של מצב יחיד או ריבוי מצבים.זה גם מאפשר התפשטות אות יציבה גם על פני מרחקים ארוכים בשל הבדלי אינדקס השבירה מבוקרים.סוג זה של פוטוניקה נהדר עבור מערכות שידור אופטיות יעילות ואמינות.

פוטוניקה משולבת (מעגלים משולבים פוטוניים)

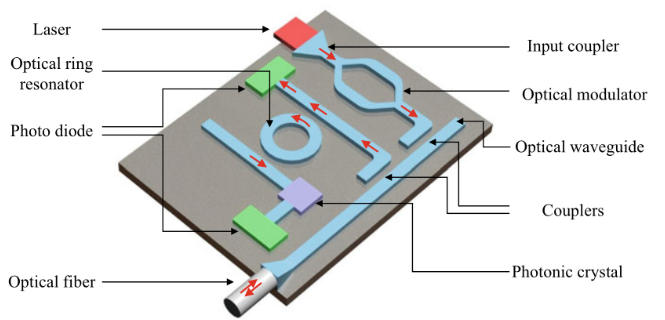

איור 3. מעגל משולב פוטוני

פוטוניקה משולבת מתייחסת לשילוב של מספר רכיבים אופטיים על גבי שבב קומפקטי אחד.רכיבים אלה, כגון מובילי גל, מאפננים וגלאים, משולבים לביצוע פונקציות אופטיות מורכבות בשטח קטן.המבנה מבוסס השבבים מאפשר שליטה מדויקת בנתיבי האור באמצעות מעגלים אופטיים ממוזערים.כפי שניתן לראות בפריסות קומפקטיות, ניתן לנתב אור דרך מהודים, מצמדים ומובילי גל בתוך פלטפורמה אחת.אינטגרציה זו משפרת את יציבות המערכת ומקטינה את הגודל הפיזי בהשוואה להגדרות בדידות.זה גם מאפשר עיצובים ניתנים להרחבה המתאימים לעיבוד אופטי מתקדם.פוטוניקה משולבת ממלאת תפקיד מפתח במערכות אופטיות ממוזערות מודרניות.

לייזר פוטוניקה

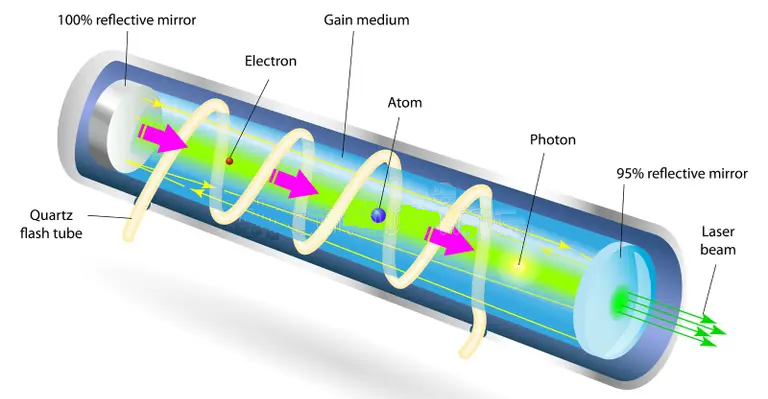

איור 4. מערכת לייזר פוטוניקה

פוטוניקת לייזר מתמקדת במערכות היוצרות ובולטות אור קוהרנטי באמצעות מקורות לייזר.לייזר מייצר אור באמצעות פליטה מגורה בתוך תווך רווח המוקף במראות מחזירות אור.מבנה זה מגביר פוטונים ויוצר אלומה כיוונית ומונוכרומטית ביותר.חלל התהודה מבטיח שגלי האור נשארים בשלב, וכתוצאה מכך יש קוהרנטיות.כפי שמוצג בהגדרות לייזר מובנות, קלט אנרגיה מעורר אטומים לשחרור פוטונים המחזקים זה את זה.פוטוניקת לייזר מאפשרת שליטה מדויקת על אורך הגל ואיכות האלומה.סוג זה של פוטוניקה חשוב ליישומים הדורשים מקורות אור יציבים ובעלי עוצמה גבוהה.

ביופוטוניקה

ביופוטוניקה היא שימוש בטכנולוגיות מבוססות אור כדי ללמוד ולנתח חומרים ביולוגיים.זה כרוך באינטראקציות בין פוטונים לרקמות חיות, תאים או ביו-מולקולות.ניתן להשתמש באור כדי להתבונן במאפיינים מבניים ותפקודיים ללא מגע ישיר.טכניקות בתחום זה מסתמכות על מאפיינים אופטיים כגון ספיגה, פיזור וקרינה.ביופוטוניקה מאפשרת הדמיה ברזולוציה גבוהה וניתוח לא פולשני.זה תומך בתצפית מפורטת ברמות מיקרוסקופיות ומולקולריות.תחום זה מגשר בין פוטוניקה ומדעי החיים לחקירה ביולוגית מתקדמת.

פוטוניקה קוונטית

פוטוניקה קוונטית מתמקדת בהתנהגות ובשליטה של ​​פוטונים בודדים ברמה הקוונטית.הוא חוקר כיצד ניתן להשתמש בפוטונים כנשאים של מידע קוונטי.בניגוד למערכות אור קלאסיות, היא עוסקת במאפיינים כמו סופרפוזיציה והסתבכות בהקשר פשוט.פוטונים אידיאליים למערכות קוונטיות מכיוון שהם מקיימים אינטראקציה חלשה עם הסביבה.זה מאפשר להם לשמר מצבים קוונטיים למרחקים ארוכים יותר.פוטוניקה קוונטית מאפשרת גישות חדשות לתקשורת מאובטחת וחישוב מתקדם.הוא מייצג תחום הולך וגדל של מחקר בטכנולוגיות אופטיות מהדור הבא.

יישומים של פוטוניקה

1. תקשורת

פוטוניקה מאפשרת העברת נתונים במהירות גבוהה באמצעות אותות אור.מערכות תקשורת אופטית מסתמכות על פוטוניקה כדי להתמודד עם דרישות רוחב פס גדולות.זה מאפשר חילופי אינטרנט ונתונים מהירים יותר למרחקים ארוכים.זה חשוב לתשתית תקשורת גלובלית מודרנית.

2. הדמיה ואבחון רפואי

פוטוניקה משמשת לצילום תמונות מפורטות של רקמות ביולוגיות.טכניקות אופטיות מספקות ניתוח לא פולשני וברזולוציה גבוהה.זה עוזר בגילוי מוקדם ובניטור מדויק של התנאים.זה משפר את דיוק האבחון ואת בטיחות המטופל.

3. ייצור ועיבוד חומרים

פוטוניקה תומכת בתהליכי חיתוך, עיצוב וטיפול במשטח מדויקים.כלים מבוססי אור מציעים דיוק גבוה ובזבוז חומרים מינימליים.מערכות אלו מאפשרות איכות ייצור עקבית ומבוקרת.הם נמצאים בשימוש נרחב בסביבות ייצור מתקדמות.

4. חישה ומדידה

חיישנים פוטוניים מזהים שינויים בתכונות האור כדי למדוד תנאים פיזיים.אלה כוללים טמפרטורה, לחץ והרכב כימי.חישה אופטית מספקת רגישות גבוהה וזמני תגובה מהירים.זה חשוב לניטור תעשייתי וניתוח סביבתי.

5. מרכזי נתונים ומחשוב

Photonics משפרת את מהירויות העברת הנתונים בתוך מערכות מחשוב.חיבורים אופטיים מפחיתים זמן אחזור וצריכת חשמל.זה משפר את ביצועי המערכת הכוללים בסביבות ביקוש גבוה.זה תומך בצמיחה של מערכות עיבוד נתונים בקנה מידה גדול.

6. מערכות הגנה ואבטחה

פוטוניקה משמשת במערכות הדורשות זיהוי וניטור מדויקים.טכנולוגיות אופטיות מאפשרות מדידת מרחק ומעקב מדויקים.מערכות אלו משפרות את האמינות בסביבות שונות.הם מצוינים עבור פתרונות אבטחה ומעקב מתקדמים.

יתרונות ומגבלות של פוטוניקה

יתרונות הפוטוניקה

• העברת נתונים במהירות גבוהה באמצעות אותות אור

• איבוד אנרגיה נמוך בהשוואה למערכות חשמל

• חסינות בפני הפרעות אלקטרומגנטיות

• קיבולת רוחב פס גבוהה להעברת נתונים גדולה

• בקרת אות מדויקת ודיוק

• אינטגרציה קומפקטית במכשירים אופטיים מודרניים

מגבלות של פוטוניקה

• עלות ראשונית גבוהה יותר של רכיבים אופטיים

• יישור ותכנון מערכת מורכבים

• רגישות לנזק פיזי בחומרים מסוימים

• יעילות מוגבלת בתהליכי המרה מסוימים

• דורש טכניקות ייצור מיוחדות

• אינטגרציה עם מערכות אלקטרוניות עשויה להיות מאתגרת

פוטוניקה מול אלקטרוניקה

היבט	פוטוניקה	אלקטרוניקה
נושא אות	פוטונים (לא טעינה, ללא מסה)	אלקטרונים (חלקיקים טעונים)
ריבוי מהירות	~3 × 10⁸ m/s (in ואקום), ~2 × 10⁸ m/s (בסיבים)	~10⁵–10⁶ m/s מהירות סחיפה במוליכים
רוחב פס קיבולת	עד מעל 100 Tbps לסיב (מערכות WDM)	בדרך כלל עד 10-100 Gbps לערוץ
טווח תדרים	~10¹²–10¹⁵ הרץ (אינפרא אדום לאור נראה)	עד ~10¹¹ הרץ (טווח מיקרוגל)
אובדן אנרגיה (תמסורת)	~0.2 dB/km (סיב אופטי)	משמעותי אובדן התנגדות לאורך מרחק
אלקטרומגנטי הפרעה	חסין לחלוטין בפני EMI	מושפע מ-EMI והצלבה
פיזור חום	נמוך מאוד במהלך שידור	גבוה עקב חימום התנגדות (הפסדי I²R)
שידור מרחק	> 100 ק"מ ללא הגברה (סיבים)	בדרך כלל <1-2 m עבור אותות במהירות גבוהה ללא משחזרים
צפיפות נתונים	דרך גבוהה מאוד ריבוי אורך גל (100+ ערוצים)	מוגבל על ידי אילוצי מוליכים ותדר
מהירות החלפה	פמט-שניות ל פיקושניות (מיתוג אופטי)	ננו-שניות (מיתוג אלקטרוני)
יעילות חשמל (תמסורת)	הספק נמוך יותר לכל קצת למרחקים ארוכים	כוח גבוה יותר צריכה לביט
אות השפלה	מינימלי נגמר מרחקים ארוכים	משמעותי הנחתה והצטברות רעש
אינטגרציה צפיפות	מתון (בכל זאת פיתוח קנה מידה PIC)	גבוה במיוחד (מיליארדי טרנזיסטורים לכל שבב)
ייצור בגרות	מתעוררים ו תהליכים מיוחדים	בוגר מאוד ייצור CMOS
שימוש אופייני פוקוס	נתונים במהירות גבוהה העברה, קישורים אופטיים	עיבוד, לוגיקה ומערכות בקרה

מסקנה

פוטוניקה מאפשרת העברת אותות במהירות גבוהה עם אובדן נמוך על ידי שימוש באור במקום בזרמים חשמליים, מה שהופך אותו לחשוב עבור תקשורת מודרנית וטכנולוגיות מתקדמות.המערכות שלה מסתמכות על רכיבי ליבה כגון מקורות אור, מוליכי גל, מאפננים ופוטו-גלאי הפועלים יחד כדי לעבד אותות אופטיים ביעילות.טכנולוגיות פוטוניקה שונות תומכות ביישומים בתחום טלקומוניקציה, בריאות, ייצור, חישה ומחשוב.למרות אתגרים כמו עלות ומורכבות, יתרונות הביצועים והיכולות הגדלות שלה הופכים את הפוטוניקה למניע מרכזי של חדשנות טכנולוגית עתידית.
