פלטפורמת תוכנה מאוחדת VIS: האצת מערכות משובצות ומחשוב אדפטיבי עם XILINX

VITIS הוא כלי רב עוצמה לפיתוח תוכנה משובצת והזרקת יישומים במכשירי XILINX כמו FPGA, SOC ו- ACAP Versal.מדריך זה מראה כיצד VITIS משתמש במודל תכנות אחיד כדי לעבוד בצורה חלקה על פני מערכות קצה, ענן והיברידי, מה שהופך את הפיתוח למהיר ויעיל יותר.בין אם אתם עובדים ב- C, C ++ או Python, או מיטוב הביצועים עם מאיצים חומרה, מדריך זה יעזור לכם להפיק את המרב מוויטיס בפרויקטים שלכם.

קָטָלוֹג

אסטרטגיית תכנון בכל פלטפורמות Xilinx עם VITIS

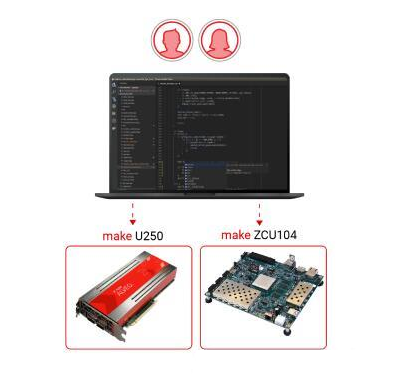

מסגרת פיתוח VITIS מספקת אסטרטגיית תכנון אחידה לבניית יישומים מואצים במגוון פלטפורמות XILINX, כולל כרטיסי מאיץ ALVEO, מכשירים משובצים ומופעי FPGA מבוססי ענן.על ידי הצעת זרימת עבודה חלקה לשינוי והתאמת יישומים, Vitis מפשט את תהליך הפיתוח על פני הגדרות חומרה מגוונות, ומאפשר לייעל את העיצובים לצרכי ביצועים שונים.הרבגוניות של VITIS על פני הפלטפורמות היא חוזק ליבה של המסגרת.מפתחים יכולים למקד לשני כרטיסי מרכז הנתונים בעלי הביצועים הגבוהים כמו Alveo U250 ולוחות משובצים כמו ה- ZCU104 במינימום מאמץ.הגמישות של Vitis מאפשרת התאמות מהירות לעמוד בדרישות חומרה ספציפיות, מה שהופך אותו לאידיאלי ליישומים הדורשים ביצועים חישוביים גבוהים.כפי שמוצג בתמונה, המשתמשים יכולים להנפיק פקודות פשוטות כגון להפוך את U250 או להפוך את ZCU104 כדי לפרוס את העיצובים שלהם בפלטפורמות חומרה שונות ללא שכתוב נרחב.

יכולת הסתגלות זו חשובה בשני תרחישים מרכזיים.הראשון הוא הסתגלות פלטפורמה משובצת והתאמת פלטפורמה משובצת, כאשר VITIS מאפשרת מעברים חלקים בין פלטפורמות חומרה שונות על ידי טיפול באילוצי תזמון והקצאת משאבים ספציפית לכל מכשיר.גמישות זו מאפשרת לכוונן יישומים כדי להשיג ביצועים מיטביים הן בכרטיסי מרכז נתונים בעלי ביצועים גבוהים והן לוחות משובצים.על ידי זיקוק איטרטיבי בעיצובים שלהם, אתה יכול לענות טוב יותר על הצרכים הייחודיים של כל פלטפורמה מבלי לשפץ את כל בסיס הקוד שלהם.תרחיש המפתח השני הוא פריסת FPGA בענן, שם VITIS מפשט את תהליך פריסת היישומים במופעי FPGA מבוססי ענן.בסביבות ענן עליכם לאזן בין ביצועים עם גורמים כמו יעילות עלות, מדרגיות וזמינות משאבים.VITIS מייעלת תהליך זה על ידי הפעלת פריסה והתאמה מהירים יותר, ומאפשרת למנף ביעילות משאבי ענן תוך אופטימיזציה של הביצועים.

סביבות פיתוח מוכרות למחשוב אדפטיבי

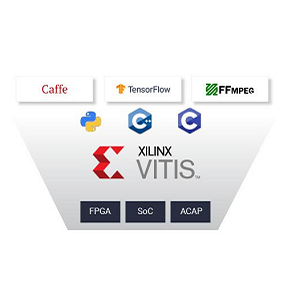

פלטפורמת המחשוב ההסתגלות של Xilinx, שבמרכזה ערכת הכלים של VIS, לעבוד בסביבות פיתוח מוכרות, מה שמקל על בניית יישומים בעלי ביצועים גבוהים.על ידי הצעת ממשקים גרפיים וגם כלים בשורת הפקודה, VITIS מספקת גמישות עם העדפות ורמות מיומנות שונות, ומקדמת את הפרודוקטיביות.הפלטפורמה תומכת בשפות ותכנות פופולריות ומסגרות כמו פייתון, C ++, TensorFlow ו- Caffe, ומאפשרת לך ליישם ידע קיים כדי להאיץ פרויקטים.תאימות זו מקטינה את עקומות הלמידה, מגדילה את יעילות הפיתוח ומסייעת לרעיונות מעבר לפתרונות מעשיים וניתנים להרחבה.על ידי מיזוג חדשנות עם כלים מבוססים, Xilinx יוצרים פתרונות מחשוב אדפטיביים מבלי לשבש את זרימות העבודה הנוכחיות שלהם.

האצת יישומים מוגדרת על ידי תוכנה

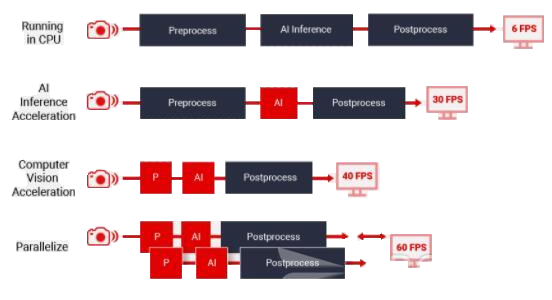

השגת ביצועים גבוהים יותר ביישומים מודרניים דורשת יותר מ רק מהירות גולמית, זה דורש יעילות, גמישות ויכולת הסתגלות.עַל יְדֵי מינוף פלטפורמות מחשוב אדפטיביות של Xilinx, ארגונים יכולים להאיץ תהליכים כמו AI הפרעה וראיית מחשב בזמן מיטוב עומסי עבודה חישוביים.הנתונים המסופקים ממחישים כיצד טכניקות תאוצה שונות, החל ממצב תהליכי הפעלה על א מעבד לגישות מקבילות מתקדמות יכול להגדיל באופן דרמטי את המסגרת שיעורים (FPS) ביישומים.למשל, הפעלת תהליך לחלוטין מעבד מספק רק 6 fps.עם זאת, הצגת מסקנת AI האצה מגדילה את הביצועים ל -30 FPS, תוך תאוצה נוספת באמצעות כלי ראיית מחשב משיגים 40 fps.לבסוף, מקביל האסטרטגיה ממקסמת את היעילות, הגעת עד 60 fps, ומציגה כיצד א שילוב של יכולת הסתגלות חומרה וצינורות תוכנה מותאמים יכול לשפר את הביצועים.שיפורים אלה, מונעים על ידי פלטפורמות כמו ספריות Vitis AI וספריות תאוצה, מציעים כלים ברמה גבוהה ייעול עומסי עבודה של AI בענפים כמו בריאות, פיננסים, ונהיגה אוטונומית.על ידי צמצום זמן ההשהיה והעיבוד, עסקים יכולים לממש תוצאות מהירות יותר, מדרגיות רבה יותר וחדשות הזדמנויות חדשנות, הכל תוך שמירה על יכולת הסתגלות ל דרישות טכנולוגיות מתפתחות מתפתחות.

סקירה כללית של פלטפורמת התוכנה המאוחדת של VIS

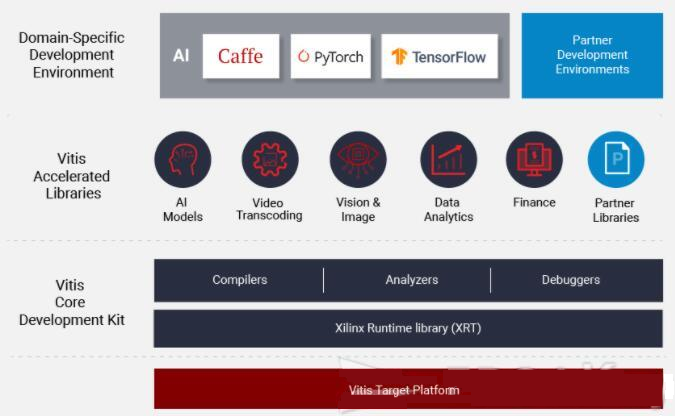

פלטפורמת התוכנה המאוחדת VISIT היא ערכת כלים מקיפה שתוכננה לייעל פיתוח יישומים מואצים חומרה.זֶה מספק רכיבים כמו מהדרים, מנתחים ובלגים דרך ערכת פיתוח הליבה שלה, יחד עם גישה לספריות מתמחות אופטימיזציה לחומרת Xilinx.הפלטפורמה משתלבת בצורה חלקה עם מסגרות AI פופולריות כמו Tensorflow, Pytorch ו- Caffe, כמו מאויר באיור, להבטיח שתוכל לעבוד במוכר סביבות תוך שיפור יישומים עם ביצועים מואצים. Vitis מציע גם ספריות ספציפיות לתחום למשימות כמו מודל AI עיבוד, קידוד וידיאו, ניתוח ראייה וניתוח תמונות, נתונים ניתוחים ומימון, כולם מכוונים למקסם את היעילות לחומרה. יתר על כן, סביבות פיתוח שותפים וספריות מרחיבות את יכולות הפלטפורמה על ידי הצעת כלים נוספים המותאמים ל תעשיות ויישומים ספציפיים.עם פלטפורמת היעד של VIS הבסיס, מערכת אקולוגית זו מאפשרת לך לרתום את האצת החומרה עם חיכוך מינימלי, טיפוח חדשנות בתחומים שונים על ידי מיזוג הנדסת תוכנה עם עיצוב חומרה.

סביבת פיתוח VITIS AI

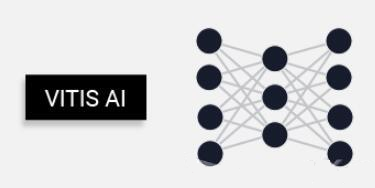

סביבת הפיתוח Vitis AI היא ערכת כלים מקיפה שתוכננה כדי לייעל את ההסקה של AI על חומרת Xilinx, מה שמקל על הפריסה מודלים של למידה עמוקה ביעילות.כפי שמוצג באיור, הליבה קונספט נסוב סביב שיפור ביצועי הרשת העצביים דרך עיבוד AI מואץ חומרה.Vitis AI תומך במסגרות פופולריות כמו Tensorflow, Pytorch ו- Caffe, לעבוד בסביבות מוכרות תוך מינוף כוח המחשוב ההסתגלות של Xilinx.תכונות מפתח כלול ממשקי API חזקים למשימות כמו גיזום, כימות ומודל קומפילציה, המסייעת לייעל דגמי AI עבור מהיר יותר, יעיל יותר ביצועים.טכניקות אופטימיזציה אלה מבטיחות שאפילו AI מורכב משימות יכולות לפעול בצורה חלקה על התקני קצה עם חביון מינימלי ונמוך יותר צריכת חשמל.על ידי שילוב שיפורי תוכנה וחומרה, Vitis ai דוחף את גבולות ההסקה של AI, מה שמאפשר מעולה ביצועים על פני תעשיות כמו מערכות אוטונומיות, שירותי בריאות, וכספים.באמצעות שילוב חלק ואופטימיזציה עוצמתית כלים, סביבת הפיתוח של Vitis AI מאפשרת להשיג חדש רמות היעילות ביישומי AI, מהפכה בפריסות AI.

ספריית תאוצה של VIS

ספריית ההאצה של VIS היא מסגרת קוד פתוח שנועדה לפשט את תהליך האצת החומרה ליישומים שפותחו ב- C, C ++ או Python.כפי שמוצג באיור, הספרייה מחברת את הקוד שלהם לפונקציות שונות המותאמות למשימות כמו עיבוד תמונה, למידת מכונות, ניתוח נתונים וחישובים מדעיים.על ידי שילוב של פונקציות אלה המותאמות מראש, אתה יכול להשיג שיפורי ביצועים משמעותיים מבלי לשפץ את בסיסי הקוד הקיימים.הרבגוניות של הספרייה הופכת אותה למתאימה למגוון רחב של תחומים, ומאפשרת עיבוד נתונים מהיר יותר וירידה בחביון ביישומים.

אחת מעוצמות המפתח בספריית האצת VIS היא יכולת ההסתגלות שלה.מעבר לפונקציות המוכנות לשימוש, אתה יכול להתאים אישית את הספרייה כדי לענות על צרכים ספציפיים על ידי יצירת מאיצי משלהם או שינוי מודולים קיימים.התאמה אישית זו מועילה בתחומים מיוחדים שבהם פתרונות סטנדרטיים עשויים שלא להספיק.כדי להבטיח ביצועים מיטביים, עקוב אחר שיטות העבודה המומלצות, כמו בדיקות איטרטיביות, מידוד והערכות ביצועים מתמשכות.אפילו חידודים קטנים בתצורות קוד או חומרה יכולים להוביל לרווחים בולטים, ולהפגין את הפוטנציאל של הספרייה לשיפור מתמשך.ספריית ההאצה של VITIT מספקת את הכלים לפתיחת יעילות חישובית רבה יותר, מה שהופך אותה למשאב רב עוצמה להאצת יישומים בענפים שונים, כולל AI, פיננסים ומחקר מדעי.

ערכת פיתוח גרעיני ויטיס

ערכת הפיתוח של Vitis Core היא קבוצה עוצמתית של כלים שנועדו לסייע במיטוב ביצועי היישומים ולייעל תהליכי ניפוי באגים.כפי שמוצג באיור, ערכת כלים זו מחברת בין מפתחים למשאבים כמו מהדר VITIS, Analyzer ו- Debugger, ומאפשרת להם לחדד קוד שנכתב בשפות כמו C, C ++ או OpenCL.ניתן לשלב כלים אלה בסביבות פיתוח משולבות שונות (IDEs) או להשתמש בהם באופן עצמאי בתוך ה- Vitis IDE, ומספקים גמישות שיתאימו לתזרימי עבודה שונים.

מהדר VITIS ממלא תפקיד באופטימיזציה של ביצועים על ידי ניתוח קוד לזיהוי צווארי בקבוק ושיפור היעילות.כלי Analyzer מספק פירוט חזותי של אופן השימוש במשאבי חומרה במהלך זמן הריצה, ומאפשר להם להצביע על חוסר יעילות ולייעל את הקצאת המשאבים.בינתיים, הבאגים מאפשרים פתרון בעיות מעמיק, עם תכונות כמו נקודות שבירה, ניטור משתנה וביצוע קוד שלב אחר שלב כדי לסייע בזיהוי ולתקן שגיאות ביעילות.עם אינטגרציה חלקה בסביבות פיתוח קיימות, ערכת פיתוח Vitis Core משפרת את הפרודוקטיביות לעבודה בממשקים מוכרים תוך התמקדות באתגרי ביצועים מורכבים.יכולת הסתגלות זו הופכת את ערכת הכלים לנכס שלא יסולא בפז בפיתוח תוכנה מודרנית, מה שמבטיח שתוכל לשפר ברציפות את היישומים שלהם באמצעות טכניקות אופטימיזציה ואייפינג איטרטיביות.

ספריית זמן ריצה של Xilinx (XRT)

ספריית Runtime (XRT) של Xilinx (XRT) משמשת כגשר בין קוד יישום שנכתב בשפות כמו C, C ++ או Python לבין מאיץ החומרה בכרטיסי Xilinx.כפי שמודגם באיור, XRT מקלה על תקשורת חלקה בין תוכנה הפועלת על ARM או X86 מארחי לחומרה הבסיסית, ומאפשרת למנף באופן מלא את האצת החומרה למשימות כמו למידה עמוקה, עיבוד נתונים ומחשוב בעל ביצועים גבוהים.שילוב חלק זה מאפשר להתמקד ביצירת יישומים יעילים מבלי להיפטר מהמורכבות של אינטראקציות חומרה.

XRT מורכב מכמה רכיבי מפתח.ספריות מרחב משתמש מציעות ממשק הניתן להתאמה אישית לאינטראקציה עם מאיצים על פני יישומים שונים, ואילו ממשקי API מגוונים מפשטים משימות חומרה מורכבות כמו ניהול משאבי מחשוב וטיפול בנתונים.מנהלי התקנים גרעינים מבטיחים חיבורים יעילים בין יישומי מארח ומאיץ חומרה, ומזער את השהייה בתרחישים רגישים לזמן.שירותי לוח מספקים כלים להגדרת תצורה, ניטור וניהול כרטיסי Xilinx, המאפשרים אופטימיזציה דינאמית על בסיס דרישות עומס עבודה.הקושחה מבטיחה תאימות מערכת ותומכת בעדכונים שוטפים לשמירה על ביצועי השיא.יישומים מעשיים של XRT מדגימים רווחים בתפוקה חישובית ויעילות אנרגטית.על ידי פשטת האינטראקציה בין תוכנה לחומרה, XRT מאפשרת לך להשיג ביצועים מהירים יותר ולהסתגל לעומסי עבודה מתפתחים במינימום מאמץ.גישה יעילה זו מטפחת את החדשנות בכך שהיא מאפשרת עיצובים חדשים של יישומים בעלי ביצועים גבוהים הקובעים מדדים בין תעשיות.

פלטפורמת היעד VITIT

פלטפורמת Vitis Target מספקת מסגרת מקיפה המגשרת על חומרה ותוכנה כדי להבטיח פריסה חלקה בכרטיסי המאיץ של Xilinx, בין אם בסביבות ענן או מערכות משובצות.כפי שמודגם באיור, הוא מקיף רכיבי מפתח כמו תוכנת מארח, תוכנה משובצת, פגזי חומרה ותצורות חומרה, כולם עובדים יחד לניהול ממשקי מערכת ולהבטיח תקשורת חלקה בין תוכנה לחומרה.ראוי לציין כי הפלטפורמה מגדירה אוטומטית ממשקי PCIE עבור כרטיסי Xilinx מקומיים מבוססי ענן, ומפשטת את ההתקנה ומאפשרת שילוב מהיר בסביבות טכניות שונות.עבור מכשירים משובצים, הוא כולל גם מערכות הפעלה, מטעני אתחול ומנהגים, ומבטיח ביצועים עקביים ואמינים בכל מקרי שימוש מגוונים.

מה שגורם לפלטפורמת היעד של Vitis Slow הוא פוטנציאל ההסתגלות וההתאמה האישית שלה.אתה יכול להשתמש בהגדרת ברירת המחדל של הפלטפורמה לפריסה מיידית או להתאים אותה לצרכי פרויקט ספציפיים באמצעות כלים כמו חבילת Design Vivado®.גמישות זו מאפשרת התאמה מדויקת עם זרימות עבודה מיוחדות, בדומה לייצור כלי למשימה ספציפית להשגת תוצאות מיטביות.איזון זה בין פשטות שהוגדרה מראש והתאמה אישית מעמיקה יכול להשפיע על הביצועים, יעילות המשאבים ופתרון בעיות.היכולת של הפלטפורמה לשלב תצורה אוטומטית עם התאמה אישית מספקת גישה כפולה ייחודית, כזו המציעה פריסה מהירה למטרות כלליות ואחרת התומכת בשינויים מתקדמים למשימות מיוחדות.צדדיות זו מאפשרת לצוותי פיתוח להתמודד עם אתגרים ביעילות בתעשיות המתפתחות במהירות, ולחזק את חשיבות הטכנולוגיה ההסתגלות בהישאר תחרותי.פלטפורמת ה- Vitis Target משמשת בסופו של דבר ככלי רב עוצמה המשפר את החדשנות על ידי הצעת גמישות ושליטה כאחד.
