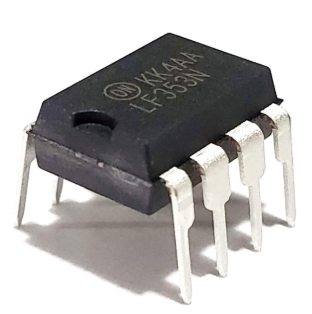

הבנת ה- LF353N: מגבר תפעולי כפול של JFET

מגברים תפעוליים פעילים בתכנון אנלוגי מדויק, ומבטיחים נאמנות ויציבות האות.LM353N ו- LF393N, הכוללים ארכיטקטורות קלט JFET במתח גבוה, מותאמים למערכות שמע מודרניות, מעגלי דיוק ויישומים במהירות גבוהה.מגברים אלה מצטיינים עם עכבת קלט גבוהה, רעש נמוך וביצועים חזקים, מה שהופך אותם לאידיאליים למערכות שמע מקצועיות, ממשקי חיישן ומערכות אנלוגיות-דיגיטליות במהירות גבוהה.הם מספקים ביצועים אמינים ומגוונים בתרחישים תובעניים.פוסט זה בוחן את התכונות הטכניות והיישומים של LM353N ו- LF393N, ומציע מדריך מקיף לשימושם בהקשרים מיוחדים.

קָטָלוֹג

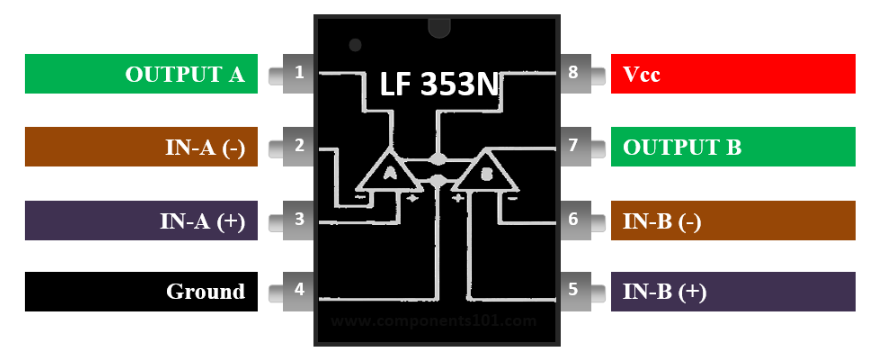

פרטי תצורה של סיכה

מספר סיכה	שם סיכה	תֵאוּר
1	פלט-א	פלט OP-AMP 1
2	קלט-א (-)	קלט הפוך של OP-AMP 1
3	קלט-A (+)	קלט לא הפוך של OP-AMP 1
4	Vee, Gnd	מתח אספקה ​​קרקע או שלילי
5	קלט B (+)	קלט ללא הפוגה של OP-AMP 2
6	קלט B (-)	קלט הפוך של OP-AMP 2
7	פלט-b	פלט OP-AMP 2
8	VCC	מתח אספקה ​​חיובי

תכונות ומפרט

תכונה/מפרט	פרטים
סוּג	OP-OP כפול עם קלט JFET
מתח אספקה	± 18 וולט
אספקת זרם (מקסימום)	6.5mA
רעש קלט	מתח רעש קלט נמוך וזרם
רווח רוחב פס	4MHz
עכבת קלט	גָבוֹהַ
שיעור יש	גָבוֹהַ
אפשרויות חבילה	8 פינים SOIC ו- PDIP

תחליפים עבור LF393N

• • TL074

• • LM1558

• • MCP6002

סקירה כללית של LF393N JFET-PUT-OP-AMP

ה- LF393N, שתוכנן על ידי Texas Instruments, הוא מגבר תפעולי של JFET כפול כפול המותאם ליישומים אנלוגיים מדויקים.עכבת הקלט הגבוהה שלה מבטיחה הפרעה מינימלית למקורות האות, מה שהופך אותו לאידיאלי למעגלים הדורשים נאמנות איתות, כגון הגברת שמע.עם רוחב פס של 4 מגה הרץ וקצב שבה של 13 וולט/מיקרומטר, LF393N מצטיין בטיפול במעברי אות מהירים, ומציב אותו כבחירה עליונה לעיצובים אנלוגיים במהירות גבוהה ועיבוד אותות שמע מורכבים.רעש הקלט הנמוך של המגבר וזרם ההטיה משפרים עוד יותר את הביצועים, מצמצם את העיוות ומבטיח פעולה אמינה בתנאים מגוונים.בנוסף, טווח המתח האספקת הכפול שלו של עד ± 18 וולט תומך במגוון רחב של תצורות מעגלים, אם כי עליך להסביר את מגבלות טווח הפלט בהגדרות של אספקת יחידה.

ביישומים שמע ואקוסטיים, יכולות ה- LF393N מאירות, בעיקר במגבלי קדם מיקרופון ובדוושות אפקטים של גיטרה, שם עכבה גבוהה של הקלט ורעש הנמוך מבטיחים בהירות ותגובתיות.המגבר שומר על הדקויות של השמע שנלכד תוך שהוא מאפשר דינמיקת אות חלקה לשכפול צליל טבעי.אתה יכול גם להעריך את היציבות שלה בתנאי עומס משתנים, מה שהופך אותו לבחירה אמינה הן במהלך אבות -טיפוס והן פריסה סופית.בעוד שאלטרנטיבות כמו MCP6002 מציעות צריכת חשמל נמוכה יותר לעיצובים ממוקדים דיגיטליים, הדיוק הטונאלי המעולה של LF393N וביצועי התדר הגבוה מחזיקים את מצבו כרכיב אמין למערכות אנלוגיות מהירות ושמע גבוהה.

יישומים מגוונים

ההנדסה האסטרטגית של LF393N והפרטים החזקים של LF393N הופכים אותו לרכיב גמיש ונחשק על פני תחומי יישומים רבים.בחינת השימושים הפוטנציאליים שלה יספקו הערכה והבנה של שילובו בהקשרים מיוחדים שונים, תוך שיפור תהליך קבלת ההחלטות.

מגברי שמע עם רעש נמוך

מאמצי שמע דורשים לעתים קרובות מגברים המבטיחים רבייה קולית מדויקת, תוך הדגשת עיוותים ובהירות מינימליים.ה- LF393N בולט עם מתח רעש הקלט הנמוך שלו ורוחב הפס הרחב שלו, מצרף את הפרעות האלקטרוניות תוך שמירה על נאמנות הקול.

לדוגמה, ציוד שמע מקצועי כמו קונסולות ערבוב סטודיו, מגביר בעדינות אותות קלושים מ- MIC או גיטרות חשמליות, ומבטיח שתשיג הקלטות גבישות עם צלילים מועשרים.בענף המונע על ידי שאיפות איכותיות מחמירות, תכונה זו מביאה ערך בלתי ניתן להכחשה.

מעגלים עם עכבת קלט גבוהה

השימוש ב- LF393N במעגלים רגישים לעכבה ממזער את הזרימה הנוכחית למסופי הקלט, מה שהופך אותו לאופטימלי למערכות עדינות.זה הופך לרוב מועיל לחיישנים, כלי דיוק ומכשירי מדידה קפדניים.

בתרחישים הכוללים מקורות מתח בעלי עכבה גבוהה, כגון אלקטרודות א.ק.ג.על ידי הימנעות אפקטים של טעינה, זה מאפשר רכישת נתונים מדויקת בתוך מכשירים רגישים ומדויקים.

לדוגמא ולחזק מודולים

ה- LF393N מצטיין במודולים מדגם ומחזיק מודולים בגלל זמן ההתיישבות המהיר שלו ומאפייני הסחף נמוכים יציבים.תכונות אלה משמשות לכידת ערכי אות מדויקים במהלך עיבוד נתונים מהיר או בתוך מערכות אנלוגיות-לדיגיטליות דינאמיות.

לדוגמה, אוסצילוסקופים דיגיטליים לעתים קרובות ממנפים את ה- LF393N בתוך קטעים מדגם ומחזיקים, ומגנים את שלמות האות כשהוא עובר בשלבי המרה.זה מבטיח תיאור מדויק של אותות מהירים, משתנים בזמן במהלך פעילויות כמו ניתוח נקודת הפסקה, פיקוח על צורת גל ואבחון אלקטרוני.

אינטגרטורים במהירות גבוהה

בתהליכים הכרוכים בשילוב מעגלי מהיר, מגברים חייבים להתמודד עם רוחב פס נרחב ודינמיקה זריזה.שיעורי שבה מעולים ומתח קיזוז מינימלי הופך את ה- LF393N היעיל לשילובים מדויקים במהירות גבוהה.

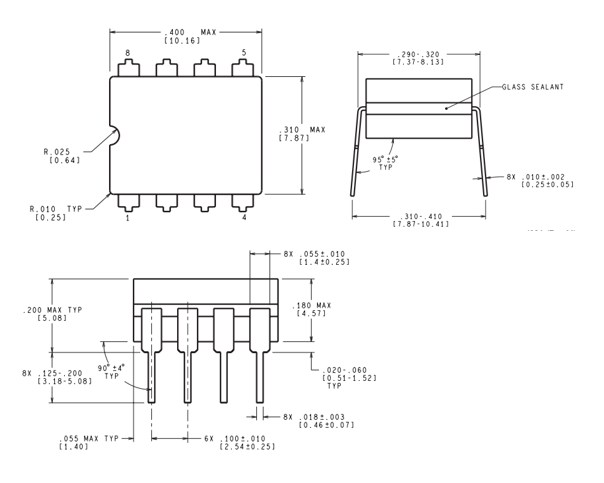

דוגמנות דו מימדית
