הבנת LF353-N כפול jfet קלט OP-AMP

בעולם המתפתח של האלקטרוניקה האודיו והדיוק, LF353-N בולט כמגבר תפעולי כפול של חבילה כפולה המותאם ליישומים בעלי ביצועים גבוהים.בעזרת תשומות ה- JFET במתח גבוה, יכולות מיתוג מהירות ופרופיל רעש מינימלי, הוא מתאים לצרכים התובעניים של מערכות שמע מודרניות.מאמר זה חופר במאפיינים הייחודיים, פוטנציאל הביצועים ויישומים רב-תכליתיים של ה- LF353-N, ומציע תובנות מדוע היא נותרה בחירה מועדפת.בין אם אתם בוחנים התקדמות בטכנולוגיית שמע או משלבים מגברים תפעוליים מדויקים בעיצובים חדשניים, האמינות והיכולת ההסתגלות של LF353-N בוהקים כאבן יסוד לאלקטרוניקה מודרנית.

קָטָלוֹג

1. LF353-N סקירה כללית

2. תכונות

3. יישומי LF353-N

4. דירוגים מקסימליים של LF353-N

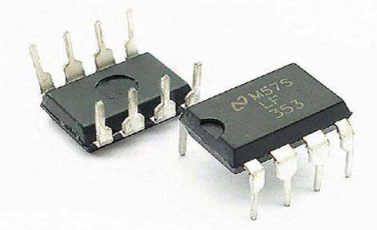

Understanding the LF353-N Dual JFET Input Op-Amp

סקירה כללית של LF353-N

ה- LF353-N, מגבר תפעולי של חבילה כפולה JFET, זכה במקומו בשוק לאופטימיזציה שלו ביישומי שמע.הוא מעוצב עם שלב קלט JFET בעל מתח גבוה, הוא מצטיין בניהול רעש נמוך ובזרם ביעילות, דרישה רצינית למערכות שמע.ארכיטקטורה זו לא רק משפרת יכולות מיתוג מהירות, אלא גם תומכת בביצועים במהירות גבוהה תוך נשארת מודעת עלות.ה- LF353-N מהונדס לפעולות אספקה כפולה, ממנפת טכנולוגיית BI-FET II וגיזום פנימי מדויק כדי למזער את המתח הקזזת הקלט, ומתיישר בצורה מושלמת עם הדרישות של עיבוד שמע מהיר ויעיל.

LF353-N בנוי במוצר רוחב פס מרשים ובקצב מהיר של MLEW, בנוי כדי לספק איכות תפוקת שמע מעולה תוך שמירה על צריכת חשמל נמוכה.כניסות JFET במתח גבוה שלה ממזערות את הטיית הקלט ואת זרמי הקיזוז, ומבטיחים דיוק ובהירות בביצועי השמע.יתר על כן, תאימותו ל LM1558 המודול מאפשר שילוב חלק בעיצובים קיימים, ומציע לך פיתרון מעשי לשיפור פונקציונליות המעגלים ללא שינויים גדולים.תכונות אלה מדגישות את יכולת ההסתגלות והערכה שלה במגוון רחב של יישומי הנדסת שמע.

ה- LF353-N מצטיין גם בתפקידים תובעניים כמו אינטגרטורים במהירות גבוהה וממירי דיגיטלי לאנלוג, כאשר היציבות והאמינות הם דומיננטיים.מתח הקיזוז הנמוך שלו והעכבה הגבוהה הופכים אותו לבחירה בולטת לסביבות שמע מדויקות, ומספקות בעקביות רמות רעש נמוכות ומינימום סחף מתח קיזוז.ידוע ביכולתו לשמור על צליל ברור ובלתי מעוות, הוא מבטיח שימור נאמנות שמע, היבט מרכזי ביישומים בדרגה מקצועית.כמגבר רב-תכליתי וחסכוני, LF353-N מייצג אבן יסוד בהנדסת שמע מודרנית, המשלב מהירות, יעילות ודיוק כדי לעמוד בדרישות המורכבות של מערכות שמע מתקדמות.

תכונות

תכונה	מִפרָט
מתח קיזוז גזום פנימי	10 mV
זרם הטיה קלט נמוך	50 פא
מתח רעש קלט נמוך	25 NV/√Hz
זרם רעש קלט נמוך	0.01 PA/√Hz
רוחב פס רווח רחב	4 מגה הרץ
שיעור שירה גבוה	13 v/μs
זרם אספקה נמוך	3.6 מא
עכבת קלט גבוהה	10¹² Ω
עיוות הרמוני מוחלט נמוך	≤ 0.02%
פינת רעש נמוכה 1/F	50 הרץ
זמן התיישבות מהיר ל 0.01%	2 מיקרו

יישומי LF353-N

המגבר התפעולי LF353-N מוצא את מקומו בשלל יישומים מתקדמים, ומבדיל את עצמו בעולם של סביבות שמע עם רעש נמוך.כאן, שמירה על הפרעות מינימליות משמשת לשכפול קול בתולית.עם עכבת הקלט הגבוהה המרשימה שלו, המכשיר מבטיח את שלמות אותות האודיו, ומעשיר את מערכי ציוד שמע מתקדמים.אתה יכול לחתור ללא הרף ליחסי אות לרעש מושלמים, ולעתים קרובות למצוא את ה- LF353-N שאינו ניתן להחלפה בגלל מאפייני הביצועים המעולים שלו.

עיצובים אלקטרוניים

בעיצובים אלקטרוניים שבהם רצויים יציבות ודיוק, LF353-N משרת תפקיד נדרש, במיוחד בתוך מעגלים מדגם ומחזיקים.מעגלים אלה דורשים דיוק יוצא דופן כדי לשמור על נאמנות האות במהלך העיבוד.באפשרותך להשתמש בפלט היציב המסופק על ידי LF353-N כדי להתמודד עם אתגרי הסחף האותות שנתקלים לעתים קרובות עם חלופות פחות עמידות.דיוק כזה מבוקש מאוד ביישומים הכוללים ממירי דיגיטלי לאנלוג, מכיוון שאפילו אי דיוקים קלים יכולים להשפיע באופן משמעותי על תפוקות המערכת.

אינטגרציה מהירה

בתוך מערכות אלקטרוניות מורכבות, תפקידו של LF353-N באינטגרטורים במהירות גבוהה מדגים את יכולת ההסתגלות שלו.בהגדרות מהירות בקצב, כמו עיבוד נתונים בפועל, יכולות האינטגרציה של LF353-N משפרות את הביצועים.כאשר יש צורך בחישוב מהיר, מגבר זה מבטיח פעולות חלקות באמצעות מהירויות עיבוד אותות אמינות.יכולת זו הופכת מועילה בתחומים כמו תעופה וחלל וטלקומוניקציה מתקדמת, שבהם אפילו השברים הקצרים ביותר של זמן נושאים משמעות.

דירוגים מקסימליים של LF353-N

פָּרָמֶטֶר	עֵרֶך
מתח אספקה	± 18 וולט
פיזור כוח	ראה הערה (3)
טווח טמפרטורות הפעלה	0 ° C עד +70 מעלות צלזיוס
TJ (מקסימום)	150 מעלות צלזיוס
מתח כניסה דיפרנציאלי	± 30 וולט
טווח מתח קלט (4)	± 15V
משך הקצר של פלט	רָצִיף
טווח טמפרטורות האחסון	−65 מעלות צלזיוס ל +150 מעלות צלזיוס

הערות:

(3): עיין בגליון הנתונים לפרטי פיזור חשמל בתנאים ספציפיים.

(4): וודא כי מתח הכניסה נשאר בטווח ± 15 וולט עד הימנע מנזק.
