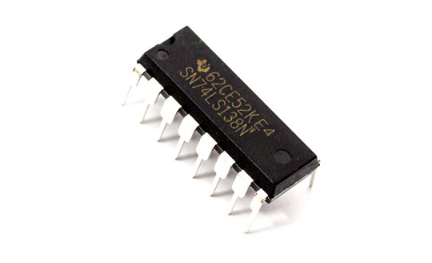

הבנת 74LS138 IC: תכונות ותפעול

IC 74LS138 IC הוא מפענח 3 עד 8 קו-8-קו, הנמצא בשימוש נרחב במעגלים דיגיטליים ליישומים כמו פענוח כתובת זיכרון וניתוב נתונים.הוא נבנה עם טכנולוגיית TTL של שער הסיליקון המתקדם, והוא מציע עמידות בפני רעש חזק וצריכת חשמל נמוכה, מה שהופך אותה למתאימה לסביבות הדורשות פעולות יציבות ויעילות.ה- IC מפשט משימות מורכבות על ידי המרת תשומות בינאריות לאחת משמונה תפוקות, ומבטיח ביצועים אמינים אפילו במסגרות תעשייתיות רועשות.העיצוב הקומפקטי שלו, בשילוב עם הגנה סטטית מובנית, משפר את אורך החיים של המערכת, מה שהופך אותו לבחירה לדיוק ויעילותך במערכות אלקטרוניות.

קָטָלוֹג

74LS138 סקירה כללית של IC

THE 74LS138 הוא מפענח מפענח 3 עד 8 קווים רב-פונקציונלי ממשפחת TTL, הנודע בזכות תפקידה היעיל בפענוח ומשימות דמטיפלקס.IC זה בעל תצורה עוצמתית של 3 כניסה לתצורה של 8-פלט, פרוסה בהרחבה בפעילות פענוח וניתוב לניתוב נתונים ביעילות גבוהה.שלוש סיכות מעוצבות בגאון מאפשרות (שני פעילים נמוכים ואחד פעילים) מצמצמים משמעותית את הצורך בשערים חיצוניים משלימים.מאפיין זה מקל על היווצרות של מפענח 24 שורות ממירים חיצוניים ומפענח 32 קו על ידי שילוב רק מהפך אחד.

ה- IC 74LS138 מצטיין בפישוט פעילויות פענוח מורכבות בתשתיות לניתוב זיכרון ונתונים.המוכנות שלה בניהול קווי קלט מרובים ולתעל אותם לתפוקות מדויקות הופכת את זה ליישומים שונים.לדוגמה, במערכות זיכרון, הוא מפענח באופן סלקטיבי כניסות כתובת להפעלת תאי זיכרון ספציפיים.בתרחישים בפועל, תוך שימוש ב- PIN Enable כקלט נתונים במהלך demultiplexing מדגיש את הרבגוניות שלו.

גולת הכותרת של 74LS138 היא הכללת דיודות שוטקי מהודקות בכניסותיה.תכונה זו מגדילה את ביצועיה על ידי לבלום דוקרני מתח (צלצול) שיכולים לסכן את בהירות האות.חידודים לייצור כאלה מקבילים בעיצובים של חומרה חישובית, תוך סדר עדיפויות לניהול איכות אותות.לדוגמה, הטיפול הקפדני של אותות קלט מהדהד מצבים בהם הבטחת יציבות המערכת פעילה להשגת ביצועים שיאים ואמינים.

תצורת סיכה של 74LS138

ה- IC 74LS138 מכוסה בחבילה של 16 פינים, ממלא תפקיד מרכזי במעגלים דיגיטליים על ידי הקלה על דמולטפלקס ופענוח.כל סיכה מעוצבת עם חובות מבצעיות ספציפיות.

- סיכה 1 (א): קלט כתובת

סיכה זו היא אחת משלושת כניסות הכתובות הנדרשות.זה תורם ליצירת הקוד הבינארי, אותו מפענח 74LS138.לעתים קרובות אתה יכול לחבר אותו לקווי הכתובת של בקרי מיקרו או מעבדים, ולייעל אופטימיזציה של זרימת נתונים.

- סיכה 2 (ב): קלט כתובת

בדומה ל- PIN 1, קלט זה משפיע בהגדרת מצב הפלט.כניסות כתובת מסונכרנות עם פרוטוקולי אוטובוס במערכות חישוביות, ומנהלות אותות מרובים עם עדינות.

- סיכה 3 (ג): קלט כתובת

פועל בשילוב עם סיכות 1 ו -2, קלט זה בוחר את אחת משמונת היציאות.הדיוק של תשומות אלה מבטיח פענוח מדויק של האותות באלקטרוניקה רגישים לתזמון, רציני ביישומים בהם העיתוי דומיננטי.

- סיכה 4 (G2A): הפעלה נמוכה פעילה

יש להחזיק סיכה זו נמוכה להפעלת בחירת פלט.התכונה מגבירה את הרבגוניות של ה- IC בעיצובים לוגיים דיגיטליים מורכבים, המופעלים לעתים קרובות בהקשרים הדורשים שליטה היררכית על האותות.

- סיכה 5 (G2B): הפעלה נמוכה פעילה

PIN נוסף להפעיל נמוך יותר, מחזק את יכולת ה- IC של ה- IC או להפעלה באמצעות קווי בקרה מרובים.יתירות כזו מועילה בסביבות כושלות ובסביבות רב-אותיות.

- סיכה 6 (G1): הפעלה גבוהה פעילה

סיכות מנוגדות 4 ו -5, יש להחזיק סיכה זו גבוהה כדי להפעיל את ה- IC.הבחנה זו מספקת שכבה נוספת של בקרה, בעיקר בעלת ערך במערכות הדורשות רצפי הפעלה ייחודיים.

- סיכה 7 (Y7): פלט 7

אחת משמונה תפוקות מפועלות, היא משקפת את שילוב הקלט הבינארי המופעל על שורות הכתובת כאשר ה- IC מופעל.סיכות פלט כמו Y7 משלבות קטעים שונים של מערכת אלקטרונית, מפקחים על נתונים או ניתוב אותות.

- סיכה 8 (GND): קרקע

בסיסי למתן נקודת ייחוס משותפת, להבטיח יציבות במעגל.הארקה נכונה מונעת תקלות, ומדגישה את תפקידה בכל עיצוב אלקטרוני.

- סיכה 9 (Y6): פלט 6

כמו סיכה 7, סיכת פלט זו מעבירה מצבים על בסיס כניסות כתובת ומאפשרת אותות.תפוקות כאלה שולטות לעתים קרובות ברכיבים אחרים במערכות מורכבות, מה שהופך אותם לבסיסיים לפעולות גדולות יותר.

- סיכה 10 (Y5): פלט 5

פלט מפענח זה מרחיב עוד יותר את יכולת הטיפול של ה- IC של עד שמונה תפוקות מובחנות.כל סיכה, כמו Y5, מעוצבת לעיכוב מינימלי, ומעל בהקשרים במהירות גבוהה.

- סיכה 11 (Y4): פלט 4

פועל באופן דומה ליציאות אחרות, סיכה זו נדרשת להפצת אותות על פני מודולים שונים, דחופים ברשתות נתונים.

- סיכה 12 (Y3): פלט 3

חלק מהספקטרום הנמוך של תפוקות, סיכה זו פעילה בתרחישים מרבבים, ומבטיחה תיחום אותות מדויקים.

- סיכה 13 (Y2): פלט 2

סיכה זו מספקת פונקציונליות פלט איתות מדויקת, המשמשת לעתים קרובות במערכות בקרה הדורשות מצבים בינאריים מובחנים.

- סיכה 14 (Y1): פלט 1

בדרך כלל מנוצל כדי לציין את מצב ערוץ הפלט הניתן להתייחסות, הוא משולב במערכות הזקוקות לתפוקות מצב ברורות.

- סיכה 15 (y0): פלט 0

המייצג את מצב הפלט הבינארי הנמוך ביותר, Y0 הוא בדרך כלל ברירת המחדל או הפלט הראשוני כאשר כל כניסות הכתובת נמוכות.

- סיכה 16 (VCC): ספק כוח

סיכה זו מבטיחה שה- IC יקבל כוח מתאים.אספקת חשמל עקבית ומדורגת נכון היא דומיננטית ליציבות תפעולית, תוך שימוש בהתנהגות בלתי צפויה במעגלים דיגיטליים.

כולל 74LS138 IC

הרב -פונקציונליות והיעילות של ה- IC 74LS138 גורמים לו להתבלט.מספר תכונות מובחנות משפרות את השימושיות שלה.

פעולה במהירות גבוהה

ה- IC מצטיין בעיבוד נתונים במהירות גבוהה וביצוע פקודה.זה הופך אותו לא יסולא בפז ביישומים שבהם תגובות בזמן אמת הן עיקריות, כמו טלקומוניקציה ורשתות נתונים בהן פעולה מהירה יכולה לאיית את ההבדל בין הצלחה לכישלון.

יכולת פענוח

74LS138 מפענח ביעילות תשומות בינאריות לאחת משמונה תפוקות.זה מפשט מאוד את המורכבות של מעגלים דיגיטליים ומקטין את החומרה הרצויה לפענוח כתובות בניהול זיכרון, ומאפשר עיצובים מלוטשים ומשולבים יותר.

אפשר סיכות לאזור

שלושה מאפשרים סיכות ב- IC להקל על חלקיקה קלה של יחידות מרובות, ומספקות יכולות הרחבה חלקות.זה מועיל במיוחד לפיתוח מערכות מורכבות יותר מבלי להתפשר על פשטות ואלגנטיות של העיצוב.

הגנת ESD

הגנת פריקה אלקטרוסטטית מובנית (ESD) מחזקת את עמידות ה- IC, ומזערת את הסיכונים הקשורים לחשמל סטטי.שיפור זה מאריך את אורך החיים של הרכיב, ומבטיח אריכות ימים ואמינות בסביבות שונות.

עיכובי התפשטות עקביים

ה- IC מספק תזמון קבוע עם עיכוב התפשטות של בערך 21. עיכוב יציב זה חמור במערכות סינכרוניות בהן דיוק, כמו זה הנדרש בפעולות CPU, נדרש לביצועים מיטביים.

טווח מתח אספקה ​​רב -תכליתי

ה- IC פועל על פני מתח מתח רחב של 1.0 וולט עד 5.5 וולט, ניתן להתאמה למערכות אספקת חשמל מגוונות.יכולת הסתגלות זו מבטלת את הצורך בשינויים משמעותיים בהתקנות קיימות, מה שהופך אותו לבחירה רב -תכליתית עבור יישומים שונים.

סובלנות קלט העולה על VCC

הכניסות יכולות להתמודד עם מתחים מעבר למתח האספקה ​​(VCC), ולהציע הגנה מפני רמות אות קלט משתנות.תכונה זו מבטיחה חוסן וחוסן במסגרות סביבתיות מגוונות.

צריכת חשמל נמוכה

הצריכה של 32 מגוואט בלבד, ה- IC יעיל להפליא באנרגיה.יעילות זו דומיננטית בעיקר עבור מכשירים ומערכות המופעלים על ידי סוללות שבהם ניהול הכוח הוא בסיסי להאריך את החיים התפעוליים.

תשומות מהודקות של שוטקי

כניסות מהודקות של Schottky משפרות את מהירויות המיתוג ומפחיתות עוד יותר את השימוש בחשמל.תשומות אלה תורמות גם להפעלה איתנה על ידי הפחתת רעש והשפלת אות, מה שמבטיח פונקציה אמינה בסביבות מאתגרות.

טווח טמפרטורות הפעלה רחב

ה- IC פועל באופן אמין בטווח טמפרטורות של -40 מעלות צלזיוס ל- +125 מעלות צלזיוס.סובלנות זו לתנאים קיצוניים מרחיבה את תחולתה של ה- IC, מה שהופך אותו מתאים לתעשיות כמו אוטומציה תעשייתית, רכב וחלל שבהם תנודות הטמפרטורה נפוצות.

כיצד להשתמש ב- IC 74LS138 ביעילות?

קֶלֶט MSB (א)	קֶלֶט ב	קֶלֶט LSB (ג)	פָּעִיל תְפוּקָה	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7
0	0	0	Y0	1	0	0	0	0	0	0	0
0	0	1	Y1	0	1	0	0	0	0	0	0
0	1	0	Y2	0	0	1	0	0	0	0	0
0	1	1	Y3	0	0	0	1	0	0	0	0
1	0	0	Y4	0	0	0	0	1	0	0	0
1	0	1	Y5	0	0	0	0	0	1	0	0
1	1	0	Y6	0	0	0	0	0	0	1	0
1	1	1	Y7	0	0	0	0	0	0	0	1

כדי להשיג הבנה מעמיקה יותר של ה- IC 74LS138, מועיל לבנות מעגל פשוט הכולל נוריות LED המחוברות לתפוקותיו.הגדרה זו משמשת כעזר חזותי בהכרת יכולות הפענוח של ה- IC.בתצורה זו חבר את G2A ו- G2B ל- GND, חבר את G1 ל- VCC להפעלת השבב והשתמש בשלושה כפתורים כמנחלי הקלט הבינאריים.מעגל מעשי זה יכול להצית סקרנות ולהביא לתפיסה אינטואיטיבית יותר של הפונקציונליות של השבב.

התייחסות לטבלת האמת עבור IC 74LS138 משמשת כמדריך פעיל.זה מציג את המדינות כדלקמן את H עבור גבוה, L עבור נמוך ו- x עבור לא אכפת לו.שימו לב לסיכות האפשרות (G1, G2A, G2B) מכיוון שהגדרתם מבטיחה נכון את התפקוד הנכון של התשומות, ובכך קובעת את מצבי הפלט.הארקת הסיכות המתאימות מובילה לפעולות אמינות, המהווה היבט מרכזי ביישומים מעשיים שונים.

בעת הפעלת ה- 74LS138 IC בתרחישים בפועל לחץ על הכפתורים המייצגים את שלוש הכניסות כדי לראות את היציאות המתאימות עוברות בין נמוך לגבוה.אינטראקציה זו ממחישה את הפונקציונליות של המפענח בצורה חיה.לעתים קרובות אתה יכול להעריך עד כמה התפוקות מגיבות לשינויי קלט, וזה מרגיע במהלך שלבי תכנון המערכת.קביעת תצורה של מעגלים דומים מגדילה הן את ההבנה והן את מיומנויות פתרון הבעיות הנדרשות ליישומים מורכבים יותר.

74LS138 יישומי IC

ה- IC 74LS138 ממלא שפע של פונקציות ומוצא יישומים נרחבים במגוון מגזרים.בחינת השימושים שלה חושפת את יכולת ההסתגלות ואת תפקידה המופלא בטכנולוגיה עכשווית.

פענוח קו

ה- IC 74LS138 מצטיין במשימות לתיקון קו.זה ממיר נתונים בינאריים מקווי קלט 'n' למקסימום של 2 קווי פלט ייחודיים.הוא מפשט עיצובים של מעגלים דיגיטליים מורכבים, הוא מאפשר טיפול חלק בנתונים.תרגום תשומות בינאריות לתפוקות מובחנות משפר את פענוח כתובת האוטובוס וזיכרון במערכות מחשוב.

מעגלי זיכרון

במעגלי זיכרון, IC 74LS138 IC נדרש לבחירת מיקומי זיכרון ספציפיים הן בהגדרות RAM סטטיות והן בדינאמיות.באמצעות פענוח כתובות מדויקות, הוא מנהל מערכי נתונים גדולים.יישומים מעשיים, כגון אופטימיזציה של זמני גישה לזיכרון במערכות מחשוב במהירות גבוהה, מדגישים את חשיבותו.

שרתים

סביבות שרת נהנות מהיכולת של 74LS138 IC לנהל מספר ערוצי נתונים בו זמנית.IC זה מסייע בניתוב יעיל של אותות בין מעבדים למודולי זיכרון תוך ניהול כתובות מתלה שרתים.שיפורים בתפוקת נתונים והפחתות בהשהיה הם יתרונות בולטים בארכיטקטורות השרת.

מערכות דיגיטליות

IC 74LS138 IC הוא האלמנט האולטימטיבי במערכות דיגיטליות שונות, ומספק תמיכה חזקה לממשקי מיקרו -מעבד.בתכנון מערכות משובץ, הוא מפשט מעגלי לוגיקה מורכבים ומבטיח העברת נתונים אמינה בין ציוד היקפי ליחידת העיבוד המרכזית.תובנות מהמערכת מדגישות את תפקידה בהשגת זרימת נתונים חלקה, המתאימה ביישומים שנעים בין אלקטרוניקה צרכנית לאוטומציה תעשייתית.

קו demultiplexing

יישומי DemultiPlexing קו צוברים בהרחבה מ- IC 74LS138, המפריד בין זרמי נתונים מרובים.יכולת זו מועילה במיוחד במערכות תקשורת בהן משתמשים במיטוב רוחב הפס והפצת נתונים.עיבוד אותות דיגיטלי משופרים ונתיבי נתונים ברורים יותר הם יתרונות מרכזיים המודגשים על ידי התקשורת.

מעגלי טלקום

מעגלי טלקום משתמשים בהרחבה את הדיוק של IC 74LS138 בניתוב וניהול אותות.זה ממלא תפקיד בולט בתשתיות התומכות בתקשורת אלחוטית, שירותי אינטרנט ומדגזי חליפה.על ידי הפעלת בחירת וניהול יעילה של ערוצים, היא תורמת משמעותית לאמינות ולביצועים של רשתות טלקום מודרניות.
