הבנת 2N7002 N-channel ברמת MOSFET

במאמר זה אנו חופרים את עולמו של ה- 2N7002, MOSFET ברמת היגיון N-channel רב-תכליתית.מרכיב מוליכים למחצה זה מוכר בזכות יעילותו ויכולת ההסתגלות שלו, הוא רציני במעגלים אלקטרוניים שונים, בעיקר בשיפור יעילות האנרגיה ובביצוע הביצועים.מיכולות המיתוג המהירות שלה ועד תאימותו ליישומי מתח נמוך, ה- 2N7002 הוא המועדף על תכנון מערכות קומפקטיות ואמינות.בין אם הפעלת מתגים דיגיטליים, נהיגה בפרויקטים מבוססי מיקרו-בקר, או מאפשרים פתרונות אנרגיה בת קיימא, התכונות של 2N7002 הופכות אותו לבחירה מרכזית עבור אלקטרוניקה מודרנית.הצטרפו אלינו כאשר אנו בוחנים את המפרט הטכני, היישומים והשיקולים המעשיים שלה, ומציעים תובנות כיצד MOSFET זה תומך בפיתוח מכשירים יעילים וביצועים גבוהים.

קָטָלוֹג

1. סקירה כללית של MOSFET 2N7002

2. תכונות 2N7002

3. שימושים ב- 2N7002 MOSFET

4. תצורת סיכה

5. אלטרנטיבות ותחליפים

Understanding the 2N7002 N-Channel Logic Level MOSFET

סקירה כללית של MOSFET 2N7002

THE 2N7002, MOSFET ברמת היגיון N-channel, מחזיק מקום מיוחד בעולם של מכשירי מוליכים למחצה נפרדים.רכיב זה, הנדרש לרבים, משמש בעיקר כמתג או מגבר.הוא מעוצב מחומרי מוליכים למחצה ונבנה עם שלושה מסופים.היבטים ראויים לציון של ה- 2N7002 כוללים את ההתנגדות הנמוכה להפליא במדינה ומתח סף מקור שער של כ- 2.1 וולט.תכונות אלה הופכות אותו בעיקר להתאמה למעגלים הפועלים ב -3.3 וולט, משפר את יעילות האנרגיה ומיטב ביצועי מיתוג.

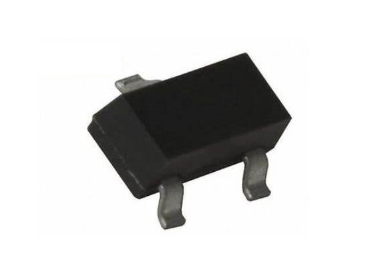

בניגוד לחוזקותיה, אריזת ה- SMD הקומפקטית שלה (SOT-23) מציגה מגבלות מסוימות.יש לו זרם ניקוז נמוך בינוני, המספק באופן אמין עד 200mA ברציפות ומכיל דוקרני זרם מקסימליים של עד 1A.כדי למנוע נזק פוטנציאלי, חשוב לדבוק באילוצים מבצעיים אלה ביישומים מעשיים.ה- 2N7002, שמקורו בדרך כלל מיצרנים כמו מוליכים למחצה, פועל באופן אמין על טווח טמפרטורות בין -55 מעלות צלזיוס ל -150 מעלות צלזיוס ובעל פיזור כוח של 200 מגוואט.לעתים קרובות אתה יכול להדגיש את ההכרח של דבקות במפרטים אלה כדי לשמור על שלמות המעגלים ולהאריך את אמינות הביצועים.

תכונות 2N7002

תכונה	תֵאוּר
סוּג	N-Channel MOSFET
התנגדות במדינה	< 5Ω
זרם ניקוז רציף (ID)	200mA
מתח ניקוז (VDS)	60 וולט
מתח סף שער (VGS-TH) (דקות)	1V
מתח סף שער (VGS-TH) (מקסימום)	3V
הפעל את הזמן	15NS
כיבוי זמן	8ns
סוגי חבילות	TO-92, SOT23-3L

שימושים ב- 2N7002 MOSFET

MOSFET 2N7002 מועדף במעגלים אלקטרוניים שונים, הידועים בזכות הטיפול המיומן שלו במתגי זרם נמוך ומתח.הארכיטקטורה שלה שימושית במיוחד בממירי DC-DC ומערכות חיקוי, ומקדמת שימוש יעיל באנרגיה.כדי לרתום את יכולותיה, יש להכיר בחלקו במערכות ניהול כוח עכשוויות, תוך התמקדות ביכולתו למזער את ההתנגדות במדינה המבלבלת פסולת כוח.

יישומים בממירי DC-DC

בממירי DC-DC, 2N7002 מצטיין על ידי הגברת יעילות העברת האנרגיה במעגלים אלקטרוניים.אתה יכול להתרכז בהפחתת פיזור הכוח, הקלה על ידי ההתנגדות הנמוכה של MOSFET במדינה, ומאפשר לגאדג'טים לפעול זמן רב יותר על מאגרי אנרגיה מוגבלים.זה נמצא באופן נרחב באלקטרוניקה ניידת בה כל יחידת חשמל שמורה משפרת את סיבולת הסוללה.

תפקיד בפתרונות חיוב

ככל שהדחיפה לתחבורה ידידותית לסביבה מתעצמת, האופי האמין והיעיל של 2N7002 ממונף לטכנולוגיות חיקוי, כמו אופניים חשמליים וקלנועים.תפקידה בניהול כוח מבטיח תפקוד אופטימלי ומגביר את יעילותם של כלי רכב אלה, ומשפיע על הביצועים והסיפוק.אתה יכול לשכלל בהתמדה שיטות לשילוב רכיבים כאלה, עם שאיפות להגדיל את יציבות המערכת תוך מודע להשפעות אקולוגיות.

תצורת סיכה

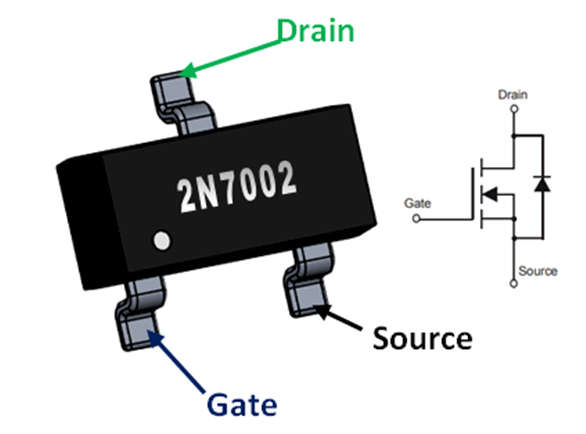

הטרנזיסטור 2N7002 כולל שלושה מסופים בסיסיים: מקור, שער וניקוז.לכל אחד מהם יש את תפקידו המובהק ותפקידו להבטיח שהטרנזיסטור פועל ביעילות.

Pin Configuration of 2N7002

אלטרנטיבות ותחליפים

חלופות 2N7002

• • NTR4003

• FDC666

• FDC558

סוגים אחרים של MOSFET

• BS170NL

• • IRF3205

• • 2N7000

• • IRF1010E

• • RF540N
