הבנת הטרנזיסטור HFE: מדידה, פונקציות והשפעה על תכנון המעגלים

מדריך זה מסביר מהו הטרנזיסטור HFE ומדוע זה חשוב במעגלים אלקטרוניים.תלמד כיצד למדוד HFE, מה משפיע עליו (כמו טמפרטורה או מתח) וכיצד הוא משתנה בסוגים שונים של טרנזיסטורים.המדריך מראה גם היכן HFE חשוב כמו במגברים, מתגים, רגולטורי מתח ומעגלי איתות וכיצד להתאים את העיצובים שלך כדי לוודא שמעגלים עובדים גם כאשר HFE משתנה.זה גם מסביר סוגים שונים של רווח (כמו רווח מתח או רווח AC) וכיצד הם משמשים באלקטרוניקה.

קָטָלוֹג

1. מה זה hfe של טרנזיסטור?

2. מדידת HFE

3. טווחי HFE לסוגי טרנזיסטורים שונים

4. איך HFE עובד בטרנזיסטור?

5. פונקציות של HFE

6. סוגים שונים של רווח טרנזיסטור

7. HFE לעומת בטא (β

8. הרווח הנוכחי במדינות טרנזיסטור שונות

9. יישומים של טרנזיסטור HFE במעגלים

10. מסקנה

Figure 1. Current Gain (hFE) Representation in a Bipolar Junction Transistor (BJT)

איור 1. ייצוג רווח נוכחי (HFE) בטרנזיסטור צומת דו קוטבי (BJT)

מהו HFE של טרנזיסטור?

hfe מייצג את הרווח הנוכחי של DC של טרנזיסטור צומת דו קוטבי (BJT) בתצורת הפלטה המשותפת שלו.זה מראה עד כמה יעיל זרם קטן בבסיס שולט בזרם גדול יותר אצל האספן.לדוגמה, אם HFE הוא 100, זרם בסיס 1 MA מייצר זרם אספן של 100 מא.מאפיין זה הוא המפתח לפונקציות הגברה ומיתוג.HFE אינו ערך קבוע.זה משתנה על סמך אופן ייצור הטרנזיסטור וכיצד משתמשים בו.

אפילו טרנזיסטורים למראה זהה מאותה אצווה יכולים להיות בעלי רווחים שונים.גורמים כמו טמפרטורה, מתח בין אספן לפולט (VCE) ורמת הזרם כולם משפיעים על HFE.טמפרטורות גבוהות יותר או זרמי אספן יכולים להוריד את הרווח בגלל השפעות כמו רקומבינציה של נושאת מטען והרחבת בסיס.בגלל השונות הזו, גיליונות הנתונים מראים מגוון של ערכי HFE במקום מספר יחיד.אחרים מעצבים מעגלים עם מספיק סובלנות כדי להתמודד עם וריאציה זו, החשובה ביישומים אנלוגיים שבהם הגברה יציבה חשובה.

מדידת HFE

הרווח הנוכחי של DC, המכונה לעתים קרובות כ- HFE, הוא מאפיין של טרנזיסטור צומת דו קוטבי (BJT).זה מייצג את היחס בין זרם האספן (IC) לזרם הבסיס (IB) כאשר הטרנזיסטור פועל באזור הפעיל שלו.במילים פשוטות, זה אומר לך כמה הטרנזיסטור מגביר את זרם הבסיס לייצור זרם אספן גדול יותר.הנוסחה המשמשת לחישוב HFE היא:

Formula

המשמעות היא שכדי לקבוע את ערך HFE, תחילה עליך למדוד את כמות הזרם הזורם לבסיס ואת הכמות הזורמת דרך האספן, ואז לחלק את זרם האספן בזרם הבסיס.להלן נוהל שלב אחר שלב למדידת HFE:

• • בנה את מעגל הבדיקה: התחל על ידי הגדרת מעגל בדיקה פשוט באמצעות הטרנזיסטור שלו HFE שאתה רוצה למדוד.מעגל זה כולל בדרך כלל את הטרנזיסטור עצמו, אחד או יותר נגדים לשליטה על זרימת הזרם, ומקור כוח DC מתאים (כגון אספקת חשמל או סוללה מוסדרת).סדר את הרכיבים כך שניתן יהיה למדוד או לחשב את זרמי הבסיס והאספן באופן עצמאי.

• • למרוח מתח ידוע על הבסיס: הציגו מתח DC קטן למסוף הבסיס של הטרנזיסטור באמצעות נגדי עם ערך התנגדות ידוע.נגדי זה מגביל את הזרם לבסיס.אתה יכול לחשב את זרם הבסיס (IB) באמצעות חוק OHM:

Formula

איפה 𝑉_{𝑏𝑎𝑠𝑒} הוא המתח על פני הנגד הבסיס ו- 𝑅_{𝑏𝑎𝑠𝑒} הוא ערך ההתנגדות.

• • קבע את זרם האספן: בצד האספן של הטרנזיסטור, כלול נגדי אחר (המכונה לעתים קרובות נגן העומס) בסדרה.מדוד את ירידת המתח על פני נגדי זה באמצעות מולטימטר.שוב, החל את החוק של אוהם כדי לקבוע את זרם האספנים (IC):

Formula

איפה 𝑉_{𝑐𝑜𝑙𝑙𝑒𝑐𝑡𝑜𝑟} הוא המתח על פני הנגד העומס ו- 𝑅_{𝑙𝑜𝑎𝑑} היא ההתנגדות שלה.

• • חישוב HFE : עם שני הערכים הנוכחיים ביד, כעת תוכל לחשב את הרווח הנוכחי של DC באמצעות הנוסחה הראשונית:

Formula

יחס זה מספק את ערך HFE בתנאי ההפעלה הספציפיים של המעגל שלך.הדיוק של שיטה זו למדידת HFE תלוי במספר גורמים, כולל אספקת מתח יציבה, ערכי רכיב מדויקים ויציבות תרמית.על מקור הכוח לספק מתח קבוע ונטול אדווה, מכיוון שכל תנודות יכולות להשפיע הן על זרמי הבסיס והן על זרמי אספן, מה שמוביל לקריאות HFE לא מדויקות.כמו כן, יש צורך להשתמש בנגדים עם ערכים ידועים וסובלנות נמוכה, מכיוון שכל סטייה בהתנגדות יכולה לעוות את חישובי הזרם.בנוסף, מכיוון שטרנזיסטורים רגישים לטמפרטורה, הרווח שלהם יכול להשתנות עם שינויים תרמיים, ולכן מאפשרים למעגל להתייצב תרמית לפני נטילת מדידות מבטיחה תוצאות אמינות יותר.לבסוף, מכיוון ש- HFE אינו ערך קבוע ומשתנה עם תנאי הפעלה כמו טמפרטורה, מתח פולני אספן וזרם בסיס, רצוי לחזור על הבדיקה בזרמי בסיס שונים כדי לצפות כיצד רווח הטרנזיסטור מתנהג בנסיבות שונות.

HFE טווחי לסוגי טרנזיסטורים שונים

טרנזיסטורים מגיעים בסוגים שונים, וכל אחד מטפל בזרם בדרכו שלו.תכונת מפתח המשתנה ביניהם היא HFE, או רווח זרם DC.ערך זה מראה כמה טרנזיסטור יכול להגביר את הזרם.ל- BJTS (טרנזיסטורים של צומת דו קוטבי) יש בדרך כלל רווח זרם גבוה יותר מאשר FETs (טרנזיסטורים של אפקט שדה) בגלל האופן בו הם בנויים וכיצד הם שולטים בזרם.ובכל זאת, ערכי HFE יכולים להיות שונים מאוד בהתאם למודל המדויק ומי הופך אותו.להלן כמה טווחי HFE נפוצים לסוגים שונים של טרנזיסטורים:

סוג טרנזיסטור	טווח HFE טיפוסי
טרנזיסטור NPN	20 עד 1000
טרנזיסטור PNP	20 עד 1000
טרנזיסטור כוח	10 עד 100
טרנזיסטור של אות קטן	50 עד 300
טרנזיסטור בעל רווח גבוה	100 עד 1000

איך HFE עובד בטרנזיסטור?

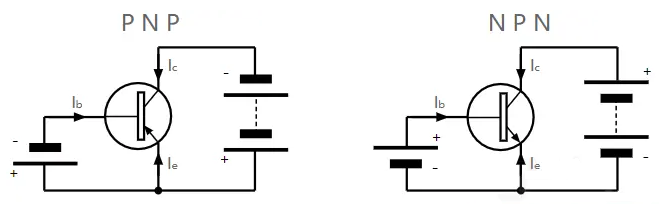

Figure 2. Current Flow and Biasing in PNP and NPN Transistors

איור 2. איור 2. זרימת זרם והטיה בטרנזיסטורים PNP ו- NPN

כאשר טרנזיסטור NPN עובד במצב הפעיל שלו, החלק של פולט הבסיס של הטרנזיסטור מוטה קדימה.משמעות הדבר היא כי מתח קטן מיושם באופן המאפשר לזרם לזרום בקלות.במקרה זה, אלקטרונים (הנושאים את הזרם) עוברים מהפולט לבסיס.

בסיס הטרנזיסטור הופך להיות דק מאוד והוא מסומם קלות בלבד, כלומר אין לו הרבה נשאי מטען.בגלל זה, רוב האלקטרונים שנכנסים לבסיס לא נשארים שם.במקום זאת, הם ממשיכים לנוע ונכנסים לאספן.האספן מוטה הפוך, מה שאומר שיש לו מערך מתח שמושך את האלקטרונים פנימה. זה עוזר לאלקטרונים לעבור דרך הטרנזיסטור, מפולט לאספן.

עכשיו, כאן נכנס HFE. זרם קטן הזורם לבסיס שולט בזרם גדול בהרבה הזורם מהאספן לפולט.היחס בין שני הזרמים הללו נקרא HFE (המכונה גם רווח נוכחי).לדוגמה, אם זרם הבסיס הוא 1 milliamp וזרם האספן הוא 100 מיליאמפ, אז HFE הוא 100. זה מראה עד כמה הטרנזיסטור "מגביר" את הזרם.

אבל HFE לא תמיד זהה.זה יכול להשתנות תלוי כמה זרם זורם, הטמפרטורה ותנאים אחרים.אם זרם האספן גבוה מאוד, הרווח יכול לרדת בגלל ההתנגדות בתוך הבסיס או מכיוון שאלקטרונים מסוימים משתלבים עם חורים לפני שהם מגיעים לאספן.בזרמים נמוכים מאוד, HFE עשוי גם לרדת, אולי בגלל זרמי דליפה או המתח הדרוש כדי להפעיל את הטרנזיסטור.

מכיוון ש- HFE משתנה כל כך בתנאים שונים, אחרים לא סומכים שזה תמיד זהה.במקום זאת, הם מוסיפים חלקים נוספים כמו נגדי פולט או משתמשים במשוב במעגל.אלה עוזרים להפוך את התנהגות הטרנזיסטור ליציבה יותר, גם אם הרווח משתנה.בדרך זו, המעגל ממשיך לעבוד כראוי, לא משנה כמה HFE משתנה מענף אחד למשנהו או לאורך זמן.

פונקציות של HFE

הגברת אותות

אחד הפונקציות העיקריות של טרנזיסטור הוא להפוך את האות הקטן לגדול יותר.זה נקרא הגברה.HFE מספר לנו כמה גדול יותר זרם הפלט (מהאספן) יושווה לזרם הקלט (בבסיס).לדוגמה, אם HFE הוא 100 ואתה מכניס 1 Milliamp (MA) לבסיס, תקבל 100 מא מהאספן.זה שימושי במגברי שמע או מעגלי חיישנים בהם צריך לשפר אותות קטנים.עם זאת, HFE לא תמיד יציב.זה יכול להשתנות עם חום, מתח או הטרנזיסטור עצמו.בגלל זה, אחרים משתמשים ב- HFE כמדריך מחוספס ומוסיפים נגדים או חלקי משוב כדי להפוך את המעגל ליציב יותר.

הגדרת הטרנזיסטור (הטיה)

כדי שטרנזיסטור יעבוד כראוי, יש להגדיר אותו עם הזרם והמתח הנכונים.הגדרה זו נקראת הטיה.כדי לקבל את הסכום הנכון של זרם האספנים, עלינו לשלוח כמות מסוימת של זרם בסיס.HFE עוזר לנו להבין כמה זרם בסיס לתת.לדוגמה, אם מעגל זקוק ל -10 מ"ה של זרם אספן ו- HFE הוא 100, הבסיס אמור לקבל 0.1 מא.מכיוון ש- HFE יכול להשתנות אפילו בין טרנזיסטורים דומים, חשוב לתכנן למקרה הגרוע ביותר.השתמש בערך HFE הצפוי הנמוך ביותר מגיליון הנתונים והתאם את המעגל באמצעות נגדים או משוב כדי להבטיח שהוא פועל כראוי.

עוזר בעיצוב מעגלים

HFE משפיע גם על אופן הבנייה של המעגל כולו, במיוחד במעגלי מגבר.למרות ש- HFE לא מופיע ישירות בנוסחה לרווח מתח, זה עדיין משפיע על אופן הפעולה של הטרנזיסטור.זה משנה את זרם הבסיס, המשנה את המתחים והזרמים בשאר המעגל.לדוגמה, במגבר פולט משותף, רווח המתח תלוי בשני נגדים: אחד אצל האספן ואחד בפולט.הוספת נגדי לפולט (המכונה ניוון פולט) יכולה להפוך את המגבר ליציב יותר.זה גם עוזר להפחית את ההשפעה של שינויים ב- HFE, מה שהופך את המעגל לאמין יותר.

הפעלת הדברים לכבים (מעבר)

טרנזיסטורים משמשים גם כמתגים במעגלי דיגיטלי וכוח.במקרה זה, הטרנזיסטור הוא כבוי מלא או פועל לחלוטין.כדי לוודא שהטרנזיסטור פועל באופן מלא, זרם הבסיס צריך להיות מספיק גבוה.בדרך כלל אנו נותנים יותר זרם מכפי שמראה חישוב HFE בסיסי.זרם נוסף זה נקרא גורם בטיחות.לדוגמה, אם מעגל זקוק למאה מ"ה מהאספן ו- HFE הוא 100, אתה עשוי לחשוב שמא -מ"ש בבסיס מספיק.אבל כדי להיות בטוחים, רבים נותנים לעתים קרובות 2 עד 5 mA במקום זאת.זה מבטיח שהטרנזיסטור יופעל במלואו, גם אם HFE נמוך מהצפוי.מתן זרם בסיס נוסף עוזר להימנע מבעיות כמו הטרנזיסטור רק מופעל באמצע הדרך, מה שעלול לגרום לאובדן חום או חשמל.

סוגים שונים של רווח טרנזיסטור

בטא (β) HFE

בטא, המיוצג לעתים קרובות על ידי הסמל β או HFE, הוא הרווח הנוכחי של DC של טרנזיסטור בתצורה של פולט משותף.זה מגדיר את היחס בין זרם האספן (IC) לזרם הבסיס (IB), ומראה כמה מוגבר זרם הקלט כאשר מועבר דרך הטרנזיסטור.רווח זה מוגדר בגיליון נתונים של טרנזיסטור ויכול להשתנות בהתאם למודל הטרנזיסטור הספציפי, אצווה הייצור ואפילו תנאי הפעלה כמו טמפרטורה.אף כי שימושי בהבנת האופן בו טרנזיסטור מתנהג עם אותות קבועים, רווח זה אידיאלי יותר לניתוח DC ולא ליישומי אות בתדר גבוה או המשתנה במהירות.

איור 3. איור 3. מדידת רווח זרם DC (HFE) בתצורת טרנזיסטור של פולט משותף

hfe

הרווח הנוכחי של AC, המכונה כ- HFE, דומה במושג ל- β אך חל על תרחישים זרם קטנים, לסירוגין שבהם אות הקלט משתנה לאורך זמן.רווח זה חשוב בתכנון מגבר מכיוון שהוא מציין עד כמה יעיל טרנזיסטור יכול להגביר תנודות קלות בזרם הקלט.עם זאת, HFE אינו קבוע, הוא פוחת ככל שהתדירות עולה, בעיקר בגלל ההשפעות של קיבולי טרנזיסטור פנימיים המתחילים לשלוט בתדרים גבוהים יותר.עליכם להסביר התנהגות תלויה בתדר זה בעת תכנון מעגלים שנועדו לפעול ברדיו או בתדרים גבוהים אחרים, מכיוון שרווח האות עשוי להיות נמוך מהצפוי.

α (אלפא)

אלפא (α) הוא הרווח הנוכחי של טרנזיסטור כאשר הוא מוגדר בסידור בסיס משותף, והוא מוגדר כיחס בין זרם האספן (IC) לזרם הפולט (IE).מכיוון שמעט מאוד זרם נכנס לבסיס במערך זה, α בדרך כלל קרוב מאוד ל -1, כלומר כמעט כל זרם הפולט הופך אותו לאספן.זה הופך את מגברי הבסיס המשותפים ליעילים ביישומים בתדר גבוה, מכיוון שהם מציעים יציבות מצוינת ועכבת קלט נמוכה.בעוד שאלפא פחות אינטואיטיבי מבטא, היא נותרה פרמטר חשוב ב- RF ובעיצוב מעגלים אנלוגיים.

רווח מתח (AV)

רווח מתח, המיוצג על ידי AV, הוא היחס בין מתח היציאה למתח הקלט (Vout/VIN) ומשמש כמדד מפתח בביצועי המגבר.זה אומר לנו כמה מעגל מגדיל את רמת המתח של האות, וזה נהדר כאשר המטרה היא לחזק את תשומות המתח החלשות, כמו אלה מחיישנים או מיקרופונים.רווח מתח תלוי הן בתכונות הטרנזיסטור והן ברכיבי המעגל הסובבים כמו נגדים וקבלים.רווח מתח גבוה פירושו שמתח קלט קטן יכול לגרום לנדנדה תפוקה גדולה, אך עליכם לנהל זאת בזהירות כדי למנוע עיוות או חוסר יציבות.

רווח כוח (AP)

רווח כוח, המכונה AP, מייצג את היחס בין כוח הפלט לכוח הקלט והפרמטר ביישומים בהם יעילות העברת האנרגיה חשובה, כגון בהגברת שמע ותדירות רדיו (RF).היא שוקלת גם הגברה של זרם וגם מתח, ומספקת מבט הוליסטי יותר של אפקטיבי טרנזיסטור יכול להגדיל את האנרגיה של האות.רווח כוח חשוב כאשר הפלט חייב להניע עומס לאורך מרחק או להפיק צליל נשמע בבהירות ובנפח.מכוון לתפוקה מקסימאלית עם אנרגיית קלט מינימלית, השתמש במדד זה כדי לבחור טרנזיסטורים מתאימים ולבצע אופטימיזציה של פריסת המעגל.

HFE לעומת בטא (β)

תכונה	HFE (רווח הנוכחי של DC)	בטא (β)
הַגדָרָה	יחס זרם אספן (IC) לזרם הבסיס (IB)	רווח זרם תיאורטי של טרנזיסטור
ידוע גם בשם	קדימה רווח נוכחי DC;לפעמים βF בגליונות נתונים	סמל כללי לרווח הנוכחי
סֵמֶל	hfe	β
נוֹהָג	משמש לבחירה/בדיקת טרנזיסטורים אמיתיים	משמש בניתוח מעגלים ואומדנים מהירים
סוג מדידה	העולם האמיתי, הנמדד בתנאים ספציפיים	תיאורטי או אידיאליזציה
סוג איתות	מייצג רווח DC;אותיות קטנות משמשות ל- AC לְהַשִׂיג	בדרך כלל משמשת לרווח DC
תלות בתדר	HFE (AC) תלוי בתדר;HFE (DC) יציב יותר	בדרך כלל נחשב קבוע בחישובים
לָנוּעַ	בדרך כלל בין 10 ל 500	בדרך כלל הניח דומה ל- HFE לחישובים בסיסיים
רְגִישׁוּת	משתנה עם טמפרטורה, מתח ותנאים אחרים	גם משתנה, אך לא תמיד נבחן בעיצוב בסיסי
בַּקָשָׁה	שימוש מעשי בעיצוב מגבר ועיצוב מתגים	הבנה רעיונית ואומדן עיצוב

הרווח הנוכחי במדינות טרנזיסטור שונות

אזור פעיל

באזור הפעיל, הטרנזיסטור מתפקד כמגבר, שהוא היישום הנפוץ ביותר שלו באלקטרוניקה אנלוגית.זהו המצב בו צומת פולט הבסיס מוטה קדימה, ואילו צומת אספן הבסיס מוטה הפוכה, ומאפשר לטרנזיסטור להגיב באופן מבוקר ופרופורציונלי לשינויים בזרם הבסיס.באזור זה הרווח הנוכחי, המכונה בדרך כלל כ- HFE או β, נשאר קבוע יחסית וצפוי, מה שהופך אותו לאידיאלי להגברה ליניארית.זרם האספן מושפע ישירות מזרם הבסיס, ואפילו שינוי קטן בבסיס יכול לגרום לשינוי גדול בהרבה אצל האספן, וזו הסיבה שטרנזיסטורים כל כך שימושיים בהגברת האותות במצב זה.

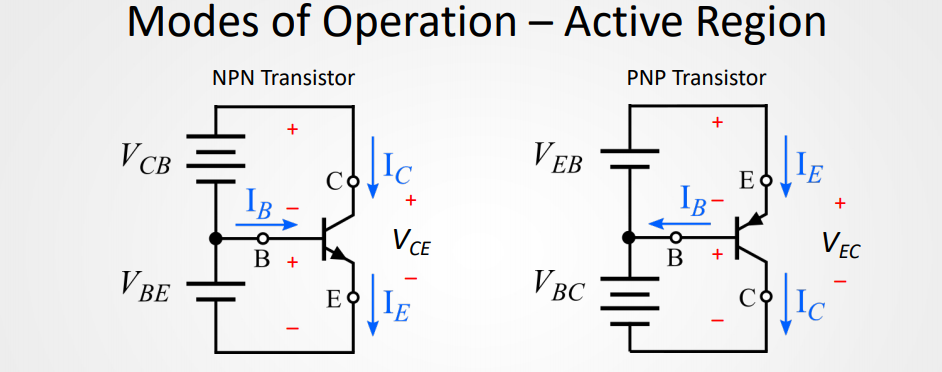

Figure 4. Active Region Biasing and Current Flow in NPN and PNP Transistors

איור 4. איור 4. הטיה של אזור פעיל וזרימת זרם בטרנזיסטורים NPN ו- PNP

אזור הרוויה

באזור הרוויה, הטרנזיסטור פועל יותר כמו מתג המופעל באופן מלא.כאן, גם צמתים של פולט הבסיס וגם צמתים מאסרי הבסיס הם מוטים קדימה, ומאפשרים לזרם לזרום בחופשיות מאספן לפולט במינימום התנגדות.מצב זה אופייני במעגלי לוגיקה דיגיטליים וביישומי מיתוג, כאשר הטרנזיסטור משמש לאפשר לחלוטין או לחסום את זרימת הזרם.ברוויה, מתח פולט האספן יורד לרמה נמוכה, והרווח הנוכחי, או HFE, הופך לא רלוונטי מכיוון שהטרנזיסטור כבר לא מגיב באופן לינארי לקלט.במקום זאת, המכשיר נחשב לניהול ביכולתו המרבית בתנאים הנתונים, וכל עלייה בזרם הבסיס אינה מגדילה משמעותית את זרם האספן.

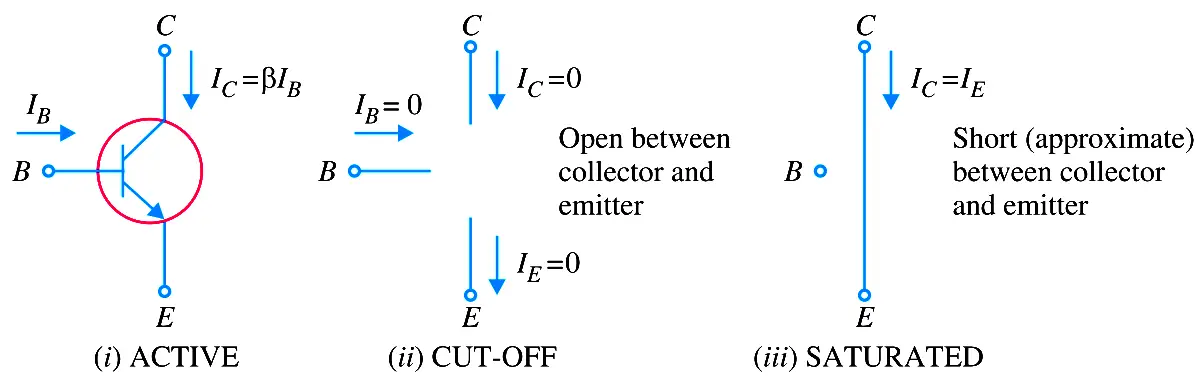

Figure 5. Transistor Behavior in Active, Cutoff, and Saturated Regions

איור 5. איור 5. התנהגות טרנזיסטור באזורים פעילים, ניתוק ורוויים

אזור ניתוק

באזור הניתוק, הטרנזיסטור מתנהג כמו מתג פתוח, כלומר אף זרם לא זורם בדרך פולט-פולט.זה מתרחש כאשר גם צמתים של פולט הבסיס וגם צמתים של אספנות הבסיס הם מוטים הפוכים, ומכבידים למעשה את הטרנזיסטור.מכיוון שאין זרם בסיס, לא יכול להיות זרם אספן, מה שהופך את המצב הזה למועיל במעגלים דיגיטליים שבהם יש צורך במצב "כבוי" ברור.באזור זה, הרווח הנוכחי אינו חל מכיוון שהטרנזיסטור כלל לא מבצע.מצב הניתוק מבטיח כי הטרנזיסטור חוסם את הזרם לחלוטין, והוא משמש לרוב בשילוב עם אזור הרוויה לבקרת ON/כיבוי בינארית ביישומי החלפת.

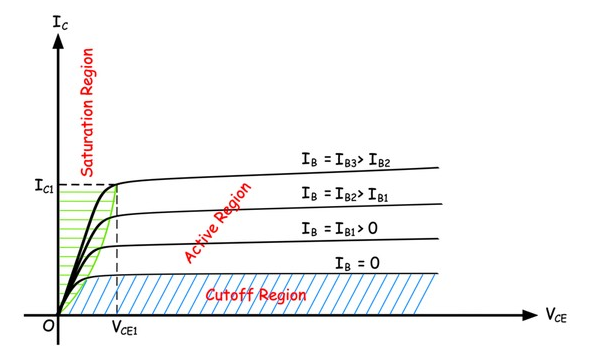

איור 6: עקומת מאפייני פלט BJT המציגה אזורי ניתוק, פעילים ורוויה

יישומים של טרנזיסטור HFE במעגלים

הרווח הנוכחי של DC (HFE) של טרנזיסטור צומת דו קוטבי (BJT) ממלא תפקיד מרכזי באופן שבו הטרנזיסטור יעיל מגביר איתותים או מחליף זרם במעגל.מוגדר כיחס בין זרם האספן לזרם בסיס, HFE משפיע ישירות על האופן בו זרם קלט קטן שולט בזרם פלט גדול יותר.להלן יישומי מעגל מפתח שבהם ל- HFE השפעה.

מעגלי מגבר

בעיצובים של מגבר, ובמיוחד אלה המשתמשים בתצורה של פולט משותף, HFE מגדיר כמה זרם בסיס קטן מוגבר לזרם אספן.זה משפיע על הרווח הנוכחי, אשר בתורו משפיע על רווח המתח בשילוב עם נגדים חיצוניים.HFE ממלאת גם תפקיד בקלט ובעכבת הפלט של המגבר.בעיצובים מרובי שלבים, ערכי HFE שאינם תואמים בין שלבים יכולים להוביל לעיוות או רווח לא אחיד.כדי לנהל זאת, אחרים תואמים את הטרנזיסטור HFE או להוסיף נגדי ניוון פולט לייצוב הרווח ולהפחית את התלות ב- HFE.עבור מערכות אנלוגיות מדויקות, HFE עקבי מסייע להבטיח הגברה של אות נקי, עיוות הרמוני נמוך וליניאריות טובה יותר.

מעבר מעגלים

במעגלי מיתוג דיגיטליים והפעלה כמו ממירי לוגיקה, מנהלי התקנים ממסר או ממשקי מיקרו -בקר, HFE קובע עד כמה יעיל הטרנזיסטור נכנס למצב הרוויה.פירושו של HFE גבוה יותר פירושו שהטרנזיסטור יכול לרטיב במלואו בזרם בסיס פחות, וזה חשוב כאשר אות הבקרה מספק זרם מוגבל.אם HFE נמוך מדי, הטרנזיסטור עשוי לא להדליק במלואו, ולגרום למעברים איטיים יותר, רוויה לא שלמה וחום מוגבר.סוגיות אלה מפחיתות את היעילות והאמינות במעגל.כדי להבטיח פעולה אמינה, השתמש בערך HFE המינימלי הצפוי במהלך התכנון.גישה זו מבטיחה שהטרנזיסטור עדיין יעבור כראוי בטמפרטורות ותנאי עומס שונים.

רגולטורי מתח

במעגלי ווסת מתח ליניארי, הטרנזיסטור פועל באזור הפעיל, שם עליו לשלוט במגוון רחב של זרמי אספן עם קלט זרם בסיס מדויק.כאן, HFE מסייע בשמירה על ויסות מתח מדויק על פני מתחי כניסה משתנים ועומסי פלט.לדוגמה, בוויסות סדרות-מעבר, HFE יציב מאפשר לטרנזיסטור לשמור על מתח יציאה קבוע תוך אספקת כמויות זרם שונות.עם זאת, HFE יכול לרדת עם עליית הטמפרטורה או הזדקנות, מה שעלול לפגוע ביציבות המתח.

מעגלי מתנד

במעגלים כמו קולפיטס או מתנדי הרטלי, ה- HFE של הטרנזיסטור משפיע על רווח הלולאה, גורם ליזום ותנודה.אם הרווח נמוך מדי, תנודה עשויה לא להתחיל.אם הוא גבוה מדי, האות עשוי לעוות או לעבור להתנהגות לא יציבה.מכיוון ש- HFE משפיע על שלב ההגברה בתוך לולאת המתנד, שינויים ב- HFE יכולים לגרום לסחף תדרים או לשונות משרעת.זה נכון בסביבות עם טמפרטורות משתנות או מתחי אספקה.כדי לשמור על תנודה יציבה, כמה עיצובים כוללים בקרת רווח אוטומטית (AGC), המתאימה את המעגל באופן דינמי כדי לפצות על שינויים ב- HFE.

מעגלי מיזוג איתות

מעגלים שנועדו לעבד אותות חלשים או רגישים כמו מגבלי קדם, פילטרים פעילים או מאגרי עכבה, תלויים ב- HFE להפעלה מדויקת, רעש נמוך.מערכות אלה דורשות נאמנות גבוהה ועיוות מינימלי.לדוגמה, בשלב חיץ, HFE גבוה ויציב מספק עכבת קלט גבוהה ועכבת תפוקה נמוכה, ומסייעת לשמור על חוזק וצורת האות מבלי להעמיס את המקור.עליכם לבחור בזהירות את ההטיה של נגדים ולתכנן וריאציות HFE בין מכשירים ושינויים סביבתיים כדי להבטיח שהטרנזיסטור יישאר בטווח ההפעלה הליניארי ושומר על עיבוד אותות עקבי.

מַסְקָנָה

טרנזיסטור HFE הוא חלק מרכזי באופן הפעולה של טרנזיסטור במעגל.זה אומר לך כמה זרם קלט קטן יכול לשלוט בזרם פלט גדול יותר.למרות ש- HFE יכול להשתנות בהתאם לטרנזיסטור וכיצד משתמשים בו, מדריך זה מראה לך כיצד למדוד אותו, לתכנן אותו ולעיצוב מעגלים שעדיין עובדים טוב אם הוא משתנה.על ידי שימוש בכלים כמו נגדים ומשוב, אתה יכול להפוך את המעגל שלך ליציב ואמין.בין אם אתם בונים מגבר, מתג או פילטר איתות, הידיעה כיצד להתמודד עם HFE עוזרת למעגל שלכם לעבוד טוב יותר ולהימשך זמן רב יותר.
