הבנת כוח תגובתי: איך זה עובד ולמה זה חשוב

כוח תגובתי הוא חלק מרכזי במערכות חשמל AC מכיוון שהוא תומך בשדות החשמליים והמגנטיים שמכשירים רבים צריכים כדי להפעיל.מאמר זה מסביר מהו כוח תגובתי, כיצד הוא פועל במעגלי AC וכיצד הוא מחושב באמצעות מתח, זרם ומקדם הספק.הוא גם בוחן כיצד כוח תגובתי מתנהג בעומסים התנגדות, אינדוקטיבי, קיבולי ולא ליניארי.בנוסף, הוא מכסה את היתרונות של ניהול הספק תגובתי נכון, היישומים המעשיים שלו ותפקידו במערכות חשמל מודרניות.

קטלוג

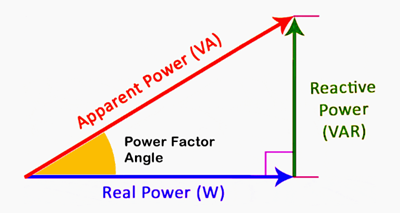

איור 1. משולש כוח תגובתי

מהו כוח תגובתי?

כוח תגובתי הוא החלק של הכוח החשמלי במערכת AC שאינו מבצע עבודה שימושית אך הוא הכרחי לשמירה על שדות חשמליים ומגנטיים.זה קיים מכיוון שהמתח והזרם אינם מיושרים בצורה מושלמת בזמן, מה שיוצר הפרש פאזה ביניהם.שינוי פאזה זה גורם לאנרגיה לנוע קדימה ואחורה בין המקור לרכיבים תגובתיים במקום להיות נצרך במלואו.כוח תגובתי חשוב להפעלת ציוד כמו מנועים, שנאים והתקנים אינדוקטיביים במערכות חשמל.הוא ממלא תפקיד מפתח בשמירה על רמות מתח והבטחת פעולת מערכת יציבה.ללא כוח תגובתי, מערכות חשמל AC רבות לא יתפקדו כראוי או ביעילות.

כיצד פועל כוח תגובתי במעגלי AC?

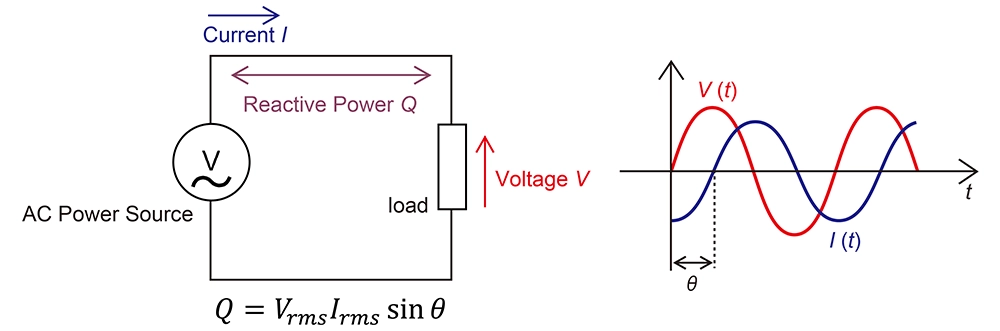

איור 2. כוח תגובתי בצורות גל ומעגלים AC

הספק תגובתי במעגלי AC נוצר כאשר המתח והזרם אינם מגיעים לשיאים שלהם בו זמנית.הפרש פאזות זה יוצר מצב שבו אנרגיה מאוחסנת באופן זמני ולאחר מכן מוחזרת למקור הכוח במקום בשימוש רציף.כאשר זרם החילופין משנה כיוון, האנרגיה נעה אל תוך השדות החשמליים או המגנטיים בתוך המעגל ומחוצה להם.החלפה מתמשכת זו מביאה לזרימה מחזורית של אנרגיה ולא להעברה חד-כיוונית.

ניתן לראות את היחס המשתנה בין מתח לזרם דרך צורות הגל שלהם, כאשר צורת גל אחת מובילה או מפגרת לאחרת.הפרש התזמון הזה הוא זה שמייצר כוח תגובתי במערכת.למרות שאנרגיה זו אינה מבצעת עבודה מועילה, היא עדיין נדרשת לתמוך בפעולה של מכשירים חשמליים רבים.הנוכחות של שינוי פאזה זה משפיעה ישירות על האופן שבו הכוח זורם בתוך המעגל.

חישוב כוח תגובתי

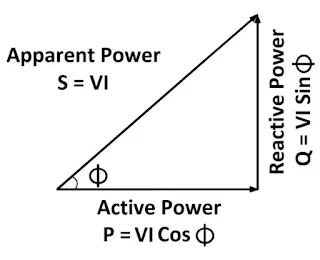

איור 3. משולש כוח ומשוואות

ראשית, זהה את הערכים הנתונים.התחל בפירוט מה שאתה כבר יודע:

• מתח (V) = 230 וולט

• זרם (I) = 10 A

• מקדם הספק (cos φ) = 0.8 (פיגור)

ערכים אלו מגדירים את מצב הפעולה של המעגל.

לאחר מכן, חשב את ההספק הנראה (S).הספק לכאורה מייצג את סך ההספק שסופק על ידי המקור.

• S = V × I = 230 × 10 = 2300 VA

זהו דרישת ההספק המלאה לפני הפרדת רכיבים שימושיים ובלתי שימושיים.

לאחר מכן, חשב את ההספק הפעיל (P).כוח פעיל הוא החלק שמבצע בפועל עבודה שימושית.

• P = V × I × cos φ = 230 × 10 × 0.8 = 1840 W

זה אומר לך כמה כוח מנוצל ביעילות על ידי העומס.

לבסוף, חשב את ההספק התגובתי (Q).כוח תגובתי מגיע מהפרש הפאזות וניתן למצוא אותו באמצעות sin φ.

• sin φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

זה מייצג את הכוח שמסתובב בין המקור לעומס.התוצאות הסופיות מראות שההספק הנראה (S) הוא 2300 VA, ההספק הפעיל (P) הוא 1840 W, וההספק התגובתי (Q) הוא 1380 VAR.ערכים אלו ממחישים כיצד סך ההספק המסופק מחולק להספק שימושי המבצע עבודה והספק תגובתי התומך במערכת.פירוט ברור זה מקל על ההבנה, הניתוח והניהול של זרימת החשמל במערכות חשמל AC.

כיצד מתח תגובתי מתקשר עם סוגי עומסים שונים?

עומסים עמידים (אוהמיים).

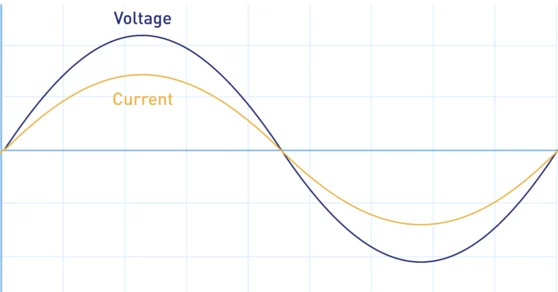

איור 4. מתח וזרם בשלב

עומסים התנגדות הם רכיבים חשמליים הצורכים אנרגיה ישירות מבלי לאחסן אותה בשדות חשמליים או מגנטיים.בעומסים אלו מתח וזרם עולים ויורדים בו זמנית, כלומר אין הפרש פאזה ביניהם.מכיוון ששתי צורות הגל מיושרות בצורה מושלמת, כל הכוח המסופק מומר לעבודה שימושית כגון חום או אור.ניתן לראות את היישור הזה בצורות הגלים החופפות שבהן פסגות ואפס מעברים תואמים בדיוק.כתוצאה מכך, אין אנרגיה שזורמת בחזרה למקור במהלך המחזור.מצב זה אומר שההספק התגובתי הוא למעשה אפס במעגלים התנגדות גרידא.דוגמאות נפוצות כוללות תנורי חימום ומנורות ליבון שבהם האנרגיה מנוצלת במלואה.

עומסים אינדוקטיביים

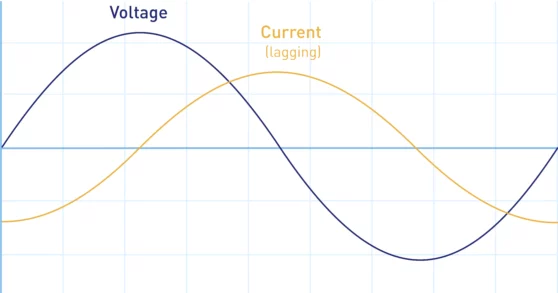

איור 5. מתח פיגור זרם

עומסים אינדוקטיביים הם מכשירים האוגרים אנרגיה בשדות מגנטיים כאשר זרם זורם דרכם.בעומסים אלה, צורת הגל הנוכחית מפגרת מאחורי צורת הגל של המתח בשל אופי אחסון האנרגיה המגנטית.עיכוב זה יוצר הפרש פאזה שבו האנרגיה נשמרת זמנית ואז מוחזרת למקור.ההפרדה בין שיאי המתח והזרם ממחישה התנהגות פיגור זו.בגלל שינוי פאזה זה, כוח תגובתי מופק וזורם בתוך המערכת.סוג זה של כוח תגובתי נחשב חיובי והוא נפוץ בציוד כמו מנועים ושנאים.עומסים אינדוקטיביים נמצאים בשימוש נרחב במערכות תעשייתיות וחלוקת חשמל.

עומסים קיבוליים

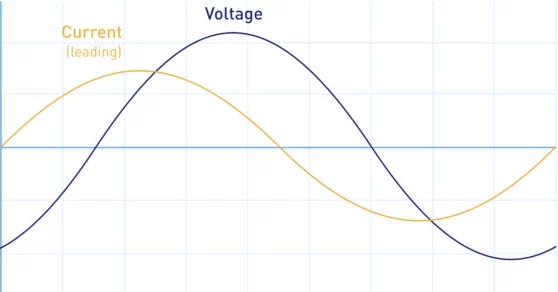

איור 6. מתח מוביל זרם

עומסים קיבוליים הם רכיבים חשמליים האוגרים אנרגיה בשדות חשמליים בין לוחות מוליכים.בעומסים אלה, צורת הגל הנוכחית מובילה את צורת גל המתח, כלומר היא מגיעה לשיאה לפני שהמתח מגיע.קשר מוביל זה יוצר הפרש פאזה מנוגד לזה של עומסים אינדוקטיביים.תבנית צורת הגל מציגה את הזרם המתקדם לפני המתח במהלך כל מחזור.כאשר אנרגיה מאוחסנת ומשתחררת בשדה החשמלי, הכוח התגובתי זורם במערכת.סוג זה של כוח תגובתי נחשב שלילי.עומסים קיבוליים נמצאים בשימוש נפוץ ביישומי תיקון גורם הספק וויסות מתח.

עומסים לא ליניאריים (הרמוניים).

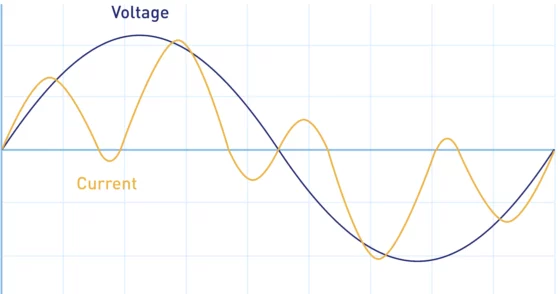

איור 7. צורת גל זרם מעוות

עומסים לא ליניאריים הם מכשירים השואבים זרם בצורה לא סינוסואידאלית גם כאשר הם מסופקים במתח סינוסואידי.עומסים אלו מציגים עיוותים בצורת הגל הנוכחית, ויוצרים רכיבים הרמוניים במספר תדרים.במקום צורות גל חלקות, הזרם נראה לא סדיר ולא אחיד בהשוואה למתח.עיוות זה משפיע על האופן שבו כוח תגובתי מתנהג במערכת על ידי הוספת מורכבות מעבר להזזות פאזה פשוטות.האינטראקציה בין הרמוניות לאספקה ​​יכולה להוביל להשפעות ריאקטיביות נוספות.עומסים אלו נפוצים באלקטרוניקה מודרנית כגון מחשבים, מנהלי התקן LED ומתג ספקי כוח.ניהול השפעתם חשוב לשמירה על איכות החשמל.

היתרונות של ניהול תגובתי נכון

• משפר את היעילות האנרגטית הכוללת

• שומר על רמות מתח יציבות

• מפחית הפסדי העברת כוח

• משפר את תוחלת חיי הציוד

• מונע מצבי עומס יתר של המערכת

• תומך בפעולת רשת אמינה

יישומים של כוח תגובתי

1. רשתות הולכת חשמל

כוח תגובתי חשוב בקווי תמסורת למרחקים ארוכים כדי לשמור על יציבות המתח.זה עוזר למנוע נפילות מתח לאורך מרחקים ארוכים.שירותים משתמשים בהתקני פיצוי כדי לווסת את זרימת הכוח התגובתי.זה מבטיח אספקת חשמל יעילה ואמינה.

2. מערכות ייצור תעשייתי

מפעלים מסתמכים על כוח תגובתי להפעלת מנועים ומכונות כבדות.ניהול נכון מונע חוסר יעילות בעומסי חשמל גדולים.זה עוזר לשמור על מתח יציב במהלך ביקוש גבוה.זה משפר את אמינות הייצור ואת ביצועי הציוד.

3. מערכות אנרגיה מתחדשת

מערכות שמש ורוח דורשות בקרת הספק תגובתי לשילוב רשתות.It helps stabilize voltage fluctuations caused by variable generation.ממירים משמשים לניהול תפוקת הספק תגובתי.This ensures compatibility with existing power grids.

4. תחנות חשמל

Substations use reactive power compensation to control voltage levels.Devices like capacitors and reactors are installed for regulation.This improves system efficiency and reduces losses.זה גם תומך בחלוקת כוח חלקה.

5. מבנים מסחריים

בניינים גדולים משתמשים בכוח תגובתי עבור מערכות HVAC ומעליות.Proper control improves energy efficiency in daily operations.זה מפחית צריכת חשמל מיותרת.זה מוזיל עלויות תפעול ומשפר את האמינות.

6. מרכזי נתונים ותשתית IT

מרכזי נתונים דורשים כוח יציב עבור ציוד רגיש.ניהול כוח תגובתי עוזר לשמור על רמות מתח עקביות.It prevents disruptions caused by power fluctuations.זה מבטיח פעולה רציפה ואמינה.

כוח תגובתי מול כוח אקטיבי מול כוח לכאורה

היבט	כוח פעיל (W)	כוח תגובתי (VAR)	כוח לכאורה (VA)
הגדרה	כוח שימושי שמבצע עבודה	כוח זה נע בין מקור לעומס	סך הכל מסופק כוח
פונקציה	מייצר פלט כמו חום או תנועה	תומך שדות חשמליים/מגנטיים	מייצג סך הכל דרישה
תפקיד	צורכת אנרגיה	מאוחסן ו החזירו אנרגיה	אפקט משולב
יחידה	וואט (W)	וולט-אמפר תגובתי (VAR)	וולט-אמפר (VA)
שימוש באנרגיה	מנוצל במלואו	לא נצרך	חלקית מנוצל
כיוון	זרימה חד כיוונית	הלוך ושוב לזרום	זרימה משולבת
השפעת המערכת	מניע המון	שומר פעולה	קובע קיבולת
תלות	ביקוש עומס	שינוי שלבים	גם P וגם Q
מדידה	מד כוח	מד VAR	מטר לכאורה
תרומה	תפוקה אמיתית	פונקציית תמיכה	סך הכל דרישה
יעילות	משפיע ישירות יעילות	השפעה עקיפה	מציין מערכת לטעון
נוכחות	תמיד בפנים מערכות עובדות	קיים עם הפרש פאזות	נוכח תמיד
שליטה	מבוסס עומס	פיצוי מכשירים	עיצוב מערכת
יישום	מכשירי חשמל, מכונות	מנועים, שנאים	כל מערכות AC
מערכת יחסים	מרכיב של כוח כולל	מרכיב של כוח כולל	שילוב של שניהם

בקרת כוח תגובתי במערכות חשמל מודרניות

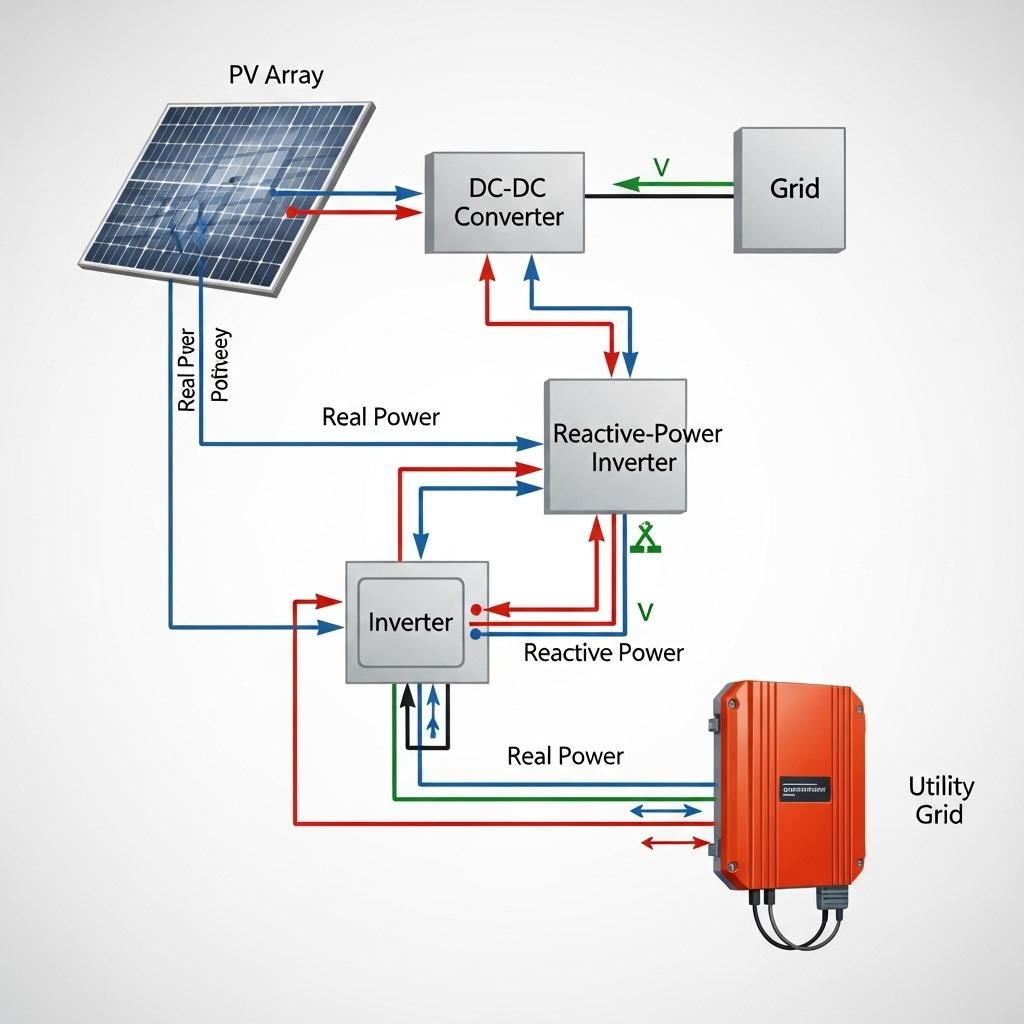

Figure 8. Reactive Power Control Using a Smart Inverter

כוח תגובתי במערכות חשמל מודרניות מנוהל באופן פעיל באמצעות מכשירים אלקטרוניים המווסתים את זרימת האנרגיה בין מקורות הייצור לרשת.במערכות מבוססות מתחדשות, מערכים פוטו-וולטאיים מייצרים כוח אמיתי, המעובד באמצעות ממירים ומועבר לרשת באמצעות ממירים.Alongside real power transfer, reactive power is controlled independently to maintain stable voltage levels and improve power quality.This control allows the system to respond to changing load conditions and prevent voltage fluctuations across the network.By coordinating multiple conversion stages, modern systems ensure that both real and reactive power are delivered efficiently.This approach supports reliable operation, especially in distributed generation environments.

כפי שמודגם באיור, המהפך החכם ממלא תפקיד מרכזי על ידי התאמת חילופי החשמל התגובתיים עם רשת החשמל.זה יכול להזריק או לספוג כוח תגובתי מבלי להשפיע על ההספק האמיתי שנוצר על ידי מערך ה-PV, מה שמאפשר ויסות מתח גמיש.האינטראקציה בין המהפך, ממיר DC-DC והרשת מבטיחה ניטור מתמשך ותגובה לתנאי המערכת.בקרה דינמית זו מסייעת לייצב את הרשת במהלך וריאציות בייצור הסולארי ובדרישת העומס.על ידי ניהול הספק תגובתי בזמן אמת, ממירים חכמים מפחיתים את התלות בהתקני פיצוי מסורתיים.זה הופך אותם למעולים לשמירה על יציבות הרשת במערכות חשמל מודרניות, משולבות מתחדשות.

מסקנה

כוח תגובתי אינו מבצע עבודה מועילה באופן ישיר, אך הוא טוב לשמירה על מתח, תמיכה במכשירים מבוססי שדה ושמירה על יציבות של מערכות AC.התנהגותו תלויה ביחס בין מתח לזרם, שקובע גם כיצד מתחלק ההספק לרכיבים פעילים, תגובתיים ונראים לעין.סוגי עומסים שונים משפיעים על הספק תגובתי בדרכים שונות, מה שהופך ניתוח ובקרה נכונים לחשובים ליעילות, הגנת ציוד ואיכות החשמל.ניהול כוח תגובתי יעיל תומך בפעולה אמינה בין רשתות, מערכות תעשייתיות, מתקני אנרגיה מתחדשת, תחנות משנה, מבנים מסחריים ומרכזי נתונים.
