הבנת בעיות ההפעלה של LPC84x ורצף ההדלקה המלא

מיקרו-בקרי LPC84x נמצאים בשימוש נרחב במערכות משובצות מכיוון שהם משלבים כוח עיבוד, זיכרון וציוד היקפי במכשיר קומפקטי.כדי להבטיח פעולה אמינה, עליך להבין כיצד המיקרו-בקר מופעל וכיצד תנאי הספק משפיעים על התנהגותו.מאמר זה מסביר את התכונות והארכיטקטורה העיקריות של מיקרו-בקרי LPC84x, יחד עם דרישות אספקת החשמל, מנגנוני האיפוס ורצף האתחול שלהם.הוא גם דן בבעיות נפוצות של צריכת חשמל להפעלה ובדרכים מעשיות שתוכל לפתור אותן.

קטלוג

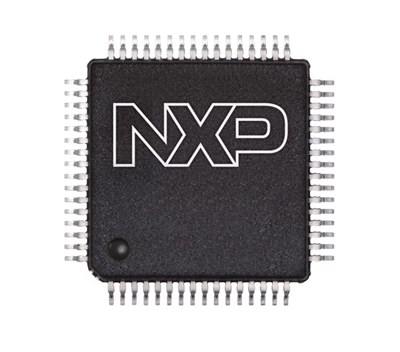

איור 1. מיקרו-בקר LPC84x

סקירה כללית של בעיות חשמל בהפעלה של LPC84x

מיקרו-בקרי LPC84x נמצאים בשימוש נרחב במערכות משובצות מכיוון שהם משלבים יכולת עיבוד, זיכרון וציוד היקפי במכשיר קומפקטי וחסכוני באנרגיה.עם זאת, פעולה אמינה תלויה במידה רבה בתהליך הפעלה יציב ומבוקר היטב.במהלך האתחול, בעיות כמו מתח אספקה ​​לא יציב, קצב רמפת מתח לא תקין או תנאי איפוס לא עקביים עלולות להשפיע על האופן שבו המיקרו-בקר מאתחל.תנאים אלה עשויים למנוע מהמכשיר להגיע לפעולה רגילה או לעכב את אתחול המערכת.

תכונות של מיקרו-בקרים LPC84x

1. ליבת ARM Cortex-M0+

סדרת LPC84x בנויה סביב מעבד ARM Cortex-M0+, אשר מותאם לצריכת חשמל נמוכה וביצועים יעילים.ליבת 32 סיביות זו תומכת בטיפול מהיר בפסיקות ובביצוע דטרמיניסטי, מה שהופך אותה למתאים ליישומים משובצים.הארכיטקטורה הפשוטה שלו מאפשרת לבנות קושחה קומפקטית תוך שמירה על יכולות עיבוד אמינות.הליבה תומכת גם בכלי פיתוח ARM סטנדרטיים לתכנות וניפוי באגים קלים יותר.

2. זיכרון פלאש משובץ

מיקרו-בקרים אלה כוללים זיכרון פלאש על-שבב המשמש לאחסון קוד תוכנית וקושחה.ההבזק הפנימי מספק בדרך כלל מספיק מקום ליישומים משובצים ללא צורך בהתקני זיכרון חיצוניים.פלאש משולב מאפשר גישה מהירה יותר להוראות ומשפר את יעילות המערכת הכוללת.זה גם מפשט את עיצוב החומרה מכיוון שהמיקרו-בקר יכול לפעול באופן עצמאי לאחר התכנות.

3. זיכרון SRAM

משפחת LPC84x משלבת SRAM פנימי לאחסון נתונים ופעולות מחסנית בזמן ריצה.זיכרון זה מאפשר גישה מהירה למשתנים, מאגרים ונתוני עיבוד זמניים.SRAM מהיר משפר את מהירות הביצוע מכיוון שה-CPU יכול לגשת לנתונים מבלי לחכות לזיכרון חיצוני.זה גם תומך בפעולות ריבוי משימות בתוך יישומים משובצים.

4. ממשקי תקשורת טורית גמישים

ציוד היקפי לתקשורת מרובים זמינים לחיבור התקנים ומודולים חיצוניים.אלה כוללים ממשקי UART לתקשורת טורית, ממשקי SPI לתקשורת היקפית במהירות גבוהה, וממשקי I²C לרשתות חיישנים ובקרה.בלוקי תקשורת מובנים אלה מפשטים את שילוב החומרה בעיצובים משובצים.ניתן להשתמש בו לחיבור צגים, חיישנים, התקני זיכרון ורכיבים דיגיטליים אחרים.

5. תמיכה אנלוגית היקפית

המיקרו-בקרים של LPC84x כוללים תכונות אנלוגיות משולבות כגון ממיר אנלוגי-דיגיטלי (ADC) של 12 סיביות.זה מאפשר למכשיר למדוד אותות אנלוגיים מחיישנים או מעגלים חיצוניים.גרסאות מסוימות כוללות גם פונקציונליות של ממיר דיגיטלי לאנלוגי (DAC) להפקת יציאות אנלוגיות.יכולות אלו מאפשרות למיקרו-בקר להתממשק ישירות עם אותות.

6. תצורת I/O גמישה

פיני קלט/פלט לשימוש כללי (GPIO) מאפשרים למיקרו-בקר ליצור אינטראקציה עם רכיבי חומרה חיצוניים.ה-LPC84x כולל תכונות תצורת פינים גמישות המאפשרות להקצות מספר פונקציות לפין בודד.גמישות זו עוזרת לייעל פריסות PCB ולמקסם ציוד היקפי זמין.ניתן להגדיר פיני GPIO עבור קלט דיגיטלי, פלט או פונקציות היקפיות חלופיות.

7. מצבי פעולה בהספק נמוך

מצבי צריכת חשמל נמוכה כלולים כדי להפחית את צריכת האנרגיה ביישומים המופעלים על ידי סוללה.מצבים אלה מאפשרים למיקרו-בקר להשבית ציוד היקפי שאינו בשימוש או להפחית את תדר השעון של המערכת בתקופות סרק.תכונות ניהול צריכת חשמל עוזרות להאריך את חיי הסוללה במכשירים ניידים.המערכת יכולה לחזור במהירות לפעולה פעילה בעת הצורך.

8. מודולי טיימר ובקרה משולבים

מודולי טיימר שונים משולבים לתמיכה במדידת זמן, הפקת אותות ובקרת אירועים.אלה כוללים טיימרים מרובים, טיימרים הניתנים להגדרה וטיימרים לכלב שמירה.טיימרים מאפשרים בקרת תזמון מדויקת במערכות משובצות כגון בקרת מנוע, תזמון תקשורת או תזמון משימות תקופתי.מודולים אלה משפרים את אמינות המערכת וביצועיה.

סקירת תרשים בלוקים של LPC84x

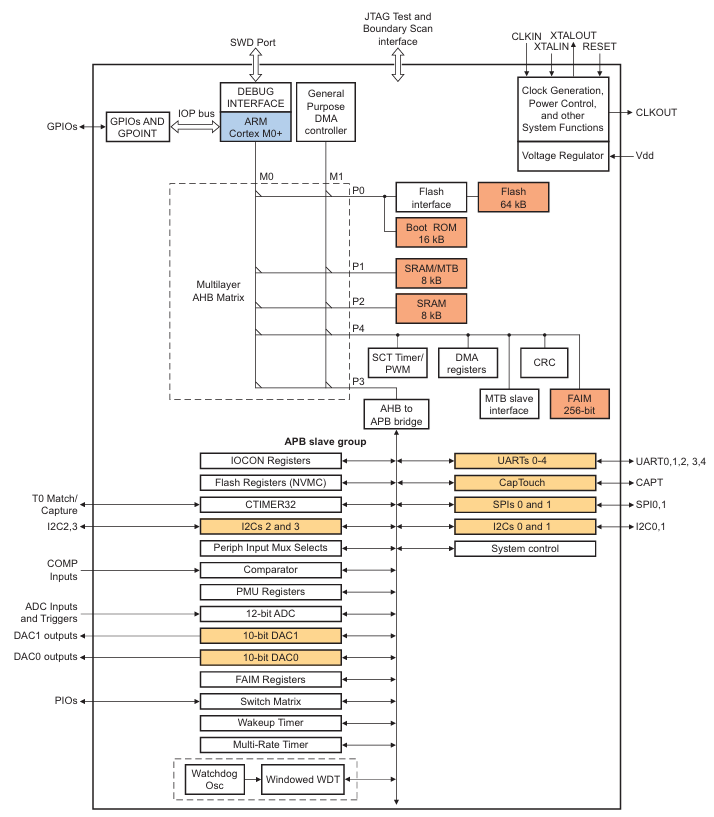

איור 2. תרשים בלוקים של מיקרו-בקר LPC84x

ארכיטקטורת LPC84x משלבת מספר בלוקים פונקציונליים הפועלים יחד לביצוע משימות עיבוד משובצות.במרכז המערכת נמצא מעבד ARM Cortex-M0+, אשר מבצע הוראות תוכנית המאוחסנות בזיכרון הבזק הפנימי תוך גישה לנתונים מ-SRAM.מטריצת אפיק AHB רב שכבתית מחברת את המעבד עם מודולי זיכרון וממשקים היקפיים, ומאפשרת תקשורת יעילה בין רכיבים פנימיים.ייצור שעון וניהול צריכת חשמל חוסמים את תזמון מערכת הבקרה ומבטיחים פעולת מכשיר יציבה על פני מצבי ביצועים שונים.ממשקי ניפוי באגים כגון SWD מאפשרים לתכנת ולבדוק קושחה במהלך הפיתוח.ציוד היקפי שונים, כולל טיימרים, מודולי תקשורת וממשקים אנלוגיים, מחוברים דרך מערכת האוטובוסים הפנימית כדי לספק אינטראקציה עם מכשיר חיצוני.יחד, בלוקים אלה יוצרים ארכיטקטורת מיקרו-בקר קומפקטית המיועדת לבקרה משובצת יעילה.

דרישות אספקת חשמל LPC84x

פרמטר	סמל	טיפוסי / טווח
מתח אספקה	VDD	1.8 וולט - 3.6 וולט
מתח אספקה אנלוגי	VDDA	1.8 וולט - 3.6 וולט
מתח הפעלה (אופייני)	VDD	3.3 וולט
סף מתח הפעלה	VPOR	~1.5 וולט (אופייני)
רמת מתח חום-אאוט	VBOR	ניתן להגדרה (~1.7-2.7 V)
מצב פעיל נוכחי	IDD	תלוי במכשיר
זרם שינה עמוקה	IDD(DS)	נמוך מאוד (טווח µA)
מתח GPIO מקסימלי	VIO	עד VDD
טווח טמפרטורות הפעלה	ת.א	−40°C עד +105°C
קבל ניתוק מומלץ	—	0.1 µF ליד כל פין VDD

LPC84x איפוס מקורות והתנהגות הפעלה

איפוס הפעלה (POR)

Power-On Reset (POR) הוא מנגנון איפוס פנימי המופעל אוטומטית כאשר מתח מופעל לראשונה על המיקרו-בקר LPC84x.מטרתו העיקרית היא להחזיק את המערכת במצב איפוס עד שמתח האספקה ​​מגיע לרמת הפעלה בטוחה.כאשר המכשיר מופעל, מעגל ה-POR עוקב אחר מתח האספקה ​​ומונע מה-CPU לבצע הוראות בטרם עת.ברגע שהמתח הופך ליציב, מצב האיפוס משתחרר והמעבד מתחיל לבצע קוד מזיכרון פלאש פנימי.זה מבטיח שהמיקרו-בקר יתחיל תמיד במצב צפוי לאחר הפעלת המתח.בארכיטקטורה הפנימית, מערכת האיפוס מקיימת אינטראקציה עם בלוקי השעון וניהול החשמל לפני תחילת הפעולה הרגילה.מנגנון זה מהווה את הבסיס לתהליך האתחול של LPC84x.

איפוס חום-אאוט (BOR)

Brown-Out Reset (BOR) הוא מנגנון הגנה המאפס את המיקרו-בקר LPC84x כאשר מתח האספקה ​​יורד מתחת לסף פעולה בטוח.מטרתו היא למנוע מהמעבד לפעול בתנאי מתח לא יציבים שעלולים לגרום להתנהגות בלתי צפויה.כאשר המתח יורד מתחת לרמה המוגדרת, מעגל BOR מפעיל איפוס מערכת כדי להגן על מצבי זיכרון וציוד היקפי.לאחר שמתח האספקה ​​חוזר לרמה יציבה, המכשיר מופעל מחדש כרגיל.תכונה זו מסייעת לשמור על פעולה אמינה במערכות שבהן עלולות להתרחש תנודות בהספק.בארכיטקטורה הפנימית, מעגלי ניטור מתח פועלים לצד בלוק בקרת ההספק כדי לזהות מצבי מתח נמוך.כתוצאה מכך, המיקרו-בקר יכול להתאושש בבטחה מנפילות מתח זמניות.

פין איפוס חיצוני (איפוס)

פין RESET החיצוני מספק שיטת חומרה לאיפוס המיקרו-בקר LPC84x מחוץ לשבב.זה מאפשר להתקנים חיצוניים או אותות בקרה לאלץ את המיקרו-בקר למצב איפוס בעת הצורך.כאשר האות RESET הופך לפעיל, המעבד מפסיק לבצע הוראות וחוזר למצב האתחול הראשוני.זה מבטיח שהמערכת יכולה להפעיל מחדש בצורה נקייה במהלך אירועים תפעוליים מסוימים.לאחר שחרור אות האיפוס, המכשיר מבצע את תהליך האתחול הפנימי שלו לפני הפעלת הקושחה שוב.בקרת איפוס חיצוני משמשת לעתים קרובות במהלך תכנות, איתור באגים או פיקוח מערכת.בתוך מבנה המערכת הפנימי, נתיב האיפוס הזה מתחבר ישירות לבקר האיפוס המרכזי.

איפוס כלב שמירה

איפוס כלב השמירה מתרחש כאשר טיימר כלב השמירה מזהה שתוכנת המערכת אינה פועלת עוד כהלכה.טיימר כלב השמירה עוקב באופן רציף אחר ביצוע התוכנית על ידי דרישת עדכונים תקופתיים מהקושחה הפועלת.אם התוכנה לא מצליחה לרענן את הטיימר בתוך התקופה הצפויה, הטיימר יפוג ומפעיל איפוס מערכת.מנגנון זה מגן על המערכת מפני קריסות תוכנה, לולאות אינסופיות או תקלות קושחה בלתי צפויות.לאחר שהאיפוס מתרחש, המיקרו-בקר מופעל מחדש ומתחיל להפעיל את התוכנית שוב.בארכיטקטורה הפנימית, טיימר כלב השמירה פועל לצד לוגיקת בקרת המערכת וטיימרים.מטרתו היא לשפר את אמינות המערכת הכוללת ולשמור על פעולה רציפה במערכות משובצות.

LPC84x Power-Up Sequence

1. ייצוב אספקת החשמל

כאשר מתח מופעל לראשונה על המכשיר, המעגלים הפנימיים דורשים תקופה קצרה כדי שמתח האספקה יתייצב.במהלך שלב זה, הרגולטורים הפנימיים ובלוקי ניהול החשמל קובעים רמות מתח מתאימות עבור המעבד והציוד ההיקפי.המיקרו-בקר נשאר לא פעיל בזמן שהתייצבות זו מתרחשת.זה מונע התנהגות לא אמינה בשלב ההפעלה המוקדם.מתח יציב מבטיח שמעגלים לוגיים פנימיים יכולים לפעול כהלכה.

2. הפעלת איפוס הפעלה

לאחר שהאספקה מתחילה להתייצב, מעגל איפוס ההפעלה שומר את המעבד במצב איפוס.איפוס זה מונע מה-CPU לבצע הוראות עד שהמתח מגיע לרמה בטוחה.בקר האיפוס עוקב אחר מתח האספקה ​​ברציפות במהלך שלב זה.רק כאשר המתח עובר את הסף הנדרש, האיפוס מתחיל להשתחרר.זה מבטיח שהמיקרו-בקר מתחיל במצב מערכת נקי.

3. אתחול השעון הפנימי

לאחר ביטול תנאי האיפוס, המיקרו-בקר מאתחל את מערכת השעון הפנימית שלו.מחולל השעון מפעיל את המתנד הפנימי, המספק תזמון לפעולות המעבד וההיקפי.שעון זה הופך להיות התייחסות התזמון העיקרית לביצוע המערכת.המעבד לא יכול להריץ הוראות ללא מקור שעון יציב.לכן, אתחול השעון הוא שלב חשוב באתחול המערכת.

4. אתחול הזיכרון

בשלב הבא, המעבד מכין מבני זיכרון פנימיים המשמשים את התוכנית.זיכרון פלאש מספק את הוראות הקושחה, בעוד SRAM מאחסן נתוני זמן ריצה.המערכת גם מכינה את טבלת הווקטור המשמשת לטיפול בפסיקות.הגדרת זיכרון זו מאפשרת למעבד לאתר נכון את נקודת הכניסה לתוכנית.אתחול זיכרון נכון מבטיח הפעלת קושחה חלקה.

5. אתחול היקפי

לאחר הכנת הזיכרון, המערכת מאפשרת ציוד היקפי פנימי חשוב.ציוד היקפי אלה עשוי לכלול טיימרים, מודולי תקשורת ואוגרי בקרה הנדרשים על ידי הקושחה.חלק מהציוד ההיקפי נשאר מושבת עד שתוכנת היישום תפעיל אותם.שלב האתחול מבטיח שסביבת המערכת הבסיסית מוכנה.שלב זה מכין את המכשיר לביצוע יישום.

6. הפעלת קושחה מתחילה

לאחר השלמת כל שלבי האתחול הפנימיים, המעבד מתחיל להפעיל את הקושחה המאוחסנת בזיכרון הבזק.הביצוע מתחיל בדרך כלל מהוקטור האיפוס המוגדר בקוד התוכנית.מנקודה זו, היישום המשובץ שולט על פעולת המערכת.הקושחה מגדירה ציוד היקפי, מעבדת אותות קלט ומבצעת משימות מערכת.זה מסמן את המעבר מאתחול החומרה לזמן ריצה של האפליקציה.

בעיות הפעלה נפוצות של LPC84x

• רמפת מתח אטית במהלך הפעלה

אם מתח האספקה עולה לאט מדי, מעגלי האיפוס הפנימיים עלולים להתנהג בצורה בלתי צפויה.קצב רמפה איטי יכול לעכב את שחרור האיפוס הנכון ולהשפיע על אתחול המכשיר.במערכות מסוימות, המעבד עשוי לנסות להתחיל לפני שהמתח יציב לחלוטין.זה יכול לגרום להתנהגות הפעלה לא עקבית.

• רעש או חוסר יציבות באספקת חשמל

רעש חשמלי על קו אספקת החשמל יכול להפריע לאתחול יציב של מיקרו-בקר.רעש עלול לגרום לירידות מתח זמניות שמפעילות איפוסים לא מכוונים.תנודות אלו יכולות להשפיע על מעגלים לוגיים ושעון פנימיים.כתוצאה מכך, המיקרו-בקר עשוי להפעיל מחדש שוב ושוב.

• לא מספיק קבלי ניתוק

ניתוק לקוי ליד פיני הכוח של המיקרו-בקר עלול לגרום למתח לא יציב במהלך האתחול.שינויים זרם מהירים בתוך השבב דורשים קבלים קרובים כדי לייצב את האספקה.ללא ניתוק מתאים, עלולים להתרחש עליות מתח.חוסר יציבות זה יכול להשפיע על אתחול המערכת.

• נפילות מתח במהלך ההפעלה

אם ספק הכוח אינו יכול לספק זרם מספיק בעת האתחול, המתח עלול לרדת לזמן קצר.מצב זה יכול לעורר מצבי איפוס חומים.נפילות כאלה עשויות להתרחש כאשר רכיבים אחרים במערכת מתחילים בו זמנית.הטבילות הזמניות הללו עלולות להפריע לתהליך האתחול.

•אפס את חוסר יציבות האות

אותות איפוס חיצוניים המשתנים במהלך ההפעלה עלולים לגרום לאיפוסים חוזרים.אם אות האיפוס לא יישאר יציב, ייתכן שהמיקרו-בקר לעולם לא ישלים את האתחול שלו.זה יכול למנוע את הפעלת הקושחה כרגיל.תנאי איפוס יציבים נדרשים לאתחול אמין.

• זמינות מקור שעון לא תקין

אם המערכת מסתמכת על מקור שעון חיצוני שאינו מופעל כהלכה, ייתכן שהמעבד לא יפעל כראוי.ללא אות שעון יציב, ביצוע הוראות לא יכול להתחיל.זה עלול לגרום לכך שהמערכת תיראה לא מגיבה.יציבות השעון חשובה לאתחול רגיל של מיקרו-בקר.

פתרון בעיות אתחול LPC84x

• ודא את יציבות מתח האספקה

שלב פתרון הבעיות הראשון הוא מדידת מתח אספקת המיקרו-בקר באמצעות אוסילוסקופ או מולטימטר.המתח צריך להישאר בטווח הפעולה המומלץ במהלך האתחול.כל נפילה פתאומית או עליות עשויות להצביע על חוסר יציבות של אספקת החשמל.התבוננות בצורת גל המתח במהלך ההפעלה יכולה לחשוף בעיות נסתרות.מתח יציב חשוב לאתחול מיקרו-בקר אמין.

• בדוק את תזמון האותות של איפוס

אות האיפוס צריך להישאר יציב ומסונכרן כראוי עם תהליך ההפעלה.הרבה פעמים עוקבים אחר סיכת האיפוס כדי לאשר שהוא מתנהג כצפוי במהלך האתחול.אות איפוס לא יציב או רועש עלול להפעיל מחדש את המערכת שוב ושוב.אימות תזמון האיפוס מבטיח שהאתחול מתרחש רק לאחר שהספק הופך יציב.התנהגות איפוס נכונה תומכת באתחול מערכת תקינה.

• בדוק את סינון ספק הכוח

יש לבחון היטב את רכיבי סינון הספק כגון קבלים לניתוק.קבלים אלה עוזרים לשמור על מתח יציב במהלך שינויים מהירים בזרם.מיקום לקוי או קיבול לא מספיק עלולים לאפשר לרעש מתח להשפיע על המיקרו-בקר.הקפדה על סינון נכון משפרת את אמינות ההפעלה.בדיקת חומרה יכולה לעתים קרובות לגלות קבלים חסרים או ממוקמים בצורה שגויה.

• אשר את פעולת מקור השעון

שעון המערכת חייב להתחיל כהלכה כדי שהמעבד יבצע הוראות.בדוק את אותות המתנד כדי לאשר פעולה תקינה.אם מקור השעון לא מצליח להפעיל, המעבד לא יכול להפעיל קושחה.ניטור אות השעון עוזר לקבוע אם מעגלי התזמון פועלים כהלכה.נדרשת פעולת שעון אמינה לאתחול רגיל.

• בדוק את קוד אתחול קושחה

קוד הפעלה בתוך הקושחה עשוי להשפיע על התנהגות אתחול המערכת.סקור את המטפל באיפוס ואת שגרות אתחול המערכת.תצורה שגויה של אוגרי מערכת או ציוד היקפי עלולה לעכב את הפעולה הרגילה.אימות קוד האתחול מבטיח שהקושחה מאתחלת את החומרה בצורה נכונה.בדיקת תוכנה משלימה איתור באגים בחומרה.

• התבונן בהתנהגות האתחול בעזרת כלי ניפוי באגים

ממשקי ניפוי באגים כגון SWD מאפשרים לנטר את פעילות המעבד במהלך האתחול.באמצעות כלי איתור באגים, בדוק אם המעבד מגיע לנקודת הכניסה הראשית של התוכנית.נקודות שבירה ויומני ניפוי באגים עוזרים לחשוף היכן האתחול נעצר.שיטה זו מספקת תובנות חשובות לגבי התנהגות המערכת בשלבי ההפעלה המוקדמים.

מסקנה

הפעלה אמינה של מיקרו-בקר LPC84x תלויה בהספק יציב, בהתנהגות איפוס נכונה ובמערכת שעון שפועלת כהלכה.שלבי הפעלה חשובים כוללים ייצוב חשמל, שחרור איפוס, הגדרת שעון, הכנת זיכרון והפעלת קושחה.בעיות כמו נפילות מתח, רעש, ניתוק לקוי או אותות איפוס לא יציבים עלולות להפריע לתהליך זה.תכנון צריכת חשמל קפדני ופתרון תקלות שיטתי מסייעים להבטיח אתחול עקבי ופעולת מערכת יציבה.
