הבנת ארכיטקטורת LFSC3GA25E-7F900C FPGA ופונקציות מפתח

חקר ה-LFSC3GA25E-7F900C נותן לך מבט מקרוב על האופן שבו התקני לוגיקה ניתנים לתכנות תומכים במערכות דיגיטליות גמישות.אתה יכול להשתמש ב-FPGA זה כדי לארגן נתיבי נתונים, לנהל אותות ולבנות פונקציות לוגיות מותאמות אישית בתוך שבב בודד.הפריסה הפנימית שלו משלבת תאי לוגיקה הניתנים לתכנות, בלוקי זיכרון ומאגרי פלט קלט כך שהאותות נעים ביעילות דרך המכשיר.הבנת האופן שבו חלקים אלה עובדים יחד עוזרת לך לראות כיצד מערכות אלקטרוניות מורכבות בנויות.מחומרת תקשורת למערכות בקרה, FPGA זה מציע דרך מעשית ליצור עיצובים דיגיטליים ניתנים להתאמה.

קטלוג

1. סקירה כללית של LFSC3GA25E-7F900C
2. בנקים של LFSC3GA25E-7F900C
3. דגם LFSC3GA25E-7F900C CAD
4. תכונות של LFSC3GA25E-7F900C
5. מפרטים טכניים של LFSC3GA25E-7F900C
6. תרשים בלוקים מפושט של LFSC3GA25E-7F900C
7. דיאגרמת פרוסה של LFSC3GA25E-7F900C
8. יישומים של LFSC3GA25E-7F900C
9. יתרונות וחסרונות של LFSC3GA25E-7F900C
10. חלופות LFSC3GA25E-7F900C
11. על מוליך למחצה סריג
12. מסקנה

LFSC3GA25E-7F900C

סקירה כללית של LFSC3GA25E-7F900C

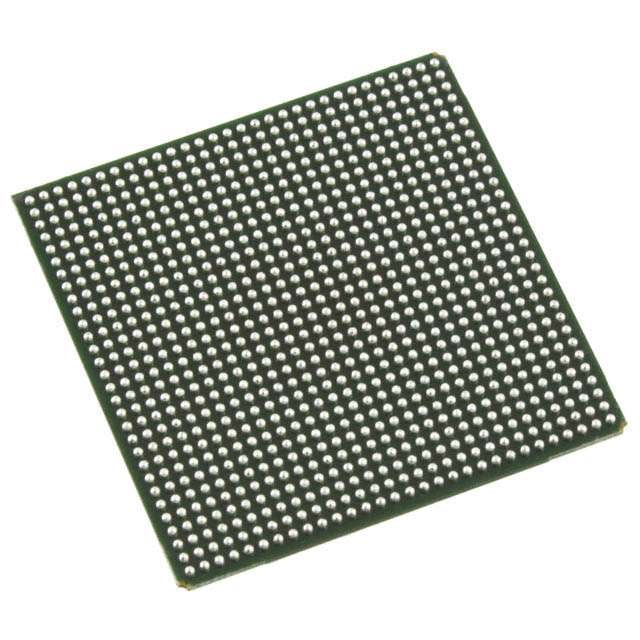

LFSC3GA25E-7F900C הוא התקן לוגי שניתן לתכנות שנועד לתמוך בפונקציות דיגיטליות הניתנות להגדרה במערכות אלקטרוניות משובצות.המכשיר מכיל מבנה לוגי מבוסס רשת עם אלפי אלמנטים הניתנים לתכנות, משאבי זיכרון פנימיים וחיבורי קלט ופלט רבים לתקשורת חיצונית.הארכיטקטורה שלו מאפשרת ליישם מעגלים דיגיטליים, נתיבי בקרה ומשימות עיבוד אותות בתוך שבב בודד.רשתות ניתוב משולבות מחברות בלוקים לוגיים ומקטעי זיכרון כך שהנתונים יכולים לעבור דרך המכשיר בצורה מובנית.הפעולה נתמכת על ידי טווח אספקת ליבה נמוך וחבילת ספירת סיכות גבוהה המתאימה לפריסות לוח צפופות.

מחפש את LFSC3GA25E-7F900C.צור איתנו קשר כדי לבדוק מלאי עדכני, זמן אספקה ​​ותמחור.

בנקים של LFSC3GA25E-7F900C

Banks of LFSC3GA25E-7F900C

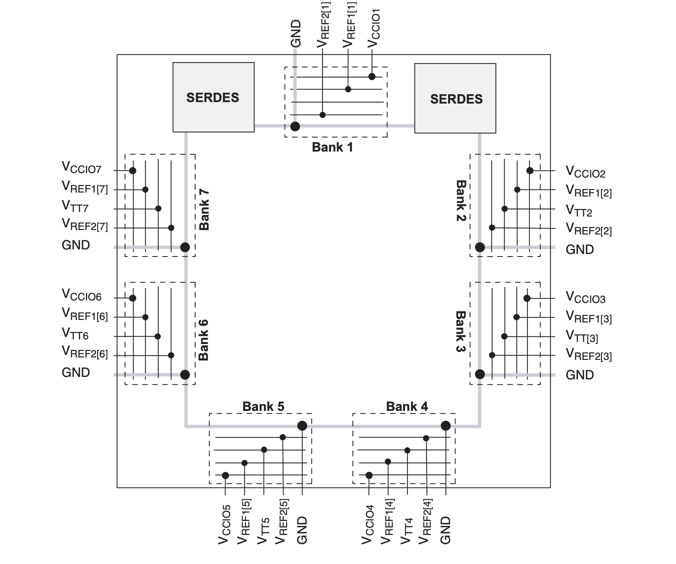

סידור בנק קלט ופלט בשימוש ב-LFSC3GA25E-7F900C FPGA המראה כיצד ההתקן מארגן את משאבי ה-I O הניתנים לתכנות באזורים מבוקרים מרובים.שמונה בנקים מפוזרים סביב היקף המכשיר וכל בנק כולל חיבורים מקובצים עבור אספקת VCCIO, כניסות מתח ייחוס המסומנות VREF, פיני מתח סיום המסומנים VTT והארקה.מבנה זה מאפשר לכל בנק לפעול עם תנאים חשמליים עצמאיים כך שניתן לתמוך בתקני אות שונים בצדדים נפרדים של המכשיר.בלוקים של ממשק SERDES מופיעים ליד הגדות העליונות כדי לתמוך בערוצי תקשורת טוריים במהירות גבוהה המחוברים לאזורי I O הסמוכים.הפריסה גם מזהה פיני ייחוס משותפים וחיבורי חשמל המגדירים את האופן שבו אותות חיצוניים מתקשרים עם הלוגיקה הפנימית הניתנת לתכנות דרך מבנה ה-I O הבנקאי.

דגם LFSC3GA25E-7F900C CAD

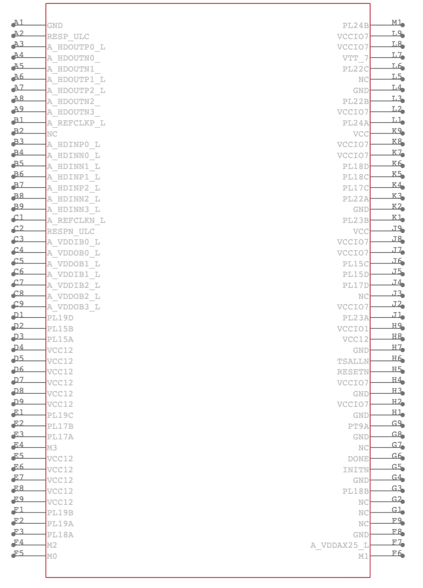

סמל LFSC3GA25E-7F900C

LFSC3GA25E-7F900C Symbol

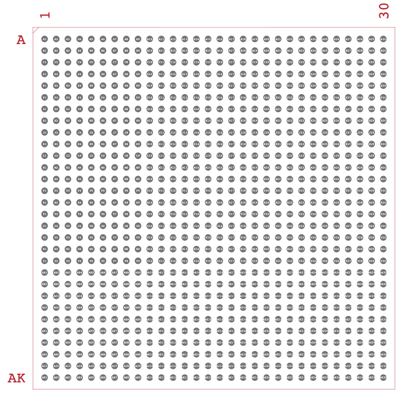

LFSC3GA25E-7F900C טביעת רגל

LFSC3GA25E-7F900C Footprint

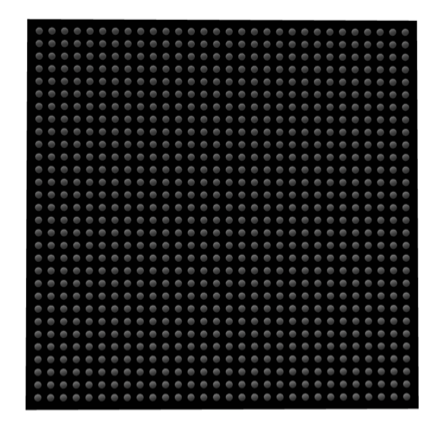

דגם תלת מימד LFSC3GA25E-7F900C

LFSC3GA25E-7F900C 3D Model

תכונות של LFSC3GA25E-7F900C

לוגיקה ניתנת לתכנות בצפיפות גבוהה

המכשיר משלב כעשרים וחמש אלף אלמנטים לוגיים הניתנים לתכנות המסודרים ברשת מאורגנת.ניתן להגדיר תאי לוגיקה אלה ליישם נתיבי בקרה דיגיטליים, לוגיקה שילובית ופעולות אריתמטיות בתוך מערכות משובצות.

ארכיטקטורת זיכרון מוטבע

משאבי זיכרון פנימיים מספקים יותר ממגה-ביט אחד של קיבולת אחסון לאגירת נתונים ותמיכה בפעולות לוגיות.בלוקי זיכרון אלה מופצים בכל המכשיר כך שמעגלים לוגיים יכולים לגשת לנתונים באופן מקומי ללא נתיבי ניתוב ארוכים.

קישוריות קלט ויציאה גמישה

עד שלוש מאות שבעים ושמונה חיבורי כניסה ויציאה מאפשרים למכשיר ליצור אינטראקציה עם חיישנים, ממשקי תקשורת ורכיבים דיגיטליים אחרים.מבנה הפינים תומך בתקנים חשמליים מרובים בבנקי I O עצמאיים.

משאבים משולבים לניהול שעון

בלוקים פנימיים לניהול שעון עוזרים להפיץ אותות תזמון על פני מבנה הלוגיקה הניתן לתכנות.משאבים אלו שומרים על תזמון אות מסונכרן כך שפעולות דיגיטליות מתרחשות ברצף מסודר וצפוי.

יכולת ממשק טורי במהירות גבוהה

בלוקי ממשק טוריים ייעודיים תומכים בערוצי תקשורת במהירות גבוהה להעברת נתונים בין מודולי מערכת.בלוקים אלה מתחברים לבנקי I O הסמוכים ועוזרים לשמור על העברת אותות יציבה בתכנונים עתירי נתונים.

בלוקים לעיבוד לוגי מובנה

בלוקי עיבוד פנימיים מיוחדים מרחיבים את מארג ההיגיון ומאפשרים למעצבים ליישם מבנים דיגיטליים חוזרים ונשנים בצורה יעילה יותר.הסדר זה תומך במשימות כגון טיפול במנות, רצף בקרה ופעולות נתונים מקבילות.

רשת ניתוב ניתנת לתכנות

רשת ניתוב מובנית מקשרת בין תאים לוגיים, בלוקי זיכרון וסיכות ממשק.אותות יכולים לעבור דרך הרשת לאורך מספר נתיבים, מה שמאפשר למעצבים לארגן פונקציות דיגיטליות בדרכים התואמות לארכיטקטורת המערכת.

שילוב חבילות להתקנה על פני השטח

המכשיר נמצא באריזת מערך רשת כדורים גדול התומך באינטגרציה של לוחות צפופים.מבנה חבילה זה מאפשר לארגן חיבורי חשמל רבים בטביעת רגל קומפקטית עבור מכלולים אלקטרוניים מתקדמים.

מפרט טכני LFSC3GA25E-7F900C

תכונת מוצר ערך תכונה
יצרן מוליך למחצה סריג
מתח - אספקה 0.95V ~ 1.26V
סך סיביות RAM 1966080
חבילת מכשירי ספק 900-FPBGA (31x31)
סדרה SC
חבילה / מארז 900-BBGA
חבילה מגש
טמפרטורת הפעלה 0°C ~ 85°C (TJ)
מספר אלמנטים/תאים לוגיים 25,000
מספר LABs/CLBs 6250
מספר קלט/פלט 378
סוג הרכבה מתקן משטח
מספר מוצר בסיס LFSC3GA25
מצב RoHS לא תואם RoHS
רמת רגישות לחות (MSL) 3 (168 שעות)
מצב REACH REACH לא מושפע
ECCN 3A991D
HTSUS 8542.39.0001

תרשים בלוקים מפושט של LFSC3GA25E-7F900C

Simplified Block Diagram of LFSC3GA25E-7F900C

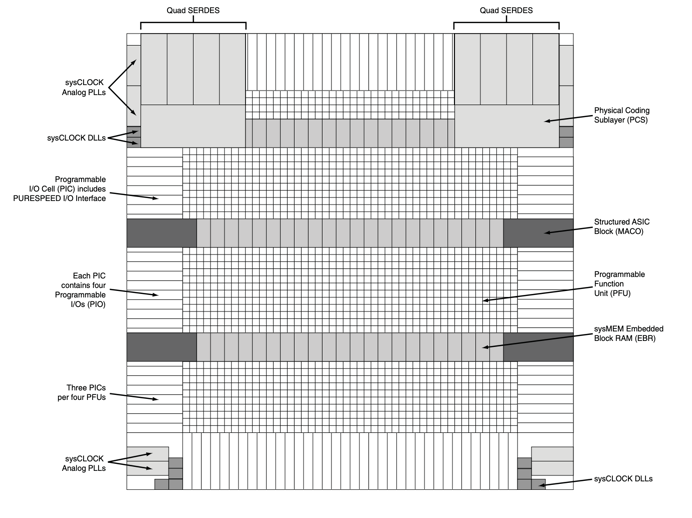

פריסה פנימית מבוססת רשת של ה-LFSC3GA25E-7F900C FPGA המציגה את סידור הלוגיקה הניתנת לתכנות, בלוקי זיכרון, משאבי שעון ומבני ממשק במהירות גבוהה.יחידות פונקציות הניתנות לתכנות יוצרות את מארג ההיגיון המרכזי שבו מיושמים מעגלים דיגיטליים הניתנים להגדרה.קטעי זיכרון RAM של בלוק מוטבע מבוזר sysMEM מספקים אחסון נתונים פנימיים ואגירה בתוך המערך הלוגי.תאי I O הניתנים לתכנות הממוקמים לאורך קצוות המכשיר מחברים לוגיקה פנימית לפינים חיצוניים, כאשר כל אשכול I O הניתן לתכנות מכיל מספר חיבורי I O הניתנים לתכנות.בלוקים Quad SERDES וממשקי תת-שכבות קידוד פיזי מופיעים ליד האזורים העליונים כדי לתמוך בתקשורת טורית במהירות גבוהה.בלוקי ASIC מובנים המסומנים MACO משולבים בתוך מארג ההיגיון כדי לתמוך במבני עיבוד מיוחדים.משאבי ניהול שעון המסומנים PLL אנלוגיים sysCLOCK ו-sysCLOCK DLL ממוקמים בקצוות הפריסה כדי ליצור ולהפיץ אותות תזמון על פני הארכיטקטורה הניתנת לתכנות.

דיאגרמת פרוסה של LFSC3GA25E-7F900C

Slice Diagram of LFSC3GA25E-7F900C

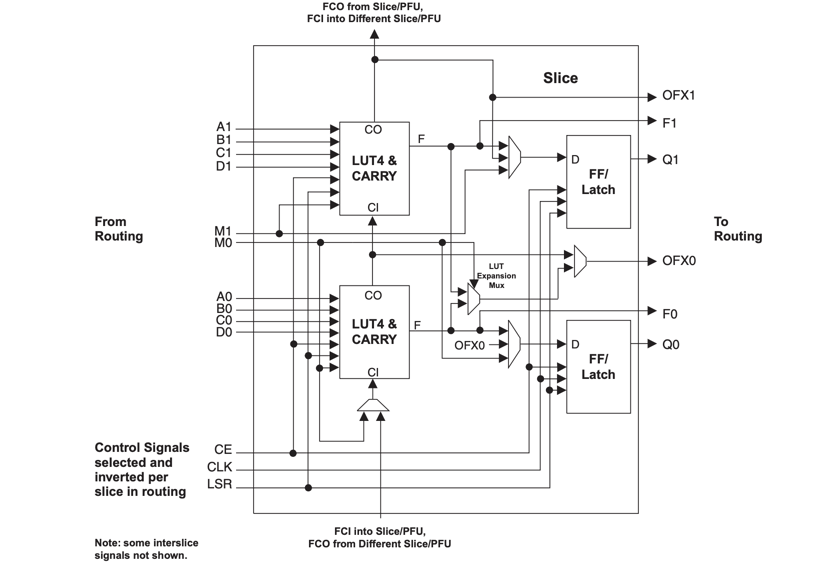

מבנה פנימי של פרוסה לוגית המשמשת בתוך יחידת הפונקציות הניתנת לתכנות של LFSC3GA25E-7F900C FPGA.שני בלוקים LUT4 מבצעים פעולות לוגיות שילוביות תוך שימוש בארבעה אותות קלט המסומנים A, B, C ו-D. Logic carry משולבת תומכת בפעולות אריתמטיות על ידי קישור אותות קלט ו-carrier מוצא בין פרוסות סמוכות.רכיבי כפכפים או תפסים מאחסנים נתוני פלט מהשלב הלוגי, ומייצרים פלטים רשומים המסומנים Q0 ו-Q1.כניסות בקרה כגון שעון, הפעלת שעון ואותות הגדרה או איפוס מווסתות פעולה רציפה של רכיבי האחסון.חיבורי ניתוב בקצה השמאלי והימני מקשרים את הפרוסה לרשת הקישור הניתנת לתכנות שמסביב, ומאפשרים להיכנס לאותות ממשאבי ניתוב ולהחזיר פלטים מעובדים בחזרה למארג הניתוב.

יישומים של LFSC3GA25E-7F900C

מערכות בקרה תעשייתיות

משאבי לוגיקה ניתנים לתכנות מאפשרים למכשיר לנהל רצפי תזמון, ניתוב אותות ומשימות בקרה דיגיטלית בציוד אוטומטי.זה יכול לתאם חיישנים ומפעילים מרובים תוך שמירה על עיבוד דיגיטלי יציב בתוך מערכת הבקרה.

תשתית תקשורת נתונים

ציוד תקשורת דורש לרוב עיבוד דיגיטלי גמיש לטיפול בנתונים ובקרת ממשק.המכשיר יכול לעבד זרמי נתונים נכנסים, לארגן לוגיקת ניתוב ולתמוך בקישורי תקשורת בתוך חומרת הרשת.

פלטפורמות מחשוב משובצות

מערכות משובצות משתמשות בלוגיקה ניתנת לתכנות כדי לנהל את זרימת הנתונים בין מעבדים, זיכרון והתקני ממשק.המכשיר יכול ליישם נתיבים דיגיטליים מותאמים אישית המתאימים את התנהגות המערכת לדרישות יישום ספציפיות.

מערכות רכישת נתונים במהירות גבוהה

מערכות מדידה אוספות לעתים קרובות אותות ממספר מקורות בו-זמנית.מבנה ההיגיון הניתן לתכנות יכול לארגן אותות דיגיטליים נכנסים, ליישר תזמון ולהכין את הנתונים לעיבוד נוסף או העברה.

חומרה לעיבוד אותות

המכשיר יכול ליישם פעולות אריתמטיות ולוגיות הניתנות להגדרה התומכות בפונקציות עיבוד אותות.ניתן ליישם מסננים דיגיטליים, לולאות בקרה ומשימות טרנספורמציה של נתונים ישירות בתוך מבנה ההיגיון הניתן לתכנות.

LFSC3GA25E-7F900C יתרונות וחסרונות

יתרונות

• קיבולת לוגית ניתנת לתכנות גדולה תומכת בפונקציות דיגיטליות מורכבות

• מספר גבוה של חיבורי קלט ופלט מאפשר שילוב מערכת גמיש

• בלוקי זיכרון משובצים מספקים אחסון נתונים פנימיים ואגירה

• מבנה לוגי הניתן להגדרה מחדש מאפשר לעדכן פונקציות חומרה באמצעות שינויי עיצוב

• מספר בנקאי I O מאפשרים תקני אות שונים בתוך מכשיר אחד

חסרונות

• תהליך העיצוב דורש כלי פיתוח מיוחדים וזרימות עבודה של תצורה

• מורכבות המכשיר עשויה להגדיל את זמן עיצוב המערכת במהלך הפיתוח

• גודל אריזה גדול דורש פריסת לוח מעגלים מודפס קפדנית

• יש לשקול ניהול צריכת חשמל כאשר משאבי לוגיקה רבים פעילים

LFSC3GA25E-7F900C חלופות

מספר חלק יצרן תכונות מפתח השתמש במקרה/הערות
LFSC3GA25E-7FFN1020C תאגיד סריג סמיקונדקטור מכשיר FPGA ממשפחת SC המציע כ-25,000 אלמנטים לוגיים, משאבי זיכרון משובצים ומספר רב של פיני I/O הניתנים לתכנות.הוא משתמש בחבילת BGA עם גובה רוחב עדין התומכת בפריסות מעגלים צפופים ובעיצובים דיגיטליים מורכבים. משמש במערכות בקרה משובצות, ממשקי תקשורת ואלקטרוניקה תעשייתית שבהם יש צורך בחומרה ניתנת לתכנות וקישוריות I/O גבוהה.
LFSC3GA25E-7FFA1020C תאגיד סריג סמיקונדקטור FPGA ניתן לתכנות עם משאבי לוגיקה דומים בסדרת LFSC3GA25E.מספק בלוקים לוגיים הניתנים להגדרה, זיכרון מוטבע וניתוב דיגיטלי גמיש המאפשרים למעצבים ליישם מעגלים דיגיטליים מותאמים אישית. מתאים לעיבוד אותות דיגיטלי, גישור ממשק ובקרת חומרה ניתנת לתכנות במערכות אלקטרוניקה ותקשורת משובצות.
LFSC3GA25E-6FN900C תאגיד סריג סמיקונדקטור מכשיר FPGA עם כ-25K אלמנטים לוגיים ובלוקי זיכרון משולבים המיועדים לחומרה דיגיטלית ניתנת לתכנות.החבילה מספקת חיבורי I/O רבים התומכים באינטגרציה של מערכת מורכבת. משמש לעתים קרובות במערכות בקרה תעשייתיות, פלטפורמות מחשוב משובצות וציוד רשת הדורשים תצורת חומרה גמישה.

על סריג סמיקונדקטור

Lattice Semiconductor היא חברת מוליכים למחצה שנוסדה בשנת 1983 ומרכזה בהילסבורו אורגון בארצות הברית.החברה מפתחת התקני לוגיקה ניתנים לתכנות וטכנולוגיות נלוות המשמשות במחשוב, תקשורת, מערכות תעשייתיות ואלקטרוניקה צריכה.קווי המוצרים שלה כוללים מערכי שערים ניתנים לתכנות בשטח, התקני לוגיקה ניתנים לתכנות ופתרונות ממשקים שנועדו לתמוך בתכנון מערכת דיגיטלית גמישה.התקני סריג נמצאים בשימוש נרחב במערכות משובצות שבהן פונקציות חומרה הניתנות לתכנות מסייעות בניהול עיבוד נתונים, לוגיקה בקרה וניתוב אותות בתוך פלטפורמות אלקטרוניות קומפקטיות.

מסקנה

ה-LFSC3GA25E-7F900C FPGA משלב לוגיקה ניתנת לתכנות, זיכרון משובץ וחיבורי פלט קלט גמישים בתוך התקן אחד.על ידי הבנת הארכיטקטורה שלו, אתה יכול לראות כיצד פונקציות לוגיקה דיגיטלית מאורגנות וכיצד אותות עוברים על פני המארג הניתן לתכנות.תכונות כגון אלמנטים לוגיים הניתנים להגדרה, רשתות ניתוב ובלוקים לניהול שעון מאפשרים למכשיר לתמוך בעיצובי מערכת רבים.המבנה שלו הופך אותו למתאים לעיבוד נתונים, לוגיקה בקרה וחומרת תקשורת.כאשר אתה חוקר את התרשימים והמפרטים, אתה מקבל תמונה ברורה יותר של האופן שבו חומרה ניתנת לתכנות תומכת במערכות אלקטרוניות ניתנות להתאמה.

גיליון נתונים PDF

גיליון נתונים LFSC3GA25E-7F900C:

LFSC3GA25E-7F900C.pdf

כל Dev Pkg Mark Change 12/Nov/2018.pdf

העברת מוצר 10/מרץ/2016.pdf

התקני פח/עופרת 23/יוני/2015.pdf
