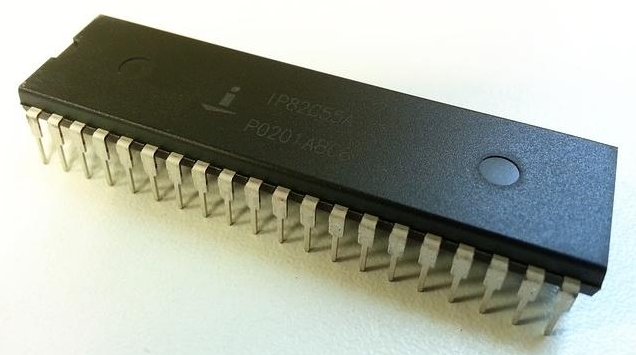

הבנת טבילה: חבילה כפולה בשורה מוסברת

שבבי המעבד הכפולים (DIP) של חבילה (DIP) היו המפתח במיקרו-אלקטרוניקה, ומציעים עיצוב מעשי ואמין שמפשט את ההרכבה ומבטיח צדדיות.עם שורות כפולות של סיכות מקבילות, השבבים הללו היו ראשוניים בעיצוב לוח המעגלים, מה שמאפשר החדרת שקע קל או הלחמה.עם הזמן, אריזות טבילה הותאמה לתצורות, חומרים ושיטות איטום מגוונות לצרכים ספציפיים.מאמר זה בוחן יסודות טבילה, את חשיבותם ההיסטורית ואת תפקידם המתמשך באלקטרוניקה מודרנית, מכסה מבנה, תצורות סיכה, יישומים וחבילות נגזרות.בין אם אבות -טיפוס או לומד מערכות מדור קודם, גלה את ההשפעה המתמשכת של טכנולוגיית DIP.

קָטָלוֹג

סקירה כללית

שבבי מעבד טבילה (חבילה כפולה בשורה) בולטים עם העיצוב הייחודי שלהם הכולל שתי שורות מקבילות של סיכות.הנדסה מהורהרת זו מאפשרת הכנסה חלקה לשקעי שבבים תואמים או להתקנה ישירה על לוחות מעגלים שיש להם תצורות חור הלחמה תואמות.תהליך הכנסת והסרת השבבים הללו דורש תשומת לב מדוקדקת;כל תקלה עלולה לגרום לנזק ל- PIN, מה שעלול להוביל לאחר מכן לבעיות פונקציונליות או אפילו לכישלון שבב.

חבילת הטבילה אינה ישות יחידה;זה כולל מגוון תצורות, כמו קרמיקה רב שכבתי, קרמיקה בשכבה יחידה וסוגי מסגרת עופרת.כל אחת מהווריאציות הללו מביאה מערך מאפיינים משלה שיכולה להשפיע באופן משמעותי על הביצועים וההתאמה ליישומים שונים.לדוגמה, חבילות קרמיקה רב שכבתי הן לרוב הבחירה המועדפת ביישומים בתדירות גבוהה, בגלל הביצועים החשמליים יוצאי הדופן ויציבותם התרמית.לעומת זאת, אנקפסולציה מפלסטיק משמשת כאפשרות ידידותית לתקציב לייצור המוני, תוך איזון יעיל עם ביצועים עם שיקולי עלות.

בנוסף, בחירת שיטות האריזה - כמו איטום קרמיקה זכוכית או אריזת זכוכית נמסה נמוכה - משפיעה באופן משמעותי על אורך החיים והאמינות של השבבים.איטום קרמיקה זכוכית, למשל, מציע הגנה יוצאת מן הכלל מפני אתגרים סביבתיים, ובכך משפר את עמידות השבב בתנאים תובעניים.היבט זה הופך להיות חשוב במיוחד בענפים שבהם שבבים סובלים טמפרטורות קיצוניות או לחות, כמו ענפי רכב או תעופה וחלל.

יישומי טבילה

אריזה של טבילה (חבילה כפולה בשורה) הייתה אלמנט ראשוני במעגלים משולבים, המקיף מגוון רחב של רכיבים כמו מתגי טבילה, נוריות, תצוגות שבעה קטעים, תצוגות גרפי עמודות וממסרים.העיצוב המלבני שלה, שהוצג בשנת 1964 על ידי בראיינט באק רוג'רס של מוליך למחצה אקספרס עם גרסה של 14 פינים, הציע סידור קומפקטי ויעיל בהשוואה לרכיבים עגולים ישנים.מחברי טבילה הפכו גם הם בסיסיים למערכות כבלים ממוחשבים ואלקטרוניים, וחיזקו את הרבגוניות שלהם ושימוש נרחב.

תכנון חבילות טבילה מצטיין בתהליכי הרכבה אוטומטיים, ומאפשר טכניקות יעילות כמו הלחמת גלים לטיפול במעגלים משולבים מרובים בו זמנית, ומפחית משמעותית את עבודת הכן.תאימותם עם לוחות לחם הפכה אותם לנדרשים לאבות -טיפוס, ומאפשרת לך להחליף רכיבים ללא מאמץ במהלך איטרציות עיצוביות.יכולת הסתגלות זו הבטיחה את הפופולריות שלהם ביישומים שונים, בעיקר בשנות השבעים והשמונים כאשר חבילות טבילה שלטו בנוף המיקרואלקטרוניקה.

עם זאת, ככל שהתעשייה התפתחה, חבילות הרכבה על פני השטח כמו PLCC ו- SOIC עלו על טבילה ביעילות הייצור המוני.בעוד שהפורמטים החדשים יותר הללו תואמים פחות לחביקות, המתאמים מאפשרים כעת למכשירי הרכבה על פני השטח (SMD) להשתלב בתצורות טבילה, תוך גישור בין טכנולוגיה מודרנית עם צרכי אבות-טיפוס מסורתיים.אף על פי שחבילות טבילה הועדפו באופן היסטורי לרכיבים הניתנים לתכנות כמו EPROMs ו- GALהתמקדו במיניאטוריזציה ויעילות.

מבנה הטבילה

שבבי טבילה (חבילה כפולה בשורה) עטופים בעיקר בחומרים מפלסטיק או קרמיקה, שכל אחד מהם מציע יתרונות ייחודיים המותאמים לדרישות יישום שונות.חבילות קרמיקה מוערכות לרוב בגלל אטימות האוויר יוצאת הדופן שלהן, מה שהופך אותן לאופציה מועדפת במגזרים בעלי אמינות גבוהה כמו חלל ומכשירים רפואיים.סביבות אלה מחייבות עמידות מדהימה והתנגדות חזקה להשפעות סביבתיות, תכונות שיש חומרי קרמיקה באופן טבעי.אריכות החיים ויציבותם של מקפידי קרמיקה מבטיחים כי השבבים שומרים על פונקציונליותם לאורך משך זמן מורחב, גם כאשר הם מתמודדים עם תנאים קשים.

מצד שני, רוב שבבי ה- DIP שוכנים בדרך כלל בניילון שרף תרמוסטי.חומר זה מוערך על יכולות העיבוד המהירות שלו, ומאפשר לך לייצר כמויות משמעותיות של שבבים ביעילות מדהימה.יכולות הייצור המהירות של פלסטיקה תרמוסטיבית לא רק עוסקות בביקוש הגובר לרכיבים אלקטרוניים, אלא גם מתיישרים עם הנוף המתפתח במהירות של התקדמות היי-טק.יעילות ייצור זו ממלאת תפקיד משמעותי, ומאפשרת לך להכניס חידושים לשוק מייד, ובכך עומדת בציפיות הצרכנים לטכנולוגיה מתקדמת.

בנוסף, לבחירת חומר האריזה יש השפעה עמוקה על הביצועים התרמיים והחשמליים של השבבים.בעוד שפלסטיקה תרמוסטיבית מציעה יתרונות לייצור בקנה מידה גדול, הם עשויים להיעדר המוליכות התרמית שהקרמיקה מספקת.היבט זה משמש בעיקר ביישומים שבהם פיזור חום יעיל הוא חובה, כמו במערכות מחשוב או ניהול כוח בעלות ביצועים גבוהים.כתוצאה מכך, אתה יכול לעיתים קרובות להיתקל באתגר של איזון יעילות הייצור לצרכי ביצועים, תוך הצבת דיונים מתמשכים על החומרים המתאימים ביותר ליישומים ספציפיים.

מספר הסיכות ומגרש הטבילה

פָּרָמֶטֶר	פרטים
המגרש (מרווח סיכה)	- נפוץ: 0.1 אינץ '(2.54 מ"מ)
	- פחות נפוץ: 0.07 אינץ '(1.778 מ"מ)
מרווח שורה	- נפוץ: 0.3 אינץ '(7.62 מ"מ), 0.6 אינץ' (15.24 מ"מ)
	- פחות נפוץ: 0.4 אינץ '(10.16 מ"מ), 0.9 אינץ' (22.86 מ"מ), 0.75 אינץ '(19.05 מ"מ)
המגרש המטרי	- תקן סובייטי/מזרח אירופי: 2.5 מ"מ
מספר הסיכות (מרווח 0.3 אינץ ')	- נפוץ: 8, 16, 20, 24
	- נדיר: 4, 28
מספר הסיכות (מרווח 0.6 אינץ ')	- נפוץ: 24, 28, 32, 40
	- נדיר: 36, 48, 52
מספר סיכות מקסימאלי	- מוטורולה 68000 ו- Zilog Z180 מעבדים: 64 סיכות

כיוון ומספר סיכה של טבילה

כאשר המגרש של רכיב ממוקם כלפי מעלה, הסיכה הממוקמת בצד שמאל למעלה מסומנת כסיכה 1. לאחר מכן מספרים את הסיכות הנותרות בכיוון נגד כיוון השעון.שיטה שיטתית זו ממלאת תפקיד בולט בהקמת חיבורים נכונים והבטחת הפונקציונליות של מעגלים משולבים (ICS).לדוגמה, ב- IC של DIP14, סיכה 1 ממוקמת בצד שמאל בחלקו העליון, כאשר סיכות 1 עד 7 יורדות משמאל וסיכות 8 עד 14 עולות מימין.

אחיזת האוריינטציה של סיכות פעילה לתכנון ויישום יעילים במעגלים אלקטרוניים.סיכות לא נכון יכולות להוביל לחיבורים שגויים, העלולים לגרום לכישלון במעגל או נזק לרכיבים.זה מדגיש את ההכרח לתשומת לב מדוקדקת לפרטים במהלך תהליך ההרכבה.לעתים קרובות אתה יכול לטפח תרגול של תצורות סיכות הפניות צולבות עם גיליונות נתונים לפני הלחמה לרכיבי PCB.חריצות כזו לא רק מצמצמת את הסבירות לטעויות אלא גם תורמת לאמינות הכללית של המוצר הסופי.

מערכת מספור ה- PIN משמשת כסטנדרט המקדם יכולת פעולה הדדית בין רכיבים שונים.היכרות עם דיאגרמות ה- Pinout שסופקו מוכיחה כיתרון בעת ​​תכנון מעגל.דיאגרמות אלה פועלות כעזרים חזותיים, המתארים בבירור את הפונקציה של כל סיכה יחד עם המספר המקביל שלה.בנוסף, שמירה על שיטה עקבית לתיוג ותיעוד תצורות סיכות במהלך אבות -טיפוס יכולה להקל מאוד על פתרון בעיות ושינויים עתידיים.

חבילות נגזרות נוספות

חבילת SOIC (מתאר קטנה IC) בולטת כטכנולוגיית הרכבה על פני השטח הנרחבת המועדפת בעיקר על אלקטרוניקה צרכנית ובמחשבים אישיים.העיצוב שלו הוא וריאציה קומפקטית יותר של ה- PDIP הסטנדרטי (חבילה כפולה כפולה בשורה), הכוללת סיכות המסודרות משני הצדדים כדי למקסם את יעילות החלל.עיצוב מהורהר זה מהדהד את המגמה ההולכת וגוברת למזעור מיניאטור באלקטרוניקה המודרנית, כאשר הקומפקטיות אינה רק העדפה אלא הכרח המונע על ידי דרישות הצרכנים.

בנוסף ל- SOIC, שיטות אריזה דומות אחרות תורמות לנוף התעשייה.אלה כוללים:

• • SOJ (מתאר קטן j-lead): לעתים קרובות נבחרו למכשירי זיכרון, חבילות SOJ מתהדרות בתצורות סיכות ספציפיות המשפרות הן קישוריות והן את הביצועים.

• • SOP (חבילת מתאר קטנה): ידוע בכך שהוא מציע מגוון רחב יותר של ספירת סיכות וגדלים, חבילות SOP מספקות צדדיות על פני יישומים רבים.

בבחירת סוג חבילה, מגוון שיקולי עיצוב נכנסים לתמונה, לכל אחד מהשלכות משלו.

• • ביצועים תרמיים: יכולת החבילה לפזר חום ביעילות היא דומיננטית;ניהול חום לא מספק יכול לסכן את אמינות המכשיר.

• • בחירה חומרית: בחירת החומרים ממלאת תפקיד מכריע ביושרה ובאורך החיים הכללי של החבילה.

• • פריסת סיכה: סידור הסיכות יכול להשפיע באופן משמעותי על מאפייני הפרעות אלקטרומגנטיות (EMI), שהם דינמיים בלוחות מעגלים מאוכלסים בצפיפות.

על ידי התבוננות בזהירות בגורמים אלה, אתה יכול ליצור חבילות עמידות יותר שלא רק עומדות בדרישות הטכניות הנוכחיות אלא גם לסבול את מבחן הזמן.

תכונות של חבילות טבילה

תכונה	תֵאוּר
קלות הפעולה	מתאים לנקודות והלחמה ב- PCB (מודפס לוח מעגלים), קל לתפעול.
יחס שטח שבב-לארם	היחס בין אזור השבב לאזור החבילה הוא גדול, וכתוצאה מכך נפח גדול יותר.
שימוש היסטורי במעבדים	משמש במעבדים המוקדמים ביותר כמו 4004, 8008, 8086 ו 8088. ניתן להכניס את שתי שורות הסיכות לחריצי לוח האם או להילחם יָשִׁירוֹת.
פופולריות בחלקיקי זיכרון	בעידן בו חלקיקי הזיכרון היו מחוברים ישירות על לוח האם, אריזת טבילה הייתה בשימוש נרחב.
נגזרת SDIP (טבילה מכווץ)	מציע צפיפות סיכה גבוהה פי שש פעמים בהשוואה אריזות טבילה מסורתיות.

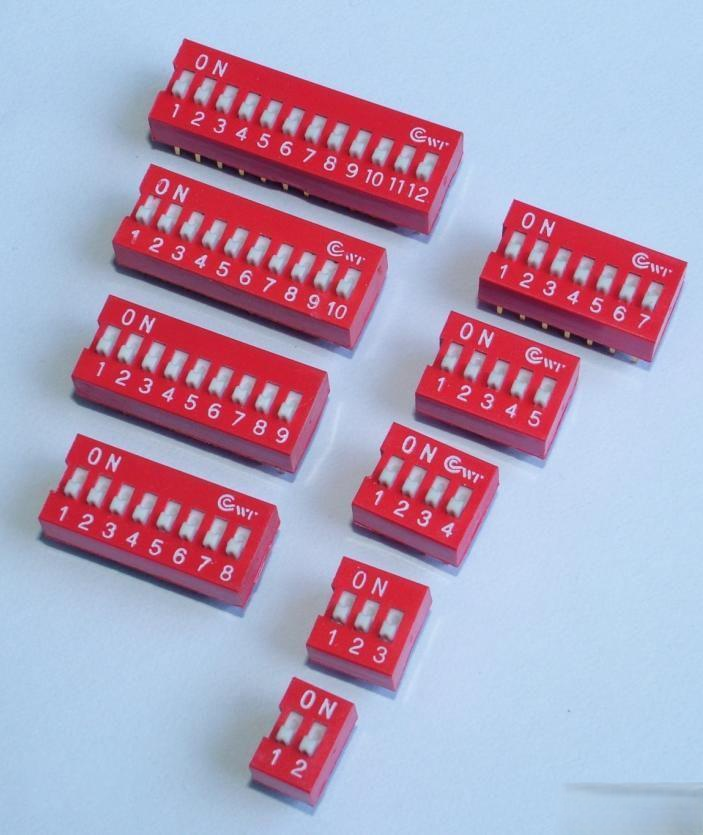

לטבול כמתג	טבילה מתייחסת גם לטבילה מתגים, עם חשמל ספציפי מאפיינים:
	חיים חשמליים: נבדק תחת מתח 24VDC ו זרם 25mA, שנמשך עד 2000 מתג.
	- זרם מדורג (לא הוחלף בתדירות גבוהה): 100mA, עומד בפני 50VDC.
	- זרם מדורג (מתחלף לעיתים קרובות): 25mA, עומד בפני 24VDC.
	- עכבה ליצירת קשר: (א) ערך ראשוני: 50mΩ מקסימום;(ב) ערך לאחר הבדיקה: 100mΩ מקסימום.
	- התנגדות לבידוד: מינימום 100mΩ ב 500VDC.
	- חוזק דחיסה: 500VAC למשך דקה.
	- קיבול קוטבי: מקסימום 5pf.
	- סוג לולאה: איש קשר יחיד בחירה בודדת: DS (ים), DP (L).

DIP (מעבד תמונה דיגיטלית) תמונה 2D

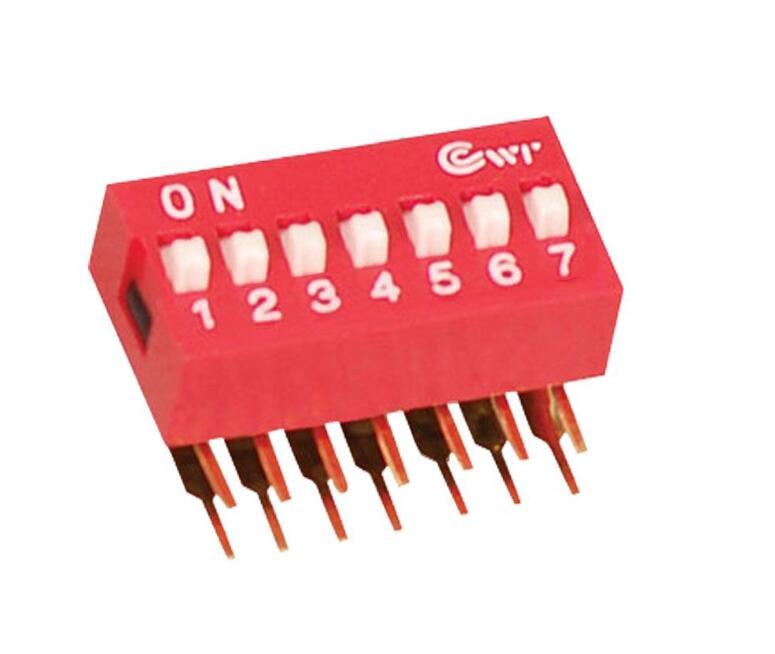

ניצול שבבים ארוזים מטבל

צ'יפס ארוזת טבילה, שניתן לזהות על ידי שורות הסיכות הכפולות שלהם, מציגים פיתרון גמיש לשילוב במערכות אלקטרוניות שונות.ניתן להילחף בקלות את השבבים הללו לשקעי טבילה או ישירות על לוחות מעגלים.שיטה זו של הלחמה דרך חור לא רק מפשטת את תהליך ההרכבה אלא גם מהדהדת את האופי הידוע של הלמידה והניסויים.קלות שימוש כזו מועילה ברובה בסביבות חינוכיות ותרחישים של אבות -טיפוס, בהם מוערך מאוד היכולת לחזור במהירות לעיצובים.

עם זאת, בעוד שתכנון חבילות DIP מקדם תאימות ללוחות אם, מספר אתגרים מצדיקים שיקול.טביעת הרגל הגדולה יותר והעובי המוגבר של חבילות אלה יכולים ליצור מגבלות מרחביות על מעגלים מאוכלסים בצפיפות.בנוסף, הסיכות החשופות רגישות לנזק במהלך הטיפול, ועלולות לחשוף את אמינות החיבורים.ניסיון מעשי מצביע על כך שפרקטיקות טיפול זהירות ומדדי הגנה, כמו שימוש בשקיות אנטי-סטטיות, יכולות לעזור להקל על הדאגות הללו.

בדרך כלל, חבילות טבילה מאפשרות למקסימום 100 סיכות, המשקפות איזון מהורהר בין פונקציונליות לייצור.ככל שההתקדמות בשילוב ה- CPU התקדמה, שכיחות אריזת הטבילה דעכה, מה שהפך את מקומו לטכנולוגיות אריזה קומפקטיות ויעילות יותר.מעבר זה מסמל מגמה רחבה יותר בתעשיית האלקטרוניקה לקראת מיניאטוריזציה ושילוב משופר, במטרה לשפר את הביצועים תוך שמירה על שטח.
