TMS320C6421ZWT5 סקירה כללית של DSP: תכונות, אלטרנטיבות, מפרטים ויישומים

במאמר זה תלמד על TMS320C6421ZWT5, מעבד אות דיגיטלי (DSP) שנעשה על ידי Texas Instruments.נעבור במה שזה, איך זה עובד, ותכונות המפתח שהופכות אותו לשימושי במערכות שונות.תראה גם דיאגרמות, מפרטים, יישומים ושלבים פשוטים לתכנות.בסוף, תבין היכן ומדוע משתמשים בשבב זה.

קָטָלוֹג

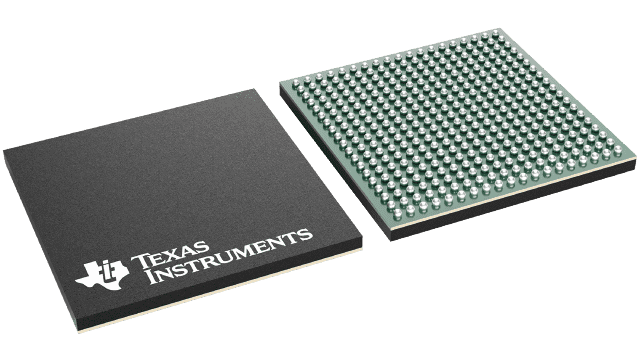

מהו TMS320C6421ZWT5?

ה TMS320C6421ZWT5 הוא מעבד אותות דיגיטלי בעל ביצועים גבוהים (DSP) שפותח על ידי Texas Instruments כחלק ממשפחת TMS320C64X+ שלה.מכשיר זה, שנבנה על ארכיטקטורת Velociti.2 Vliw, מספק ביצועי עיבוד נקודה קבועה חזקה המיועדים לטיפול איתות אינטנסיבי במערכות משובצות מודרניות.עם מהירויות שעון המגיעות עד 500 מגה הרץ, הוא מסוגל לבצע הוראות מרובות לכל מחזור, מה שהופך אותו למגוון רחב של משימות עיבוד מתקדמות.הסדרת C6421, השייכת לפלטפורמת DSP רחבה יותר TMS320C6000, מעניקה את ההתמקדות של Texas Instruments בפתרונות מדרגיים ותואמים קוד.כחלק ממשפחה מוכחת של מעבדים מהימנים ברחבי העולם, TMS320C6421ZWT5 מציע בסיס אמין לעיצובים לטווח הארוך.

מחפש TMS320C6421ZWT5?צרו קשר כדי לבדוק את המלאי הנוכחי, זמן ההובלה והתמחור.

דגמי TMS320C6421ZWT5 CAD

TMS320C6421ZWT5 סמל

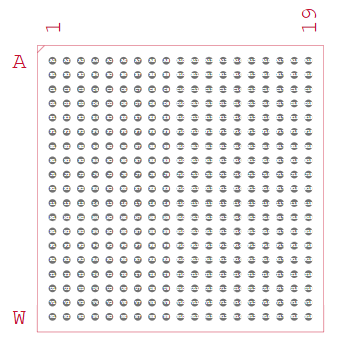

TMS320C6421ZWT5 טביעת רגל

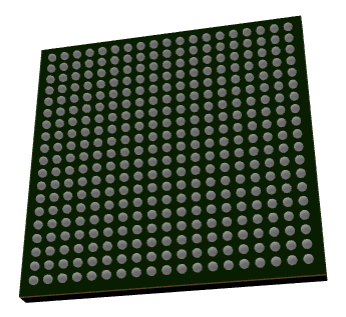

TMS320C6421ZWT5 דגם 3D

תכונות TMS320C6421ZWT5

• • ליבת DSP בעלת ביצועים גבוהים

המכשיר מופעל על ידי Velociti.2 ™ Vliw Core, המסוגל לבצע עד שמונה הוראות במחזור יחיד.ארכיטקטורה זו מאפשרת תפוקה גבוהה מאוד, מה שהופך אותה לאידיאלית למשימות עיבוד אותות מורכבות.

• • מכפילים יעילים ואלוס

זה משלב שש יחידות לוגיקה חשבון (ALUS) ושני מכפילים חזקים, שיכולים להתמודד עם פעולות מרובות בו זמנית.תכנון זה תומך בפעולות אינטנסיביות למתמטיקה כמו סינון, אפנון וקידוד.

• • זיכרון גמיש על השבב

המעבד כולל 16 קילוגרם מטמון תוכנית, 48 קילוגרם מטמון נתונים ו 64 kB של זיכרון L2 מאוחד.משאבים פנימיים אלה מצמצמים את החביון ותומכים בביצוע מהיר יותר של יישומים.

• • ממשקי זיכרון DDR2 ו- Flash

השבב כולל בקר SDRAM של 16 סיביות DDR2 ו- EMIF אסינכרוני של 8 סיביות לזיכרון חיצוני כמו NOR ו- NAND Flash.גמישות זו מאפשרת להרחיב את הזיכרון ליישומים גדולים יותר.

• • תמיכה היקפית רב -תכליתית

הוא מספק מגוון רחב של ממשקים הכוללים UART, I²C, MCBSP, MCASP עם SPDIF וממשק יציאת מארח של 16 סיביות.אלה הופכים את המעבד להתאמה מאוד למערכות טלקום, שמע ותעשייה.

• • בקר DMA משופר (EDMA)

בקר DMA משופר בן 64 ערוצים תומך בהעברת נתונים מהירה בין זיכרון לציוד היקפי.זה מצמצם את עומס ה- CPU ומשפר את ביצועי המערכת הכוללים.

• • רשת וקישוריות

השבב משלב Mac Ethernet 10/100 עם תמיכה MII/RMII וממשק VLYNQ לקישוריות חיצונית.תכונות אלה הופכות אותו למתאים ליישומים משובצים המותאמים לרשת.

• • קלט/פלט כללי עשיר

עם עד 111 סיכות GPIO מרובות ושלושה תפוקות PWM, ה- DSP מציע גמישות מצוינת לבקרת מערכת ולממשקים מותאמים אישית.זה מבטיח שילוב קל במגוון רחב של עיצובי חומרה.

• • פעולת מתח נמוך

זה פועל עם מתח ליבה של 1.05 וולט או 1.2 וולט ורמות קלט/פלט של 1.8 וולט או 3.3 V. איזון זה של יעילות וגמישות כוח זה הופך אותו לאמין לעיצובים משובצים.

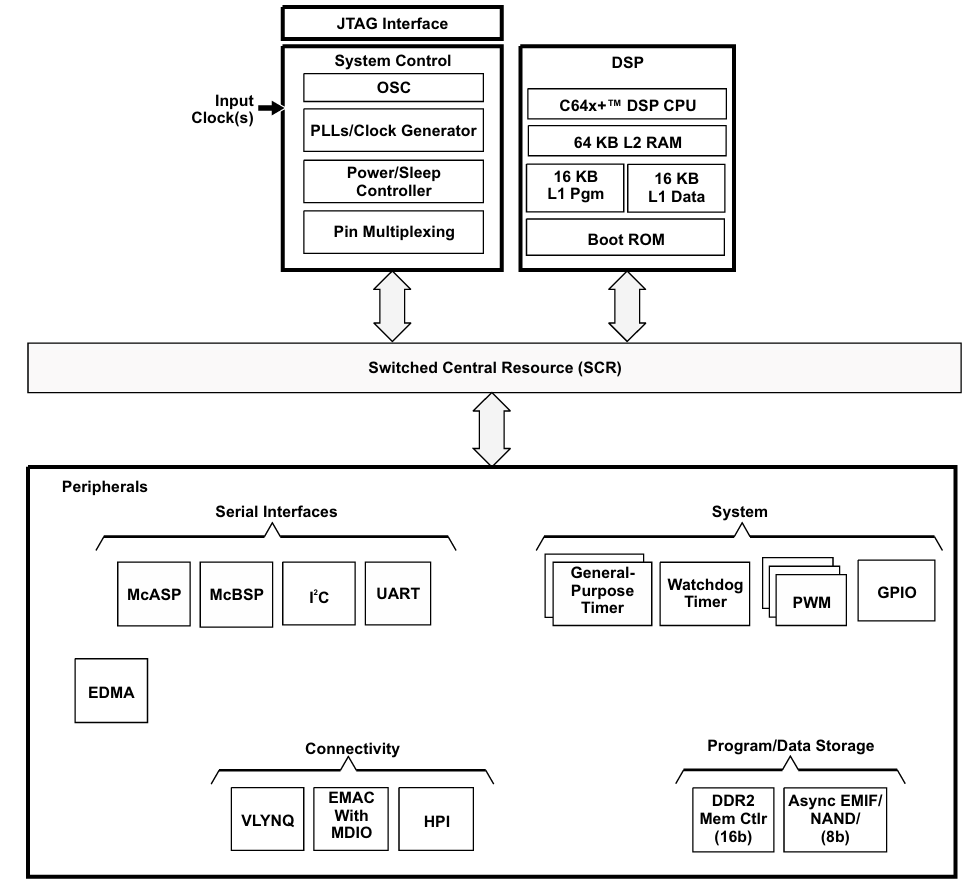

TMS320C6421 תרשים בלוק פונקציונלי

תרשים ה- TMS320C6421ZWT5 תרשים החסימה הפונקציונלי מדגיש כיצד המעבד משלב את הליבה, הזיכרון והציוד היקפי שלו לעבוד יחד.במרכז נמצא מעבד C64x+ DSP עם L1 ו- L2 זיכרון פלוס Boot ROM, שמבטיח גישה מהירה לנתונים והפעלה מהירה.חסימות בקרת מערכות כמו מתנדים, PLLS וניהול כוח ייצור שעון, מצבי כוח נמוך וניתוב איתות.

כל החלקים מקושרים דרך המשאב המרכזי המותק (SCR), הפועל כמו האוטובוס הראשי לזרימת נתונים.המעבד כולל ממשקים טוריים כמו UART, I²C, MCBSP ו- MCASP, הנתמכים על ידי בקר EDMA חזק להעברות נתונים במהירות גבוהה.הוא כולל גם טיימרים, פונקציות כלבי שמירה, PWM ו- GPIO לבקרת מערכת כללית.

לקבלת קישוריות, המכשיר מציע Ethernet Mac עם MDIO, VLYNQ וממשק יציאת מארח, מה שהופך אותו לגמיש לרשתות ותקשורת חיצונית.הרחבת הזיכרון נתמכת באמצעות בקר זיכרון DDR2 ו- EMIF אסינכרוני ל- NAND או NOR FLASH.יחד, בלוקים אלה מראים כיצד בנוי השבב כדי להתמודד עם עיבוד אינטנסיבי עם זיכרון יעיל ואפשרויות קישוריות רחבות.

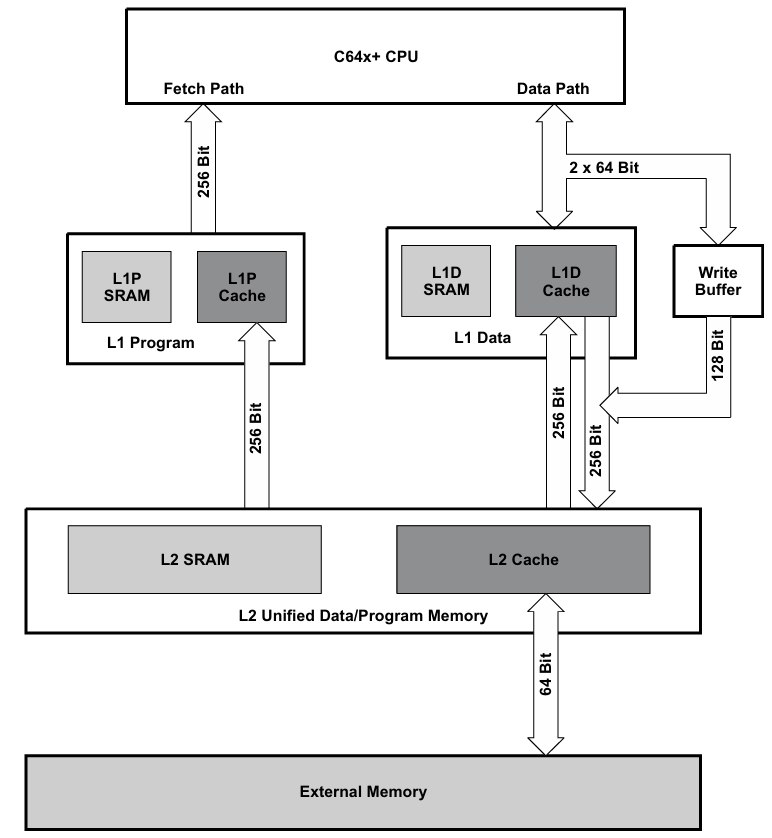

C64X+ ארכיטקטורת זיכרון מטמון

ארכיטקטורת זיכרון C64X+ Cache בארכיון TMS320C6421ZWT5 בנוי כדי לתת ל- CPU גישה מהירה להוראות ולנתונים.זה מתחיל בזיכרון L1, המפוצל לשני חלקים: תוכנית L1 (L1P) להוראות ונתוני L1 (L1D) עבור נתונים.שניהם כוללים SRAM ומטמון, המחוברים ל- CPU עם נתיבי 256 סיביות רחבים להעברות במהירות גבוהה.

מאחורי זה, זיכרון ה- L2 פועל כמרחב גדול יותר ומאוחד הן לנתונים והן לתוכניות.יש לו SRAM ומטמון, ומתחבר לזיכרון חיצוני דרך אוטובוס של 64 סיביות.מאגר כתיבה עוזר להאיץ את אחסון הנתונים על ידי טיפול כותב ברקע.תכנון שכבה זה שומר על נתונים משומשים לעתים קרובות קרוב למעבד תוך שהוא עדיין מאפשר גישה לזיכרון חיצוני גדול יותר בעת הצורך.

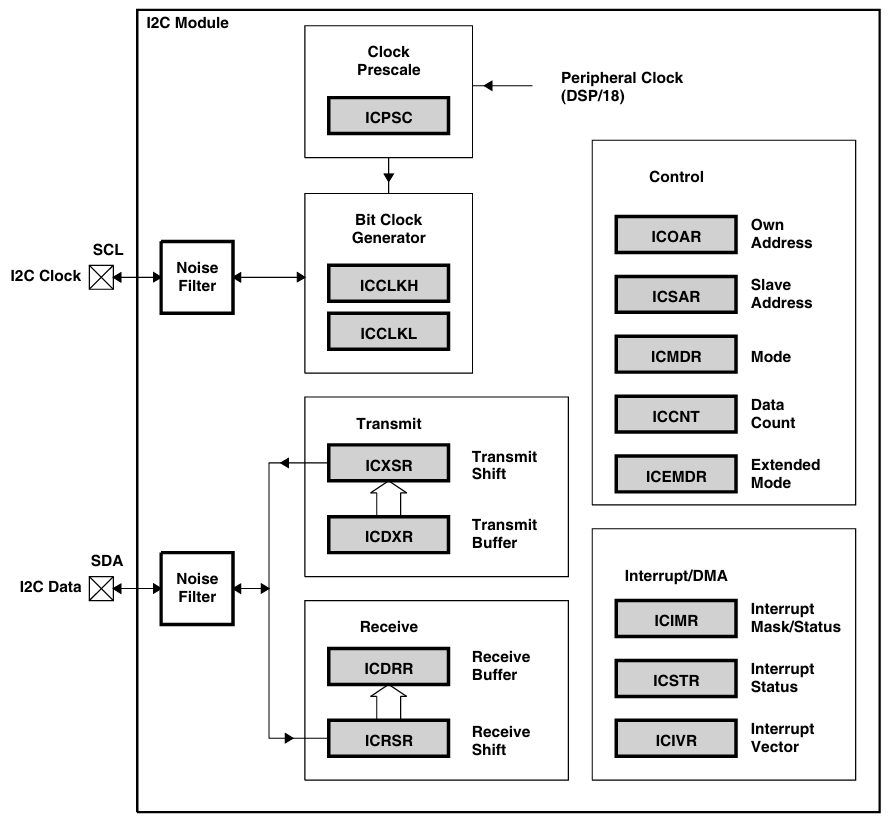

תרשים בלוק מודול I2C

מודול I²C ב- TMS320C6421ZWT5 שולט בתקשורת דרך שני קווי I²C, SCL לשעון ו- SDA לנתונים.שני האותות עוברים דרך מסנני רעש כדי לשמור על יציבות ההעברה.מחולל שעון שעון וגנרטור שעון סיביות קובעים את המהירות הנכונה לתקשורת.

למודול נתיבים נפרדים לשליחה וקבלת נתונים.בלוק השידור מחזיק נתונים במאגר לפני שהוא שולח אותם, בעוד שהבלוק מקבל מאחסן נתונים נכנסים לפני שהוא מעביר אותם למעבד.יחידת בקרה מנהלת כתובות, מצבים ונתונים ספירת נתונים כך שהמכשיר יוכל לעבוד כאדון או עבד.

זה כולל גם הפרעה ותמיכה ב- DMA, המסייעים בטיפול בהעברת נתונים באופן אוטומטי מבלי להזדקק ל- CPU לבדוק ללא הרף.זה הופך את ממשק I²C לאמין ויעיל לחיבור ה- DSP למכשירים חיצוניים.

מפרט TMS320C6421ZWT5

סוּג	פָּרָמֶטֶר
יַצרָן	מכשירי טקסס
סִדרָה	TMS320C642X
אריזה	מַגָשׁ
סטטוס חלק	פָּעִיל
סוּג	נקודה קבועה
מִמְשָׁק	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
קצב שעון	500 מגהרץ
זיכרון לא נדיף	ROM (64 KB)
זיכרון RAM על השבב	96 KB
מתח - קלט/פלט	1.8 וולט, 3.3 וולט
מתח - ליבה	1.05 V, 1.20 V
טמפרטורת הפעלה	0 ° C ~ 90 ° C (TJ)
סוג הרכבה	הר השטח
חבילה / מקרה	361-LFBGA
חבילת מכשירי ספק	361-NFBGA (16 × 16)
מספר מוצר בסיס	TMS320

יישומי TMS320C6421ZWT5

1. מערכות טלקום ואלחוטיות

TMS320C6421ZWT5 נמצא בשימוש נרחב בתשתיות טלקום ומכשירים אלחוטיים בגלל כוח עיבוד האותות המהיר שלו.הוא מטפל במשימות כמו אפנון, דמודולציה וקידוד ערוצים, שהם טובים בתחנות בסיס, שערים וציוד פס רחב.עם תמיכת ה- Ethernet Mac ו- DDR2 המשולבת שלה, היא מספקת גם קישוריות וגם רוחב פס הזיכרון הנדרש לתקשורת.

2. עיבוד שמע וסימנים

DSP זה מתאים היטב למערכות שמע הדורשות חישוב בעל ביצועים גבוהים ועיבוד נמוך-אורח.זה יכול להריץ קודקים קוליים רב -ערוציים, לבצע ביטול רעש ולטפל באפקטים של שמע בזמן.ממשקים כמו MCBSP ו- MCASP מקלים על קשר עם ציוד שמע, ומבטיחים ביצועי סאונד אמינים ואיכותיים.

3. יישומי הדמיה ווידאו

ניתן ליישם את ה- C6421 גם על משימות הדמיה ומשימות וידאו הדורשות עיבוד נתונים מהיר.ליבת ה- DSP שלה מאפשרת לו לתמוך בפונקציות דחיסה, דיכאון ושיפור עבור מצלמות, מערכות מעקב ומכשירי חזון משובצים.על ידי מינוף יכולות הביצוע המקבילות שלה, הוא מאפשר טיפול יעיל בזרמי תמונות ווידאו.

4. שליטה תעשייתית ומוטמעת

באוטומציה תעשייתית ומשרדית, המכשיר מוערך בשילובו של טיימרים, GPIOS, PWM ו- DMA, המספקים בקרת מערכת הדוקה.הוא משמש ביישומים כמו מדפסות, סורקים, בקרי מנוע ויחידות אוטומציה משובצות.מצבי הכוח היעילים והעיבוד המהיר שלה מסייעים לספק ביצועים אמינים תוך שמירה על צריכת אנרגיה נמוכה.

TMS320C6421ZWT5 חלקים דומים

מִפרָט	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
ארכיטקטורת ליבה	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP
מהירות שעון	500 מגהרץ	500 מגהרץ	600 מגהרץ	500 מגהרץ	עד 720 מגה הרץ (שכבה גבוהה יותר)
ביצועים (MIPS)	~ 4,000 במהירות 500 מגה הרץ	~ 4,000 במהירות 500 מגה הרץ	~ 4,800 ב 600 מגה הרץ	~ 4,000 במהירות 500 מגה הרץ	גבוה יותר, עד ~ 8,000 mips
זיכרון על השבב	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	אפשרויות L2 גדולות יותר זמינות
גודל רום	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM
תמיכה בזיכרון חיצוני	DDR2 (16 סיביות), אמיפה (8 סיביות)	DDR2 (16 סיביות), אמיפה (8 סיביות)	DDR2 (16 סיביות), אמיפה (8 סיביות)	DDR2 (16 סיביות), אמיפה (8 סיביות)	DDR2 (16 סיביות), אמיפה (8 סיביות)
Ethernet Mac	10/100 מגה -בייט/ים עם MDIO	10/100 מגה -בייט/ים עם MDIO	10/100 מגה -בייט/ים עם MDIO	10/100 מגה -בייט/ים עם MDIO	10/100 מגה -בייט/ים עם MDIO
טמפרטורת הפעלה	0 ° C עד 90 מעלות צלזיוס (מסחרי)	0 ° C עד 90 מעלות צלזיוס (מסחרי)	0 ° C עד 90 מעלות צלזיוס (מסחרי)	–40 מעלות צלזיוס ל- +125 מעלות צלזיוס (תעשייתי)	0 ° C עד 90 מעלות צלזיוס (מסחרי)
חֲבִילָה	361 פינים NFBGA (16 × 16 מ"מ)	361 פינים NFBGA (סימון שונה)	361 פינים NFBGA	361 פינים NFBGA	361 פינים NFBGA
יישומים	טלקום, שמע, משובץ	טלקום, שמע, משובץ	טלקום ביקורתי-ביצועי	סביבה תעשייתית/קשה	טלקום מקצה גבוה יותר & VoIP

TMS320C6421ZWT5 שלבי תכנות

התהליך עובר בדרך כלל מהקמת הסביבה לכתיבה, ניפוי באגים ופריסה של קוד DSP מיטבי.

1. התקן כלי פיתוח

השלב הראשון הוא הגדרת Studio Composer Composer (CCS), סביבת הפיתוח המשולבת של TI.תוכנה זו מספקת את הכלים של המהדר, הרכיב, באגים וניהול פרויקטים המיועדים במיוחד למשפחת C6000 DSP.ללא הגדרה זו, תכנות ובדיקת חומרת DSP לא הייתה אפשרית.

2. צור פרויקט חדש

ב- CCS, התחל ביצירת פרויקט חדש שהוגדר עבור מכשיר TMS320C6421.זה כולל בחירת אפשרויות המהדר המתאימות, קבצי הפקודה לינקרים ותבניות קוד הפעלה.הגדרת פרויקטים נכונה מבטיחה שמפת הזיכרון ומשאבי המערכת מתואמים לחומרה.

3. כתוב את קוד היישום

ניתן לכתוב יישומים ב- C עבור היגיון כללי או בהרכבה לשגרה קריטית לביצועים.רבים מנצלים את ארכיטקטורת C64X+ VLIW, המאפשרת לבצע הוראות מרובות במקביל.מיטוב לולאות ושימוש ב- DSP ספציפי ל- DSP יכול לשפר מאוד את היעילות.

4. קומפילציה ומיטוב

לאחר הקידוד, התוכנית מורכבת ומורכבת להוראות המכונה.המהדר של TI כולל תכונות אופטימיזציה כמו צנרת תוכנה ופירוק לולאה כדי למקסם את התפוקה.בשלב זה המתכנת מבטיח כי מהירות הביצוע ושימוש בזיכרון עומדים בדרישות היישום.

5. קישור ועומס

קבצי האובייקט המורכבים מקושרים על פי מפת הזיכרון של המכשיר, מציבים קוד ונתונים באזורי הזיכרון הפנימיים והחיצוניים הנכונים.לאחר הקישור, הבינארי נטען על ה- DSP דרך הבאגים של JTAG.זה מכין את המערכת לביצוע בחומרה.

6. ניפוי בחומרה

באמצעות CCS, אתה יכול להגדיר נקודות הפסקה, לפקח על רישומי רישומים ולעבור הוראות בזמן שה- DSP פועל.ניפוי בחומרה חושף התנהגות, כמו שימוש במטמון, הפרעות והעברות נתונים.תהליך זה מבטיח את פונקציות היישום נכון בתנאי הפעלה בפועל.

7. פריסה וצג

לאחר השלמת הבדיקה, התוכנית נפרסת לביצוע עצמאי במערכת היעד.אתה יכול עדיין להשתמש ב- CCS כדי לפקח על הביצועים, להקצאת זיכרון כוונון או להפחית את צריכת החשמל.שלב אחרון זה מאשר כי ה- DSP פועל באופן אמין ומוכן ליישומים מעשיים.

TMS320C6421ZWT5 יתרונות וחסרונות

יתרונות

• ביצועי DSP עם נקודה קבועה גבוהה עם מקביליות Vliw

• תאימות קוד כלפי מעלה למכשירי C6000 ישנים יותר

• סט עשיר של ציוד היקפי משולב מפחית רכיבים חיצוניים

• מערכת אקולוגית פיתוח חזקה עם CCS וכלי אופטימיזציה

• ארכיטקטורת מטמון וזיכרון גמישים לטיפול מהיר יותר בנתונים

חסרונות

• אין קנה מידה של מתח או תדר דינאמי לחיסכון בחשמל

• צריכת חשמל גבוהה יותר בהשוואה ל- DSPs בעלי עוצמה נמוכה

• חסר תכונות אבטחה מובנות לאתחול או הגנה מאובטח

• פחות מתאים ליישומים ניידים או סוללות

• פרופיל ביצועים קבוע עם יכולת הסתגלות מוגבלת לשימוש נייד

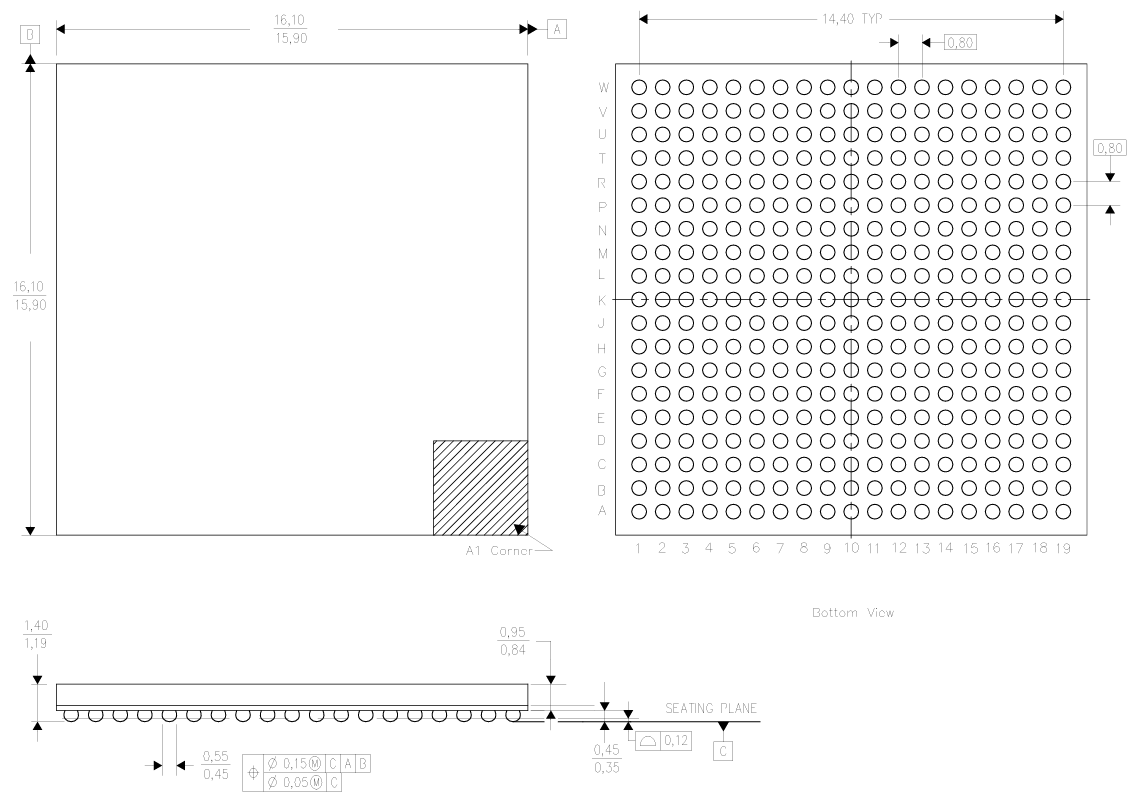

TMS320C6421ZWT5 מידות אריזה

סוּג	פָּרָמֶטֶר
סוג חבילה	NFBGA (361-כדור, ZWT)
מערך רשת כדור	16 × 16
ספירת סיכה	361
אורך כולל (l)	17.5 מ"מ
רוחב כללי (w)	15.45 מ"מ
טווח גודל גוף	15.90 מ"מ - 16.10 מ"מ
מגרש כדור	0.80 מ"מ
קוטר הכדור	0.45 מ"מ - 0.55 מ"מ
גובה החבילה (ח)	1.19 מ"מ - 1.40 מ"מ
גובה הכדור (סטנדרט)	0.35 מ"מ - 0.45 מ"מ
סובלנות למטוס ישיבה	± 0.12 מ"מ
אינדקס פינתי (A1)	פינת התייחסות מסומנת

יצרן TMS320C6421ZWT5

TMS320C6421ZWT5 מיוצר על ידי Texas Instruments (TI), חברת מוליכים למחצה אמריקאית מובילה שבסיסה בדאלאס, טקסס.TI ידוע ברחבי העולם בחידושים שלה בטכנולוגיות עיבוד אנלוגיות ומוטמעות, ומספק פתרונות המעבירים מגוון רחב של תעשיות כולל טלקומוניקציה, רכב, אוטומציה תעשייתית ואלקטרוניקה צרכנית.עם עשרות שנים של מומחיות בפיתוח מעבדי אותות דיגיטליים בעלי ביצועים גבוהים, TI הקימה את משפחת TMS320 כאבן יסוד ליישומי עיבוד אותות.החברה תומכת גם בכלי עיצוב מקיפים, סביבות תוכנה ותיעוד, ומבטיחה שילוב אמין של מוצרי DSP שלה במערכות משובצות מתקדמות.

מַסְקָנָה

TMS320C6421ZWT5 בולט בביצועים החזקים של נקודה קבועה, מערכת זיכרון גמישה וקישוריות עשירה המתאימים ליישומים תובעניים בתקשורת, שמע, וידאו ואוטומציה.העיצוב שלו מייעל את הפיתוח באמצעות Studio Composer Composer, עם כלים לאופטימיזציה ובאת ניפוי בחומרה.המעבד מספק מדרגיות טובה, שילוב חזק ותמיכה רחבה, אם כי הוא סוחר כמה תכונות חיסכון בחשמל ואבטחה.בסך הכל, הוא מציע איזון אמין של ביצועים, זיכרון וממשקים, הנתמך על ידי המערכת האקולוגית של TI ופלטפורמת C6000 המוכחת, מה שהופך אותה לבחירה מעשית לפרויקטים משובצים מתקדמים.
